4. Inspect the sprag assembly retainer rings (643) for wear or damage.

5. Install the sprag assembly retainer rings (643) into the forward clutch sprag assembly (644).

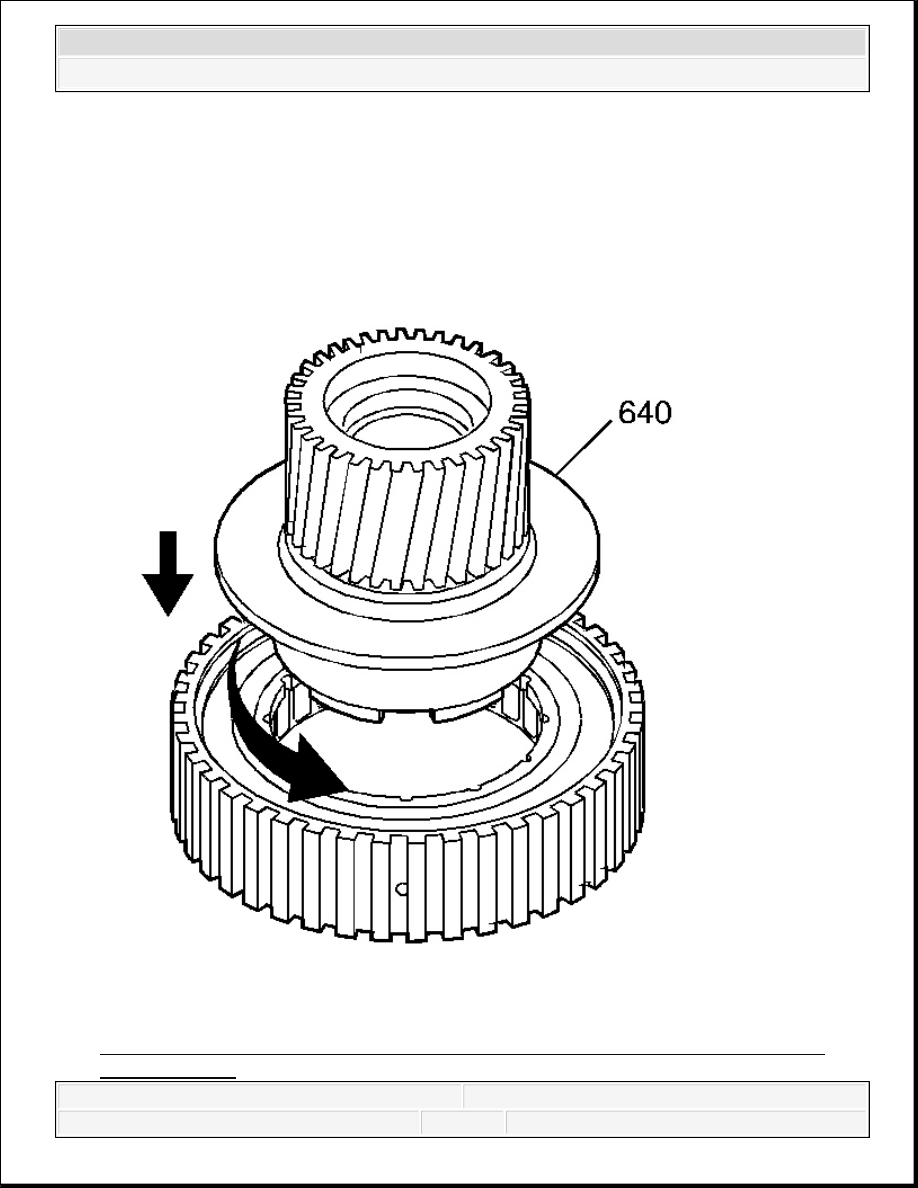

Fig. 336: Inspection Areas On Forward Sprag Clutch Inner Race And Input Sun
Gear Assembly



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Courtesy of GENERAL MOTORS CORP.

6. Inspect the forward sprag clutch inner race and input sun gear assembly (640) for the

following conditions:

Damaged spline or gear teeth

Ring groove damage

Surface finish damage

Loose retainer

Wear

Cracks

7. Install the forward sprag clutch inner race and input sun gear assembly (640) into the

forward sprag and outer race assembly.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

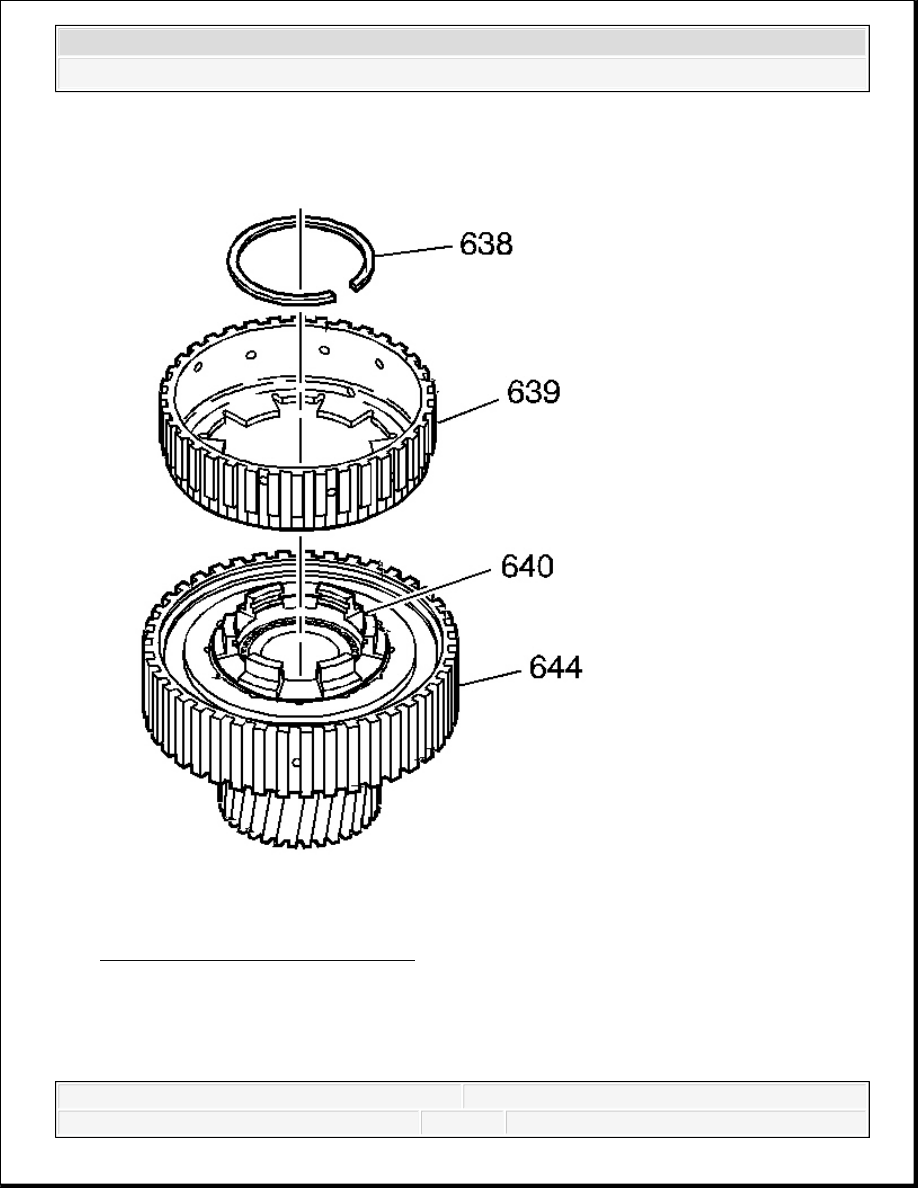

Fig. 337: Locating Overrun Clutch
Courtesy of GENERAL MOTORS CORP.

8. Inspect the overrun clutch hub (639) for the following conditions:

Spline damage



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Plugged lubrication holes

Damaged tangs

Cracks

9. Install the overrun clutch hub (639) onto the sprag clutch inner race and input sun gear

assembly (640).

10. Install the overrun clutch hub retaining snap ring (638).
