Hummer H3. Manual - part 822

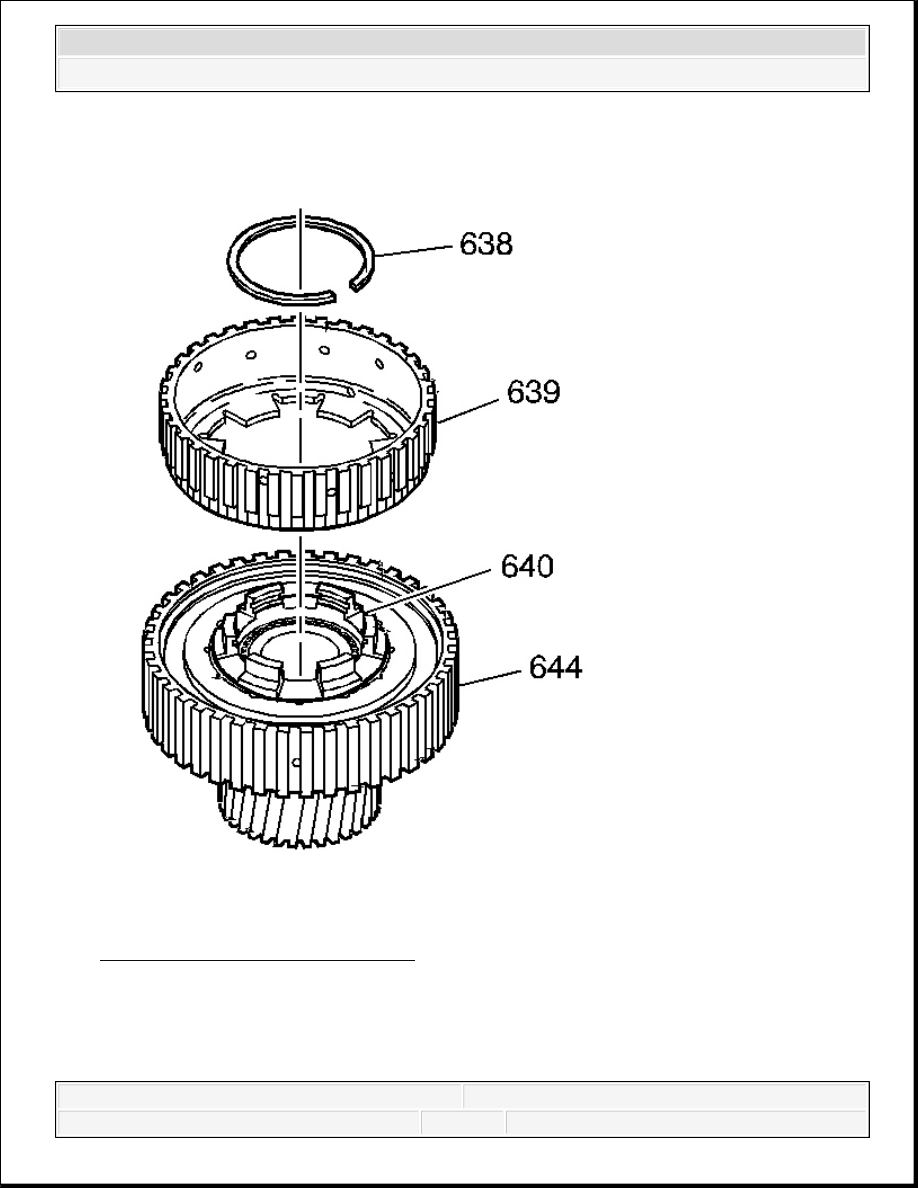

Fig. 332: Locating Overrun Clutch
Courtesy of GENERAL MOTORS CORP.

1. Remove the overrun clutch hub retaining snap ring (638).

2. Remove the overrun clutch hub (639).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



3. Remove the forward sprag clutch inner race and input sun gear assembly (640).

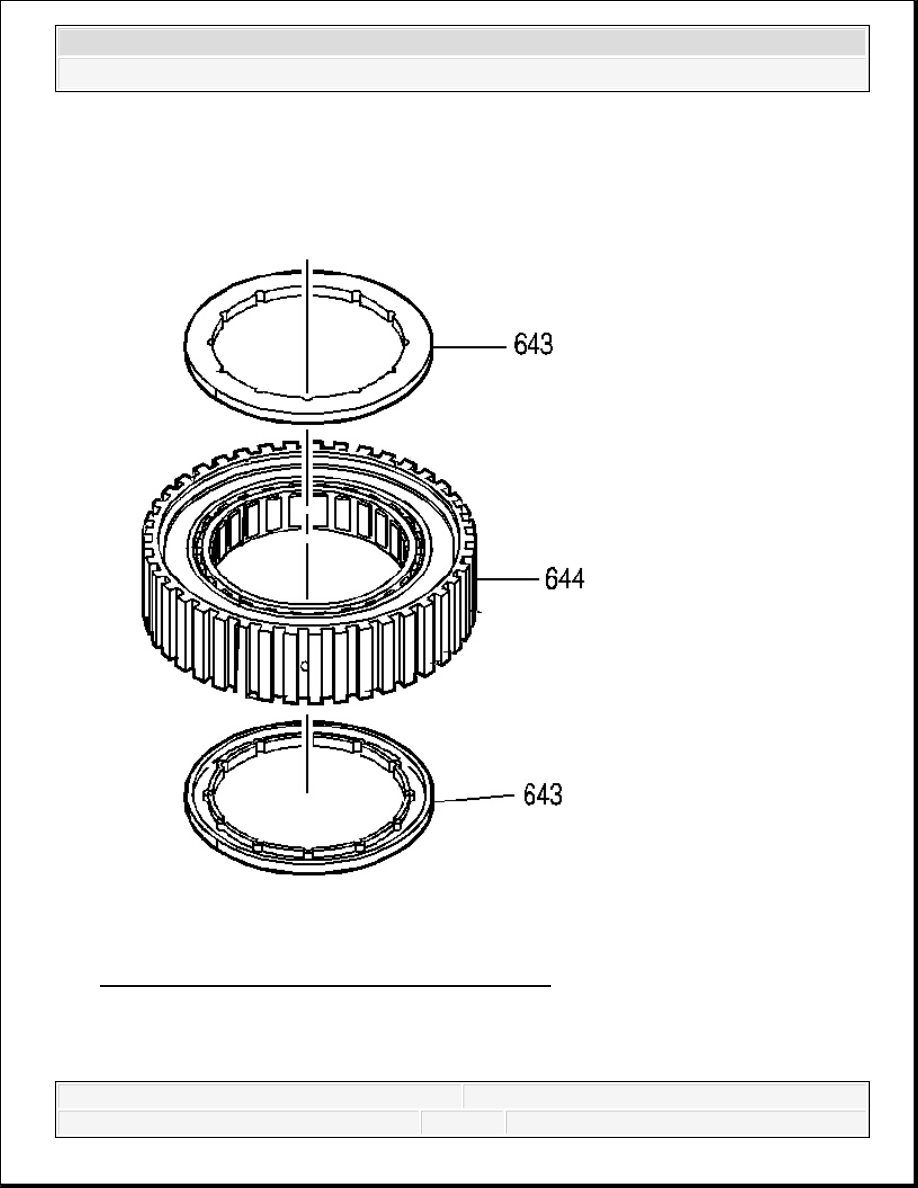

Fig. 333: View Of Sprag Assembly Retainer Rings
Courtesy of GENERAL MOTORS CORP.

4. Remove the sprag assembly retainer rings (643).

5. Remove the forward sprag assembly from the forward clutch outer race (644).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



FORWARD CLUTCH SPRAG ASSEMBLE

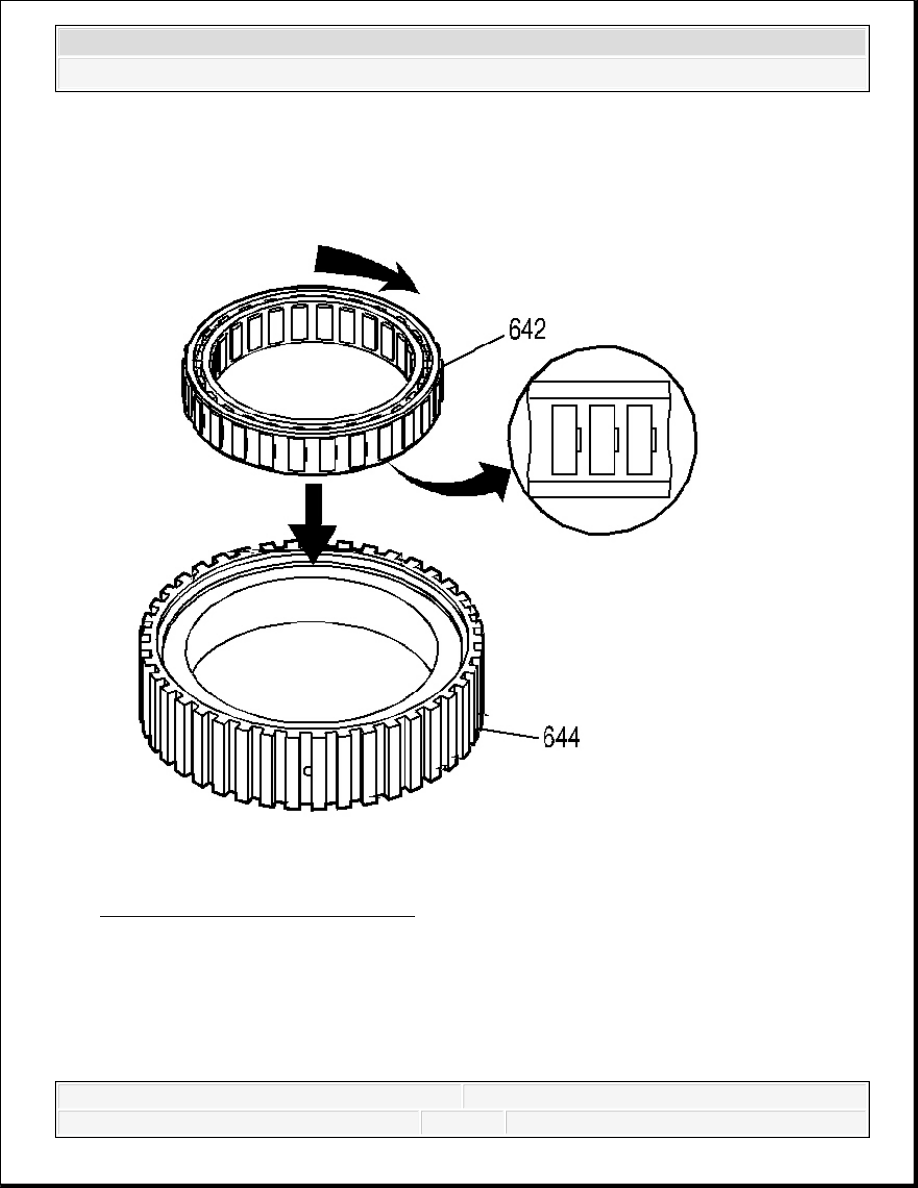

Fig. 334: Forward Sprag Assembly
Courtesy of GENERAL MOTORS CORP.

1. Inspect the forward sprag assembly (642) for the following conditions:

Wear or damage

Weak or broken springs

2. Inspect the forward clutch outer race (644) for the following conditions:



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Race wear or damage

Spline wear

Surface finish damage

3. Install the forward sprag assembly (642) into the forward clutch outer race (644).

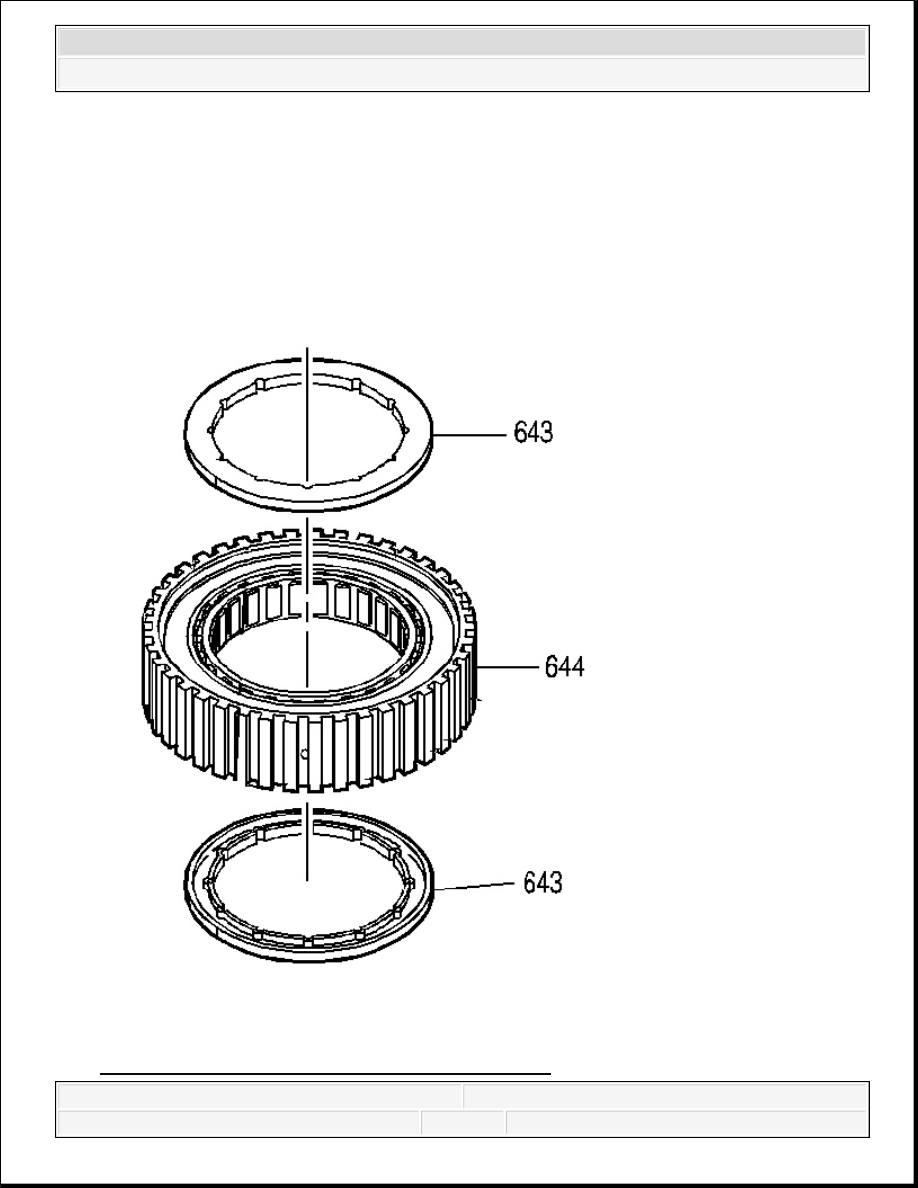

Fig. 335: View Of Sprag Assembly Retainer Rings



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
