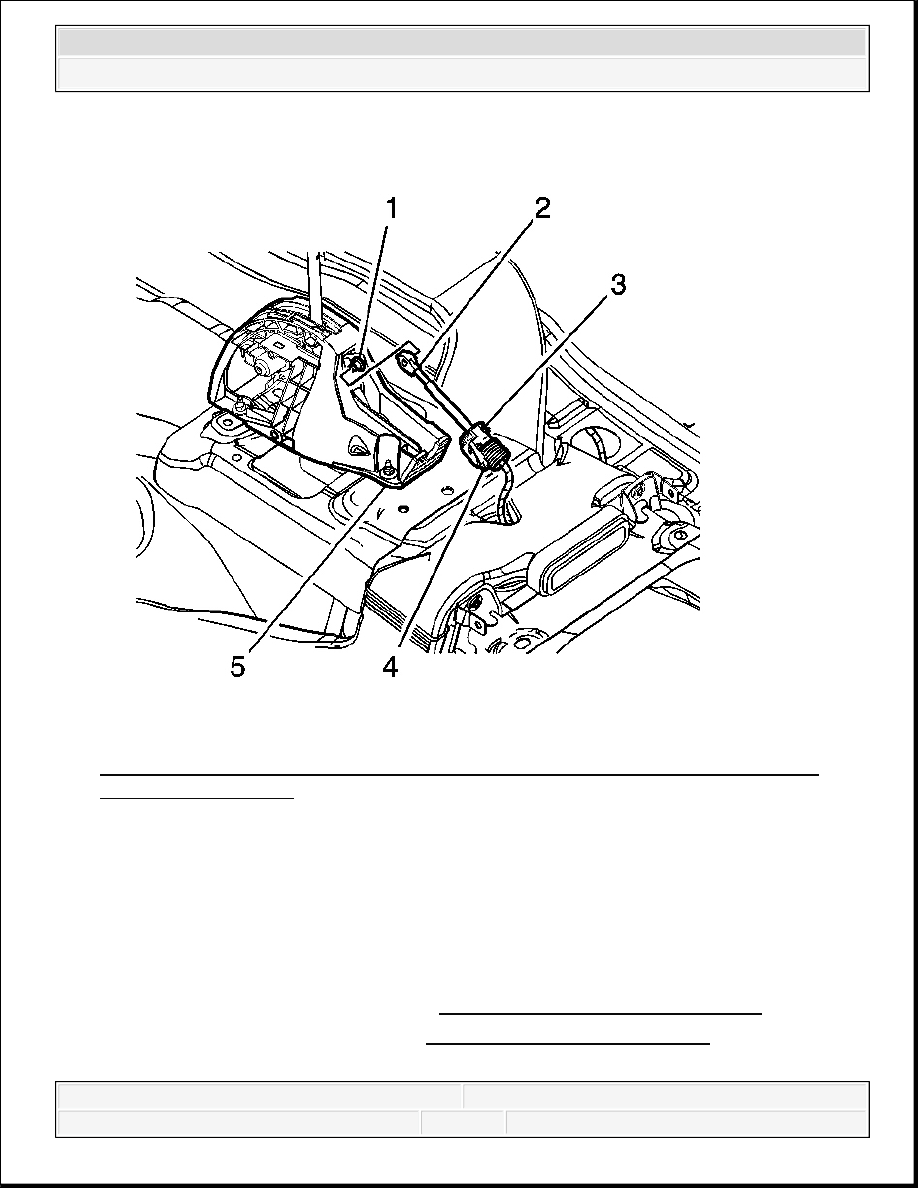

Fig. 34: View Of Transmission Range Selector Lever, Shift Control Assembly &
Range Selector Cable
Courtesy of GENERAL MOTORS CORP.

3. Install the range selector cable (3) to the shift control assembly (5).

4. Ensure the cable retainer (4) is secured to the shift control assembly (5).

5. Push the range selector cable end (2) onto the range selector lever ball stud (1).

6. Reposition the drivers side carpet to the floor panel.

7. Inspect below the accelerator pedal for binding, to ensure full range of motion.

8. Install the cowl side trim panel. Refer to Cowl Side Trim Panel Replacement .

9. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



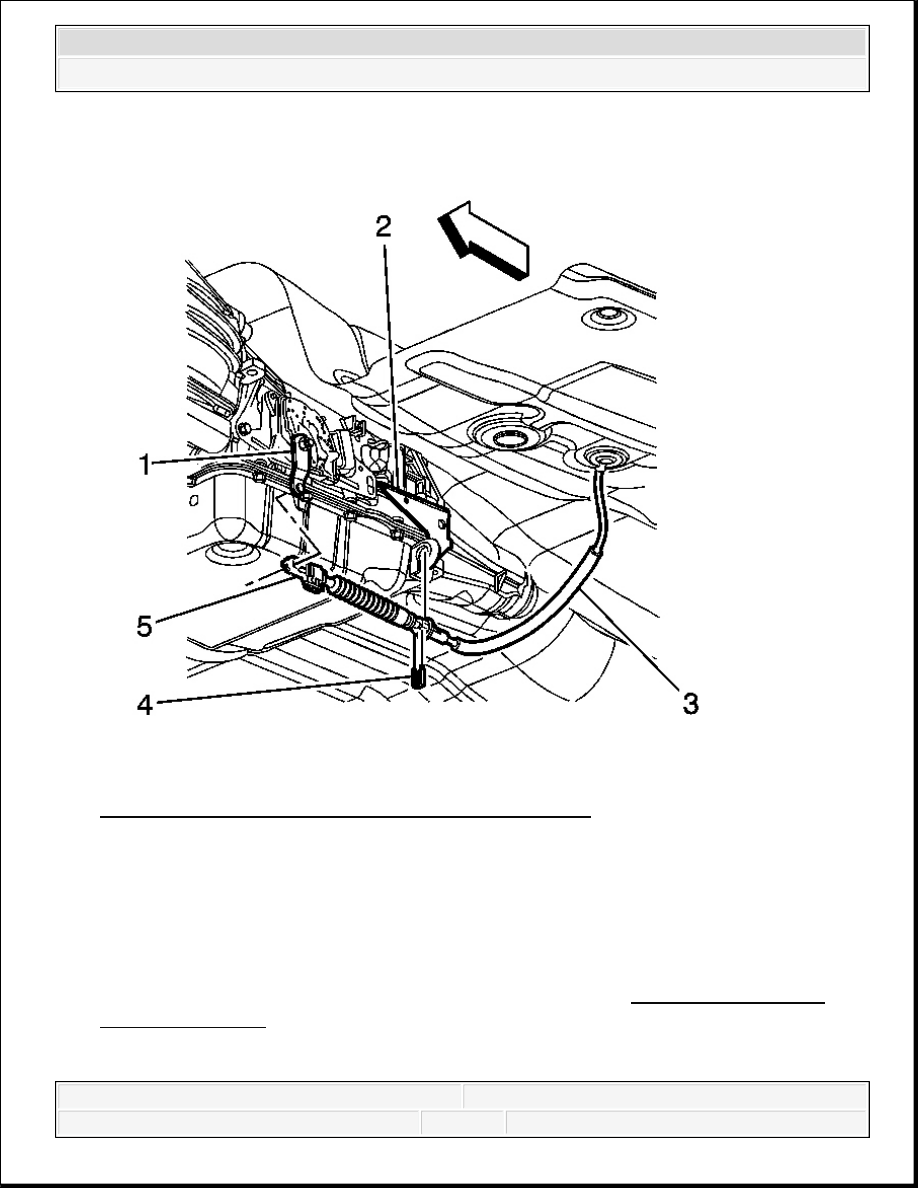

Fig. 35: View Of Range Selector Cable & Components
Courtesy of GENERAL MOTORS CORP.

10. Install the range selector cable (3) to the bracket (2).

11. Install the retainer (4) to the range selector cable (3).

12. Remove and discard the primary lock lockout pin if a new cable is being installed.

13. Install the range selector cable end (5) to the range selector lever (1).

14. Adjust the automatic transmission range selector cable. Refer to Range Selector Lever

Cable Adjustment.

15. Lower the vehicle.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



RANGE SELECTOR LEVER CABLE ADJUSTMENT

Adjustment Procedure

1. Ensure that the range selector cable is not restricted.

2. Ensure that the column shift control is in the PARK position.

3. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

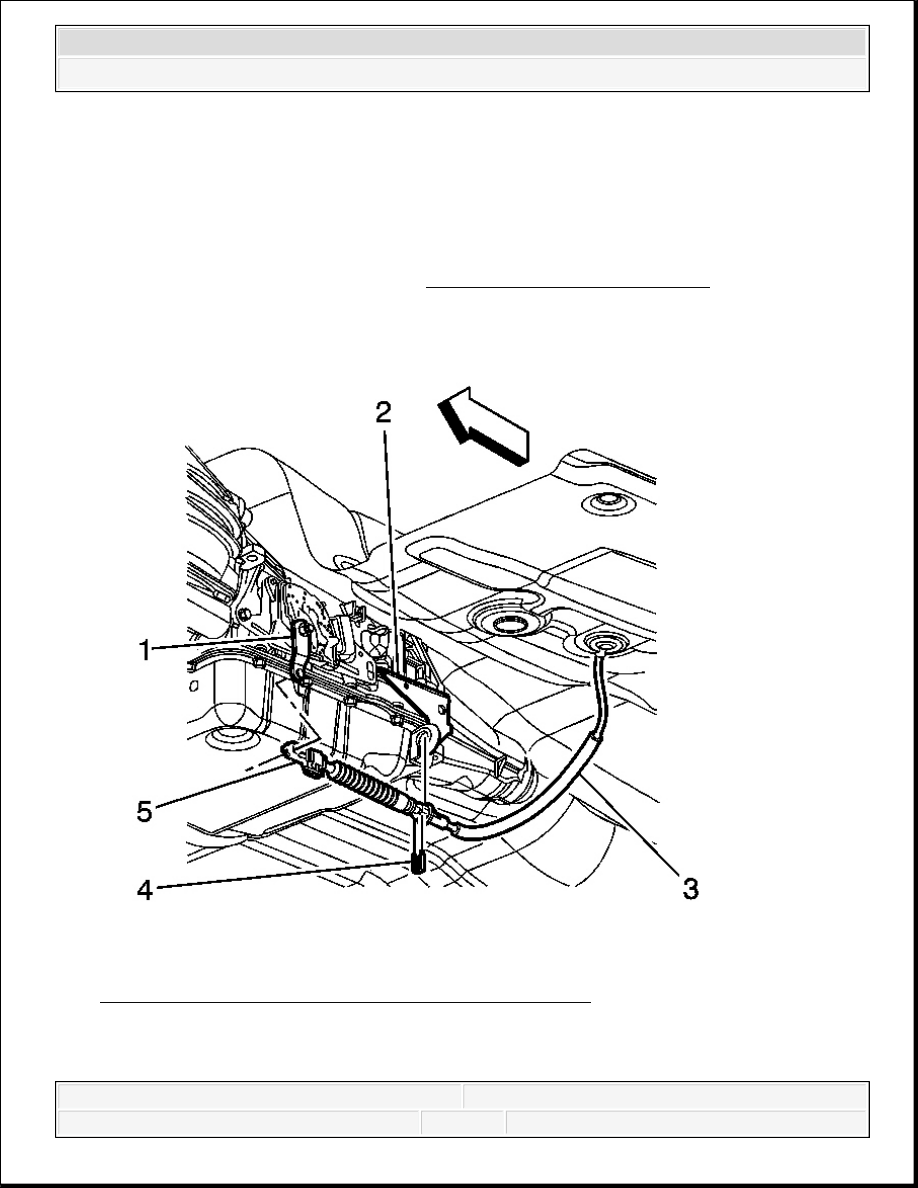

Fig. 36: View Of Range Selector Cable & Components
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Do not pull on the boot portion of the cable.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



4. Complete the following in order to disconnect the range selector cable (3) from the

transmission range selector lever ball stud.

1. Insert a flat-bladed tool between the range selector cable end (5) and the range

selector lever (1).

2. Pry the range selector cable end (5) away from the range selector lever (1).

5. Ensure that the range selector lever is in the mechanical PARK position.

Rotate the range selector lever fully clockwise.

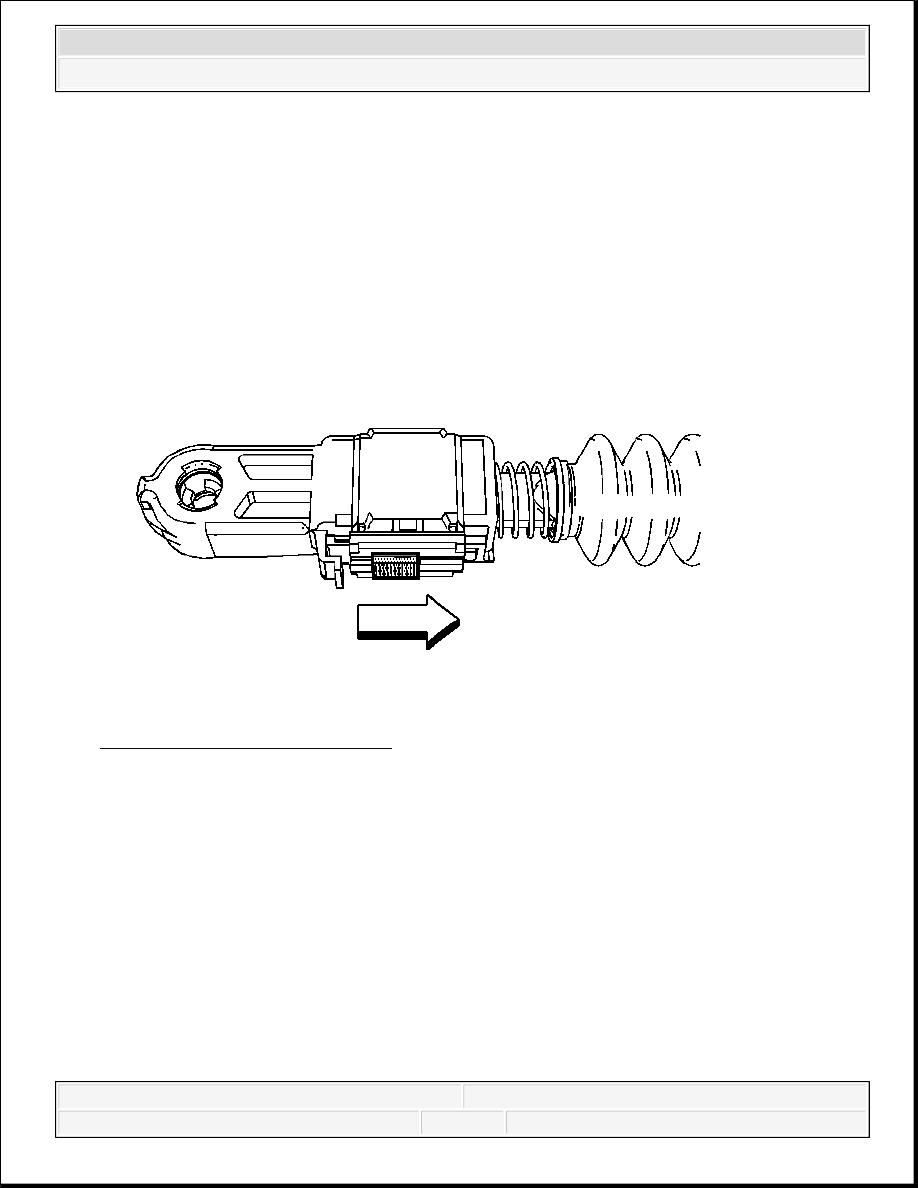

Fig. 37: Releasing Primary Lock
Courtesy of GENERAL MOTORS CORP.

6. Slide the secondary locking tab rearward to release the primary lock.
