Hummer H3. Manual - part 702

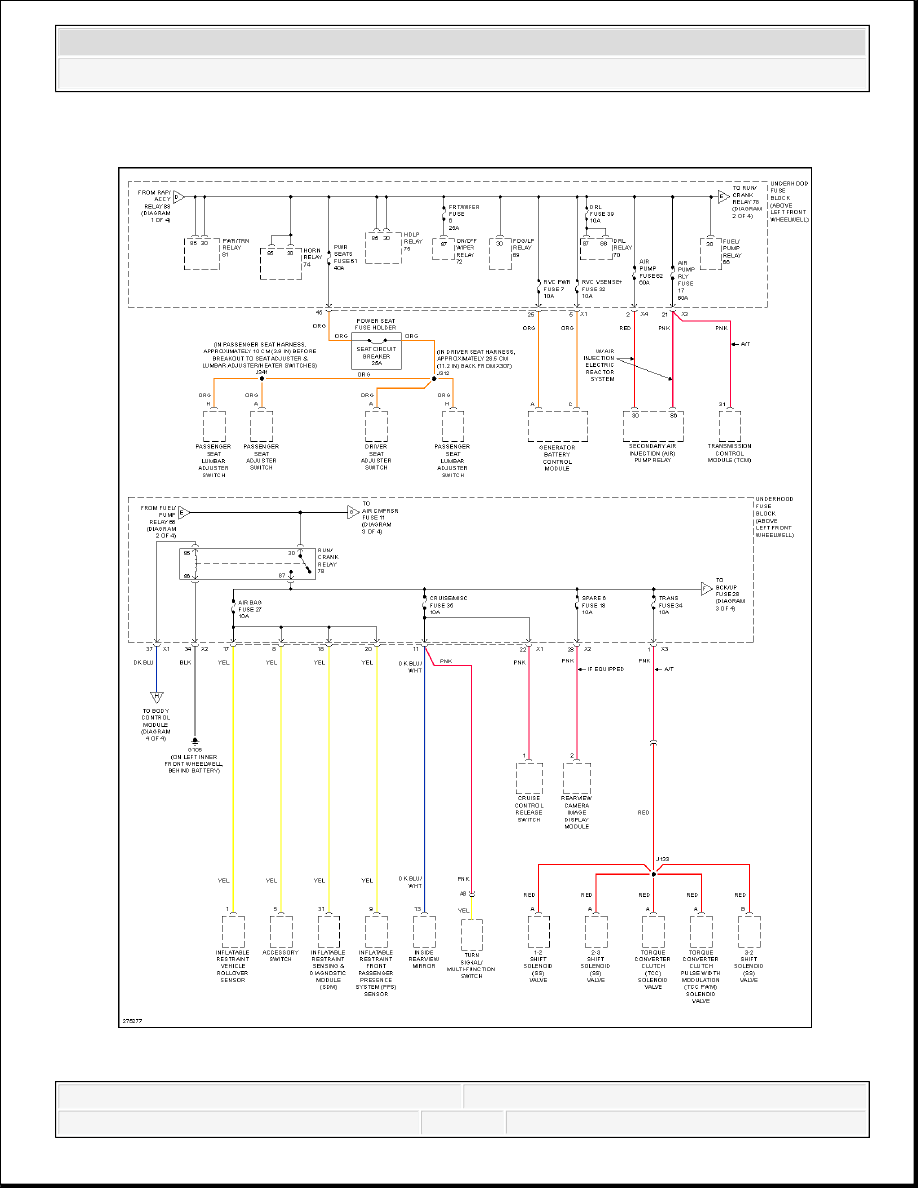

Fig. 36: Power Distribution Circuit (1 of 4)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3

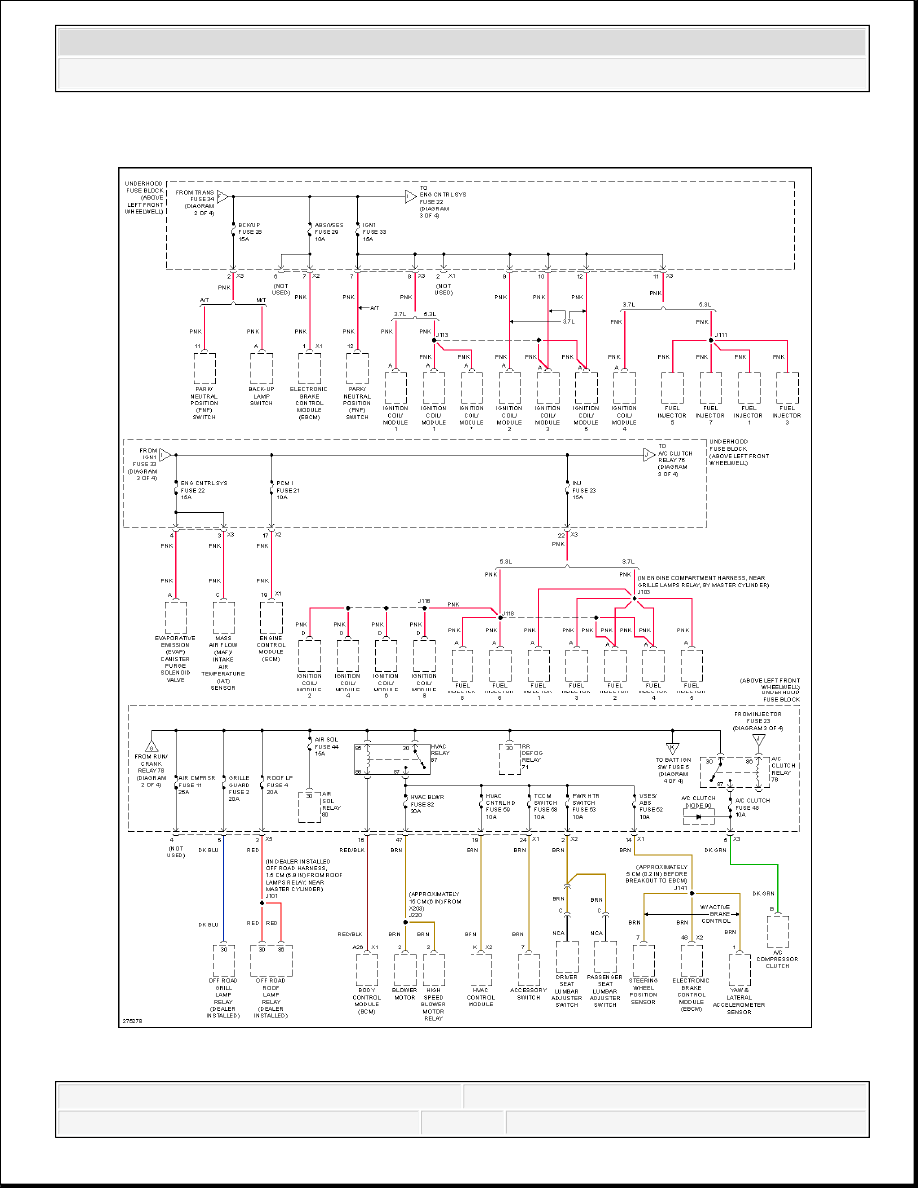

Fig. 37: Power Distribution Circuit (2 of 4)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
