Hummer H3. Manual - part 700





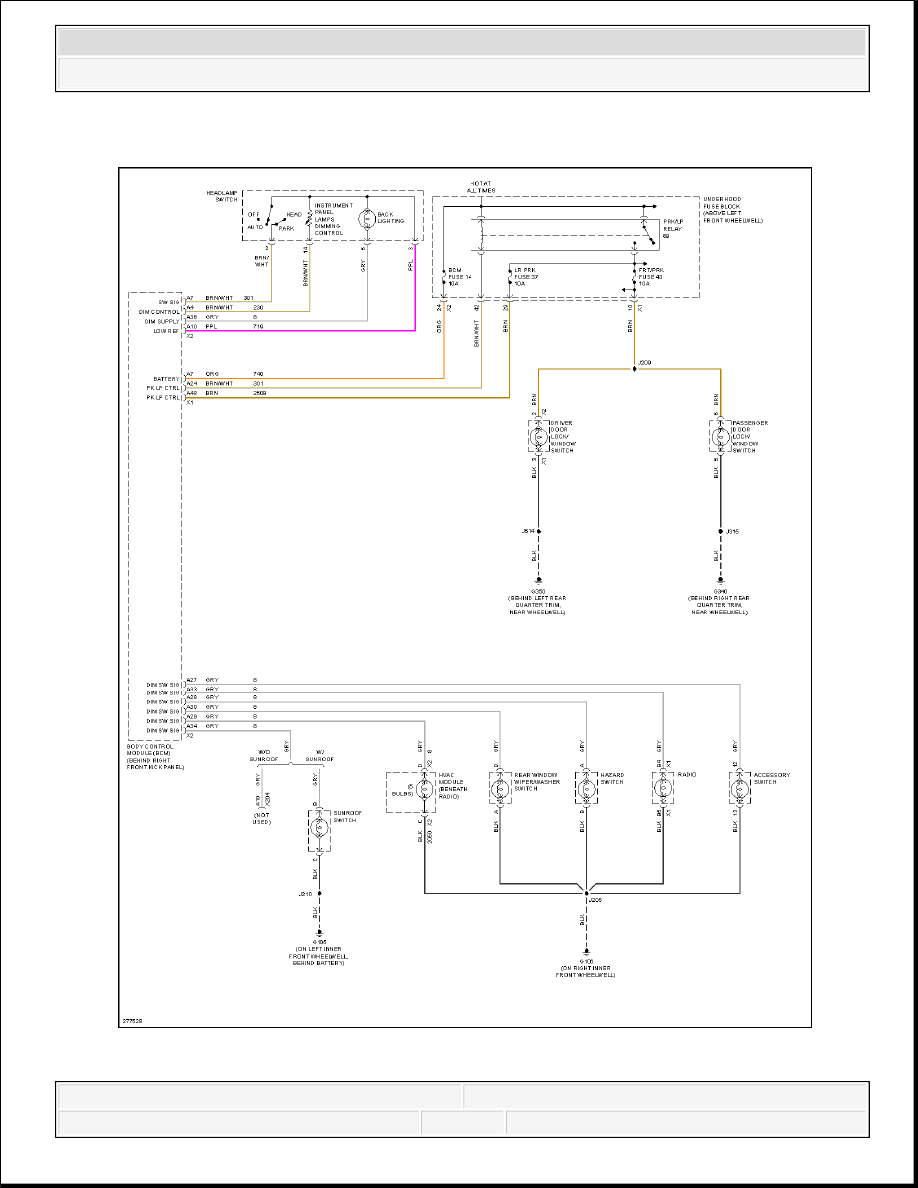

Fig. 32: Instrument Cluster Circuit

INTERIOR LIGHTS



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3



Fig. 33: Courtesy Lamps Circuit



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
