INFLATABLE RESTRAINT VEHICLE ROLLOVER SENSOR REPLACEMENT

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

1. Disable the SIR. Refer to SIR Disabling and Enabling.

2. Remove the door trim panel. Refer to Front Side Door Trim Panel Replacement .

disabled. Refer to SIR Disabling and Enabling. Failure to observe the correct procedure could cause
deployment of the SIR components, personal injury or unnecessary SIR system repairs.

CAUTION:

Do not strike or jolt the inflatable restraint side impact sensor (SIS). Before applying power to the
SIS make sure that it is securely fastened. Failure to observe the correct installation procedures
could cause SIR deployment, personal injury or unnecessary SIR system repairs.

NOTE:

Refer to Fastener Notice .

1

Bolt, Inflatable Restraint Side Impact Sensor Assembly (Qty: 2)
Tip: Loosen the bolts and slide the sensor out of the key hole slots.

Tighten: 9 N.m (80 lb in)

2

Sensor Assembly, Inflatable Restraint Side Impact



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



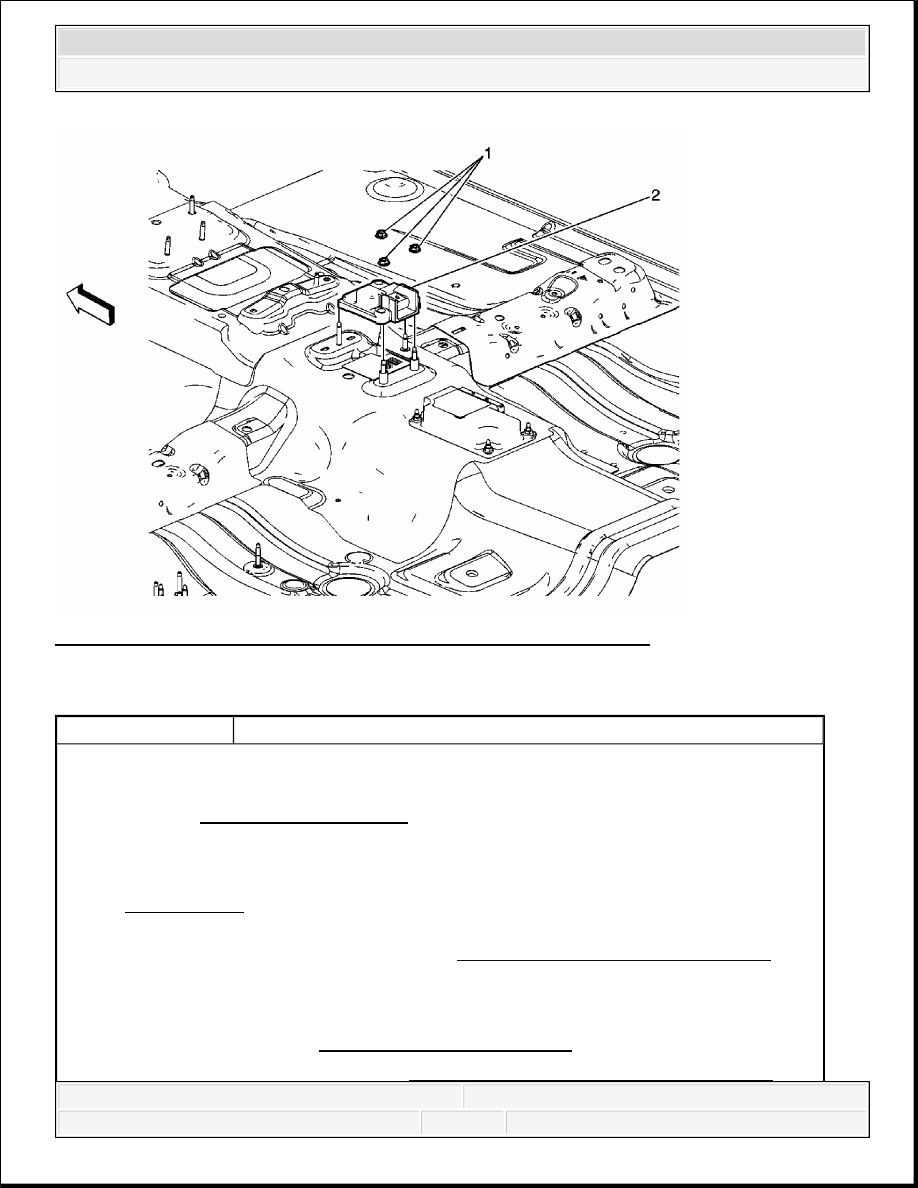

Fig. 35: Inflatable Restraint Vehicle Rollover Sensor Replacement
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Vehicle Rollover Sensor Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

1. Disable the SIR. Refer to SIR Disabling and Enabling.

2. Remove the center console. Refer to Console Replacement (Left Hand Drive) or

CAUTION:

When performing service on or near the SIR components or the SIR wiring, the SIR system must be
disabled. Refer to SIR Disabling and Enabling. Failure to observe the correct procedure could cause
deployment of the SIR components, personal injury or unnecessary SIR system repairs.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



INFLATABLE RESTRAINT SENSING AND DIAGNOSTIC MODULE REPLACEMENT

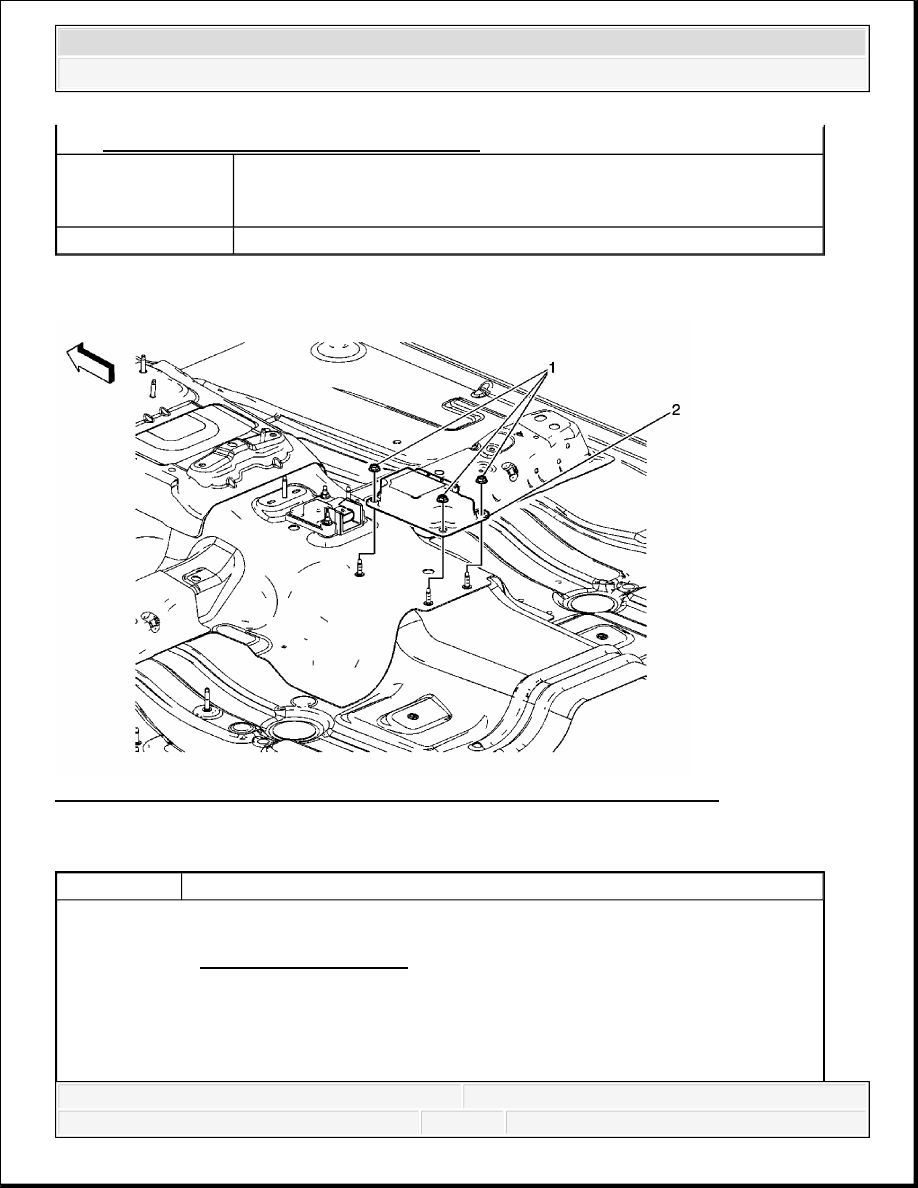

Fig. 36: Inflatable Restraint Sensing and Diagnostic Module Replacement
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Sensing and Diagnostic Module Replacement

Console Replacement (Right Hand Drive) .

1

Nut, Inflatable Restraint Vehicle Rollover Sensor (Qty: 4)

Tighten: 10 N.m (89 lb in)

2

Sensor Assembly, Inflatable Restraint Vehicle Rollover

Callout

Component Name

CAUTION:

When performing service on or near the SIR components or the SIR wiring, the SIR system must be
disabled. Refer to SIR Disabling and Enabling. Failure to observe the correct procedure could cause
deployment of the SIR components, personal injury or unnecessary SIR system repairs.

CAUTION:

Do not strike or jolt the inflatable restraint sensing and diagnostic module (SDM). Before applying
power to the SDM, make sure that it is securely fastened with the arrow facing toward the front of



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



INFLATABLE RESTRAINT STEERING WHEEL MODULE REPLACEMENT

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

1. Disable the SIR. Refer to SIR Disabling and Enabling.

2. Remove the center console. Refer to Console Replacement (Left Hand Drive) or

Console Replacement (Right Hand Drive) .

3. Program the inflatable restraint sensing and diagnostic module after replacing. Refer

to Control Module References .

the vehicle. Failure to observe the correct installation procedure could cause SIR deployment,
personal injury or unnecessary SIR system repairs.

NOTE:

Refer to Fastener Notice .

1

Nut, Inflatable Restraint Sensing and Diagnostic Module (Qty: 4)

Tighten: 10 N.m (89 lb in)

2

Module, Inflatable Restraint Sensing and Diagnostic
