Fig. 31: View Of Inflatable Restraint Front End Sensor
Courtesy of GENERAL MOTORS CORP.

5. Position the sensor assembly, to gain access to the electrical connector.

6. Remove the connector-position assurance (CPA) from the sensor electrical connector.

7. Disconnect the sensor electrical connector.

8. Remove the sensor (1) from the vehicle.

Installation Procedure

1. Remove any dirt, grease or other impurities from the mounting surfaces.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

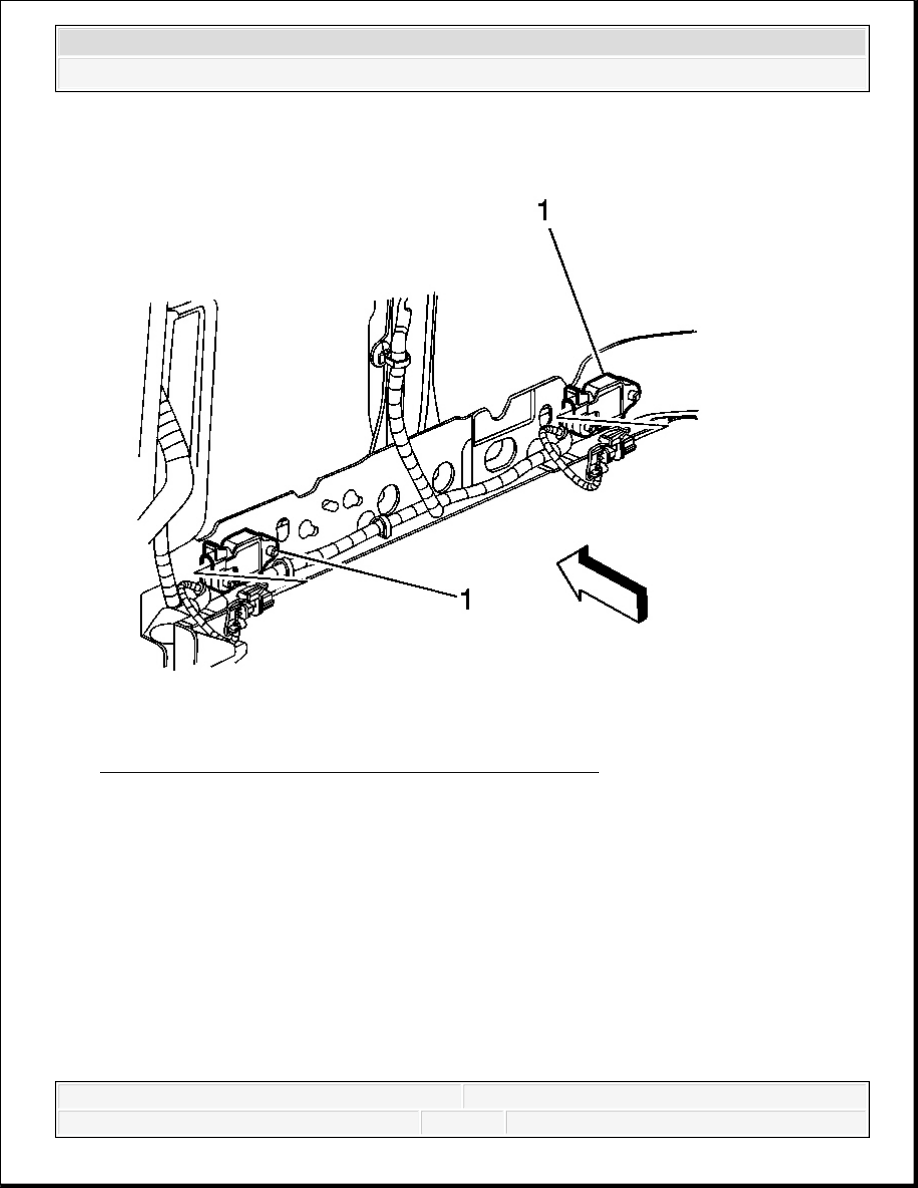

Fig. 32: View Of Inflatable Restraint Front End Sensor
Courtesy of GENERAL MOTORS CORP.

2. Position the sensor (1) near the radiator support.

3. Connect the sensor electrical connector.

4. Install the CPA to the sensor electrical connector.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

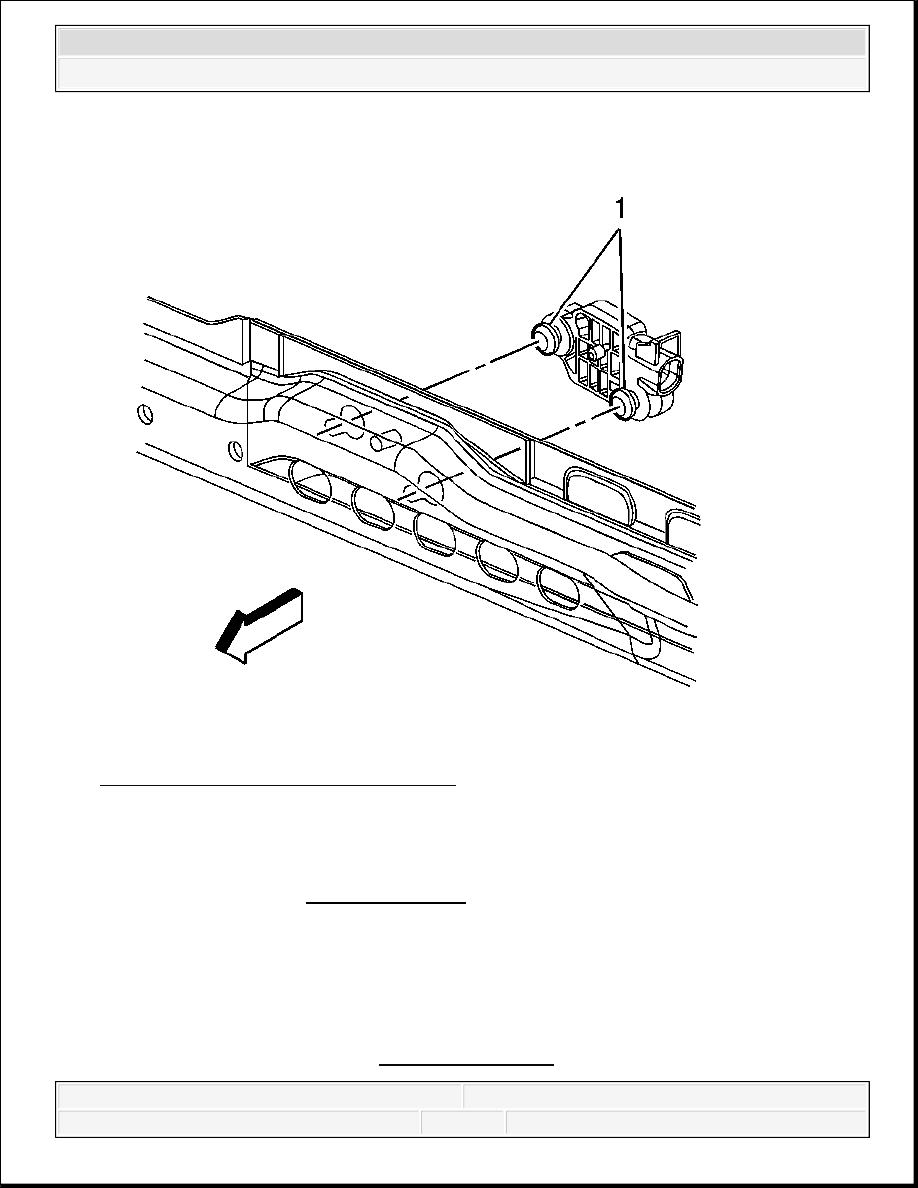

Fig. 33: View Of Discriminating Sensor
Courtesy of GENERAL MOTORS CORP.

5. Install the sensor assembly to the radiator support.

6. Install the 2 fasteners (1) retaining the discriminating sensor assembly to the radiator

support.

Tighten: Tighten the bolts to 9 N.m (80 lb in).

7. Install the engine shield. Refer to Grille Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



8. Enable the SIR system. Refer to SIR Disabling and Enabling.

INFLATABLE RESTRAINT SIDE IMPACT SENSOR REPLACEMENT

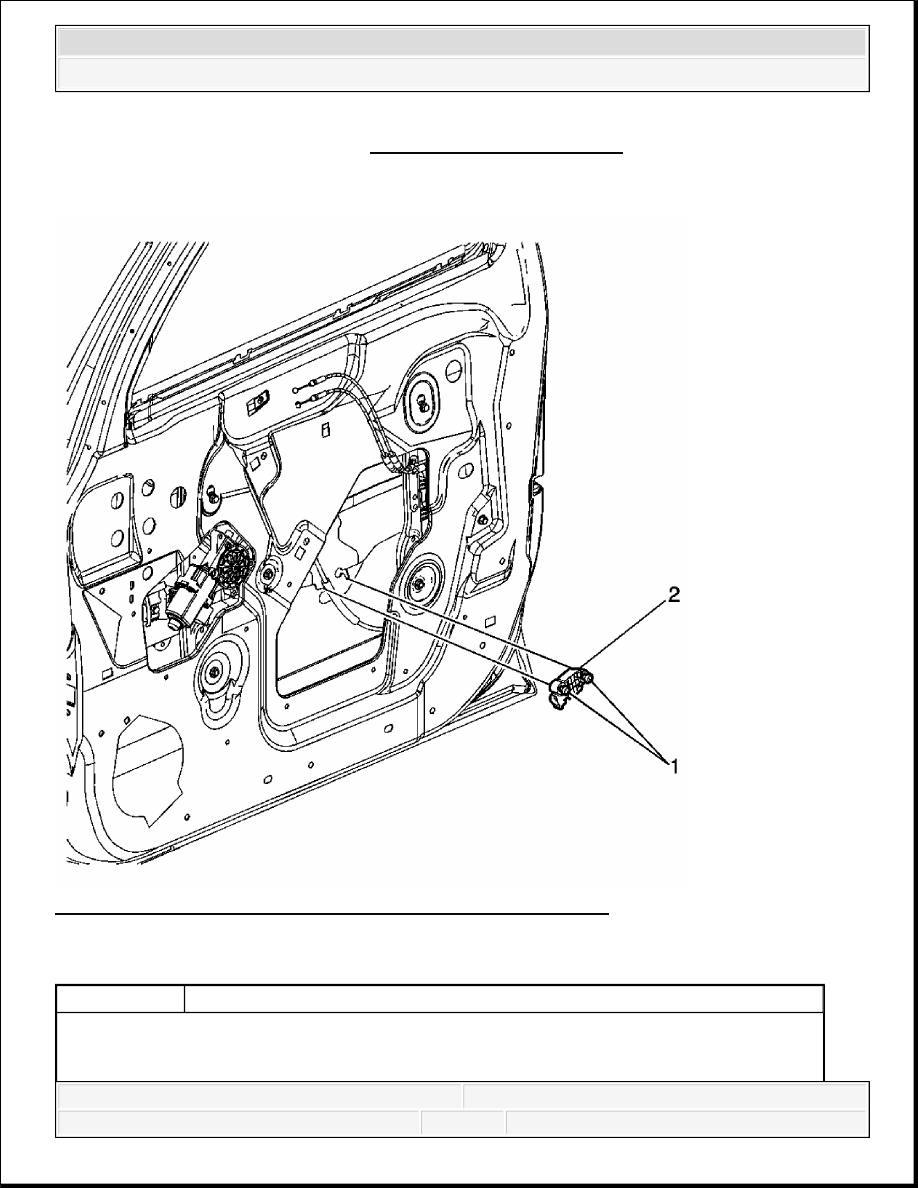

Fig. 34: Inflatable Restraint Side Impact Sensor Replacement
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Side Impact Sensor Replacement

Callout

Component Name

CAUTION:

When performing service on or near the SIR components or the SIR wiring, the SIR system must be
