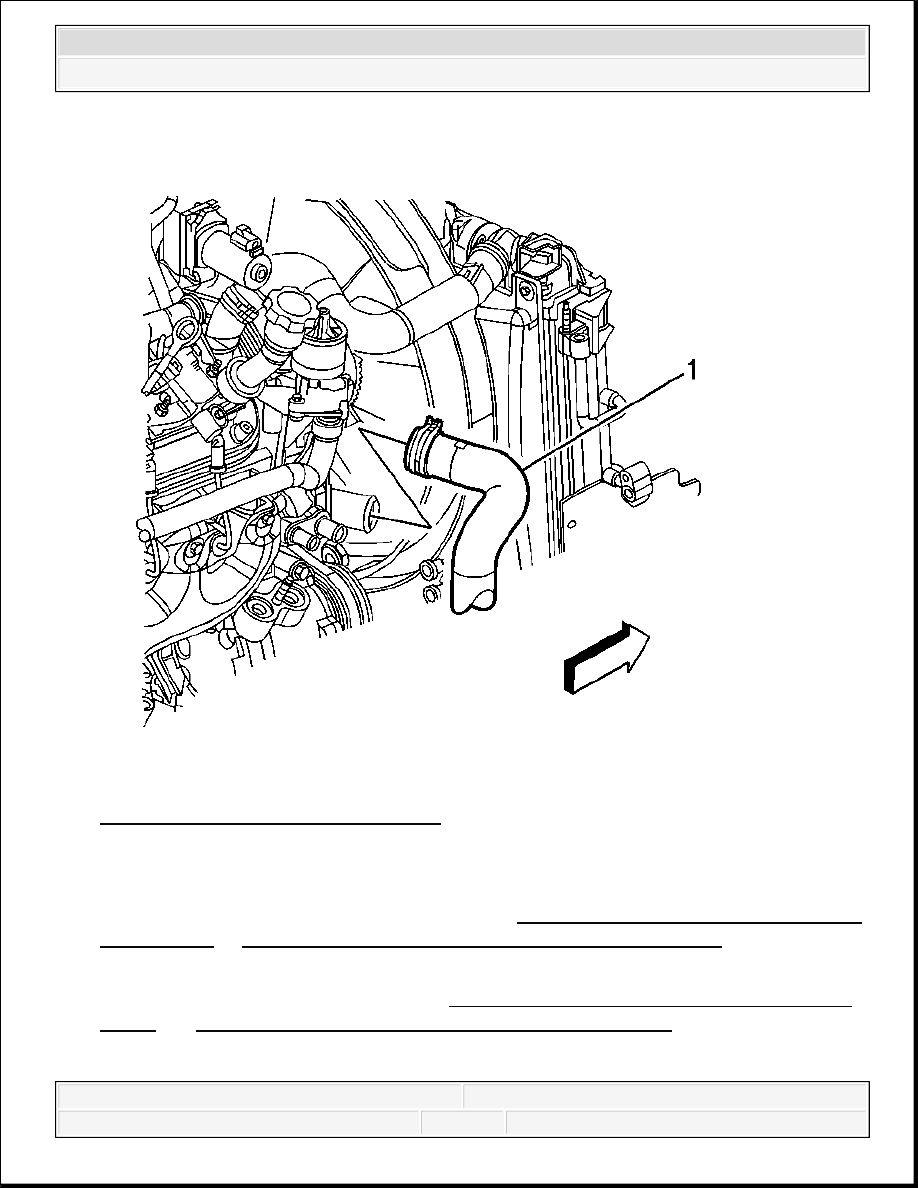

Fig. 252: Outlet Hose & Water Outlet
Courtesy of GENERAL MOTORS CORP.

27. Using J 38185 , remove the outlet hose (1) from the water outlet.

28. Remove the heater inlet and outlet hoses. Refer to Heater Inlet Hose Replacement (Right

Hand Drive) or Heater Outlet Hose Replacement (Right Hand Drive) .

29. Raise the vehicle.

30. Remove the catalytic converters. Refer to Catalytic Converter Replacement - Left Side

(LH8) and Catalytic Converter Replacement - Right Side (LH8) .

31. Remove the 3 bracket bolts from both the right and the left side engine mounts. Refer to



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



Engine Mount Replacement - Left Side and Engine Mount Replacement - Right Side

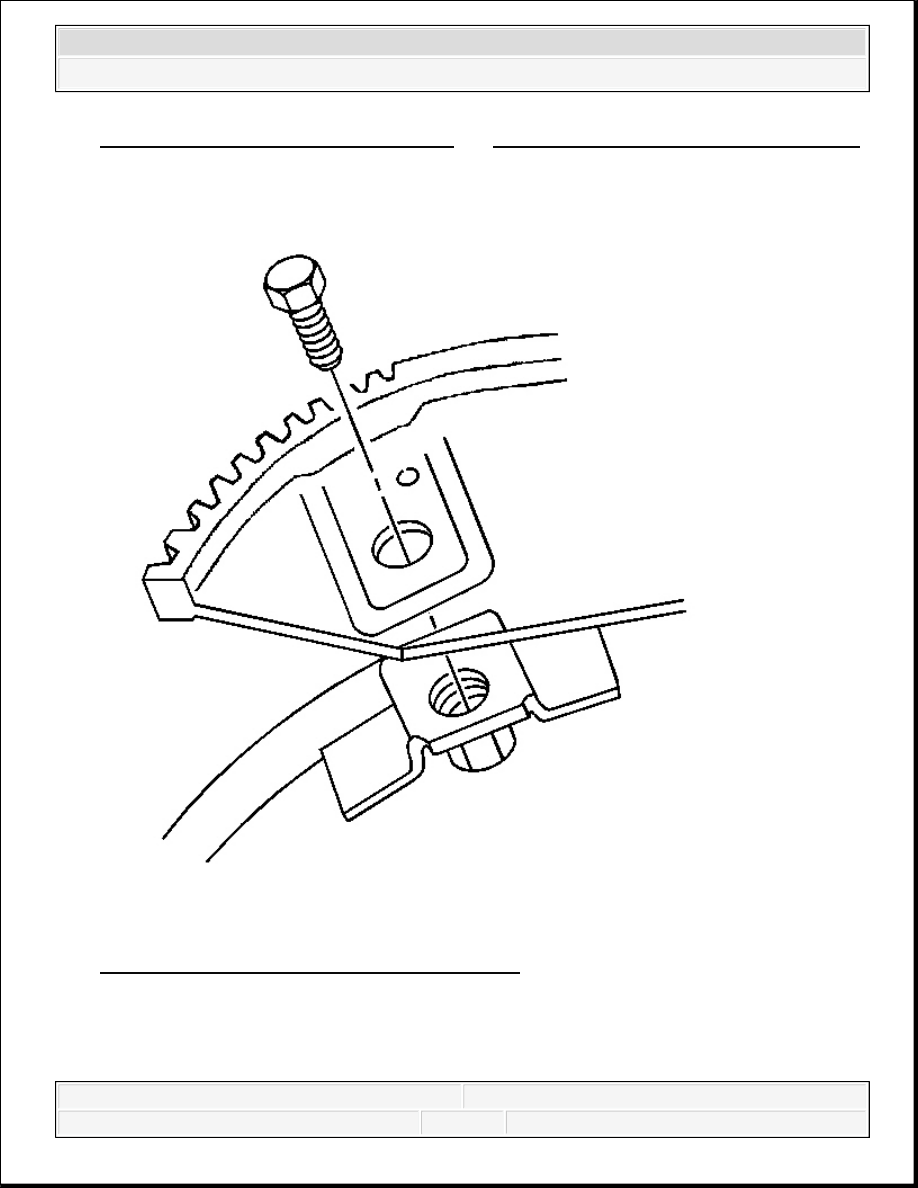

Fig. 253: Flywheel-To-Torque Converter Bolts
Courtesy of GENERAL MOTORS CORP.

32. Remove the torque converter bolts.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



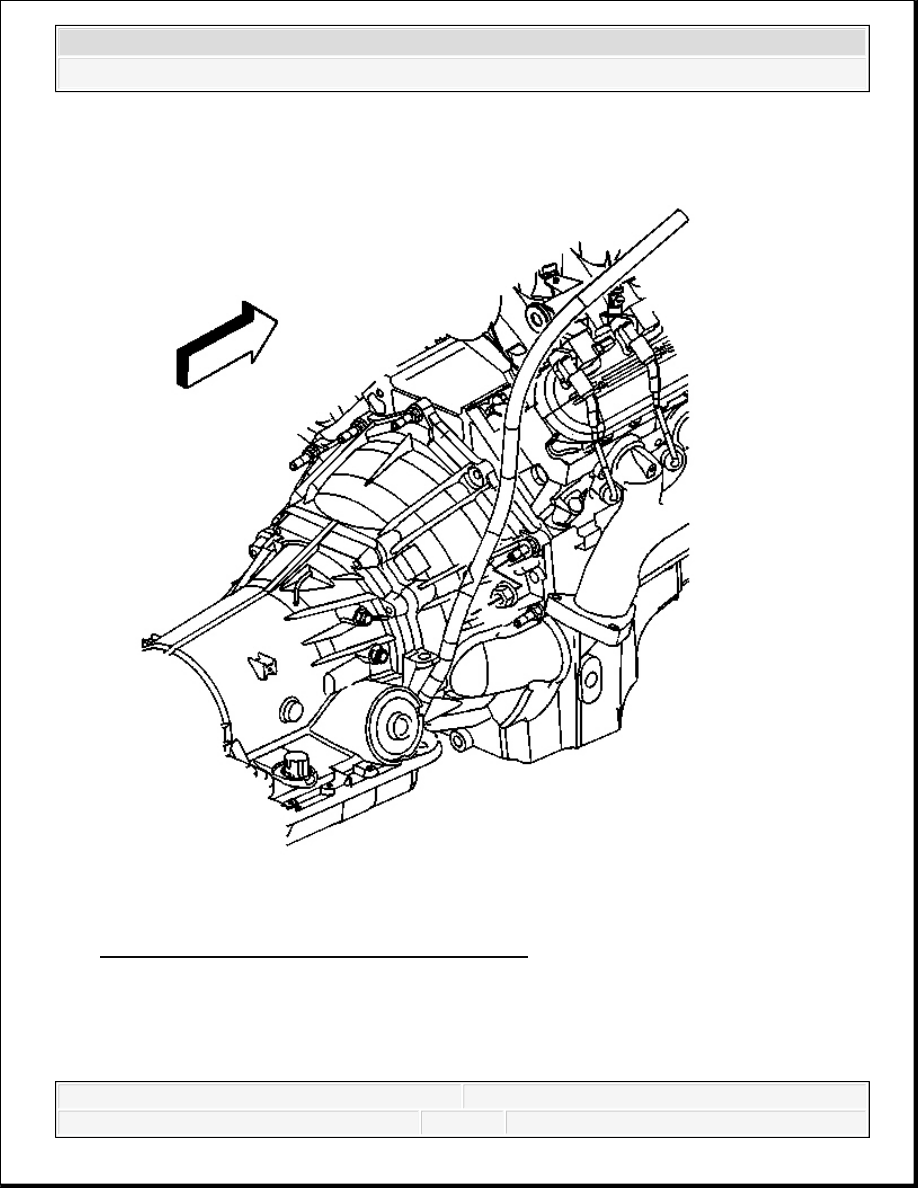

Fig. 254: View Of Oil Level Indicator Tube Nut
Courtesy of GENERAL MOTORS CORP.

33. Remove the transmission oil level indicator tube nut.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



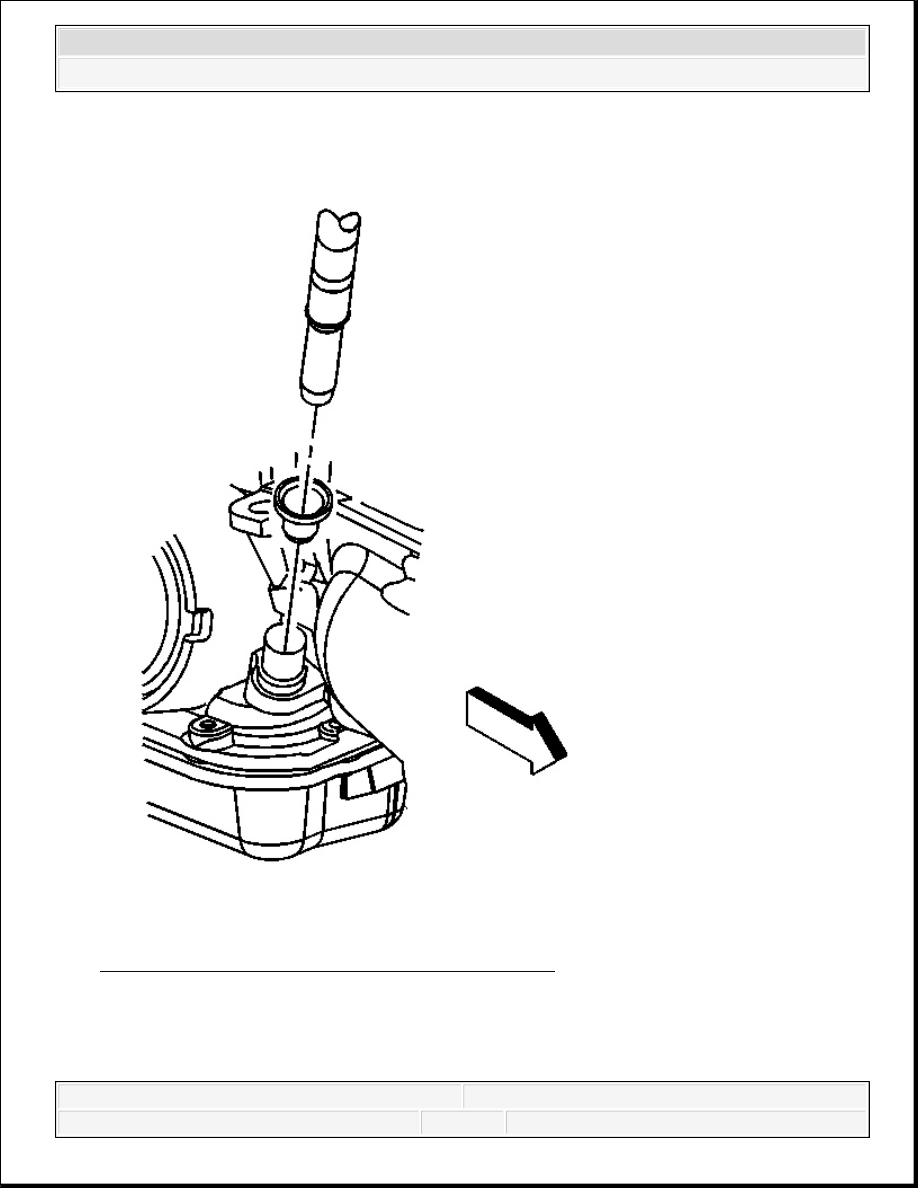

Fig. 255: View Of Oil Level Indicator Tube & Seal
Courtesy of GENERAL MOTORS CORP.

34. Remove the transmission oil level indicator tube.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3
