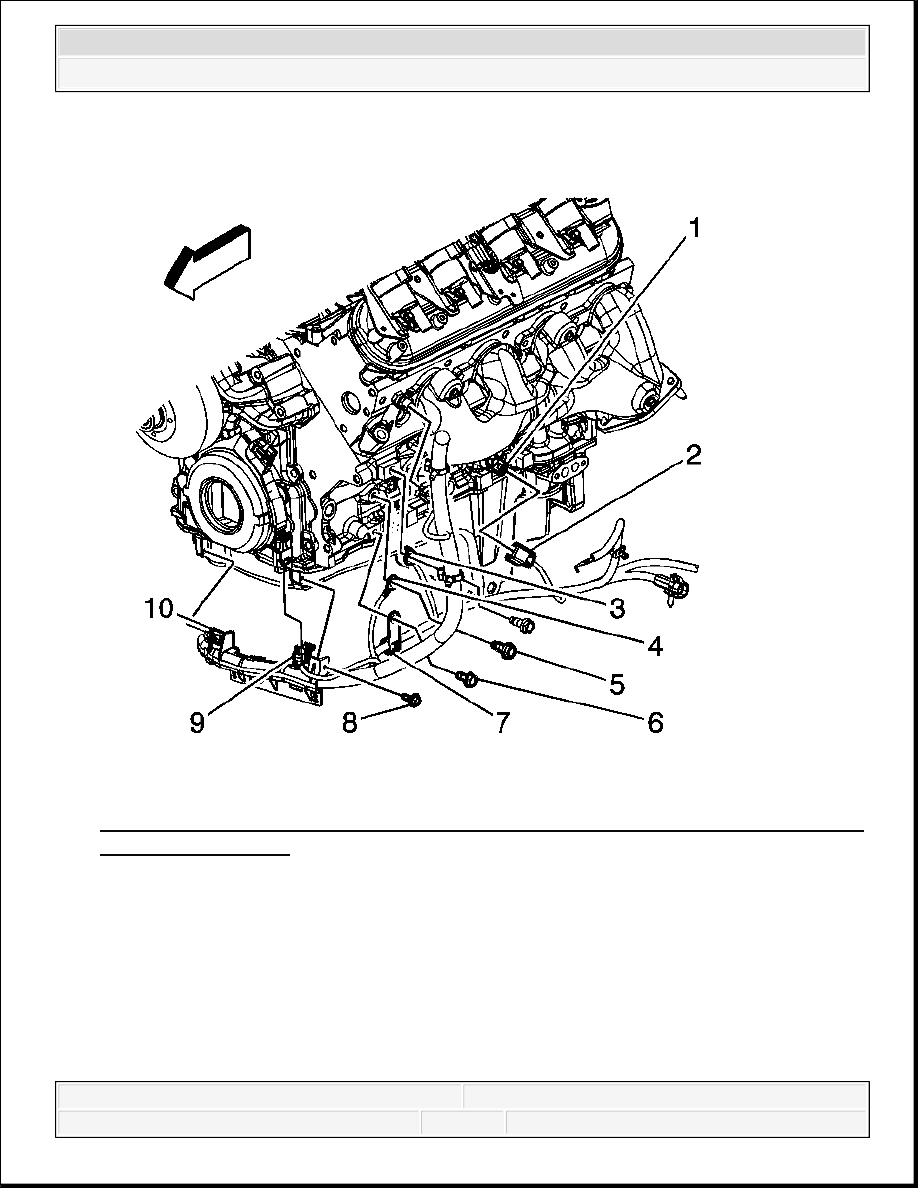

Fig. 248: Engine Wiring Harness Electrical Connector & Crankshaft Position (CKP)
Sensor Wire Harness
Courtesy of GENERAL MOTORS CORP.

17. Disconnect the engine wiring harness electrical connector (9) from the camshaft position

(CMP) sensor wire harness.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



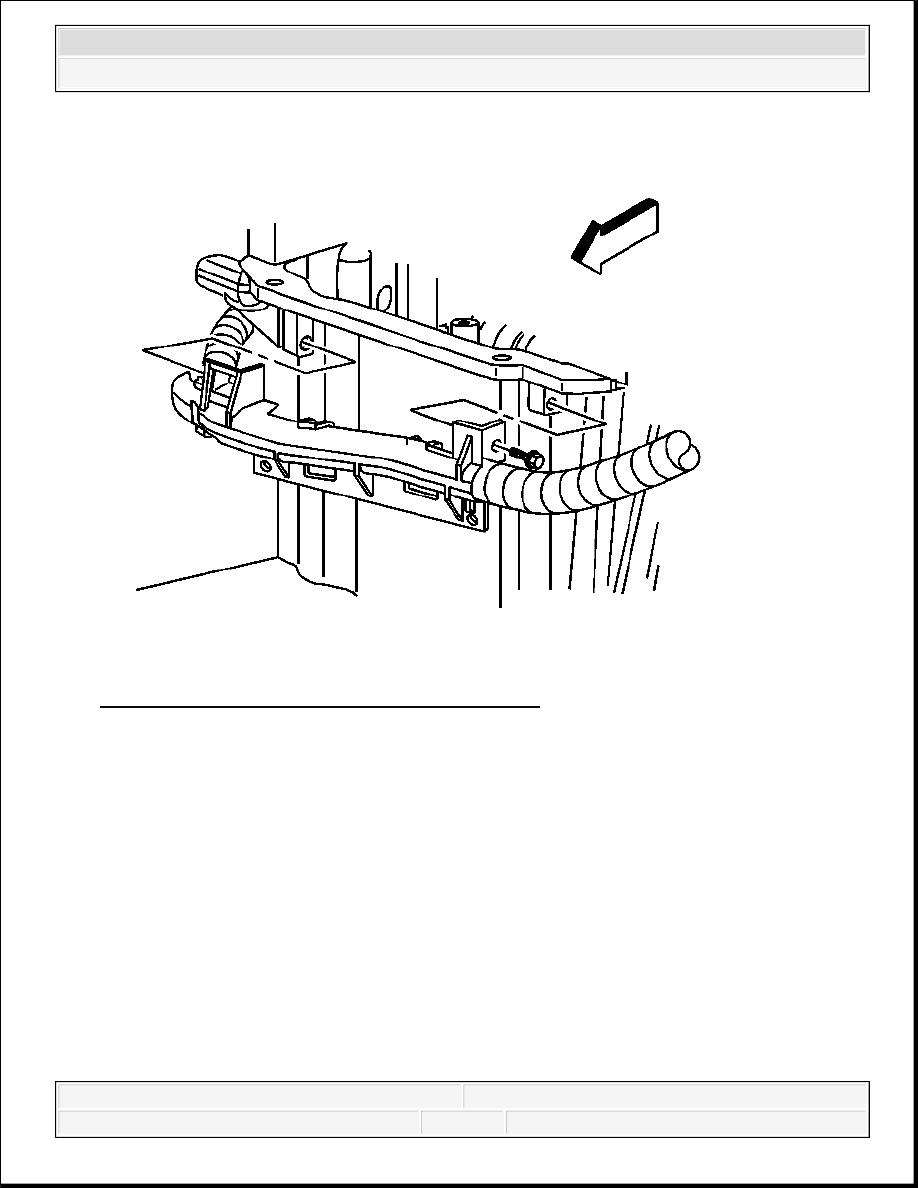

Fig. 249: View Of Battery Cable Channel & Bolt
Courtesy of GENERAL MOTORS CORP.

18. Remove the battery cable channel bolt.

19. Remove the battery cable channel from the oil pan.

20. Lower the vehicle.

21. Gather all branches of the engine wiring harness and reposition the harness off to the side.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



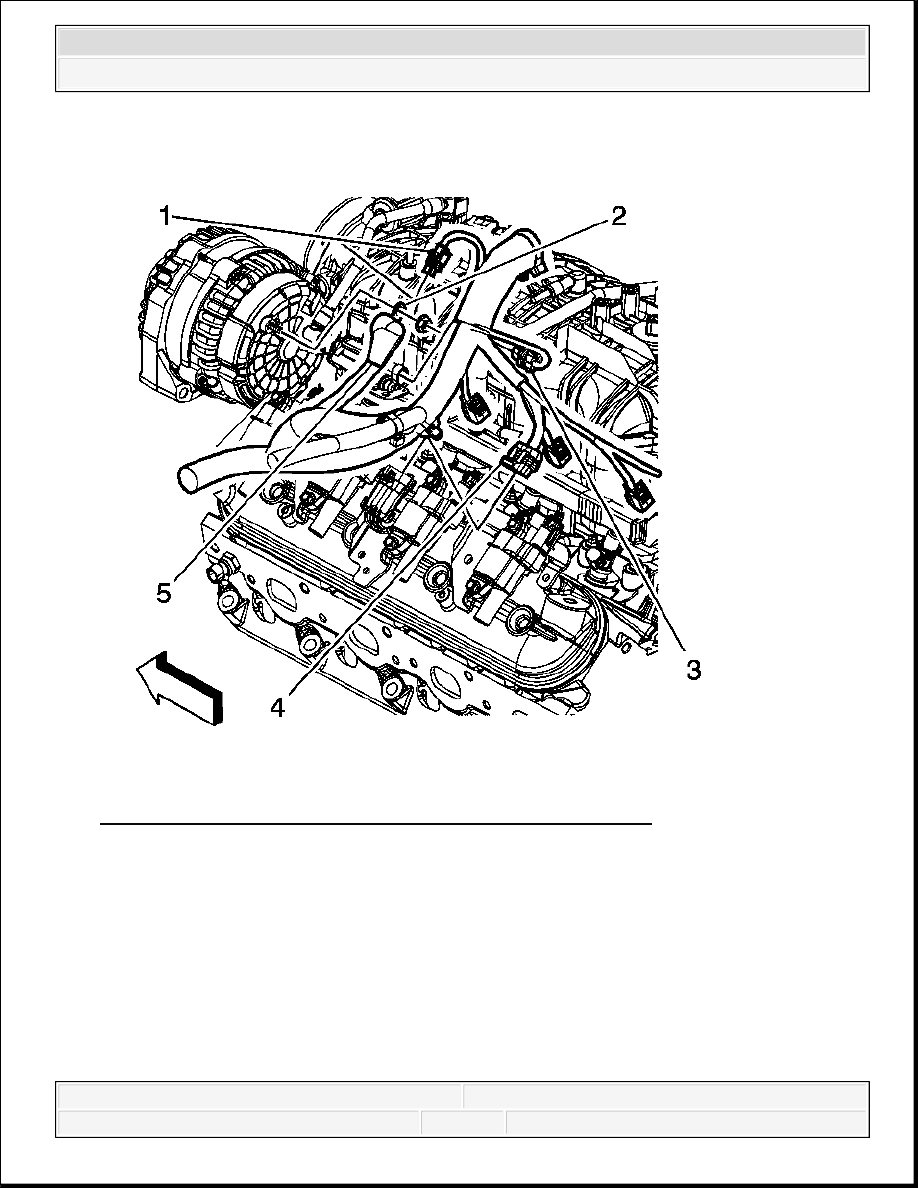

Fig. 250: Engine Wiring Harness/Positive Battery Cable Boot
Courtesy of GENERAL MOTORS CORP.

22. Disconnect the engine wiring harness electrical connector (1) from the generator.

23. Reposition the engine wiring harness/positive battery cable boot (5).

24. Remove the engine wiring harness/positive battery cable nut from the generator.

25. Remove the engine wiring harness/positive battery cable (2) from the generator.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



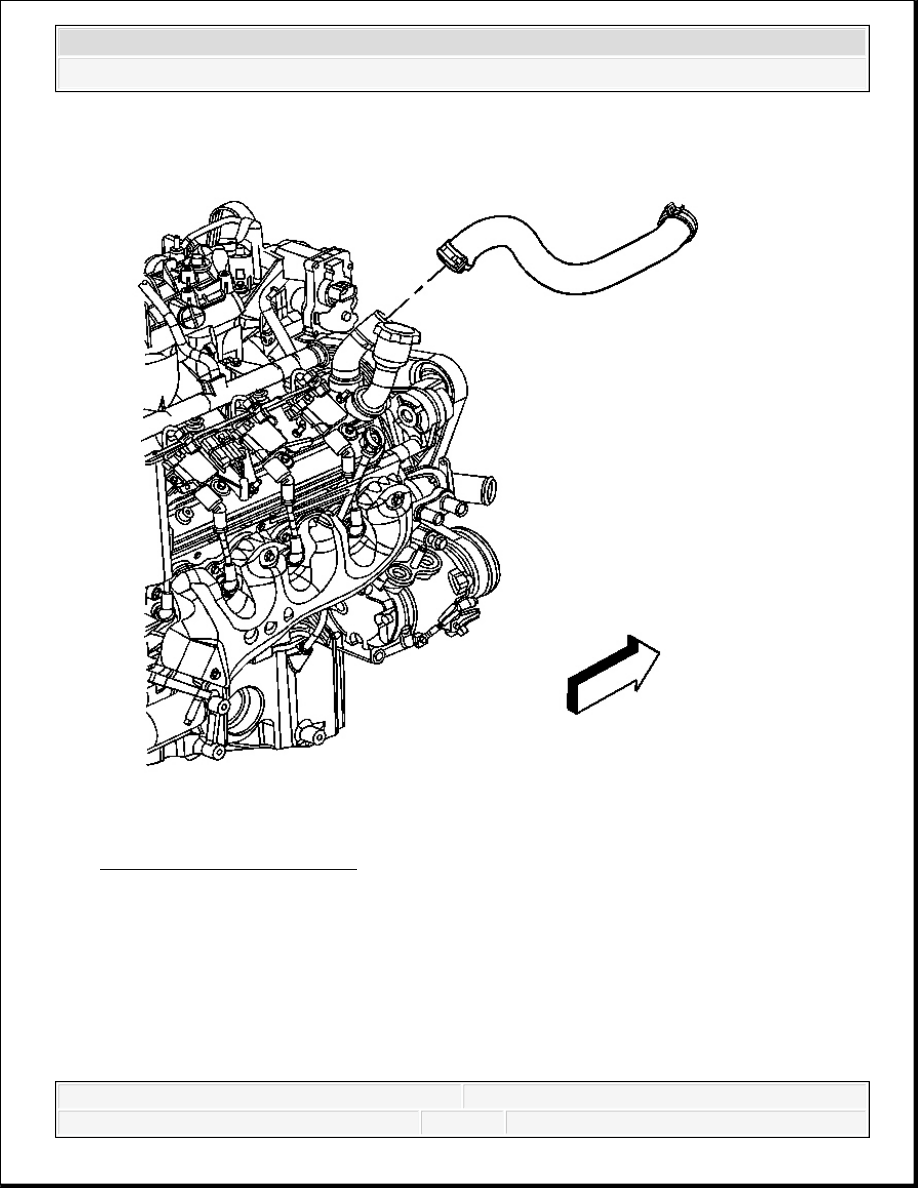

Fig. 251: View Of Inlet Hose
Courtesy of GENERAL MOTORS CORP.

26. Using J 38185 , remove the inlet hose from the water outlet.
