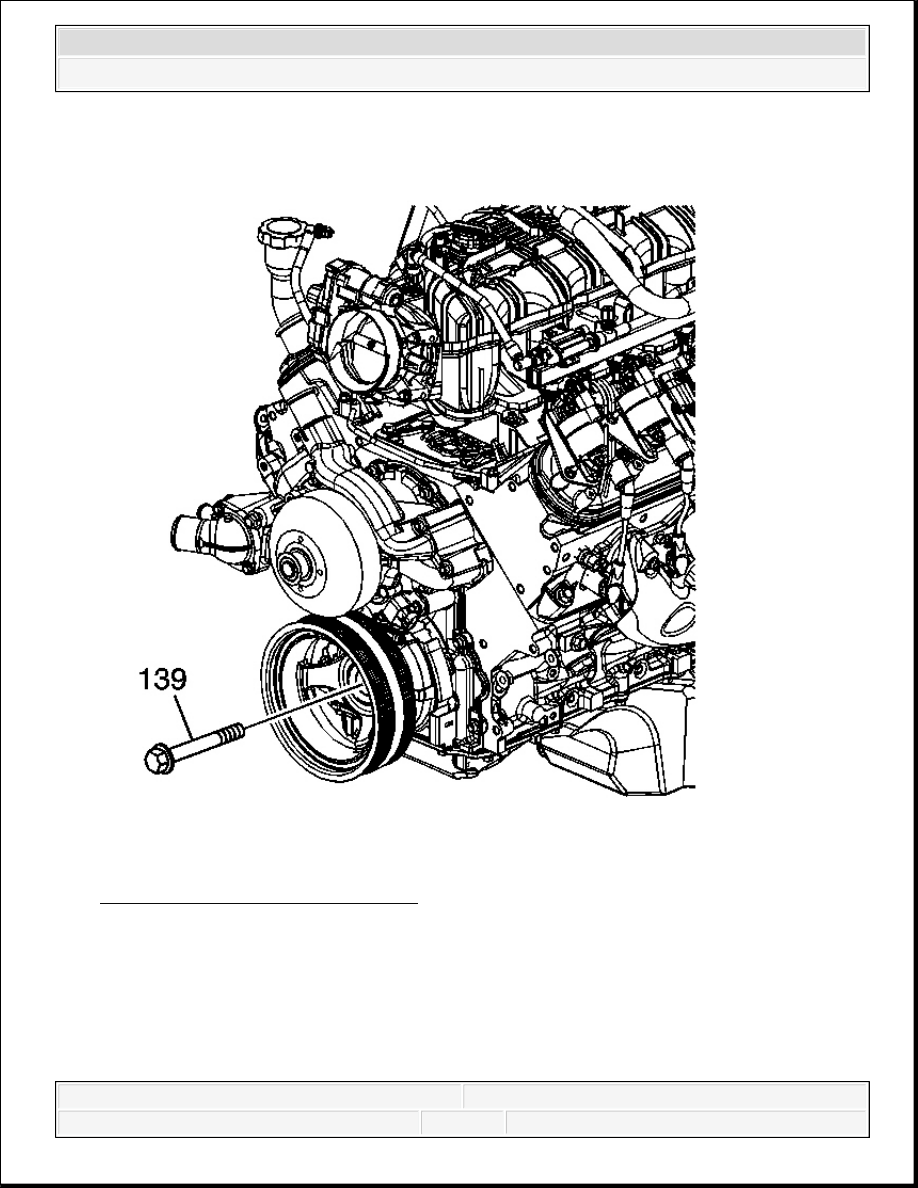

Fig. 153: Crankshaft Balancer Bolt
Courtesy of GENERAL MOTORS CORP.

5. Remove the crankshaft balancer bolt (139). Do not discard the crankshaft balancer bolt at

this time. The old balancer bolt will be used during the balancer installation procedure.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

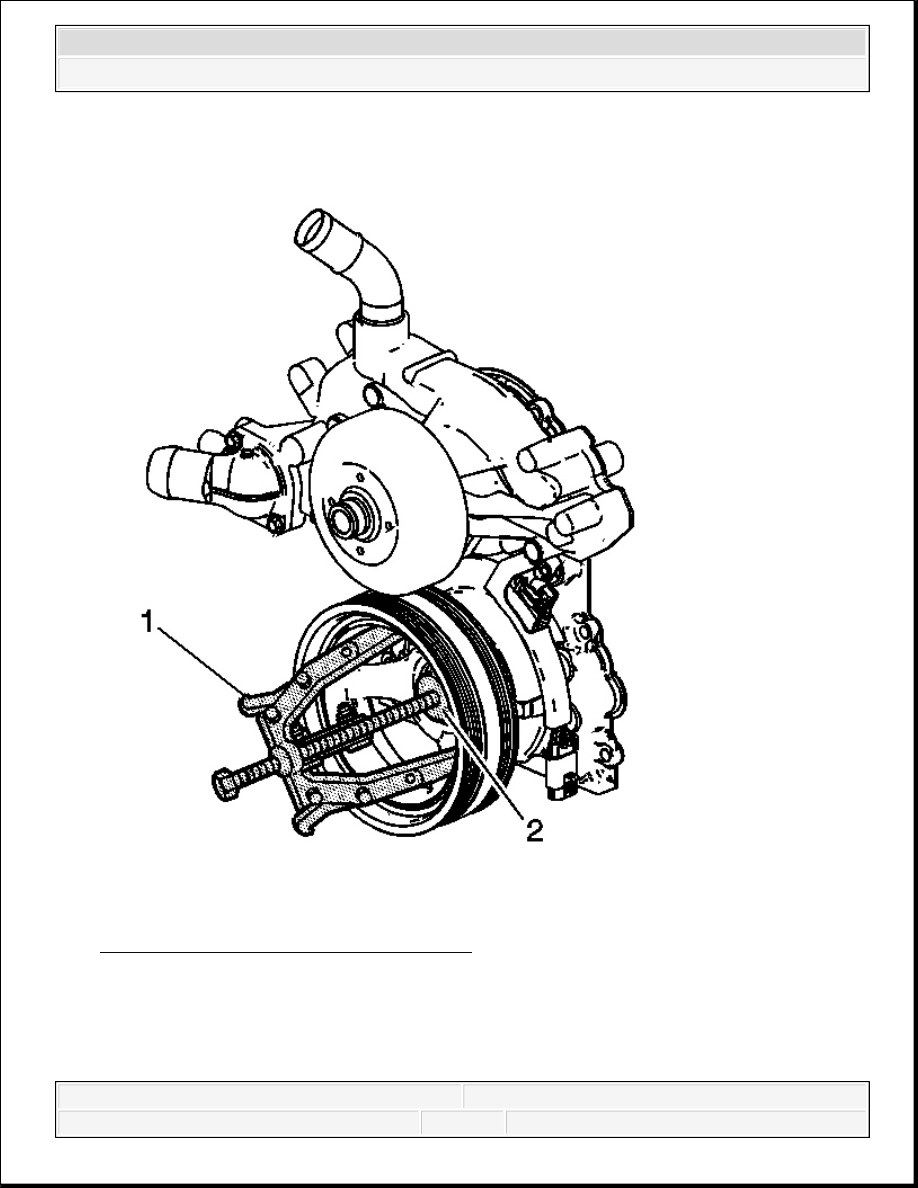

Fig. 154: Removing Crankshaft Balancer
Courtesy of GENERAL MOTORS CORP.

6. Install the J 41816 (1) and J 41816-2 (2) to the crankshaft balancer.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

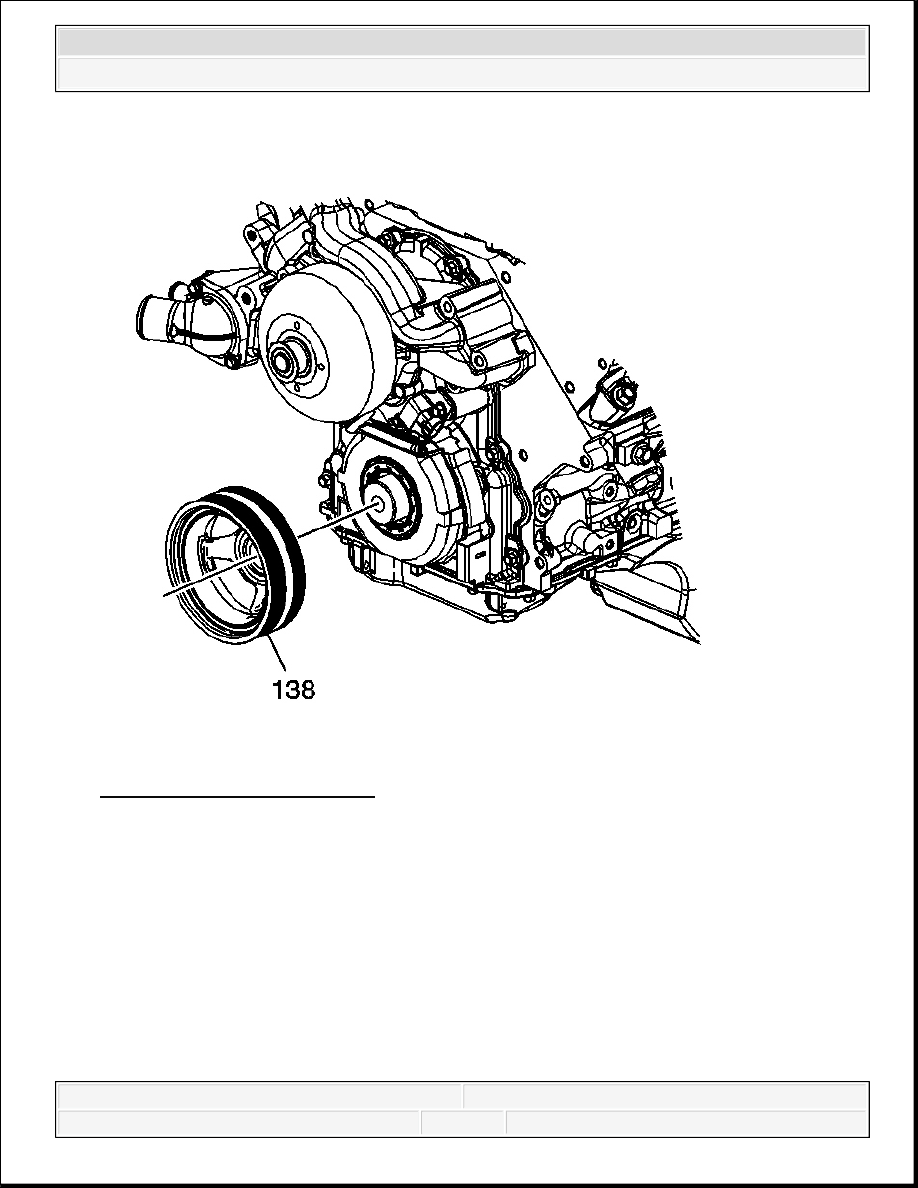

Fig. 155: Crankshaft Balancer
Courtesy of GENERAL MOTORS CORP.

7. Use the J 41816 and the J 41816-2 to remove the crankshaft balancer (138).

8. Remove the J 41816 and the J 41816-2 from the crankshaft balancer.

Installation Procedure

IMPORTANT: The crankshaft balancer is balanced as an individual

component. It is not necessary to mark the balancer prior to
removal.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



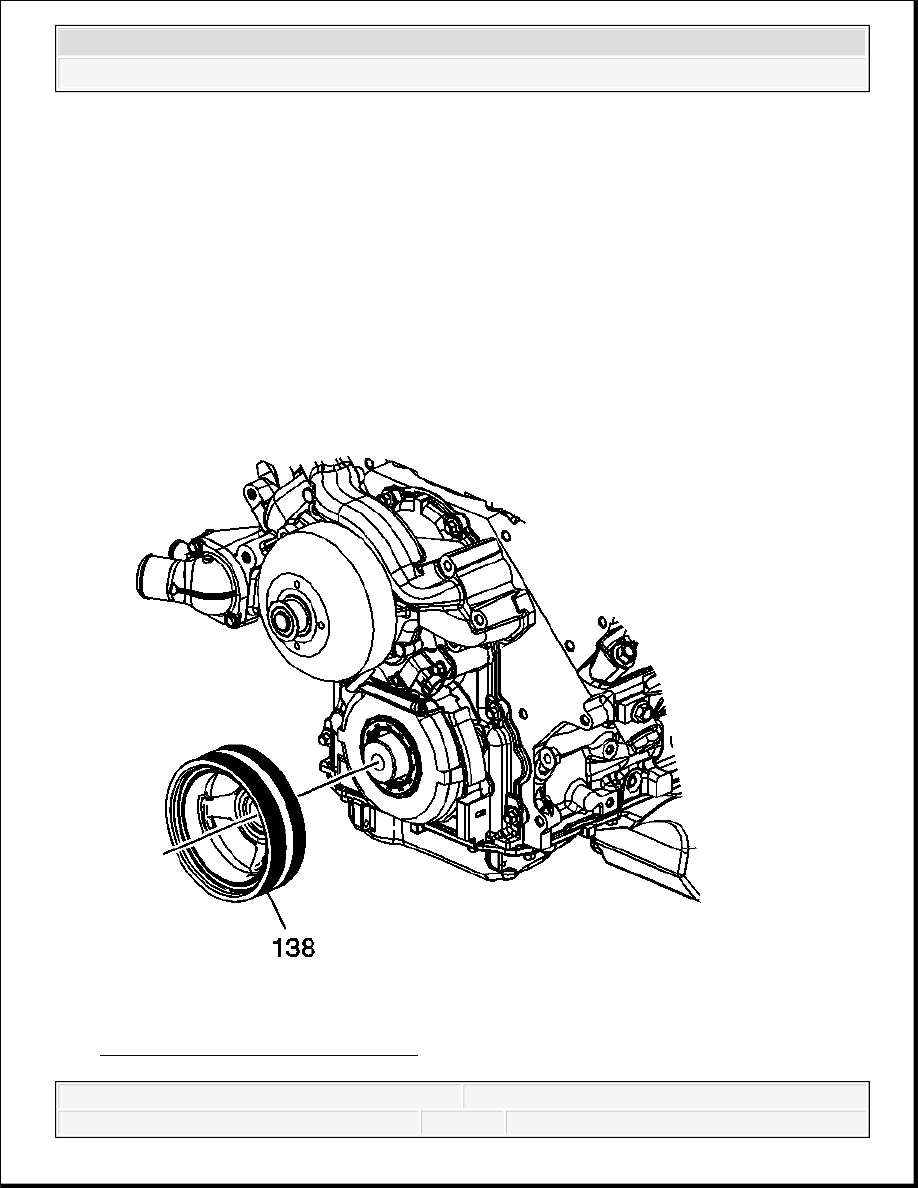

Fig. 156: Crankshaft Balancer Bolt
Courtesy of GENERAL MOTORS CORP.

IMPORTANT:

The crankshaft balancer installation and bolt tightening
involves a four stage tightening process. The first pass
ensures that the balancer is installed completely onto the
crankshaft. The second, third, and fourth passes tighten the
NEW bolt to the proper torque.

The used crankshaft balancer bolt will be used ONLY during
the first pass of the balancer installation procedure. Install a
NEW bolt and tighten as described in the second, third and
fourth passes of the balancer bolt tightening procedure.
