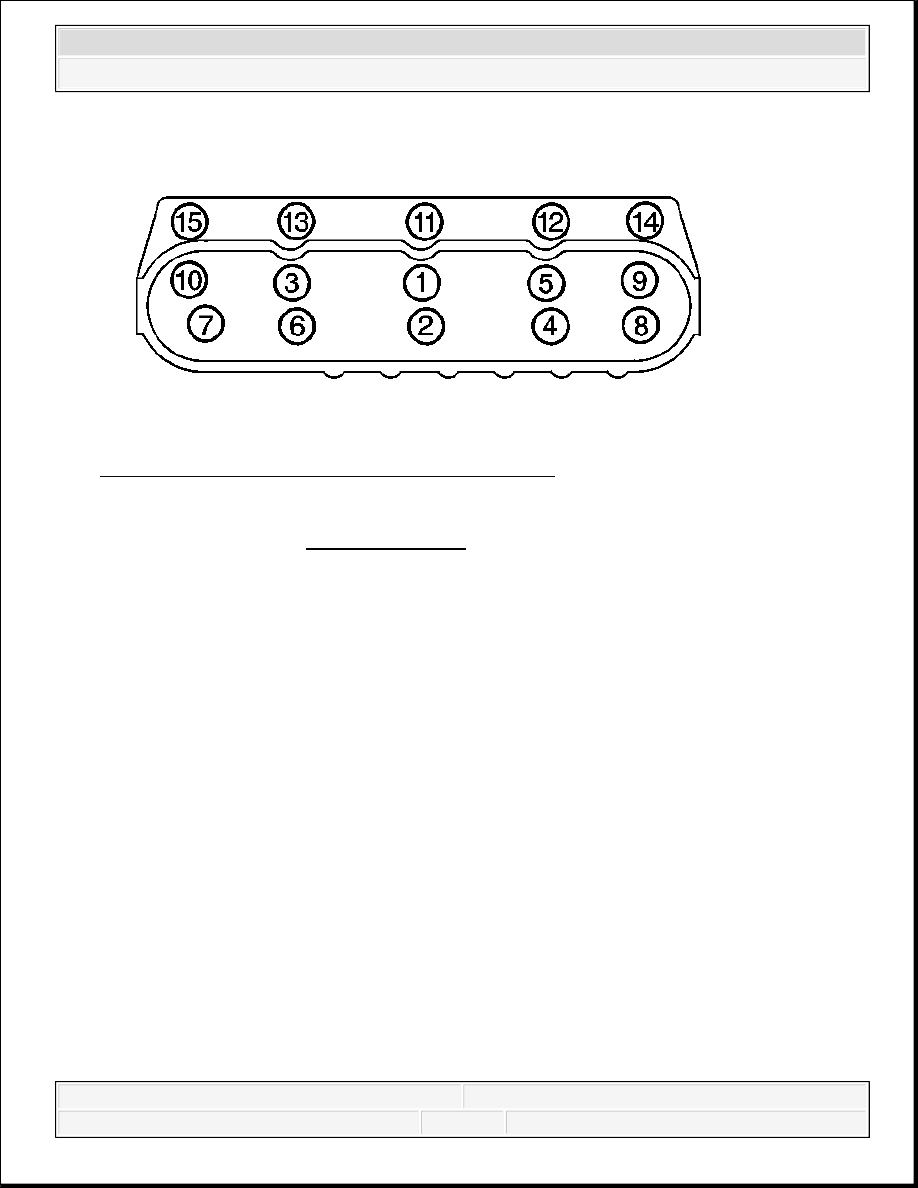

Fig. 146: Cylinder Head Bolt Tightening Sequence
Courtesy of GENERAL MOTORS CORP.

8. Tighten the cylinder head bolts.

Tighten:

1. Tighten the M11 cylinder head bolts (1-10) a first pass in sequence to 30 N.m (22 lb

ft).

2. Tighten the M11 cylinder head bolts (1-10) a second pass in sequence to 90 degrees

using J 45059 .

3. Tighten the M11 cylinder head bolts (1-10 ) a final pass to 70 degrees in sequence

using J 45059 .

4. Tighten the M8 cylinder head bolts (11-15) to 30 N.m (22 lb ft). Begin with the center

bolt (11) and alternating side-to-side, work outward tightening all of the bolts.

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



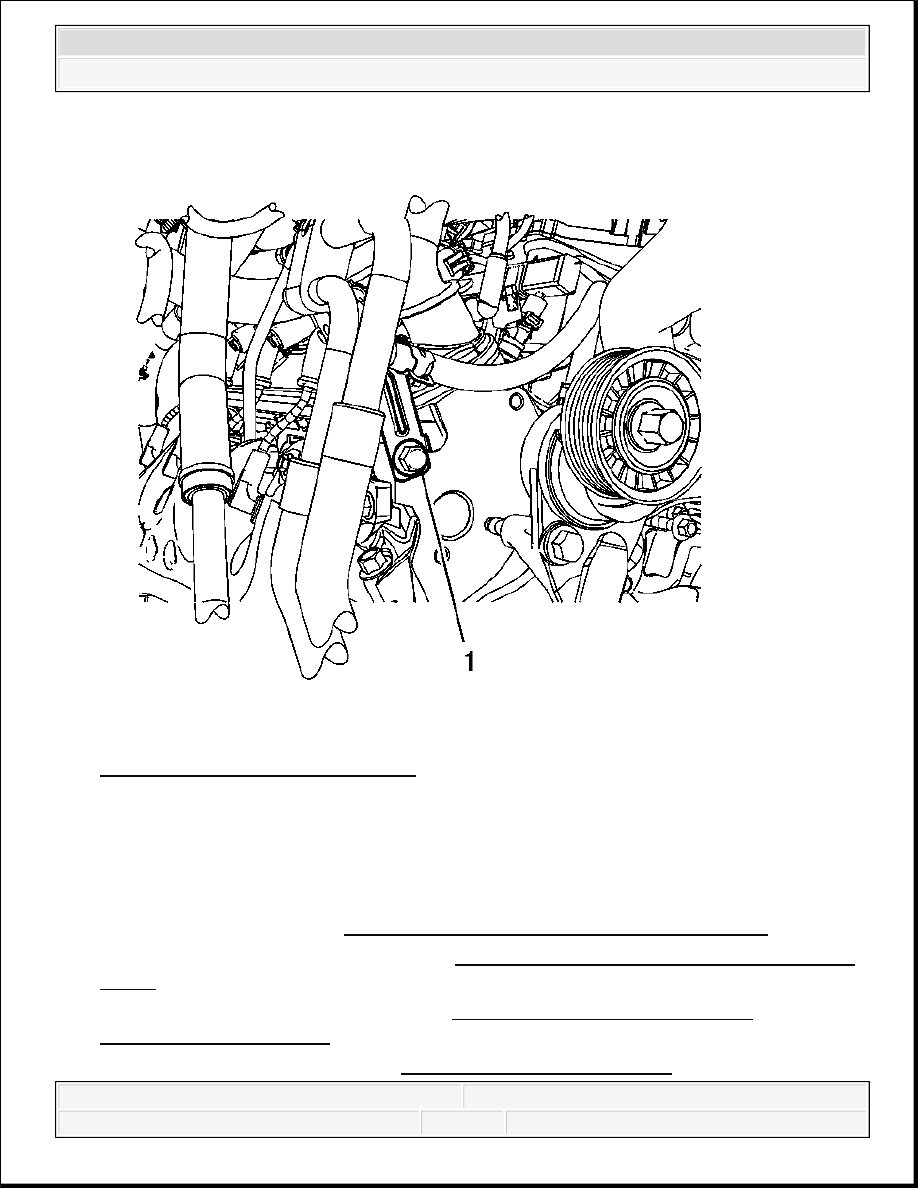

Fig. 147: Heater Hose Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

9. Install the heater hose bracket bolt (1) to the front of the right cylinder head.

Tighten: Tighten the bolt to 25 N.m (18 lb ft).

10. Install the pushrods. Refer to Valve Rocker Arm and Push Rod Replacement.

11. Install the right exhaust manifold. Refer to Exhaust Manifold Replacement - Right Side

(LH8) .

12. Install the coolant air bleed pipe. Refer to Coolant Air Bleed Pipe Assembly

Replacement (With LH8) .

13. Install the intake manifold. Refer to Intake Manifold Replacement.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



14. Install the oil level indicator. Refer to Oil Level Indicator and Tube Replacement.

VALVE LIFTER REPLACEMENT

Tools Required

J 3049-A Valve Lifter Remover

Removal Procedure

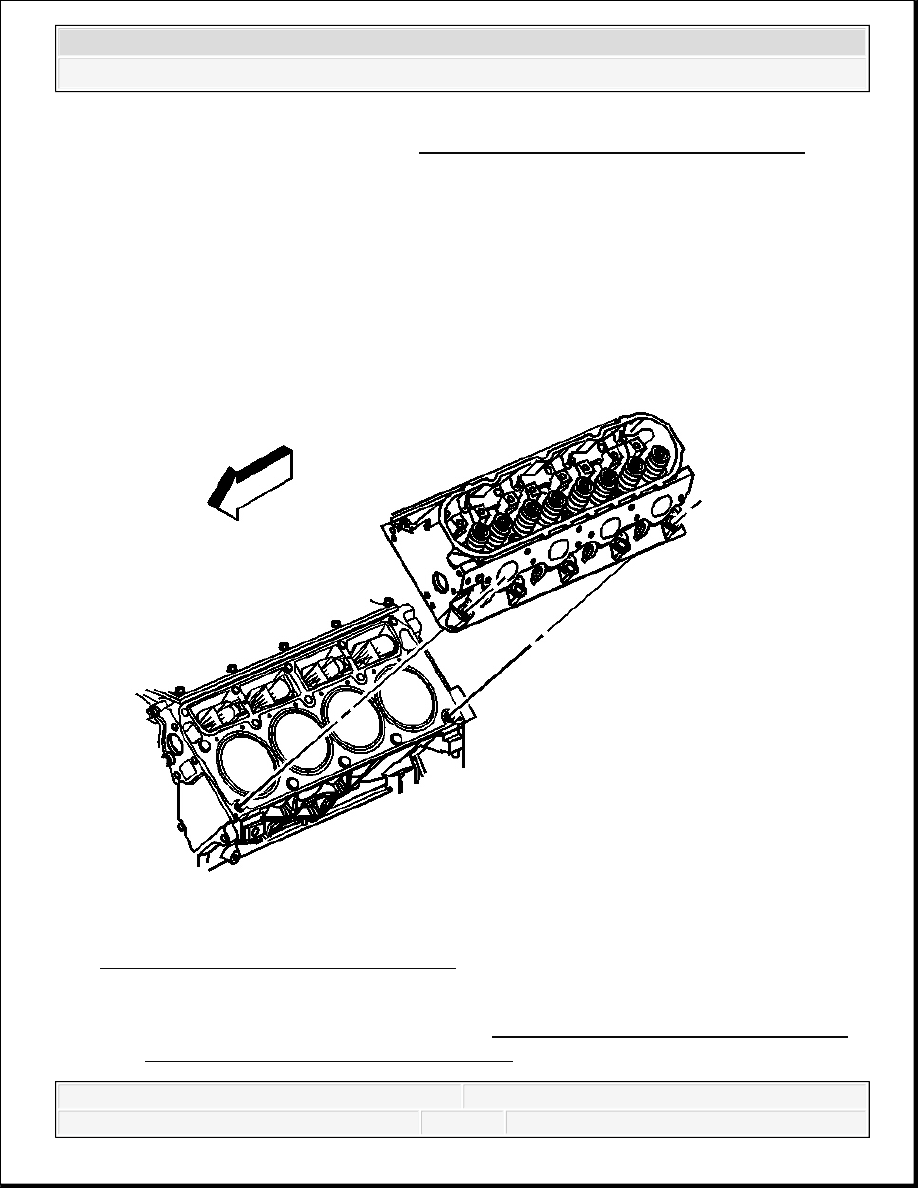

Fig. 148: View Of Cylinder Head (Left)
Courtesy of GENERAL MOTORS CORP.

1. Remove the cylinder head and gasket. Refer to Cylinder Head Replacement - Left Side

or to Cylinder Head Replacement - Right Side.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



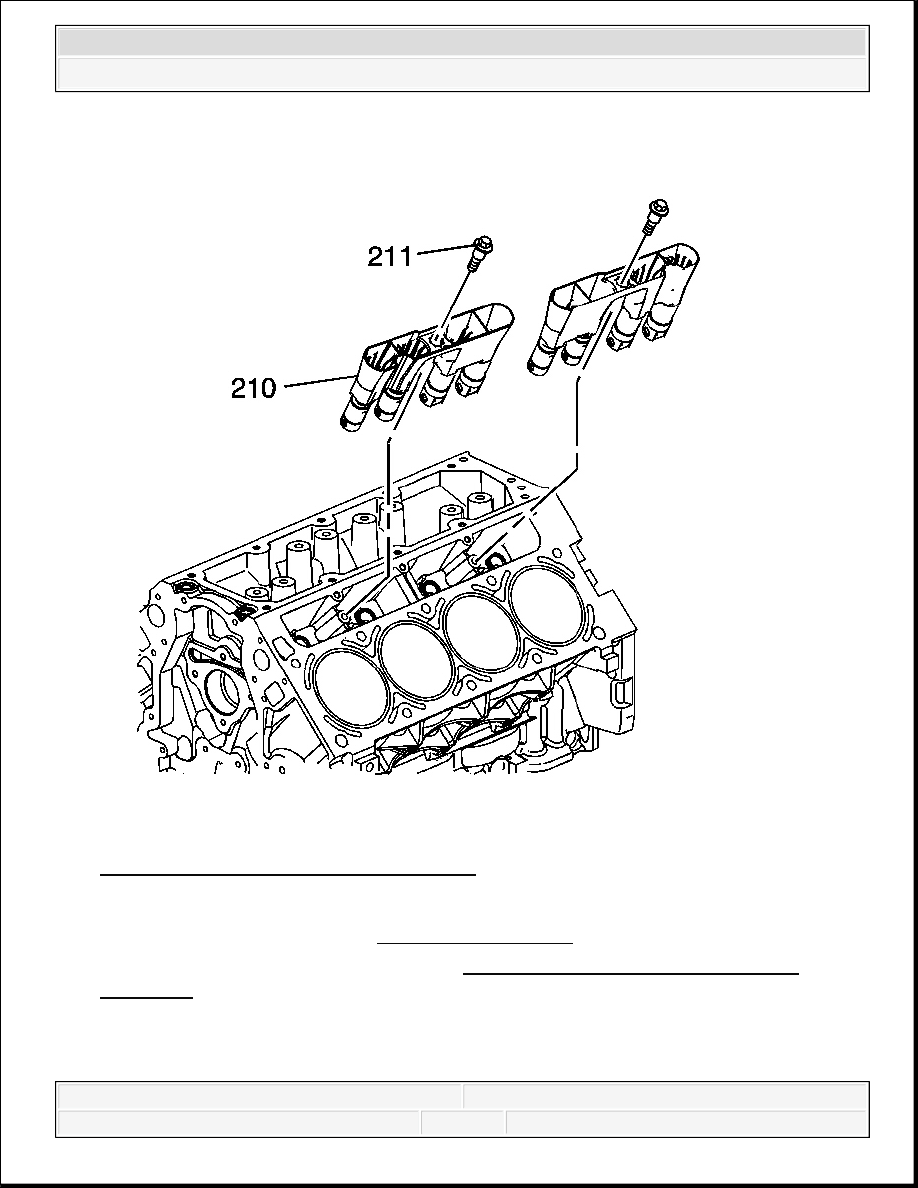

Fig. 149: View Of Lifter Guides & Lifters
Courtesy of GENERAL MOTORS CORP.

2. Remove the valve lifter. Refer to Valve Lifter Removal.

3. Clean and inspect the valve lifters. Refer to Valve Lifter and Guide Cleaning and

Inspection.

Installation Procedure
