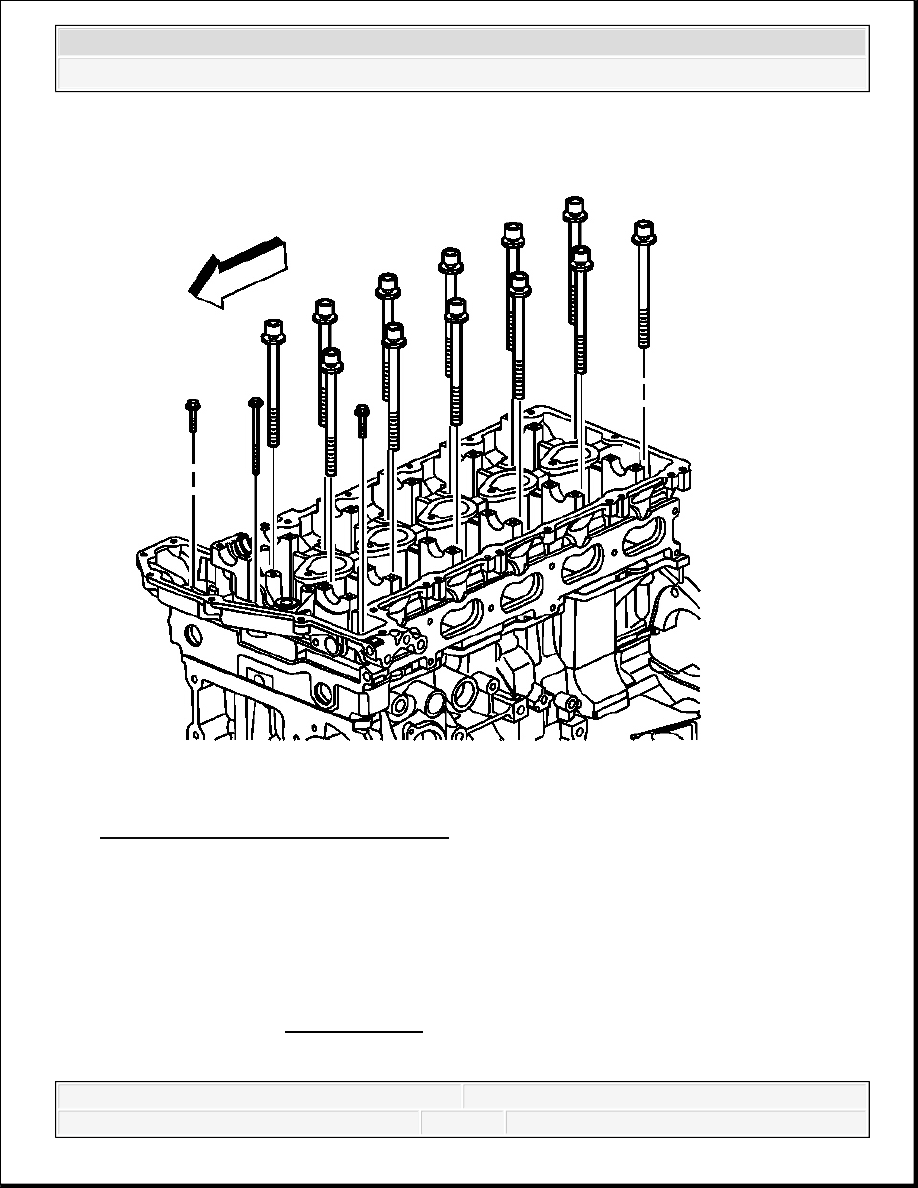

Fig. 377: View Of Cylinder Head Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove and discard the cylinder head bolts.

IMPORTANT: Rap on the head of each bolt using an appropriate size punch

and hammer. The vibration produced by this procedure
assists in successful removal. If a bolt breaks during engine
disassembly, a broken bolt extractor kit EN-47702 is
available to assist in removal of the remaining bolt segment.
See Special Tools.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



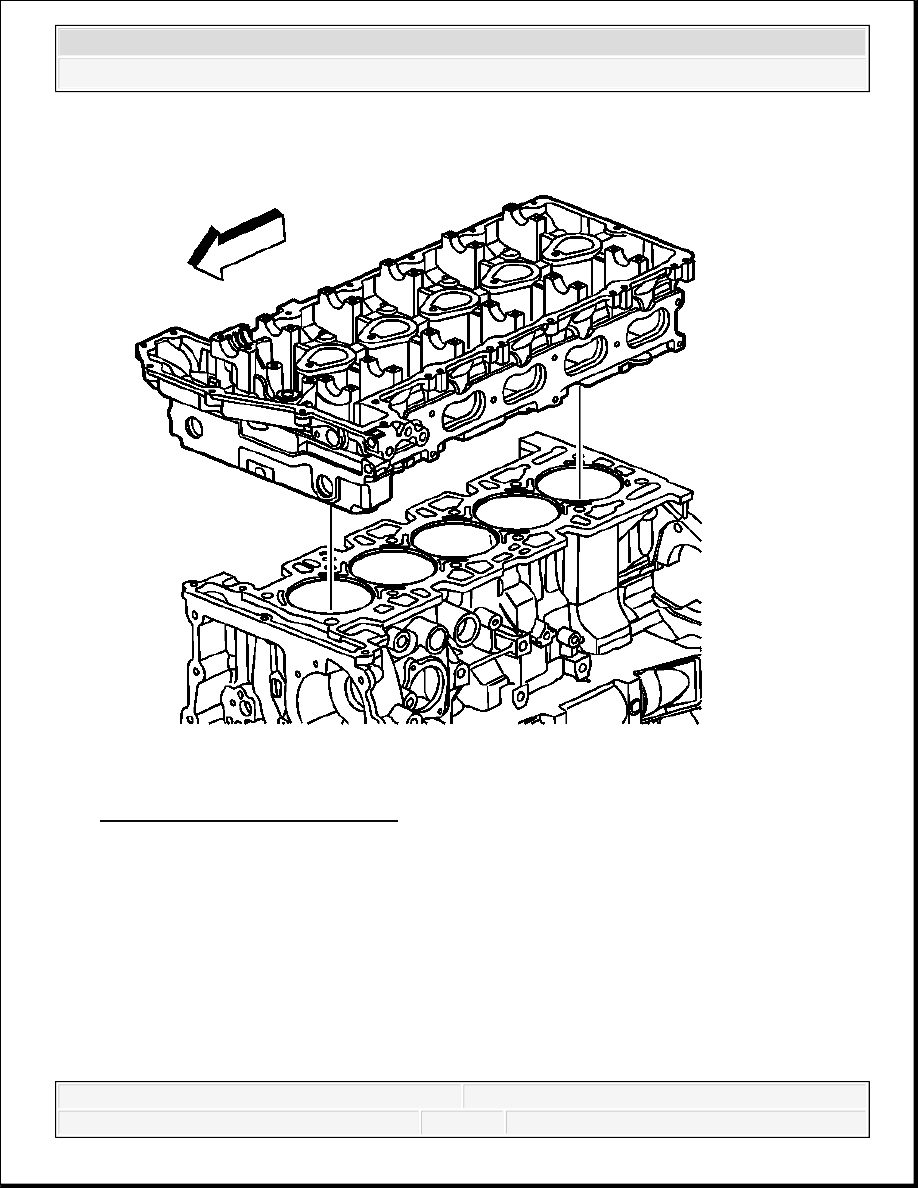

Fig. 378: View Of Cylinder Head
Courtesy of GENERAL MOTORS CORP.

2. Remove the cylinder head.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



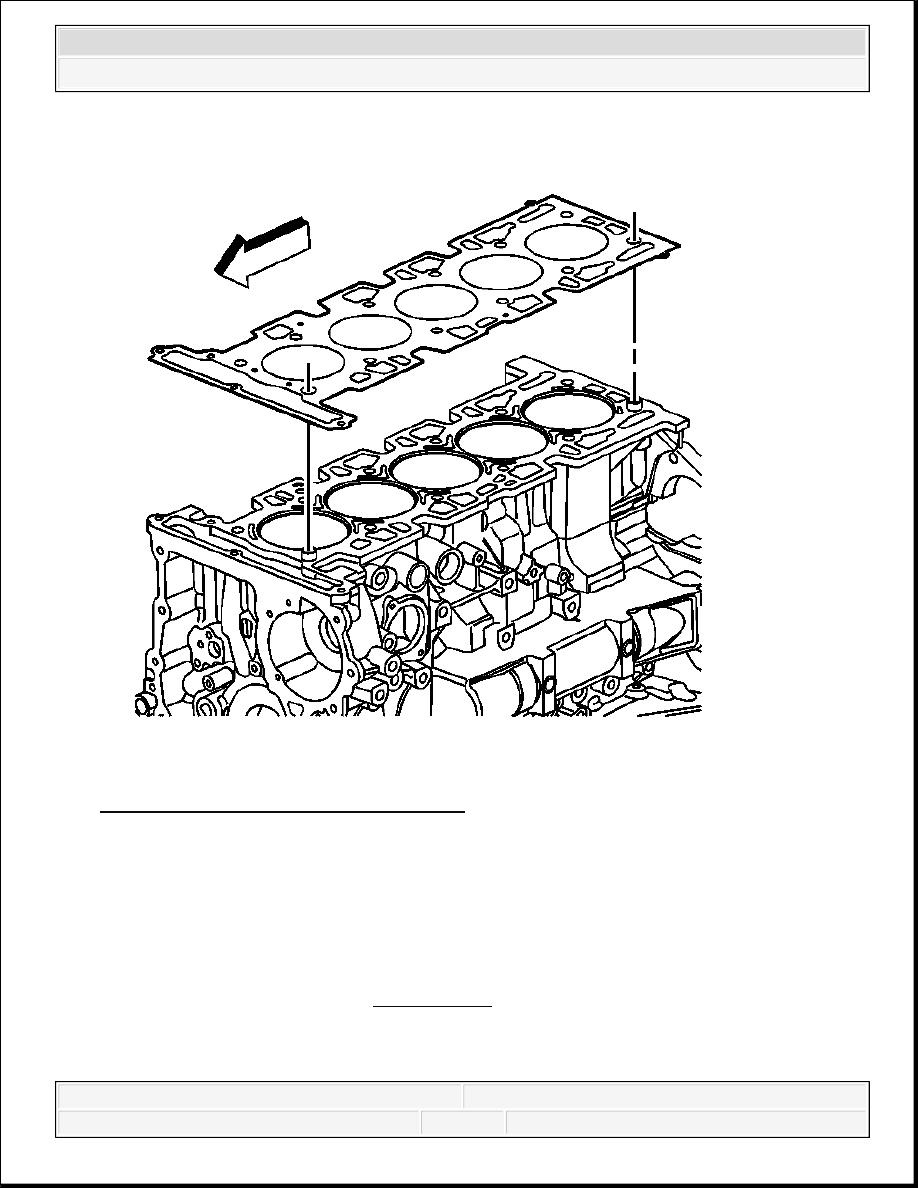

Fig. 379: View Of Cylinder Head Gasket
Courtesy of GENERAL MOTORS CORP.

3. Remove the cylinder head gasket.

PISTON, CONNECTING ROD AND BEARING REMOVAL

Tools Required

J 41556 Connecting Rod Guides. See Special Tools.

Removal Procedure



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



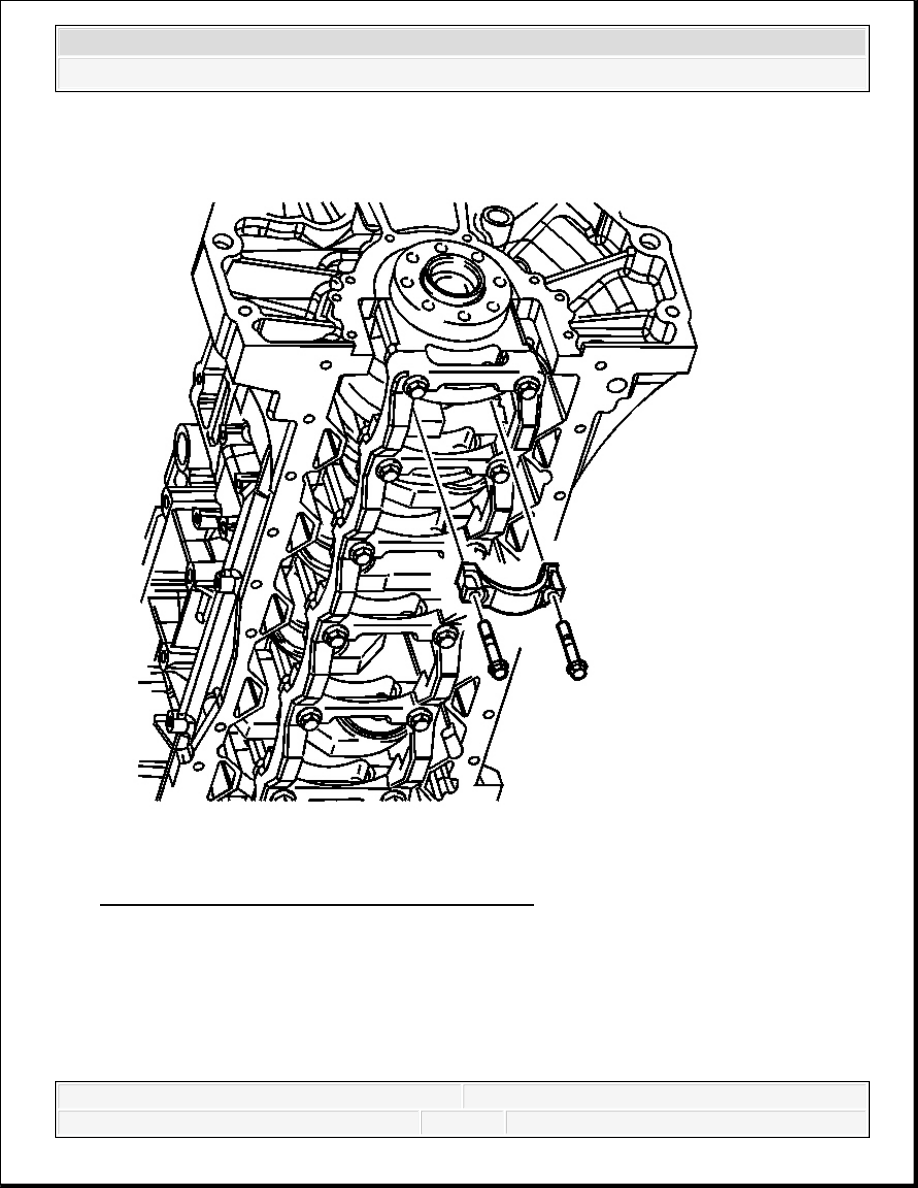

Fig. 380: View Of Connecting Rod, Cap & Bolts
Courtesy of GENERAL MOTORS CORP.

1. Mark the piston with the number of the cylinder from which the piston is being removed.

Also mark the orientation.

2. Mark the connecting rod and the connecting rod cap with the cylinder position. Also mark

the orientation. This will ensure the caps and connecting rods are re-assembled properly.

3. Remove the connecting rod bolts.
