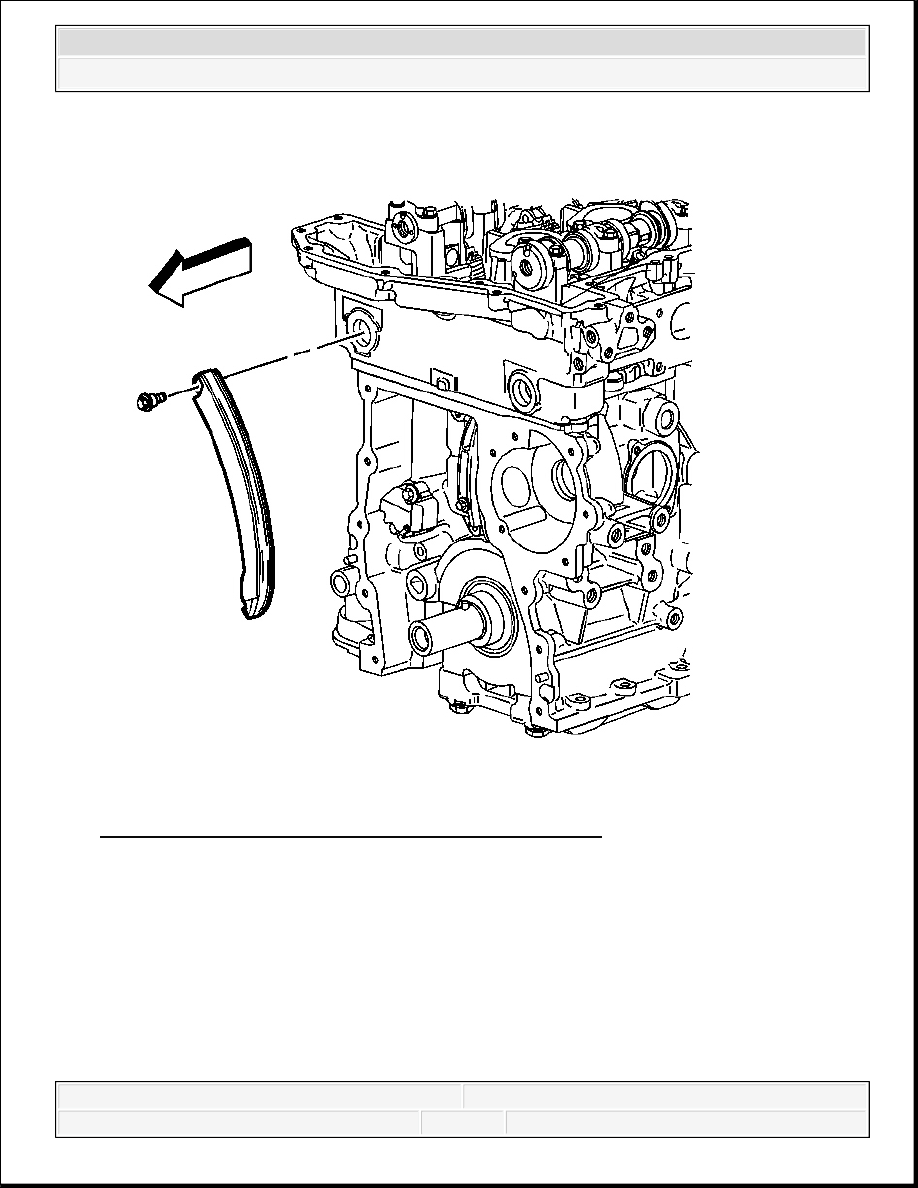

Fig. 369: View Of Timing Chain Tensioner Shoe & Bolt
Courtesy of GENERAL MOTORS CORP.

2. Remove the timing chain tensioner shoe bolt.

3. Remove the timing chain tensioner shoe.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



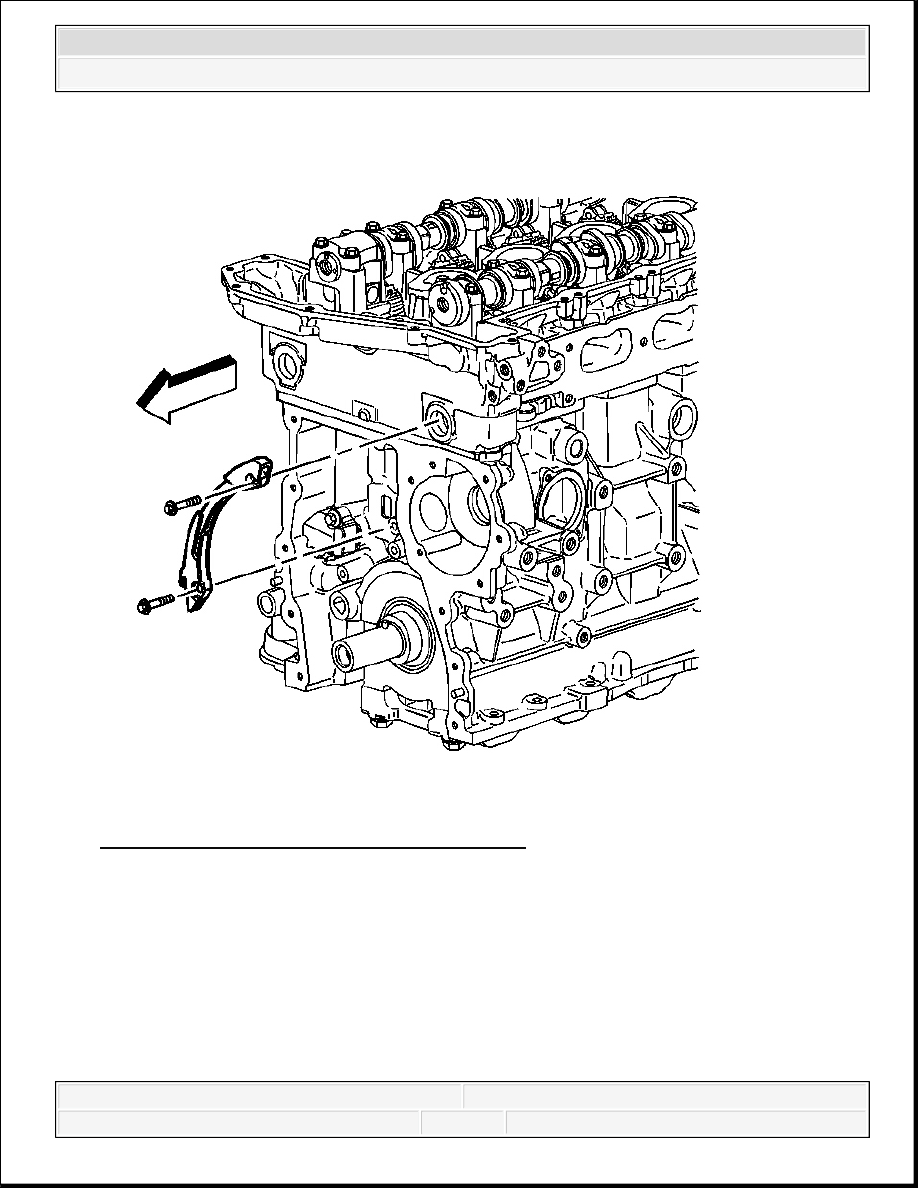

Fig. 370: View Of Timing Chain Guide & Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove and discard the timing chain tensioner guide bolts.

5. Remove the timing chain tensioner guide.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



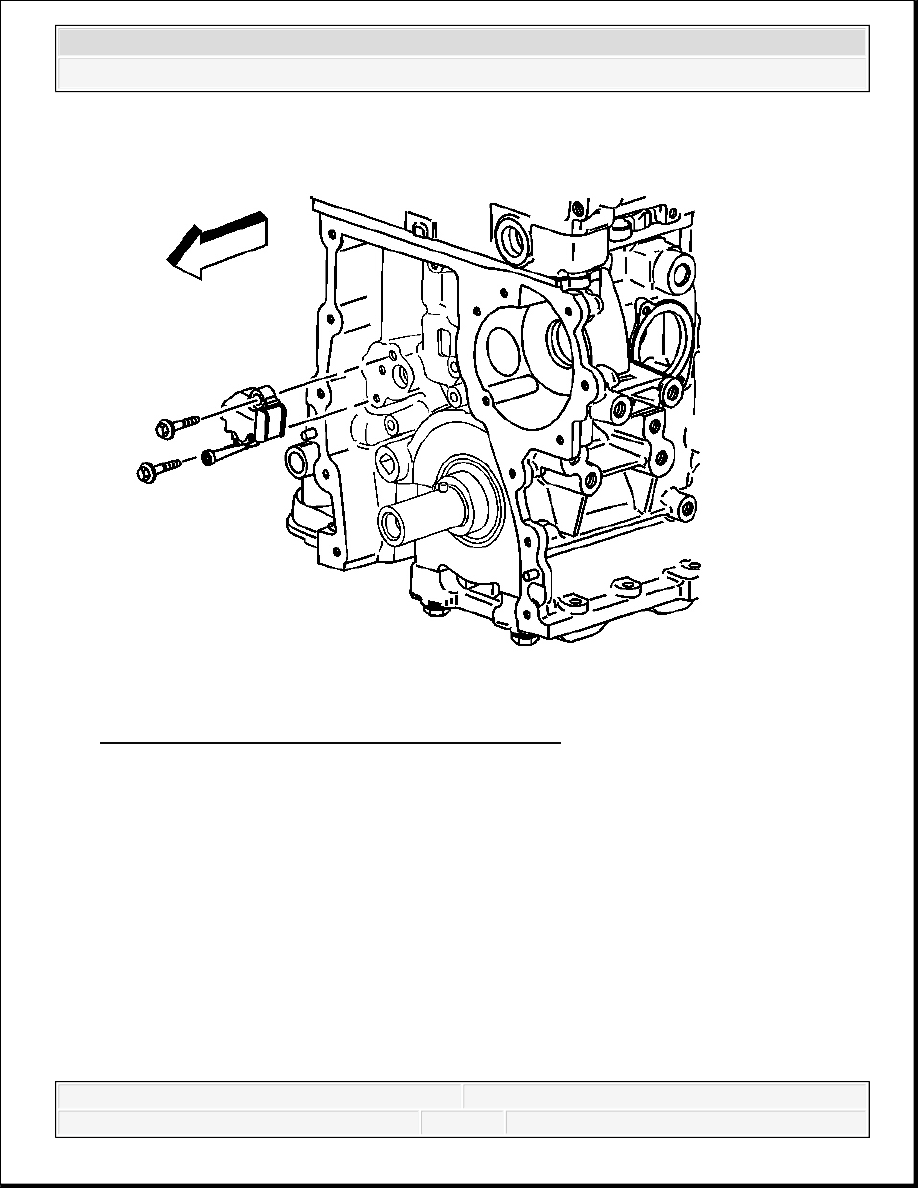

Fig. 371: View Of Timing Chain Tensioner & Bolts
Courtesy of GENERAL MOTORS CORP.

6. Remove the timing chain tensioner bolts.

7. Remove the timing chain tensioner.

ENGINE LIFT BRACKET REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



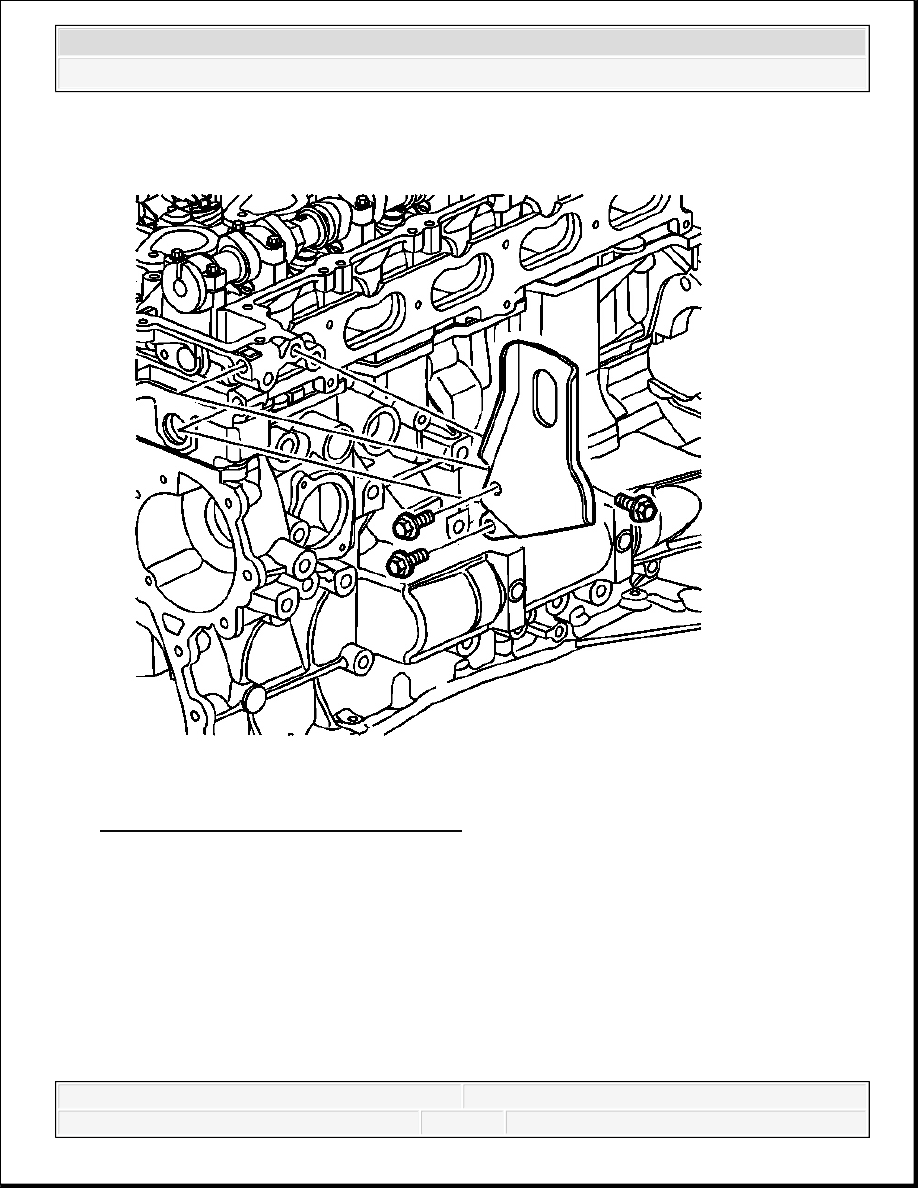

Fig. 372: Removing Engine Lift Bracket
Courtesy of GENERAL MOTORS CORP.

1. Remove the engine lift bracket bolts.

2. Remove the engine lift bracket.

CAMSHAFT REMOVAL
