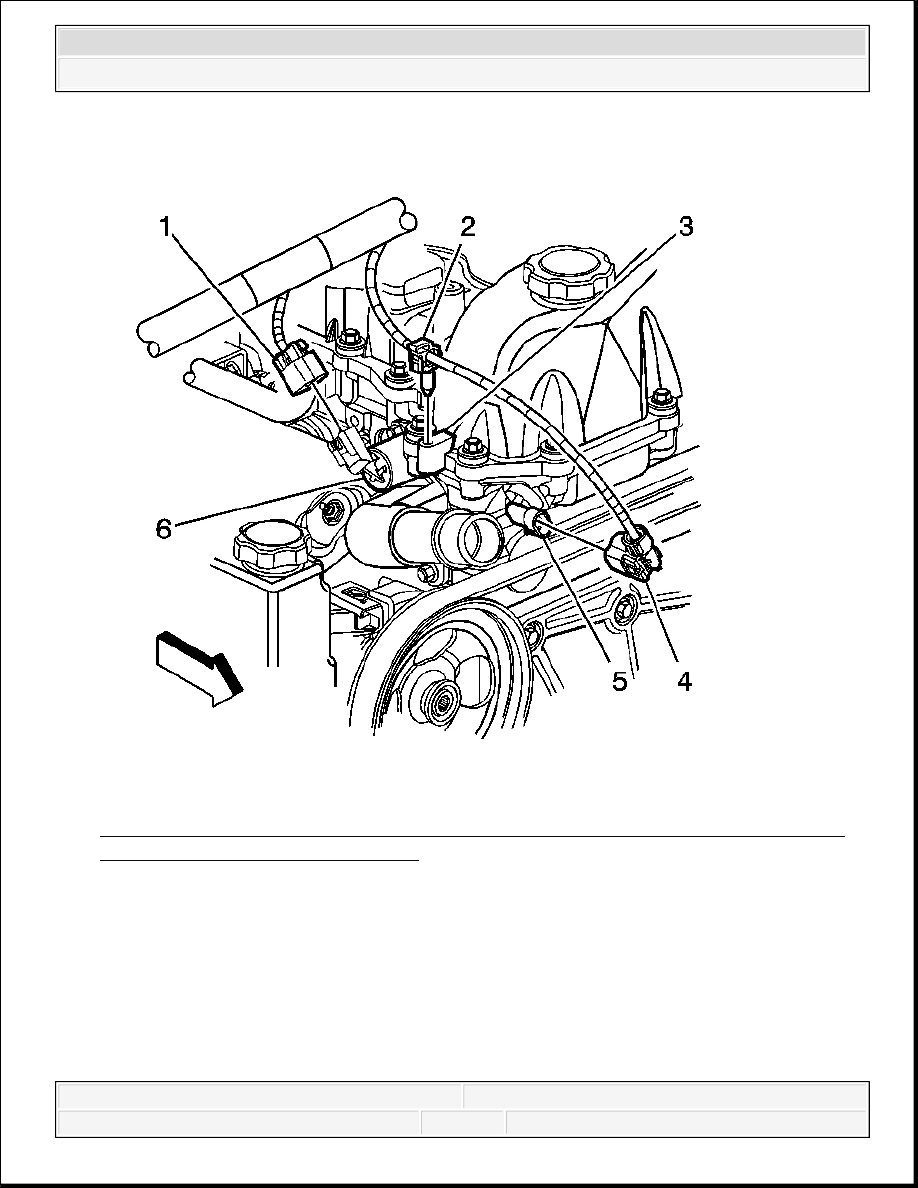

Fig. 315: View Of CMP Sensor Connector, Exhaust Camshaft Actuator Connector
& Engine Wiring Harness Retainer
Courtesy of GENERAL MOTORS CORP.

66. Connect the engine wiring harness retainer (2) to the camshaft cover (3).

67. Connect the engine wiring harness connectors to the following components:

The exhaust CMP sensor (5)

The exhaust camshaft actuator (6)



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



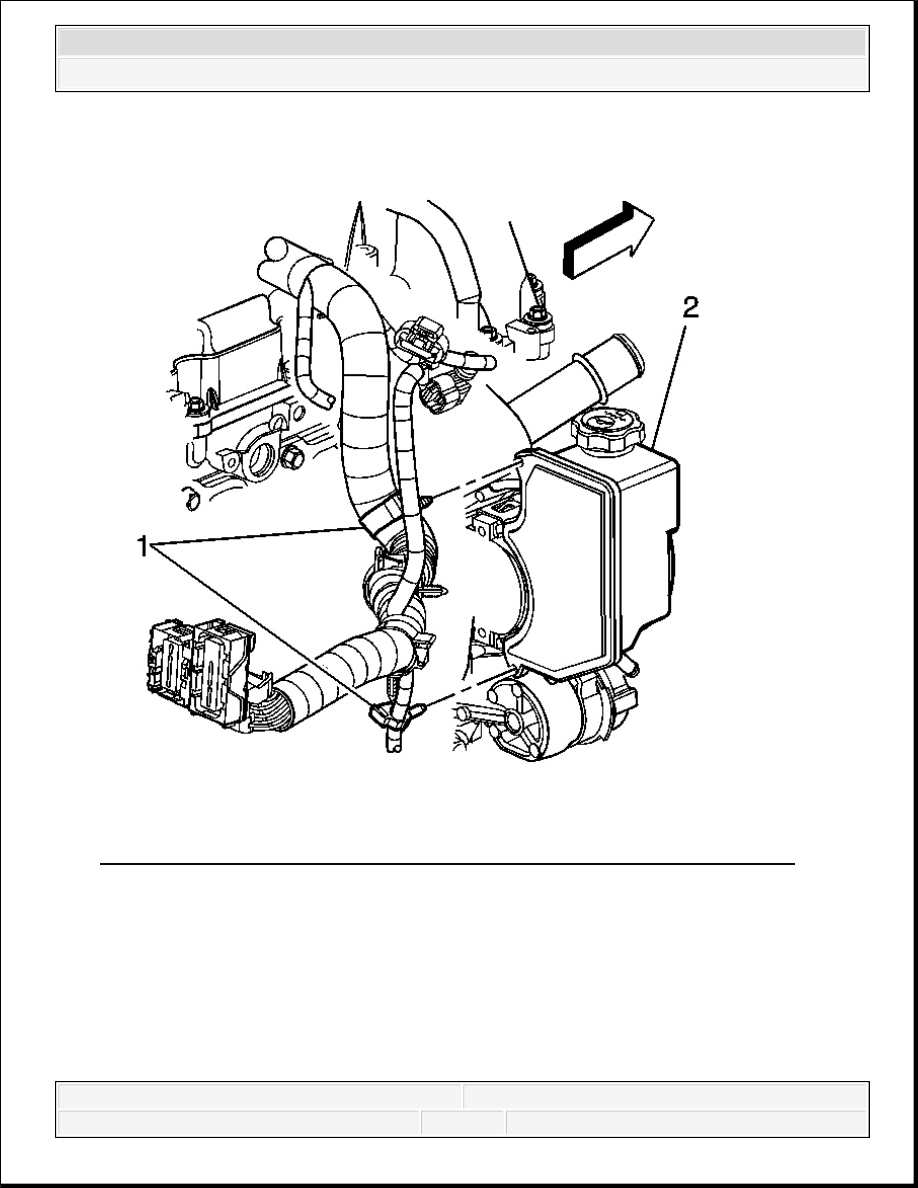

Fig. 316: View Of Power Steering Pump & Engine Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

68. Connect the engine wiring harness retainers (1) to the power steering pump (2).

69. Connect the engine wiring harness connectors to the following components:

The electric motor actuator connector (4WD only)

The oil pressure switch



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Fig. 317: Locating PCM & Engine Wiring Harness PCM Connectors
Courtesy of GENERAL MOTORS CORP.

70. Connect the engine wiring harness retainers to the wheelhouse.

71. Connect the 2 engine wiring harness connectors to the PCM.

72. Install the washer solvent container/coolant recovery reservoir mounting bolts. Refer to

Washer Solvent Container Replacement (Prior to VIN 78135604) , Washer Solvent
Container Replacement (Base) or Washer Solvent Container Replacement (Post VIN
78135604) .

73. Install the radiator. Refer to Radiator Replacement .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



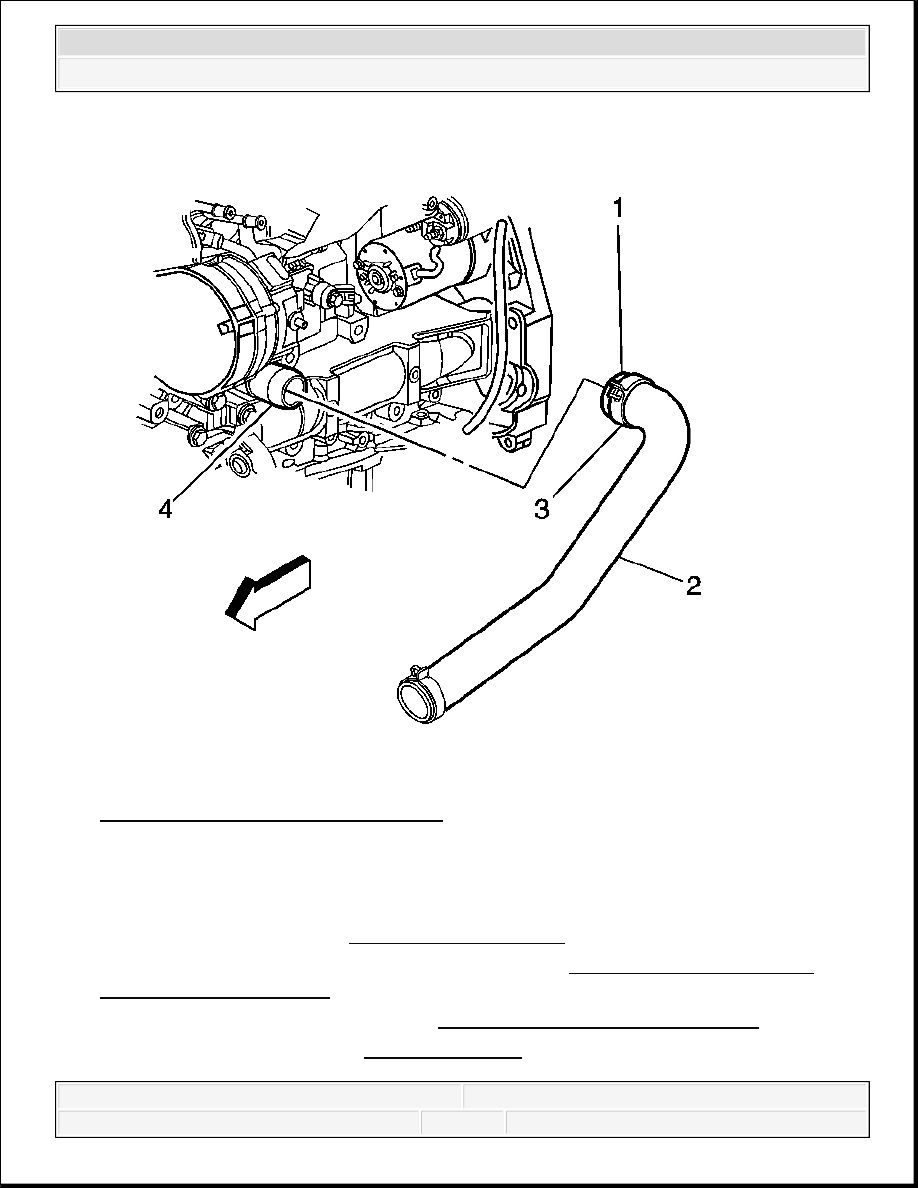

Fig. 318: View Of Radiator Inlet Hose
Courtesy of GENERAL MOTORS CORP.

74. Position the J 38185 to the clamp (3) in order to connect the radiator inlet hose (2) to the

water outlet housing (4).

75. Install the generator. Refer to Generator Replacement .

76. Install the air cleaner resonator and outlet duct. Refer to Air Cleaner Resonator and

Outlet Duct Replacement .

77. Install the air cleaner assembly. Refer to Air Cleaner Assembly Replacement .

78. Install the cooling fan. Refer to Fan Replacement .
