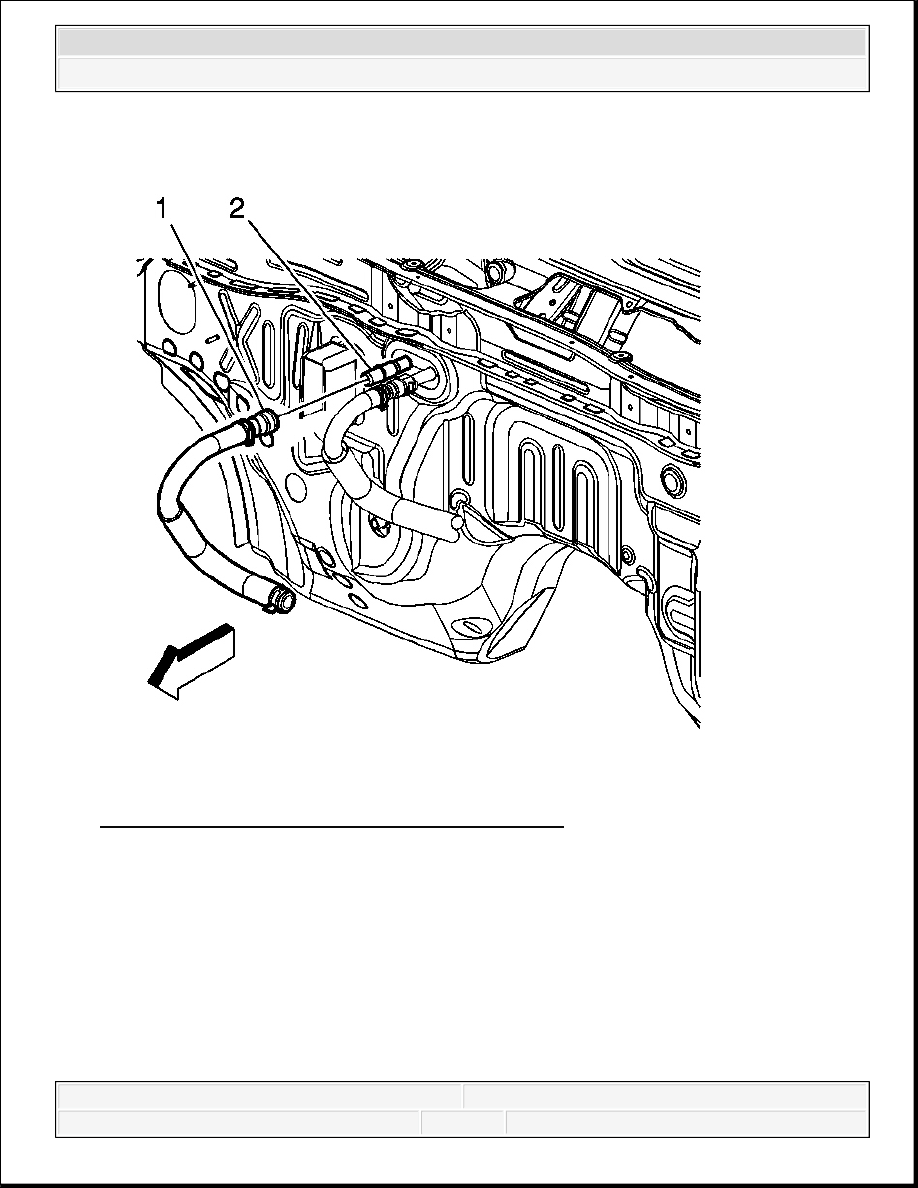

Fig. 307: View Of Inlet Heater Hose Quick Connect
Courtesy of GENERAL MOTORS CORP.

55. Connect the inlet heater hose quick connect (1) to the heater core (2).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

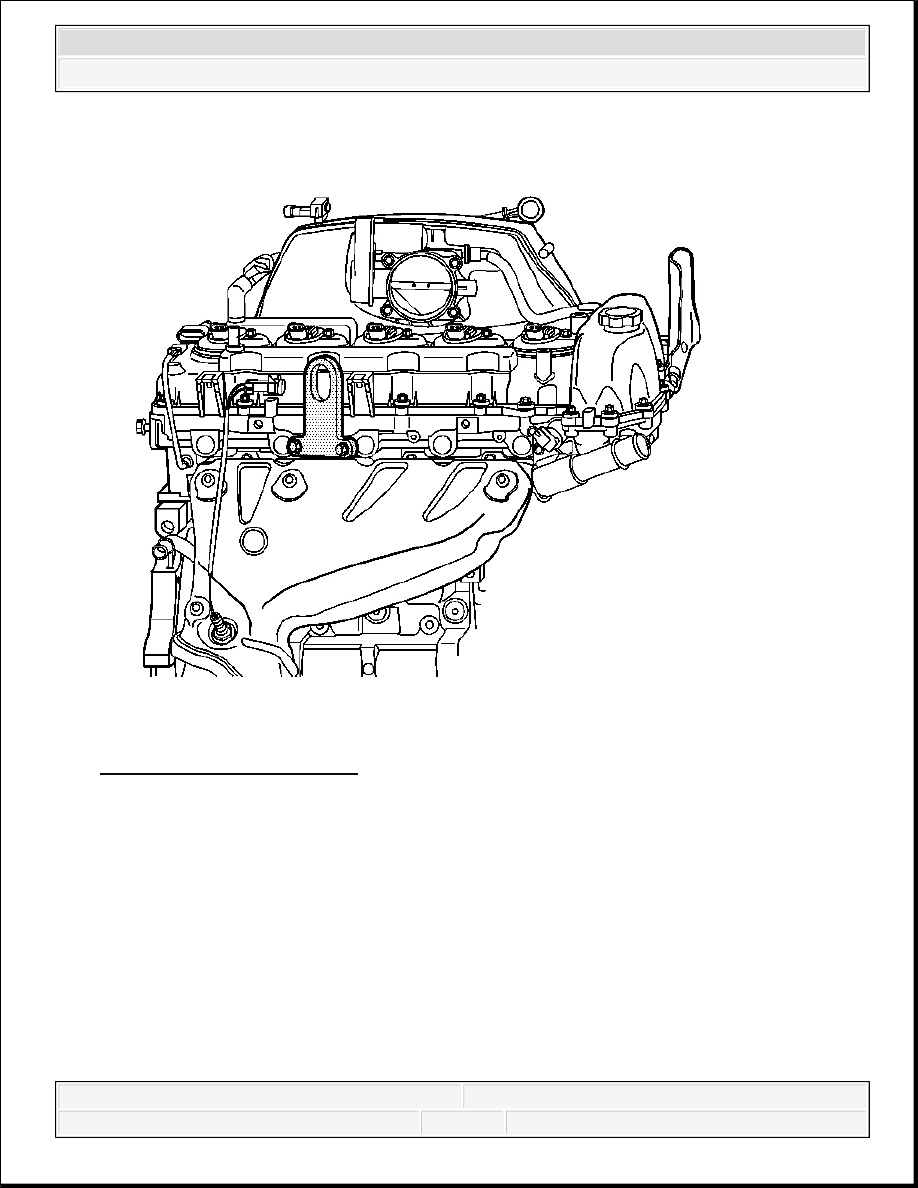

Fig. 308: Identifying J 44220
Courtesy of GENERAL MOTORS CORP.

56. Remove the J 44220 from the cylinder head.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

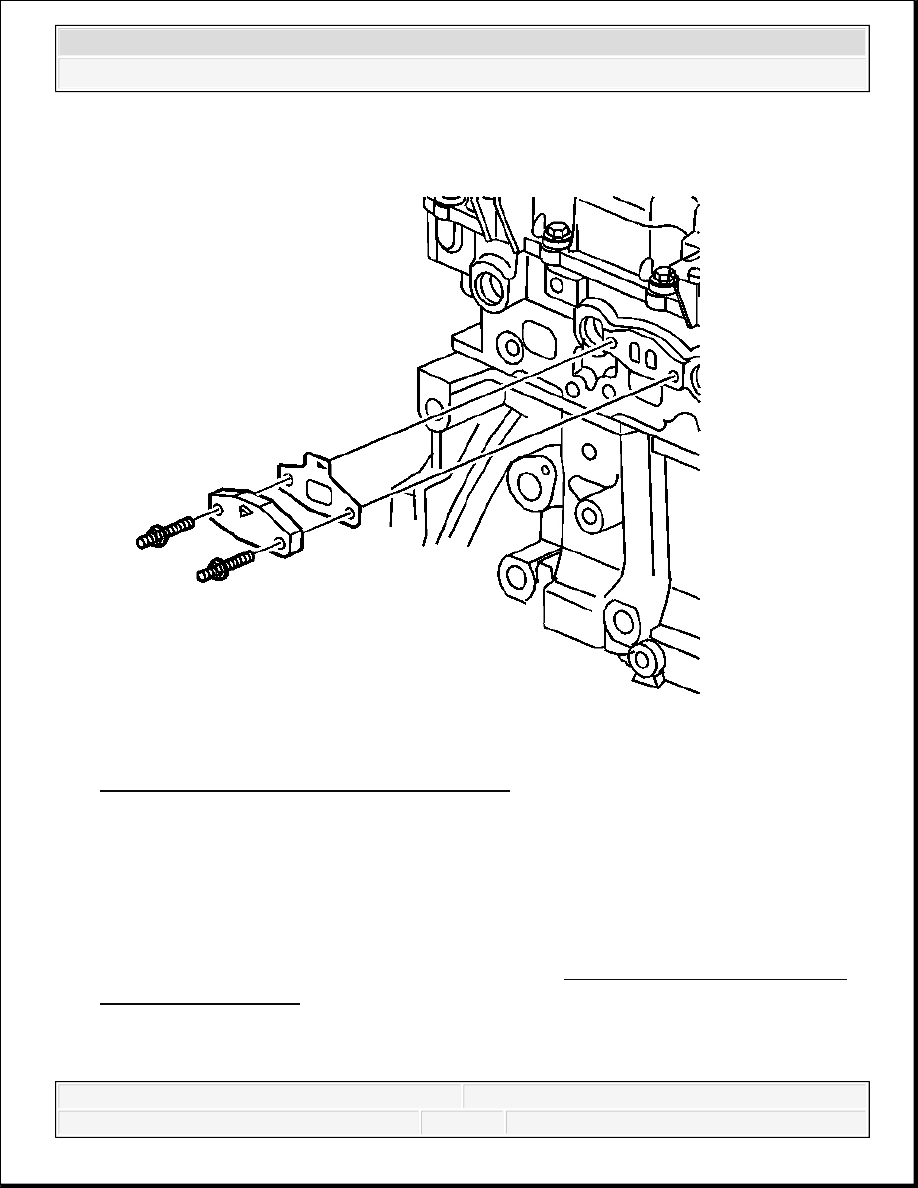

Fig. 309: View Of A.I.R. Injection Pipe Cover
Courtesy of GENERAL MOTORS CORP.

57. Position the AIR pipe cover and NEW gasket to the cylinder head.

58. Install the AIR pipe cover studs.

Tighten: Tighten the AIR cover studs to 25 N.m (18 lb ft).

59. Install the transmission filler tube, if equipped. Refer to Transmission Fluid Filler Tube

and Seal Replacement .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

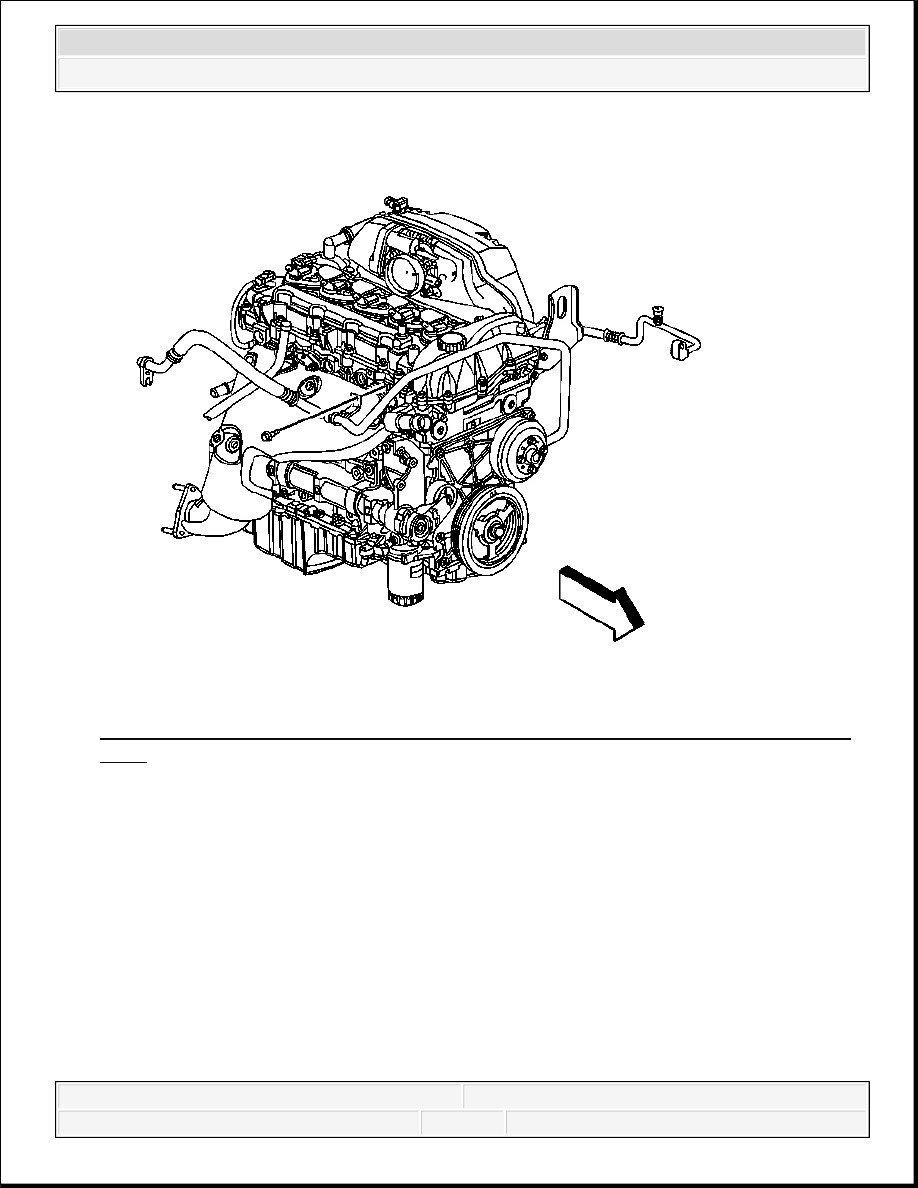

Fig. 310: Identifying Air Conditioning (A/C) Compressor Evaporator Hose Bracket
Bolts
Courtesy of GENERAL MOTORS CORP.

60. Position the A/C compressor evaporator hose bracket to the cylinder head and install the

bolt.

Tighten: Tighten the bolt to 9 N.m (80 lb in).
