Fig. 299: Locating Battery Negative Cable Ground Terminal
Courtesy of GENERAL MOTORS CORP.

40. Install the bolt (5) securing the battery negative cable ground terminal (4) to the engine

block.

Tighten: Tighten the battery negative cable to engine block bolt to 35 N.m (26 lb ft).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

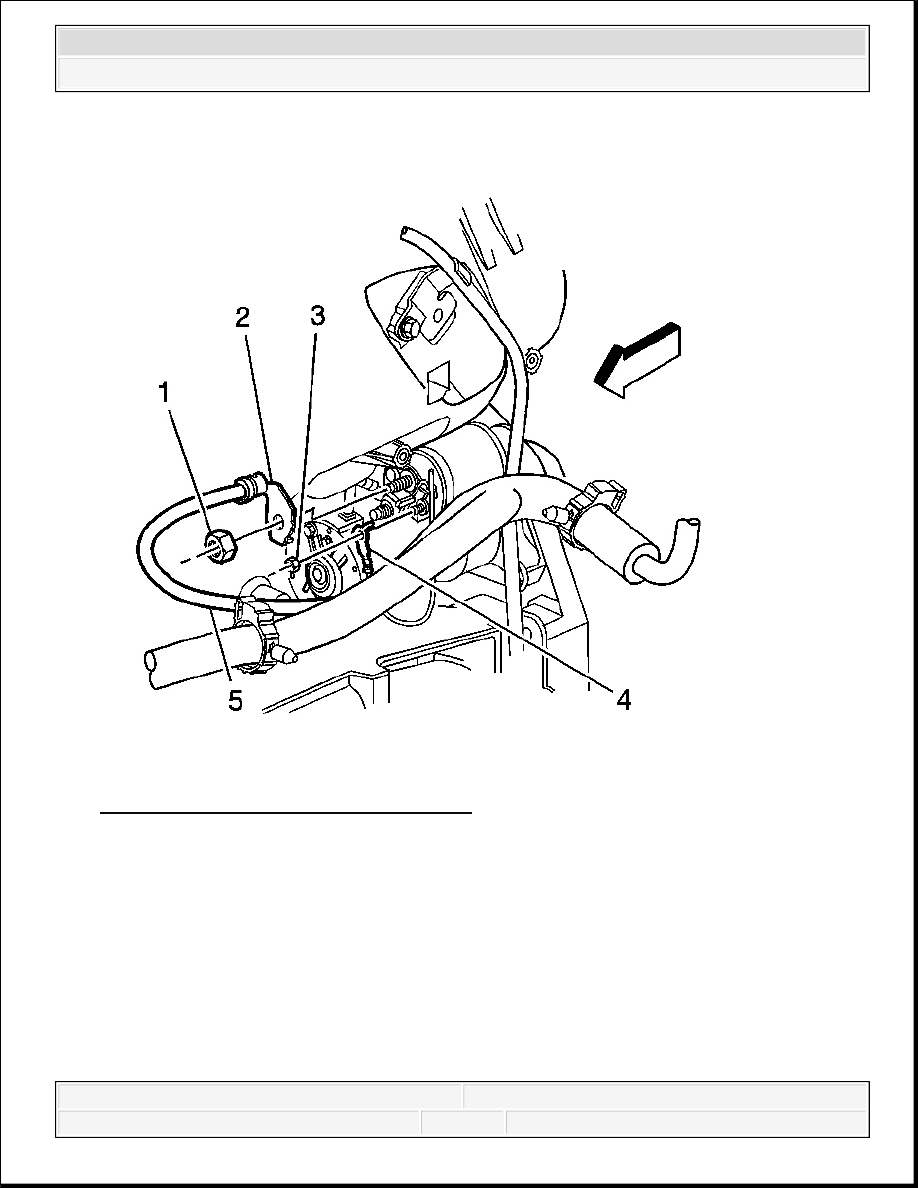

Fig. 300: Locating Positive Battery Cable
Courtesy of GENERAL MOTORS CORP.

41. Connect the battery positive cable (2) to the starter and install the starter terminal nut (1).

Tighten: Tighten the battery positive cable to starter terminal nut to 9 N.m (80 lb in).

42. Connect the lead (4) to the starter solenoid and install the starter solenoid "S" terminal nut

(3).

Tighten: Tighten the starter solenoid "S" terminal nut to 3.5 N.m (31 lb in).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

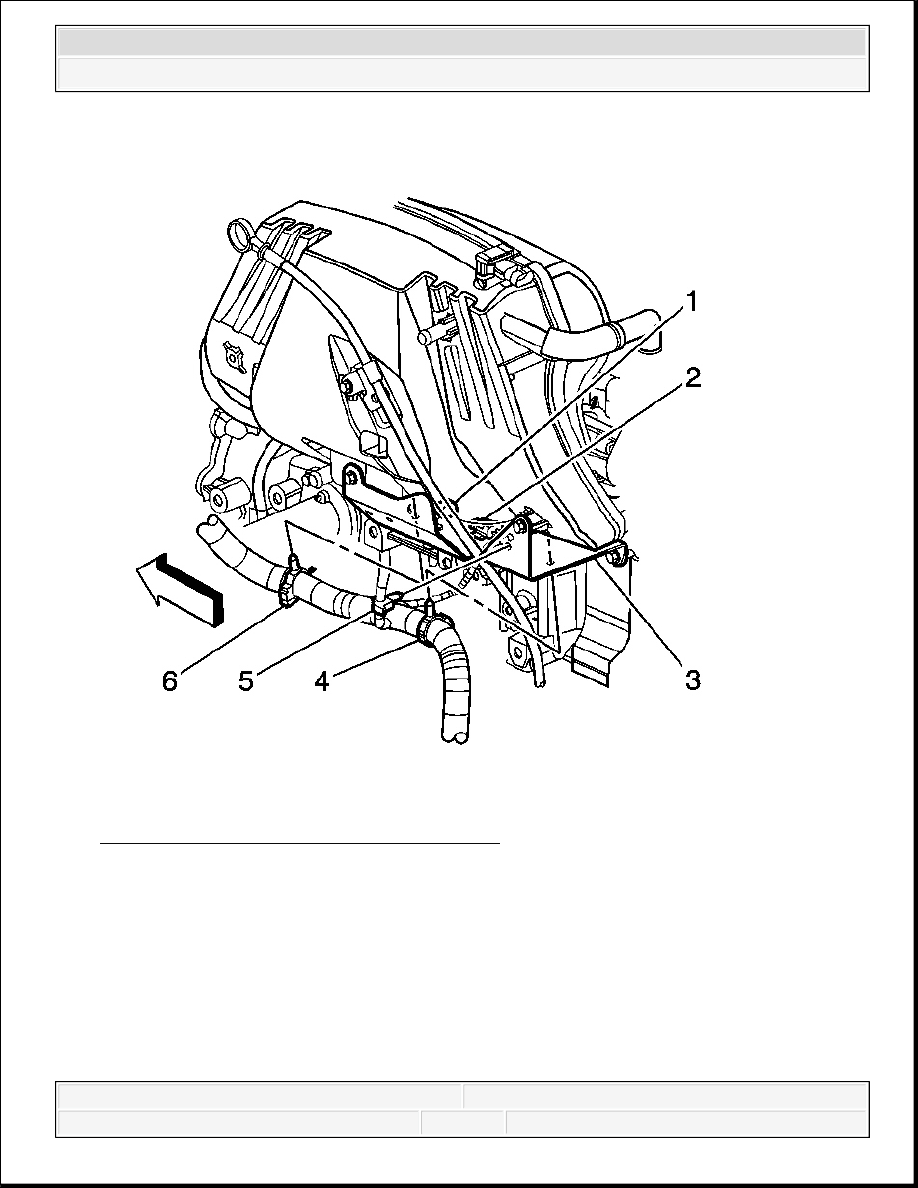

Fig. 301: View Of Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

43. Secure the following wiring harness retainers to the engine wiring harness bracket:

The battery cable

The engine (4, 6)

The MAP sensor (5)

44. Lower the vehicle.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

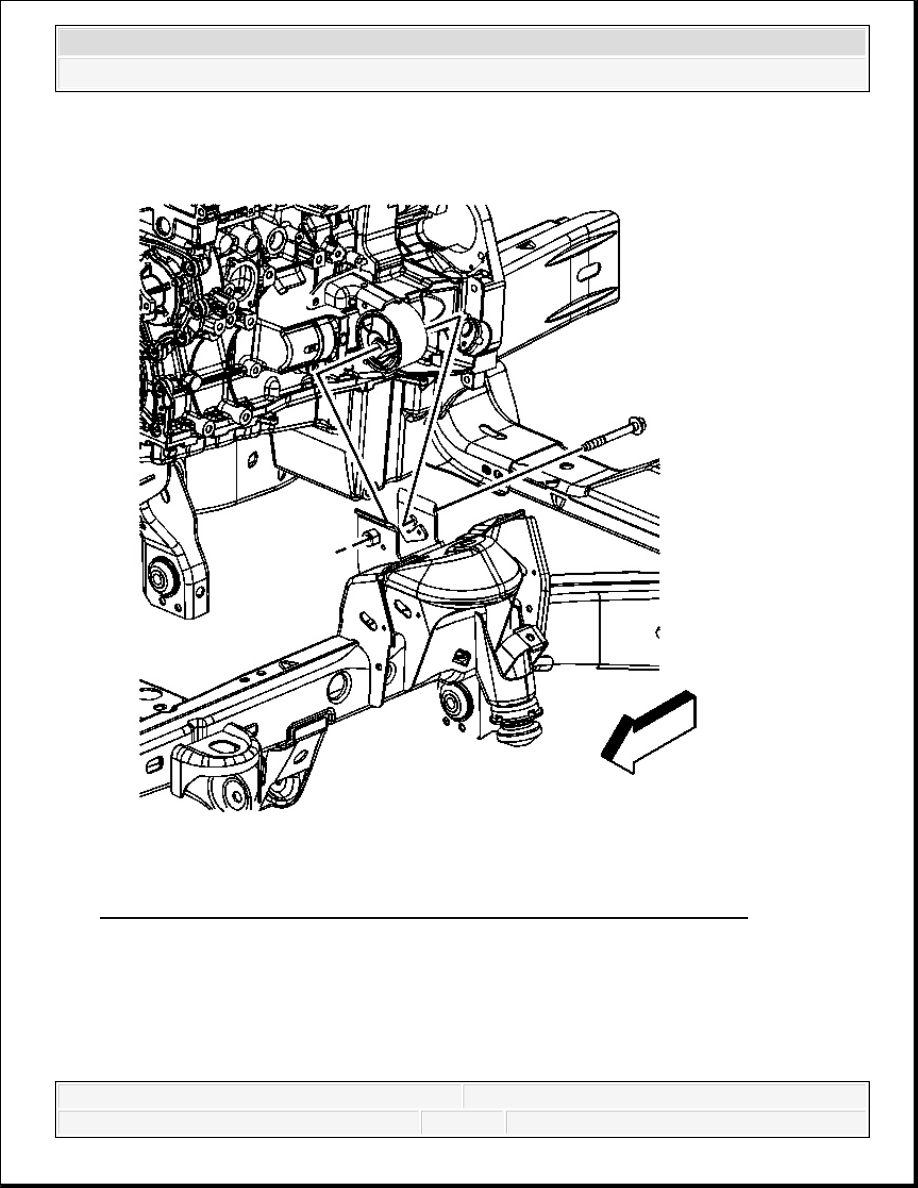

Fig. 302: Locating Left Engine Mount-To-Frame Bracket Through Bolt
Courtesy of GENERAL MOTORS CORP.

45. Install the left engine mount-to-frame bracket bolt.

Tighten: Tighten the engine mount-to-frame bracket bolt to 85 N.m (63 lb ft).
