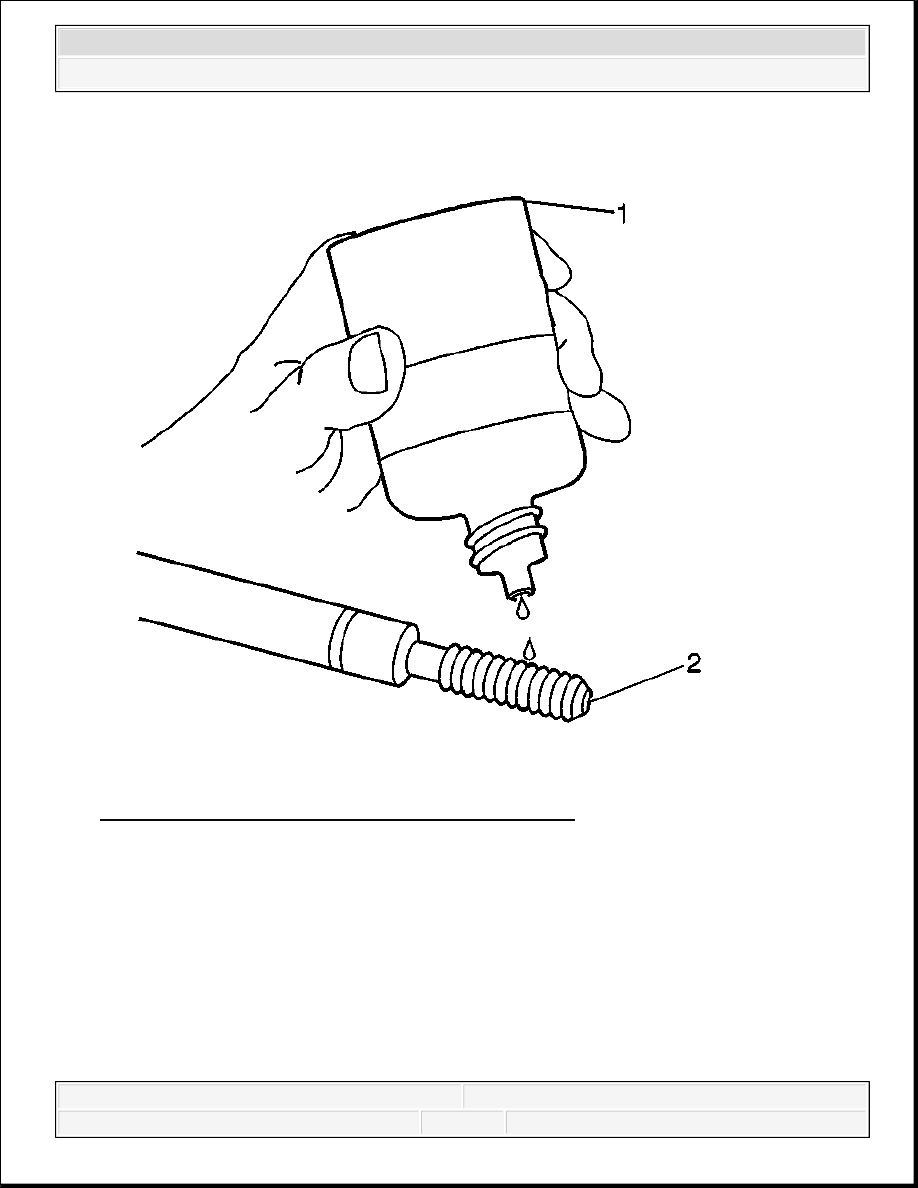

Fig. 501: Lubricating Installer Tool Using Driver Oil
Courtesy of GENERAL MOTORS CORP.

8. Lubricate the threads of the driver installation tool (2) with the driver oil (1) J 42385-110.

IMPORTANT: Do not allow oil or other foreign material to contact the

outside diameter (OD) of the insert.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



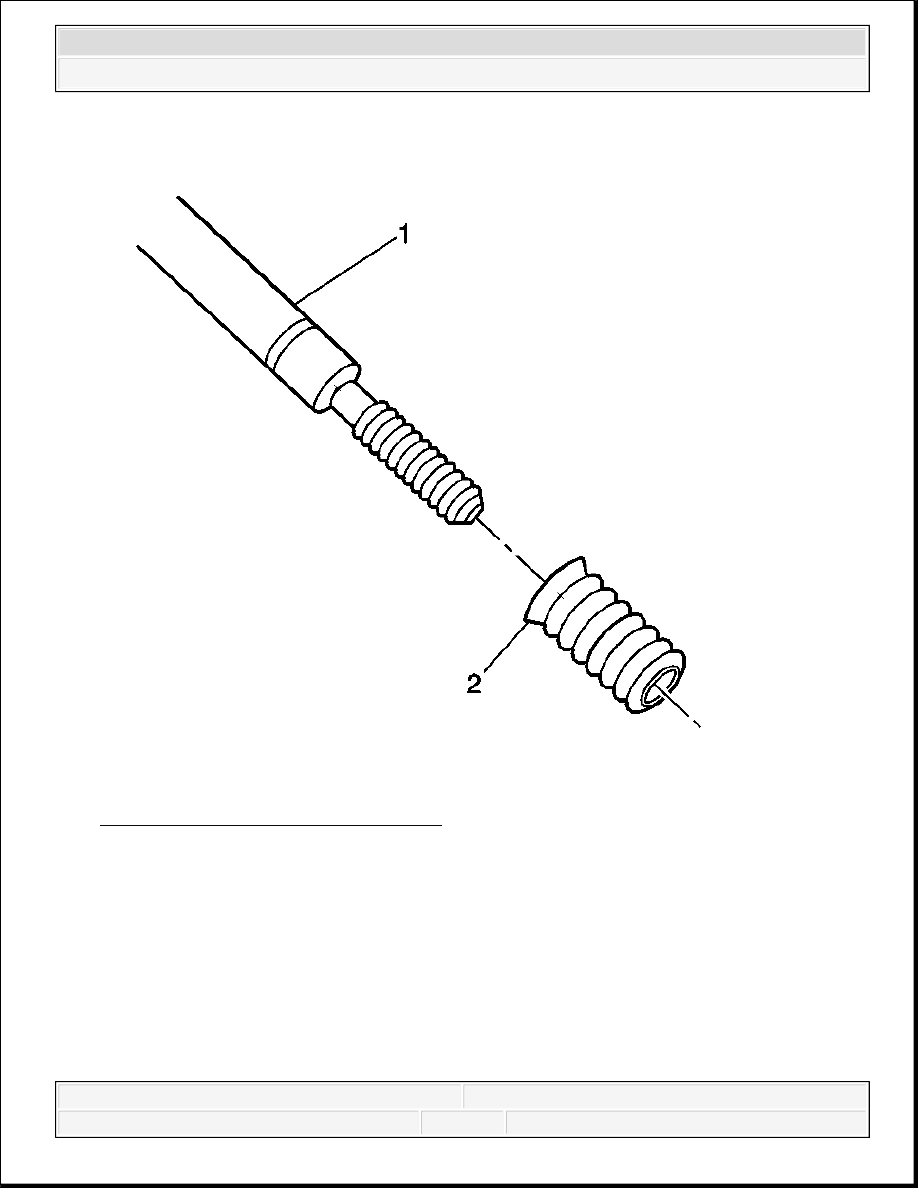

Fig. 502: View of Bushing Type Insert
Courtesy of GENERAL MOTORS CORP.

9. Install the insert (2) onto the driver installation tool (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



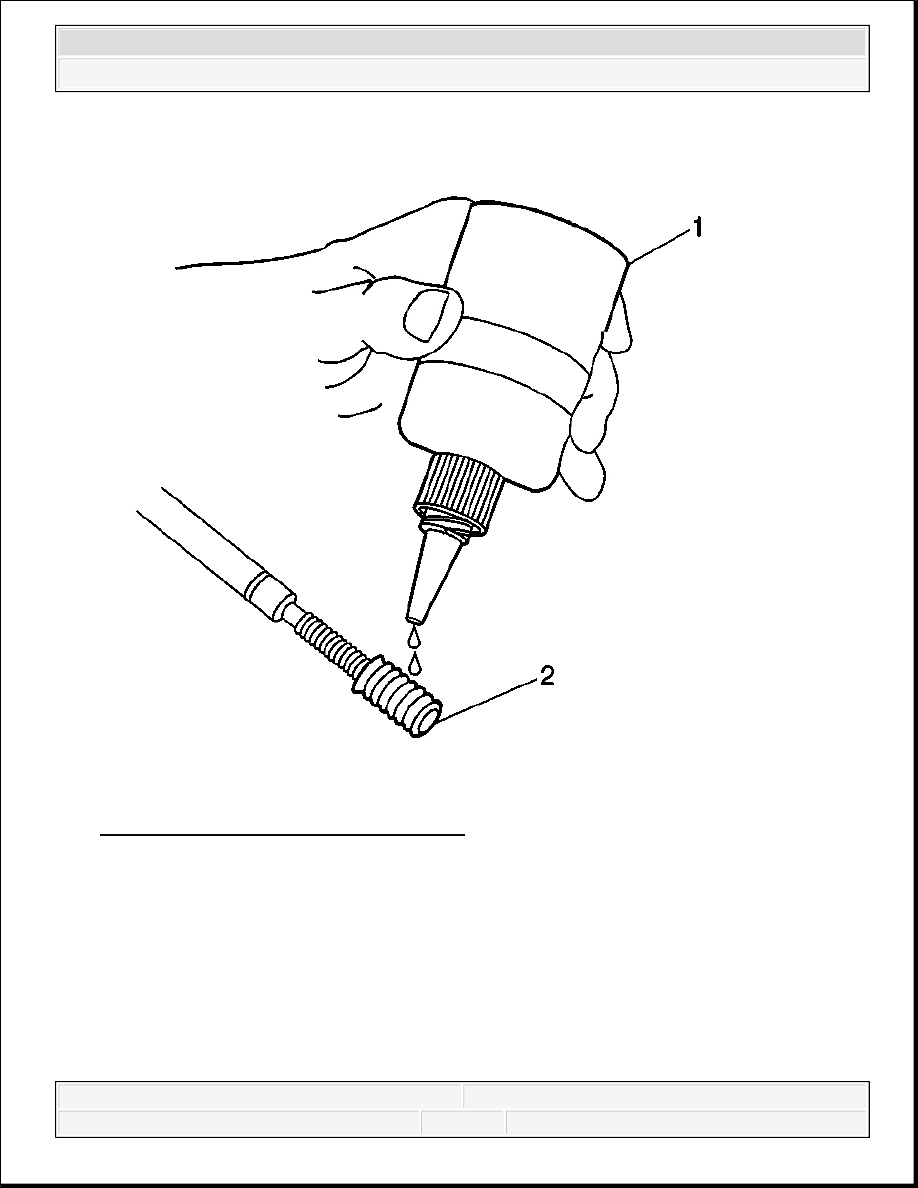

Fig. 503: Applying Threadlock To Insert
Courtesy of GENERAL MOTORS CORP.

10. Apply threadlock sealant GM P/N 12345493 (Canadian P/N 10953488), J 42385-109,

LOCTITE 277® or equivalent (1) to the insert OD threads (2).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

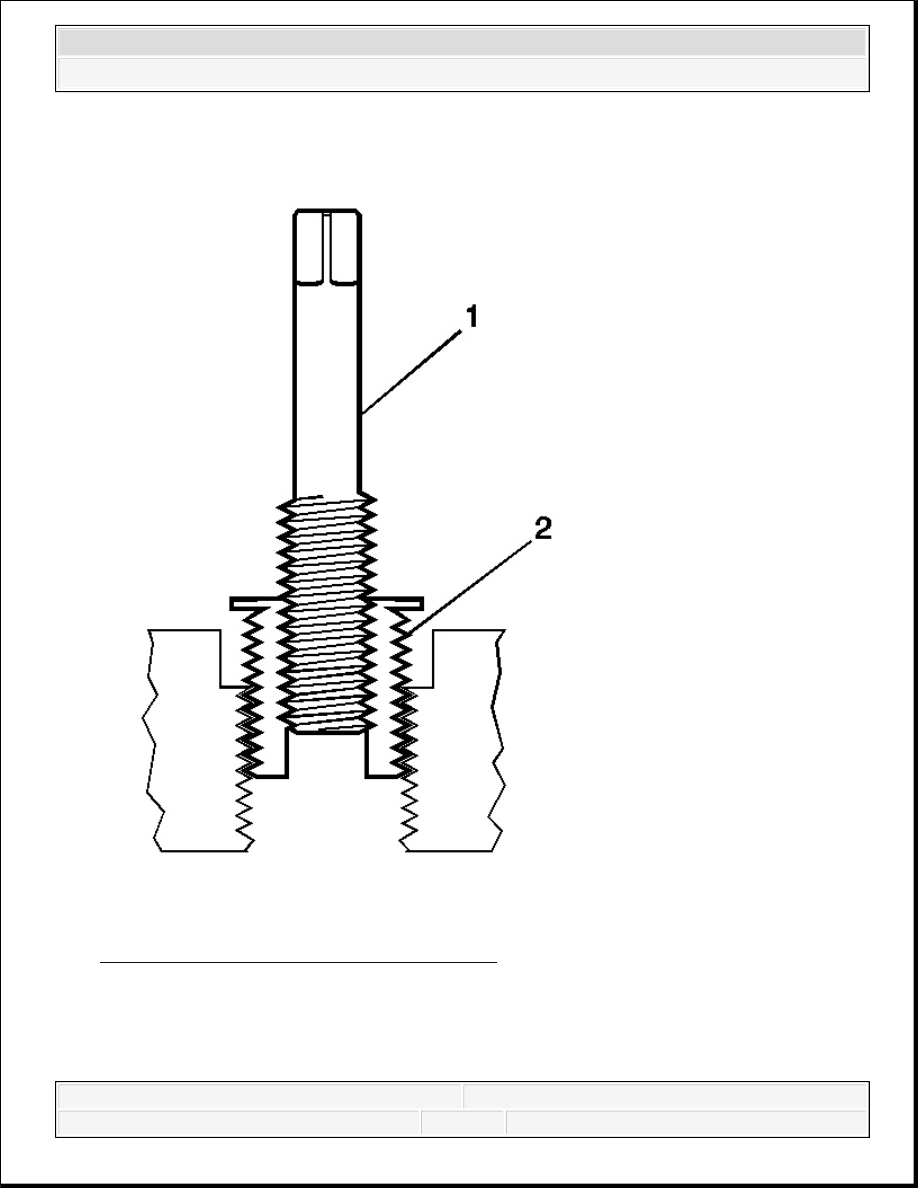

Fig. 504: Installing Insert - Recessed Thread
Courtesy of GENERAL MOTORS CORP.

11. Install the insert (2) into the tapped hole.
