Damaged camshaft lobes

Damaged camshaft sprocket locator slots

Damaged threads

3. Measure the camshaft lobes using a micrometer. The intake camshaft lobes should be a

minimum of 41.5 mm (1.635 in). The exhaust camshaft lobes should be a minimum of 41
mm (1.615 in).

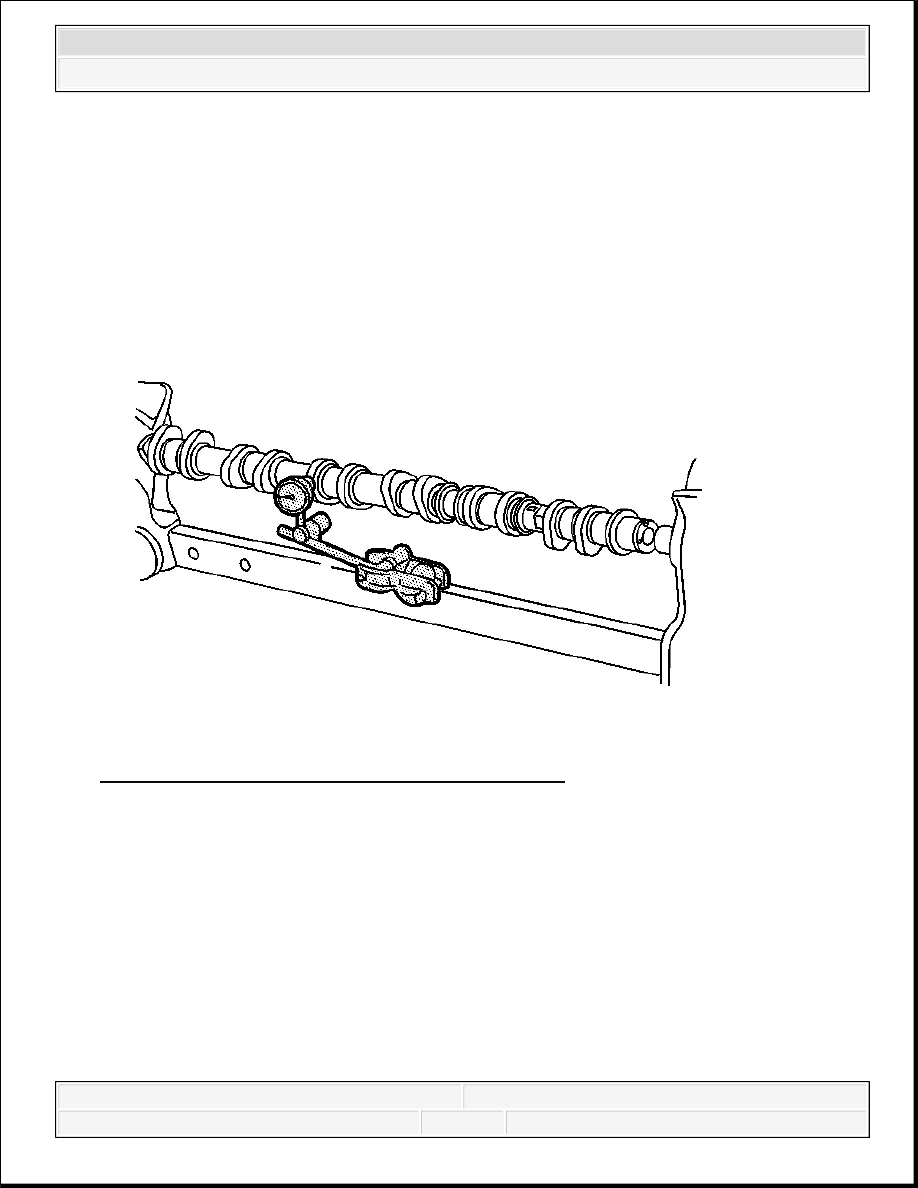

Fig. 433: Measuring Camshaft Runout & Lobe Lift
Courtesy of GENERAL MOTORS CORP.

4. Use J 7872 to measure the camshaft runout.

1. Set the camshaft in V-blocks between the centers.

2. Measure the intermediate camshaft journal.

5. Use J 7872 to measure the camshaft lobe lift.

1. Lubricate the camshaft to V-block contact areas with engine oil.

2. Set the camshaft on V-blocks.

3. Measure the camshaft lobe lift.

6. If the runout or camshaft lobe lift is not within specifications, replace the camshaft.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



TIMING CHAIN AND SPROCKETS CLEANING AND INSPECTION

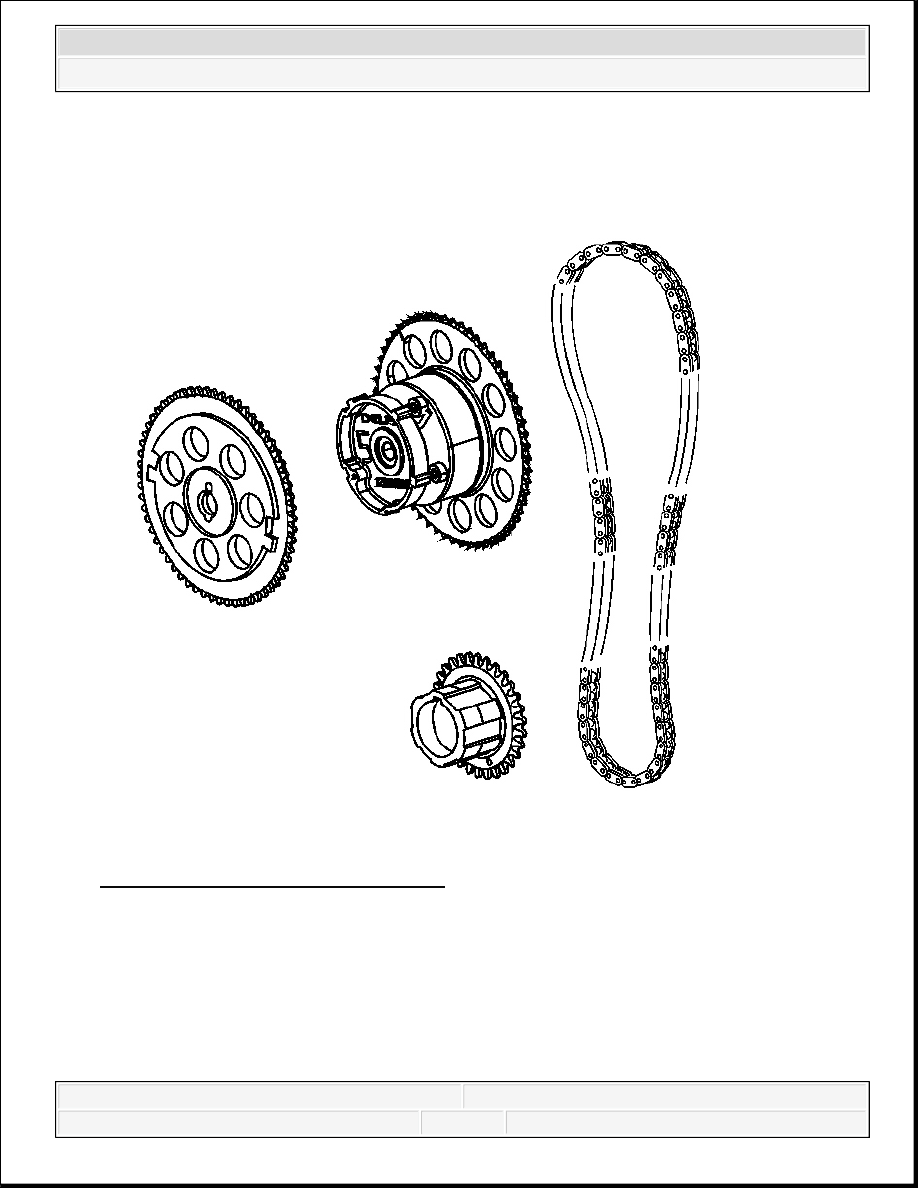

Fig. 434: Timing Chain and Sprockets
Courtesy of GENERAL MOTORS CORP.

1. Inspect the timing chain sprockets for cracks or teeth that are worn, broken, or chipped.

2. Inspect the dowel pin for wear or damage.

3. Inspect the timing chain for binding or stretching.

4. Inspect the crankshaft sprocket keyway and locating dowel pin in the crankshaft for

damage.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



5. Inspect the timing chain shoe and guide for excessive wear or cracks.

6. Inspect the timing chain tensioner for damage.

7. Replace the timing chain and sprockets if damaged.

VALVE ROCKER ARM AND VALVE LASH ADJUSTER CLEANING AND INSPECTION

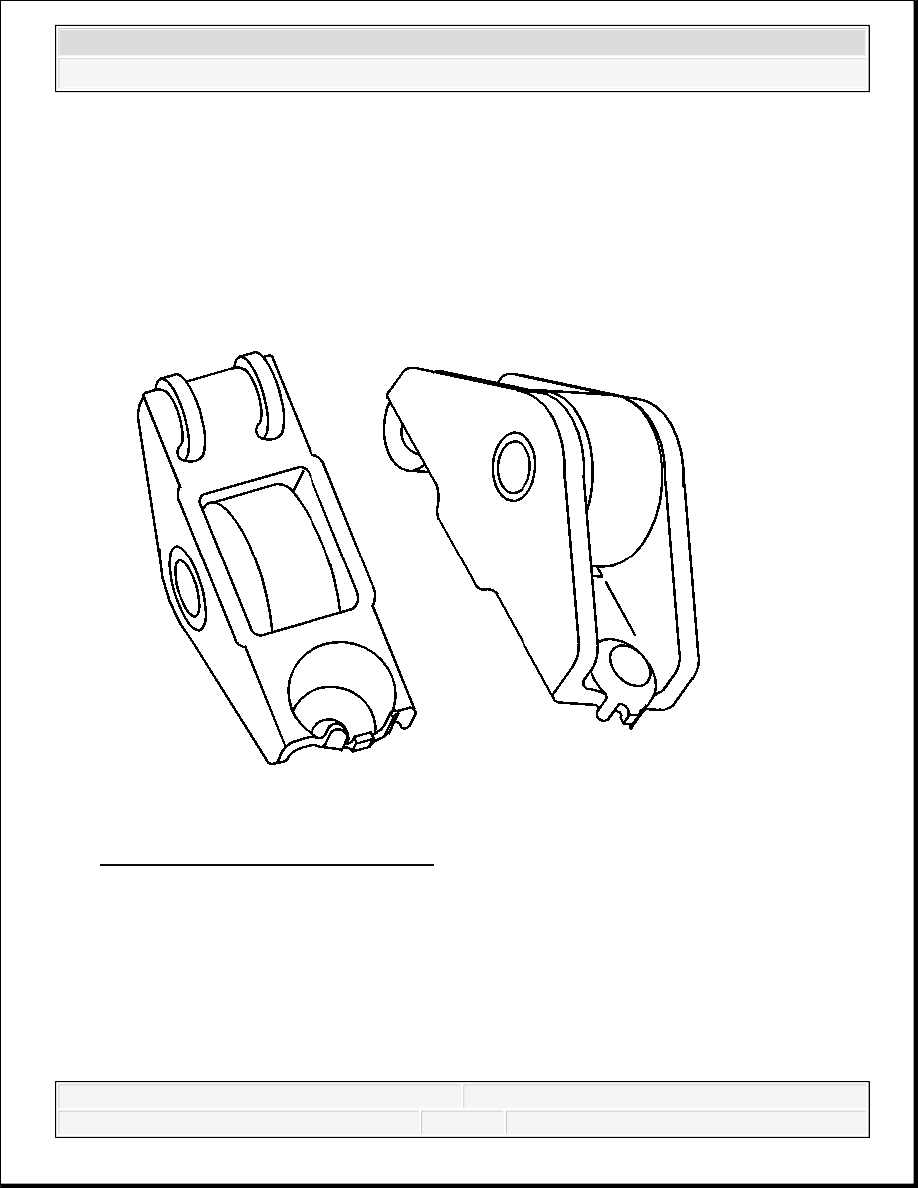

Fig. 435: View Of Valve Rocker Arm
Courtesy of GENERAL MOTORS CORP.

1. Clean the valve rocker arms and valve lash adjusters in cleaning solvent.

2. Dry the valve rocker arms and valve lash adjusters with compressed air.

3. Inspect the valve rocker arms for the following conditions:

Excessive wear at the valve contact or valve lash adjuster socket area

A loose or damaged pin

A worn or damaged roller. The roller should rotate freely with no binding or



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



roughness.

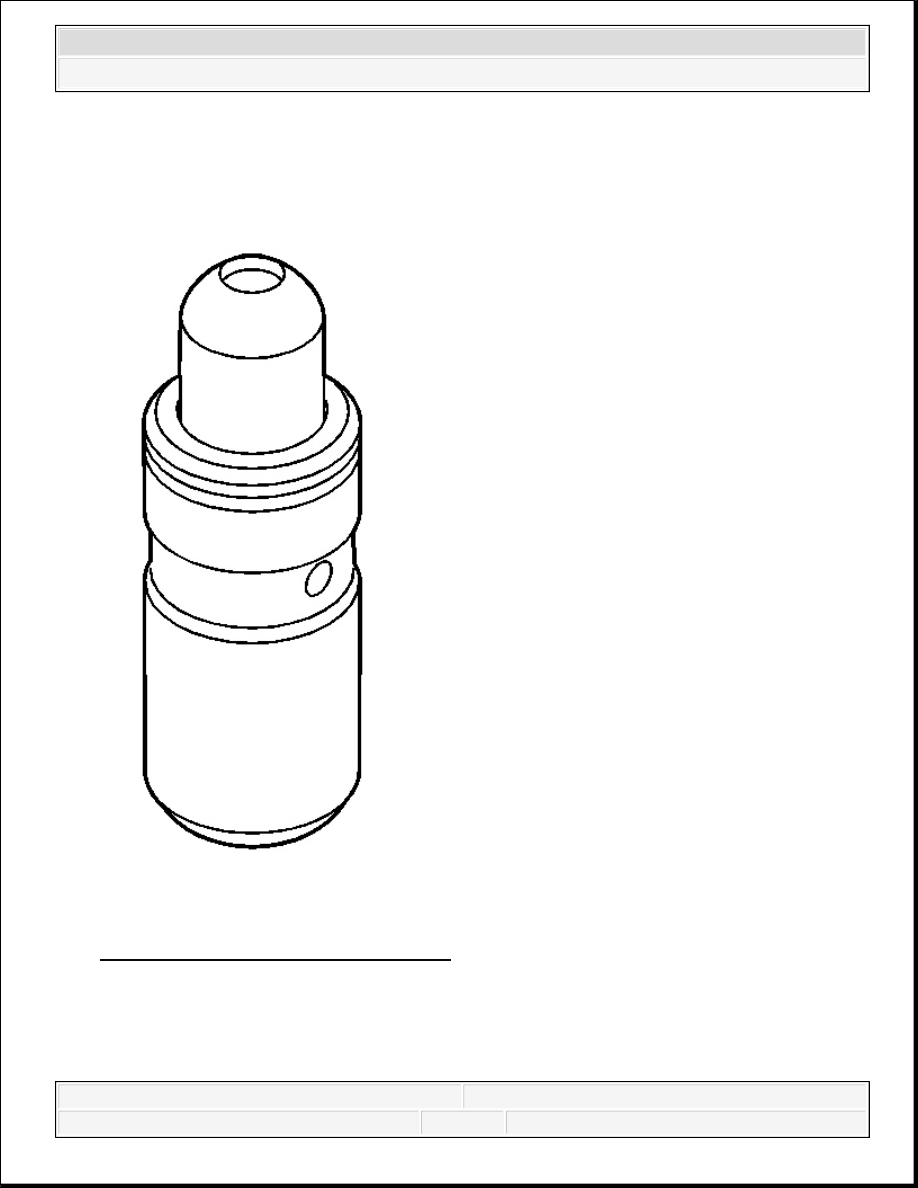

Fig. 436: View Of Valve Lash Adjuster
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Keep the valve rocker arms and valve lash adjusters in the

order from where they where removed.
