Hummer H3. Manual - part 1775





Fig. 49: Ignition Lock Solenoid Circuit



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3



Fig. 50: Shift Interlock Circuit

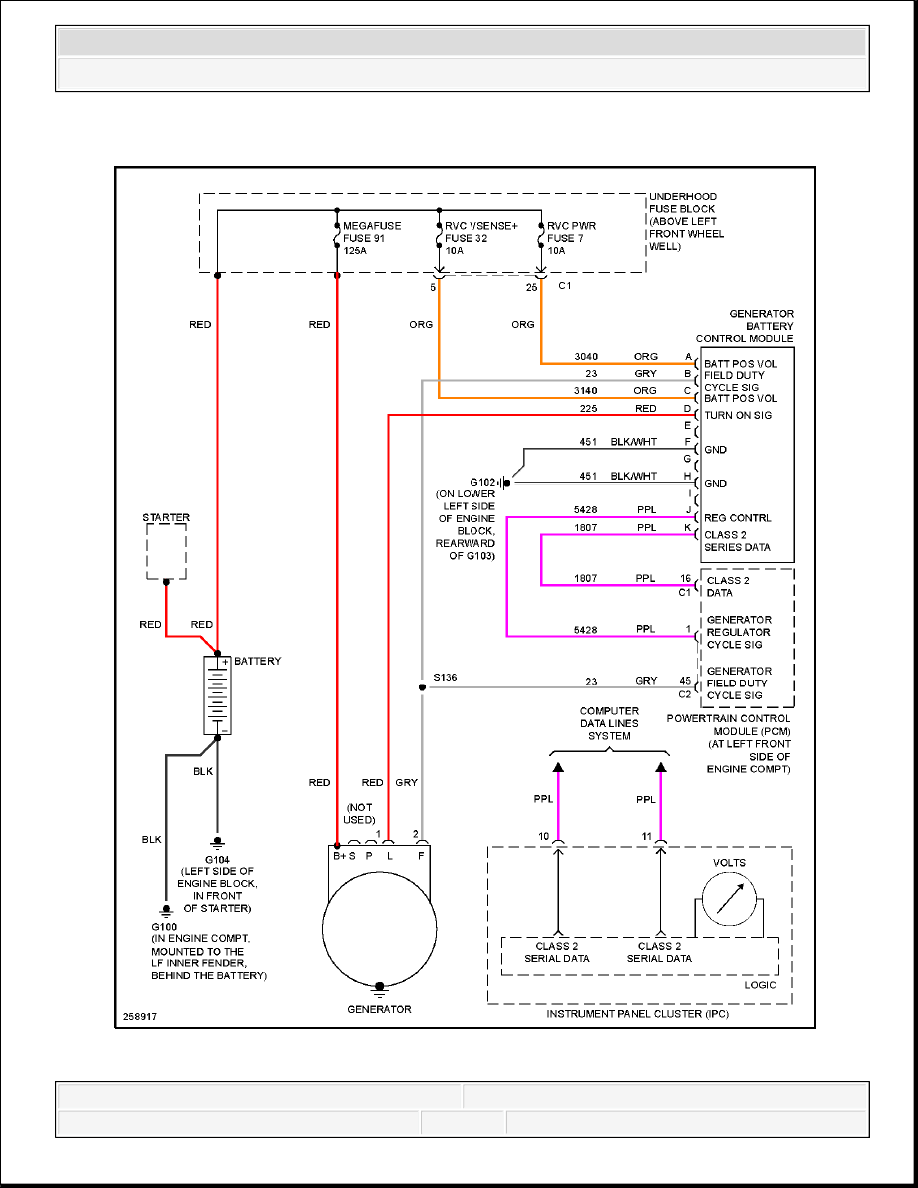

STARTING/CHARGING



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3
