Hummer H3. Manual - part 1774





Fig. 47: Premium Radio Circuit (2 of 2)



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3



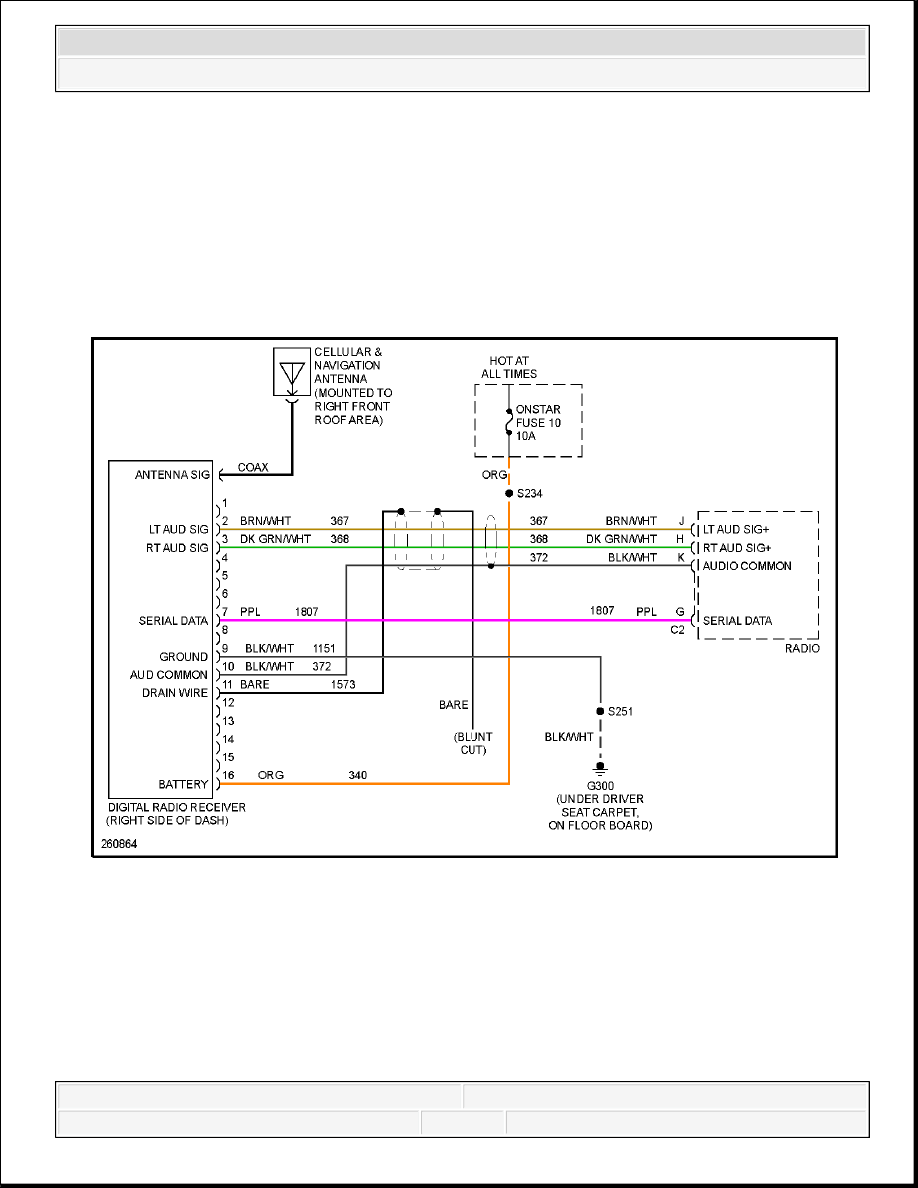

Fig. 48: Satellite Radio Circuit

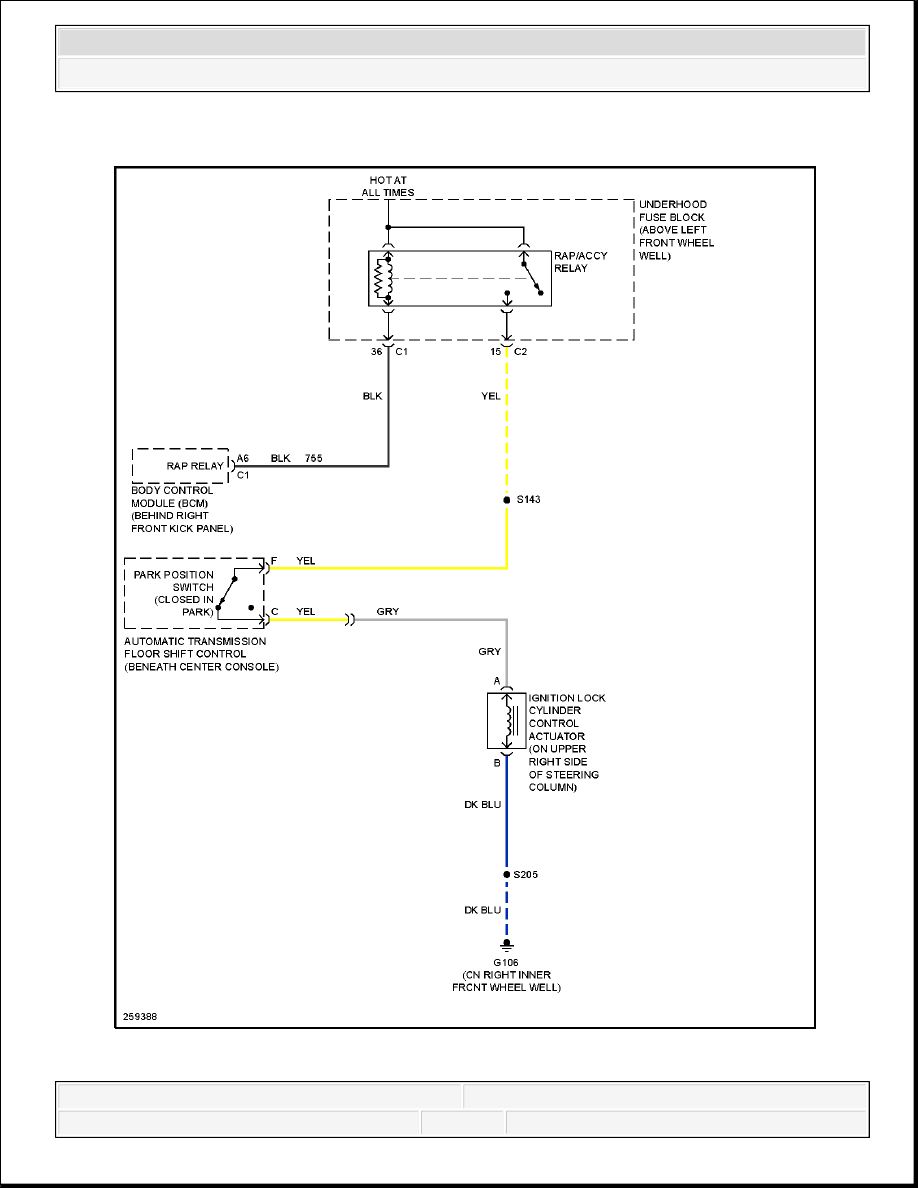

SHIFT INTERLOCK



2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3





2007 Hummer H3

2007 SYSTEM WIRING DIAGRAMS Hummer - H3
