Hummer H3. Manual - part 1735

Rear Window Washer Fluid Pump (LHD) Connector Terminal Identification

Rear Window Washer Fluid Pump (RHD)

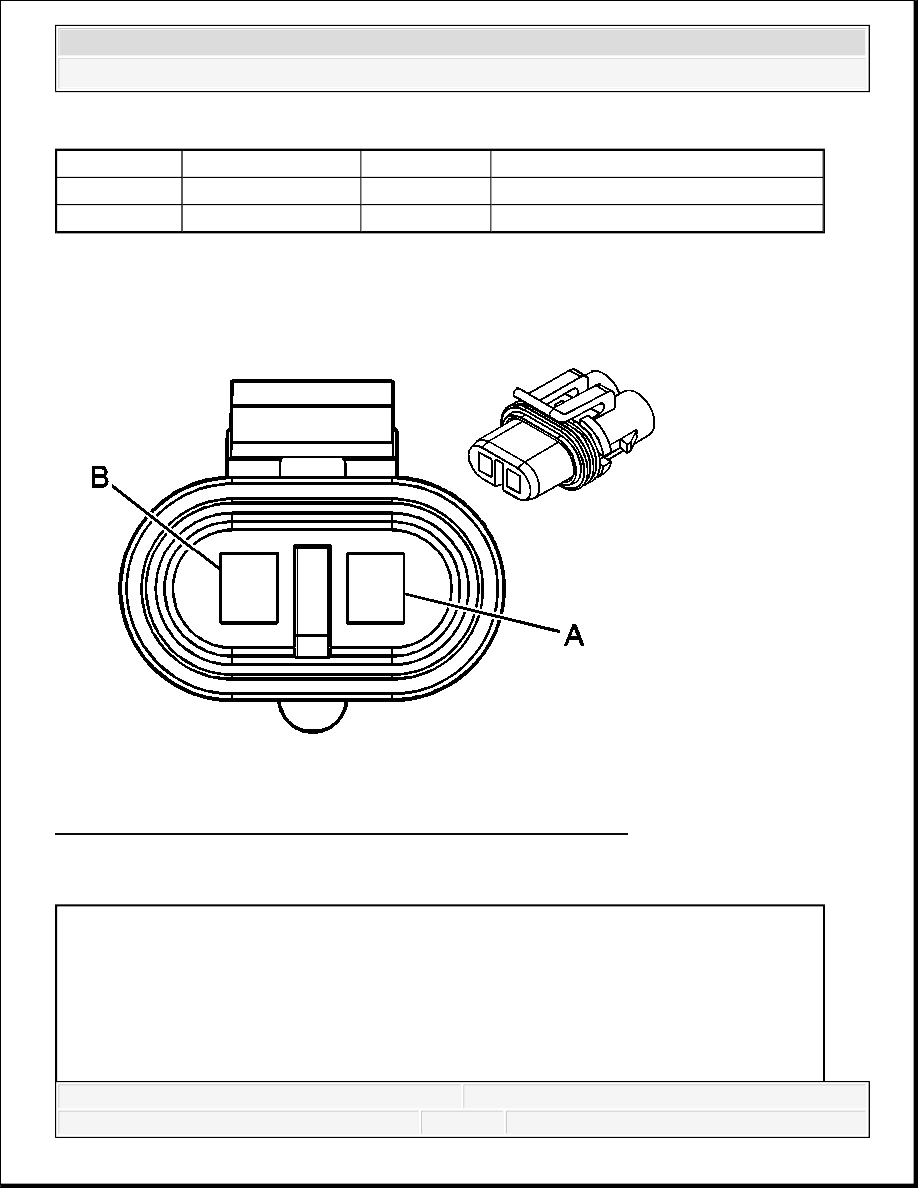

Fig. 8: Rear Window Washer Fluid Pump Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Window Washer Fluid Pump Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

D-GN

392

Rear Window Washer Switch Signal

B

YE

343

Accessory Voltage

Connector Part Information

OEM: 12020599

Service: 12102664

Description: 2-Way F Metri-Pack 280 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



Rear Window Washer Fluid Pump (RHD) Connector Terminal Identification

Rear Window Wiper Motor

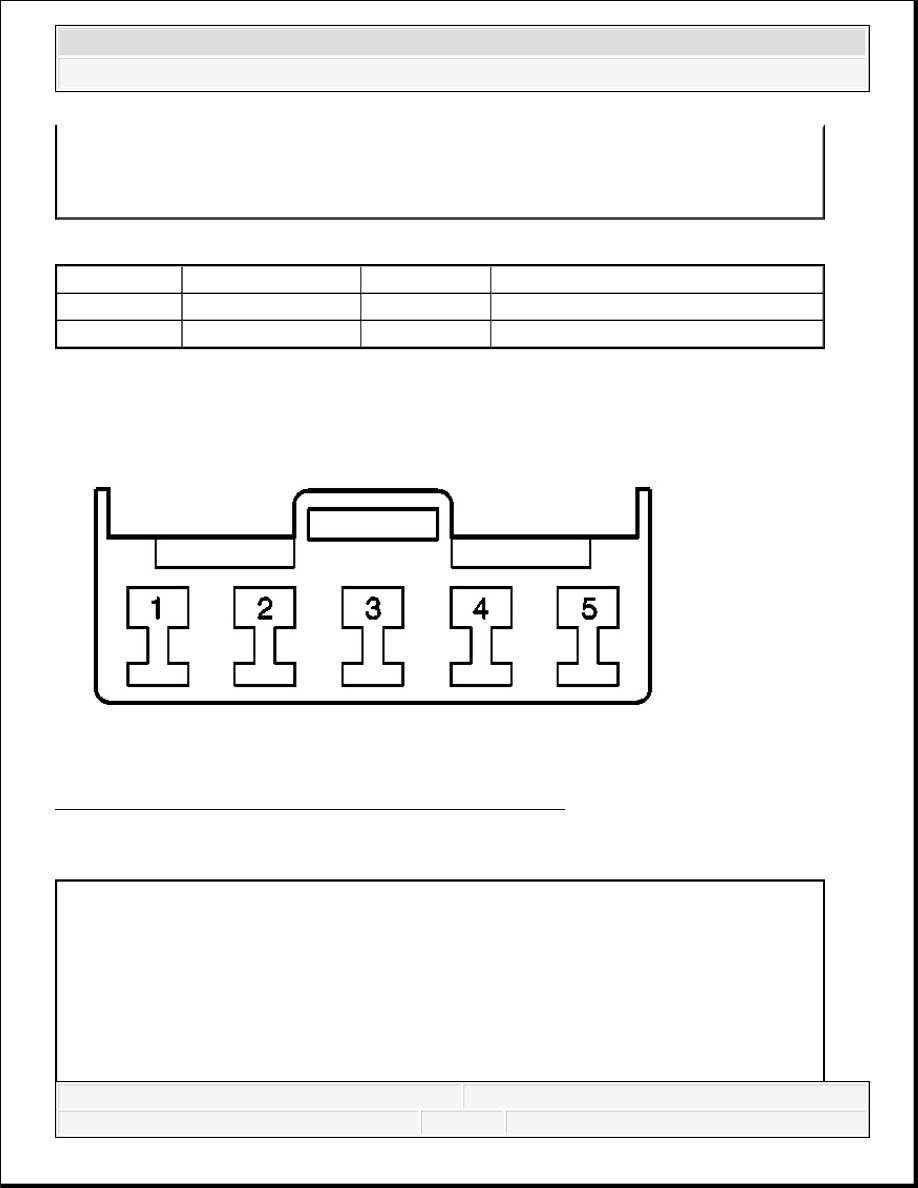

Fig. 9: Rear Window Wiper Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Window Wiper Motor Connector Parts Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

D-GN

392

Rear Window Washer Switch Signal

B

YE

343

Accessory Voltage

Connector Part Information

OEM: 1300-3111

Service: 88988645

Description: 5-Way F 090 Series (WH)

Terminal Part Information

Pins: 1, 5



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



Rear Window Wiper Motor) Connector Terminal Identification

Rear Window Wiper/Washer Switch

Terminal/Tray: 8240-4892/22

Core/Insulation Crimp: 2/4

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 3-4

Terminal/Tray: 8240-4882/22

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pin

Wire Color

Circuit No.

Function

1

YE

143

Accessory Voltage

2

D-GN

392

Rear Window Washer Switch Signal

3

WH

393

Rear Window Wiper Delay 1 Signal

4

GY

391

Rear Window Wiper Delay 2 Signal

5

BK

1450

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



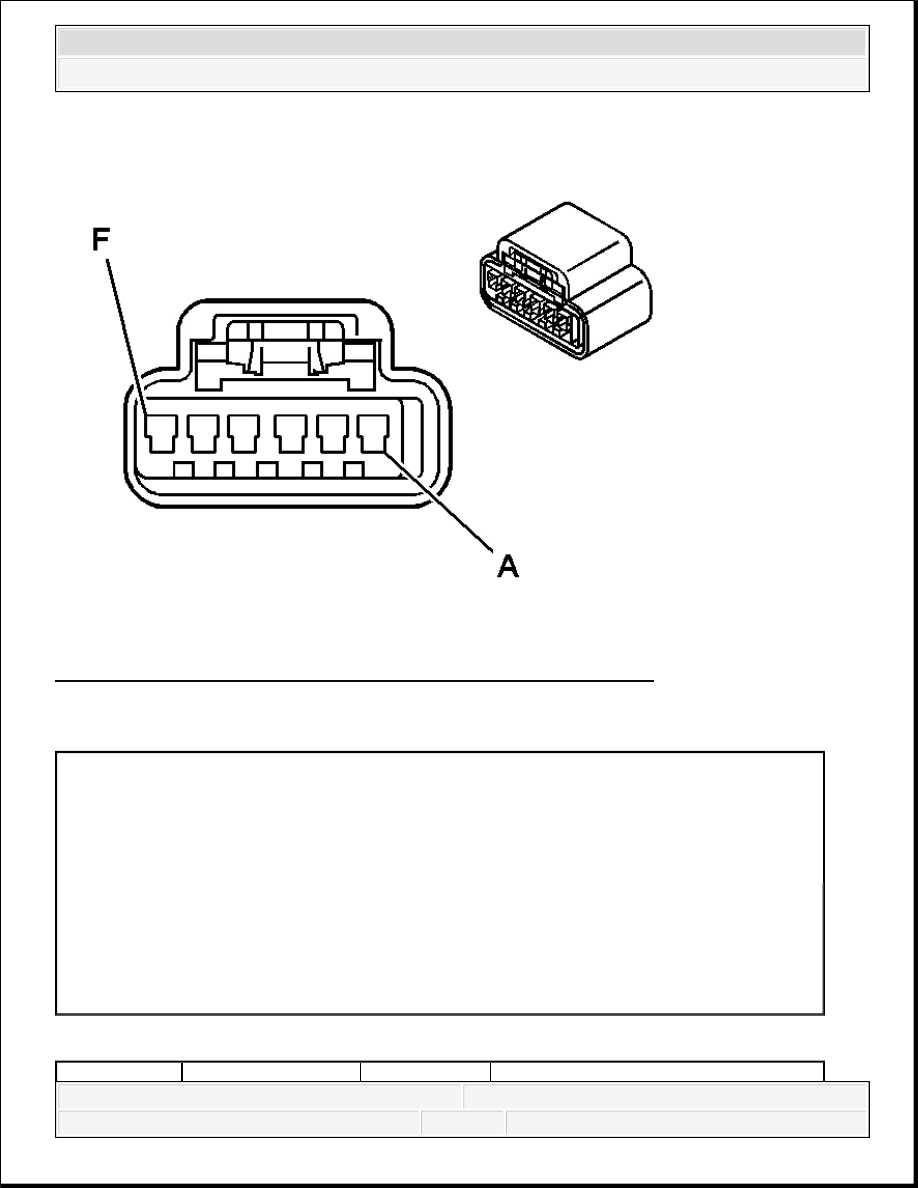

Fig. 10: Rear Window Wiper/Washer Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Window Wiper/Washer Switch Connector Parts Information

Rear Window Wiper/Washer Switch) Connector Terminal Identification

Connector Part Information

OEM: 15332141

Service: 88986249

Description: 6-Way F GT 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12191811/3

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3
