Wipers and Washers - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

WIPER/WASHER SCHEMATICS

Application

Specification

Metric

English

Front Wiper Arm Shaft Nut

21 N.m

15 lb ft

Front Wiper Motor Bolts

12 N.m

9 lb ft

Rear Wiper Arm Nut

9 N.m

80 lb in

Rear Wiper Motor Bolts

10 N.m

89 lb in

Washer Solvent Reservoir Nuts

10 N.m

89 lb in

Wiper Motor Transmission Bolts

10 N.m

89 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



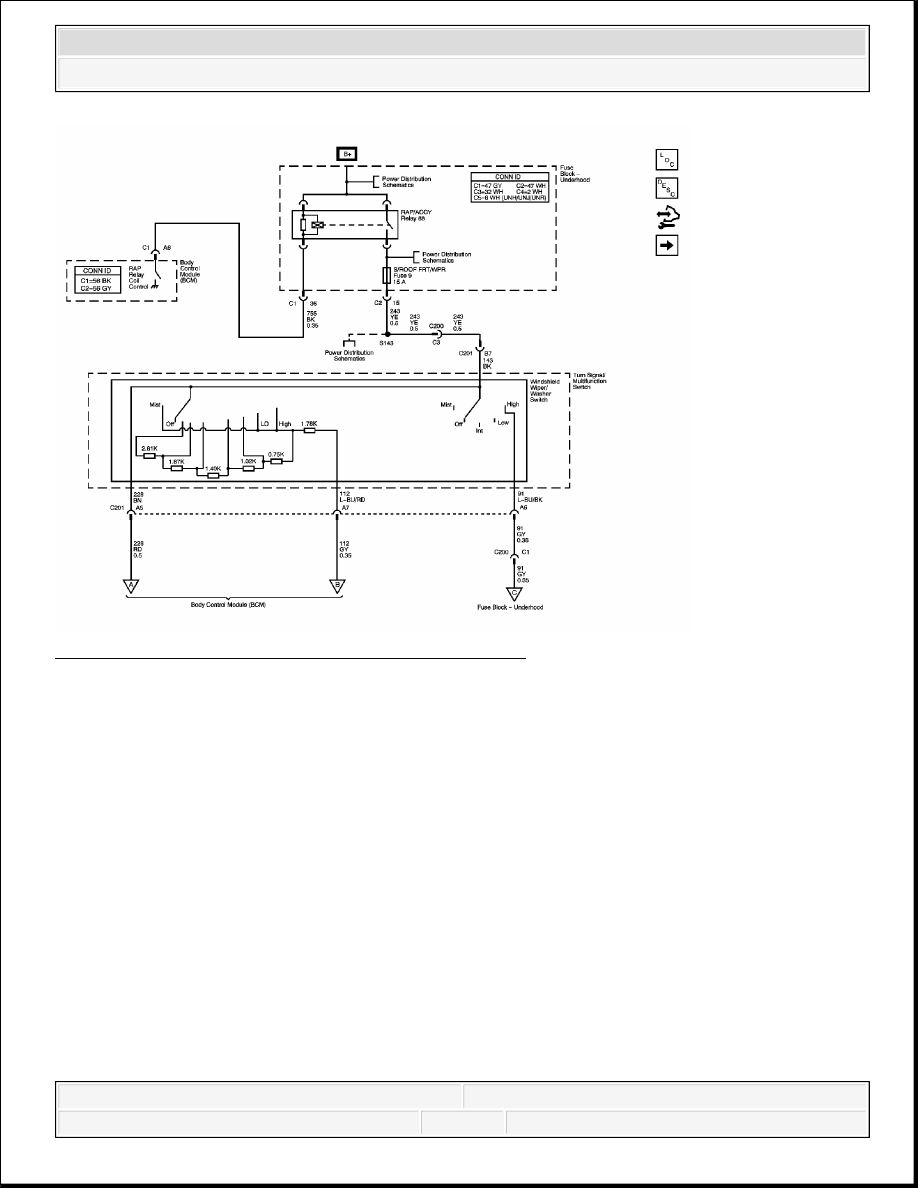

Fig. 1: Windshield Wiper/Washer Switch Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3

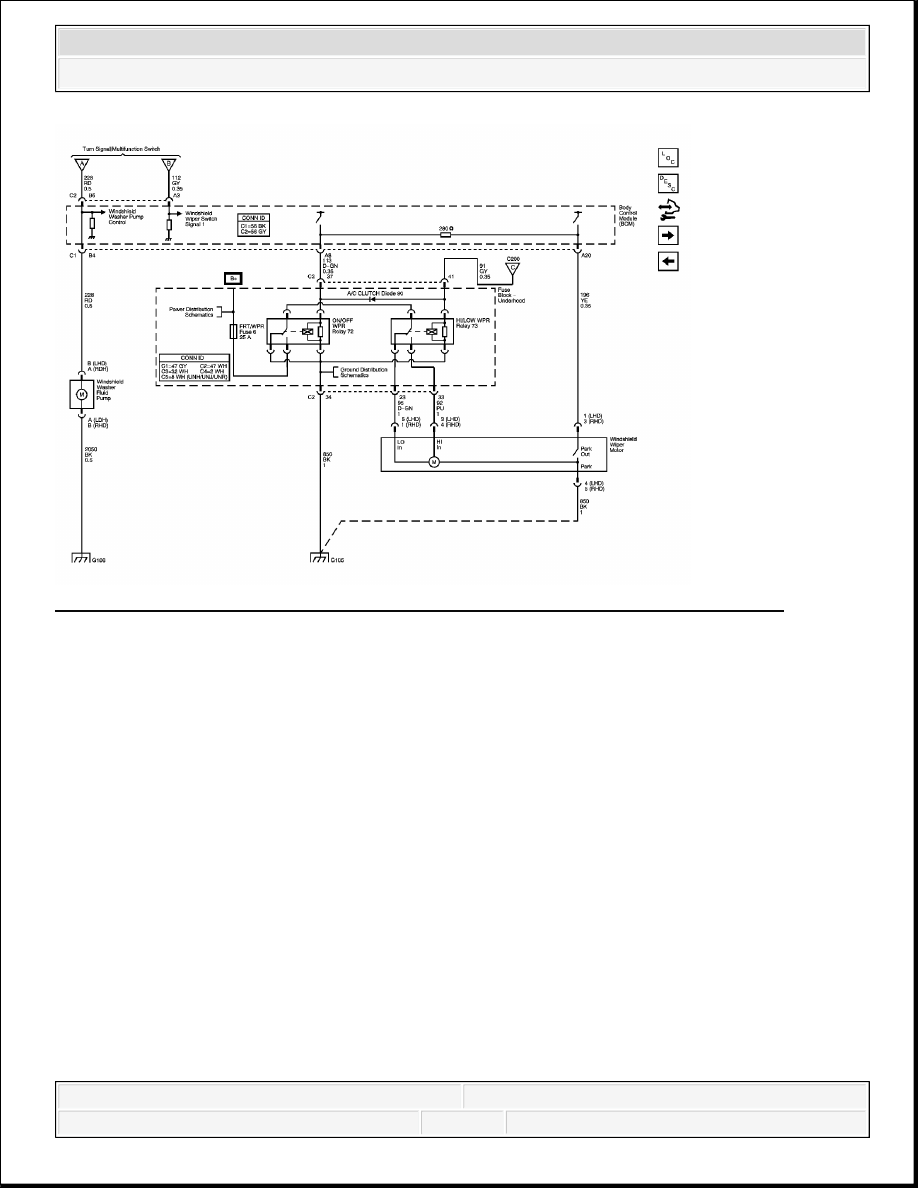

Fig. 2: Windshield Washer Fluid Pump and Windshield Wiper Motor Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3

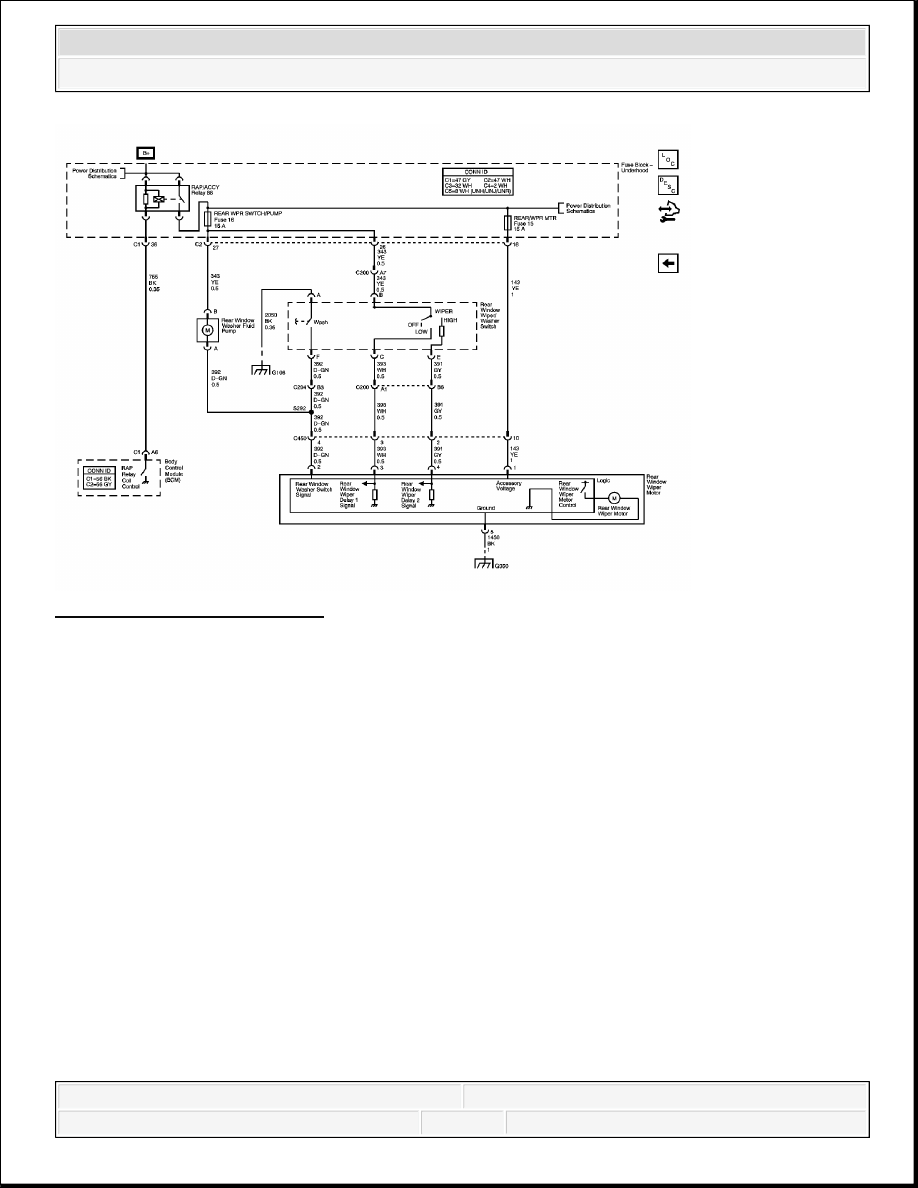

Fig. 3: Rear Wiper Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

WIPER/WASHER COMPONENT VIEWS
