Hummer H3. Manual - part 172

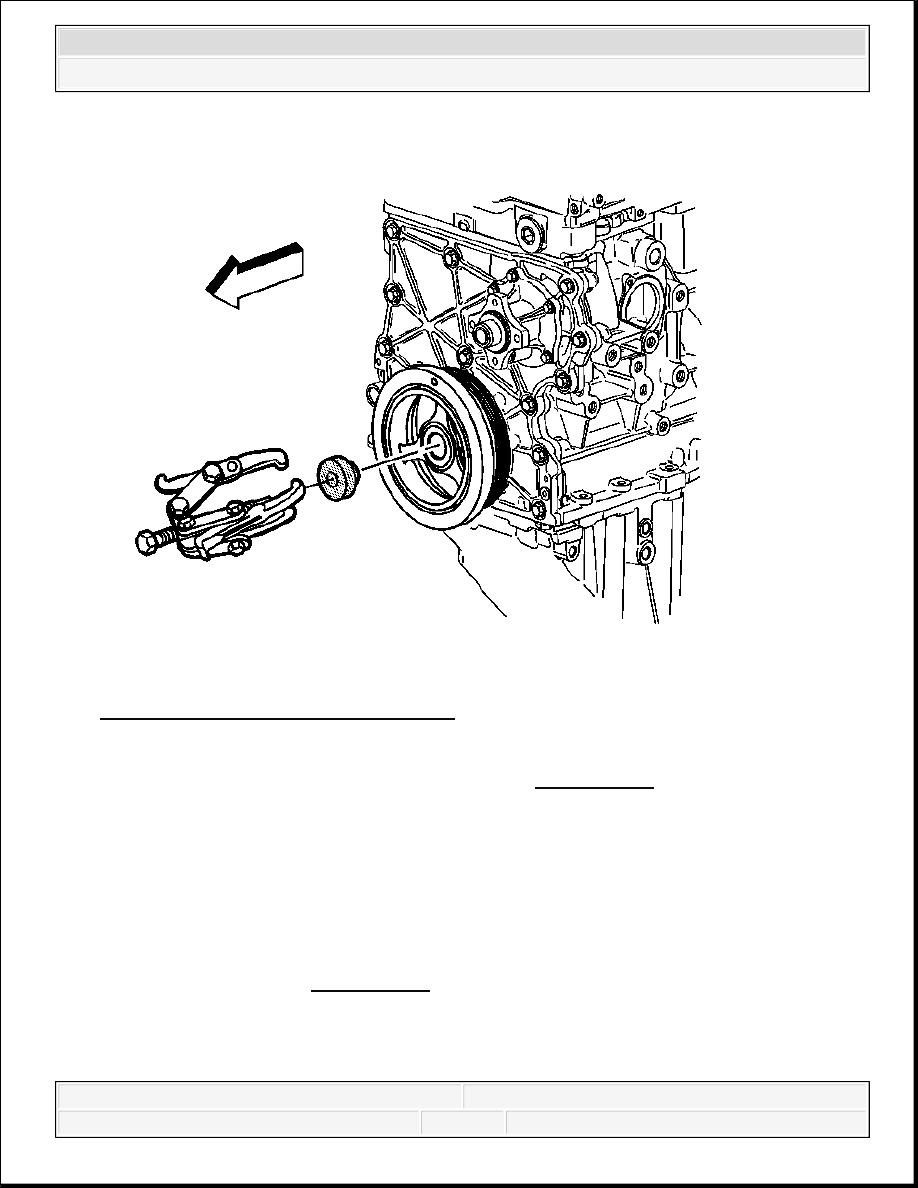

Fig. 326: View Of Crankshaft Balancer
Courtesy of GENERAL MOTORS CORP.

2. Install J 41816-2 into the end of the crankshaft. See Special Tools.

3. Use a three jaw puller to remove the crankshaft balancer.

4. Remove J 41816-2 . See Special Tools.

CRANKSHAFT FRONT OIL SEAL REMOVAL

IMPORTANT: Do not pull on outer edge of the crankshaft balancer.

IMPORTANT: The friction washer may come off with the crankshaft

balancer.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



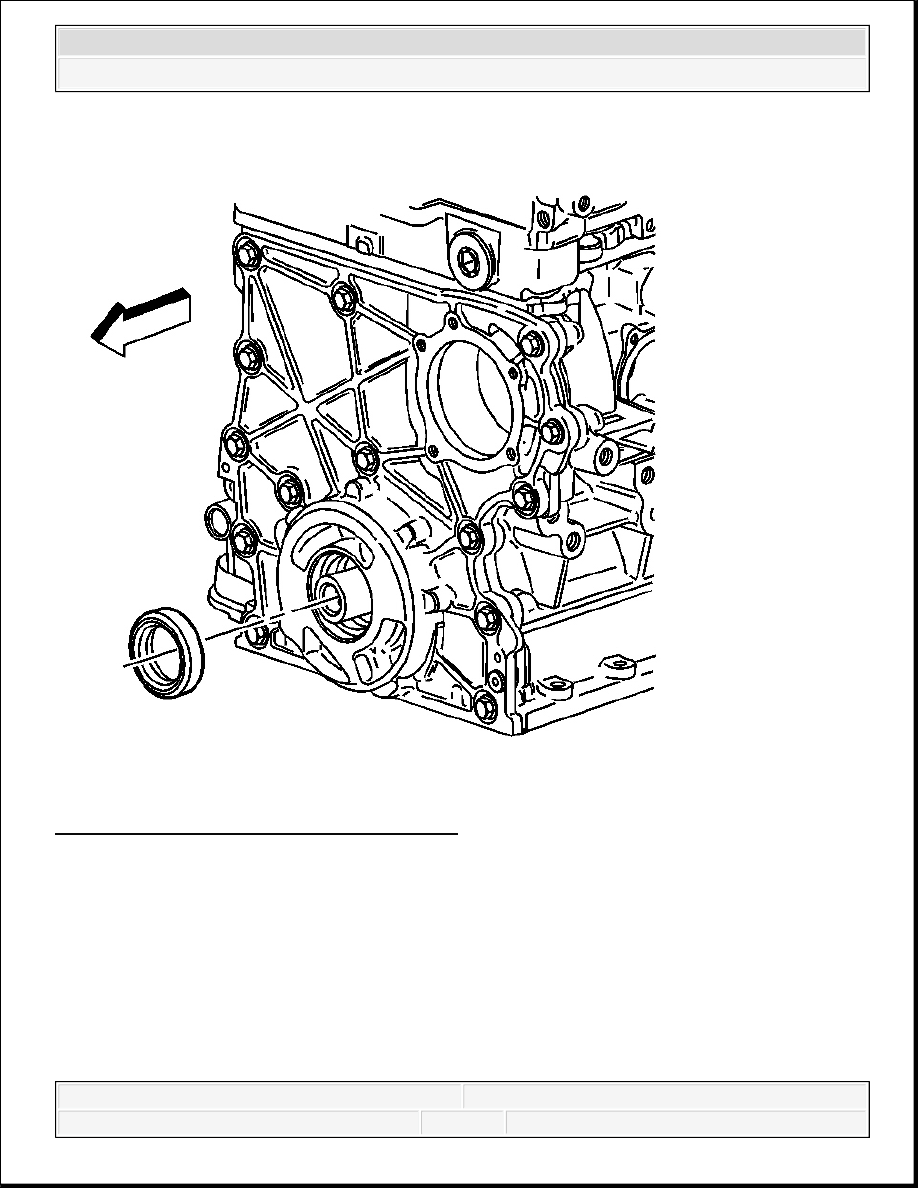

Fig. 327: View Of Crankshaft Front Oil Seal
Courtesy of GENERAL MOTORS CORP.

Pry out and discard the crankshaft front oil seal using a suitable tool.

ENGINE FRONT COVER REMOVAL

IMPORTANT: Do not damage the engine front cover or the crankshaft.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

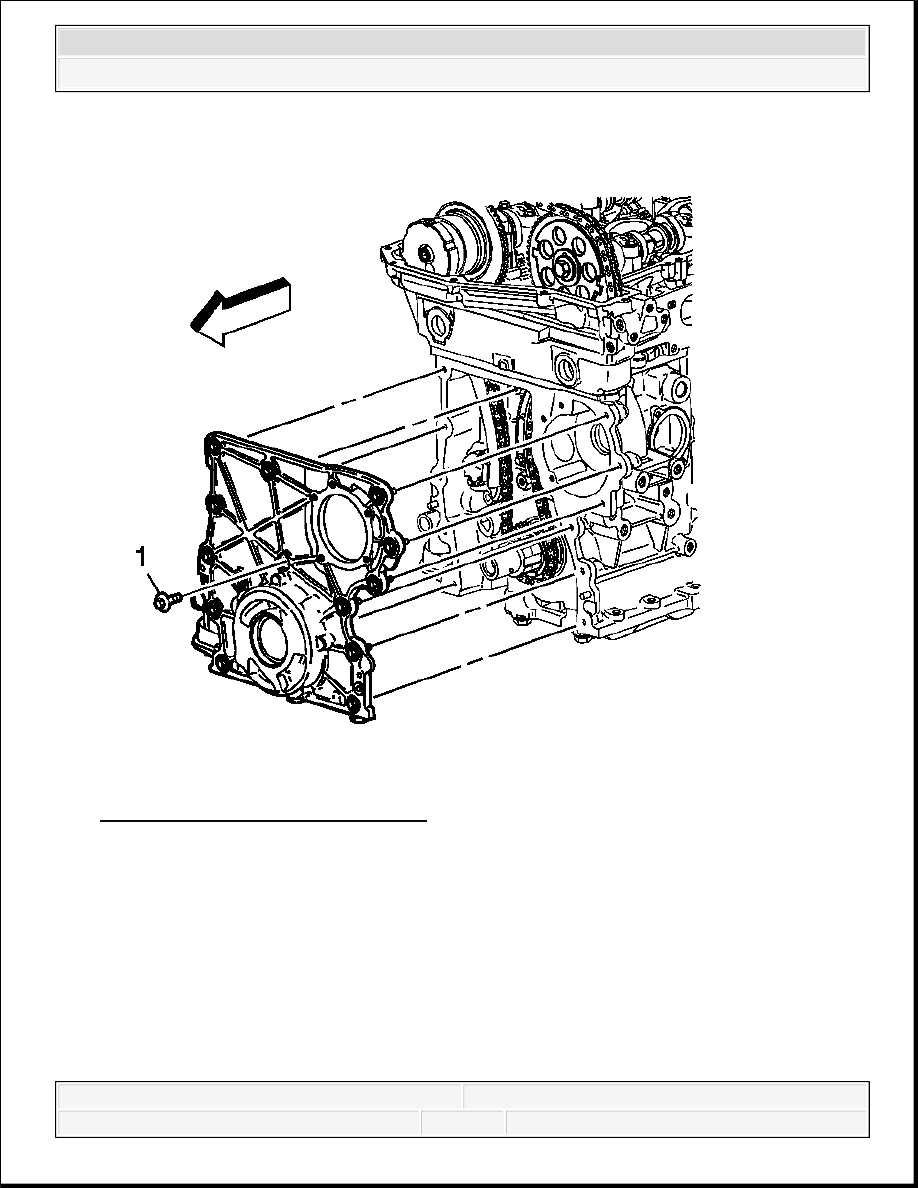

Fig. 328: View Of 7 mm Center Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove the 7 mm center bolt (1) first.

2. Loosen the engine front cover bolts.

3. Remove the engine front cover and bolts.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

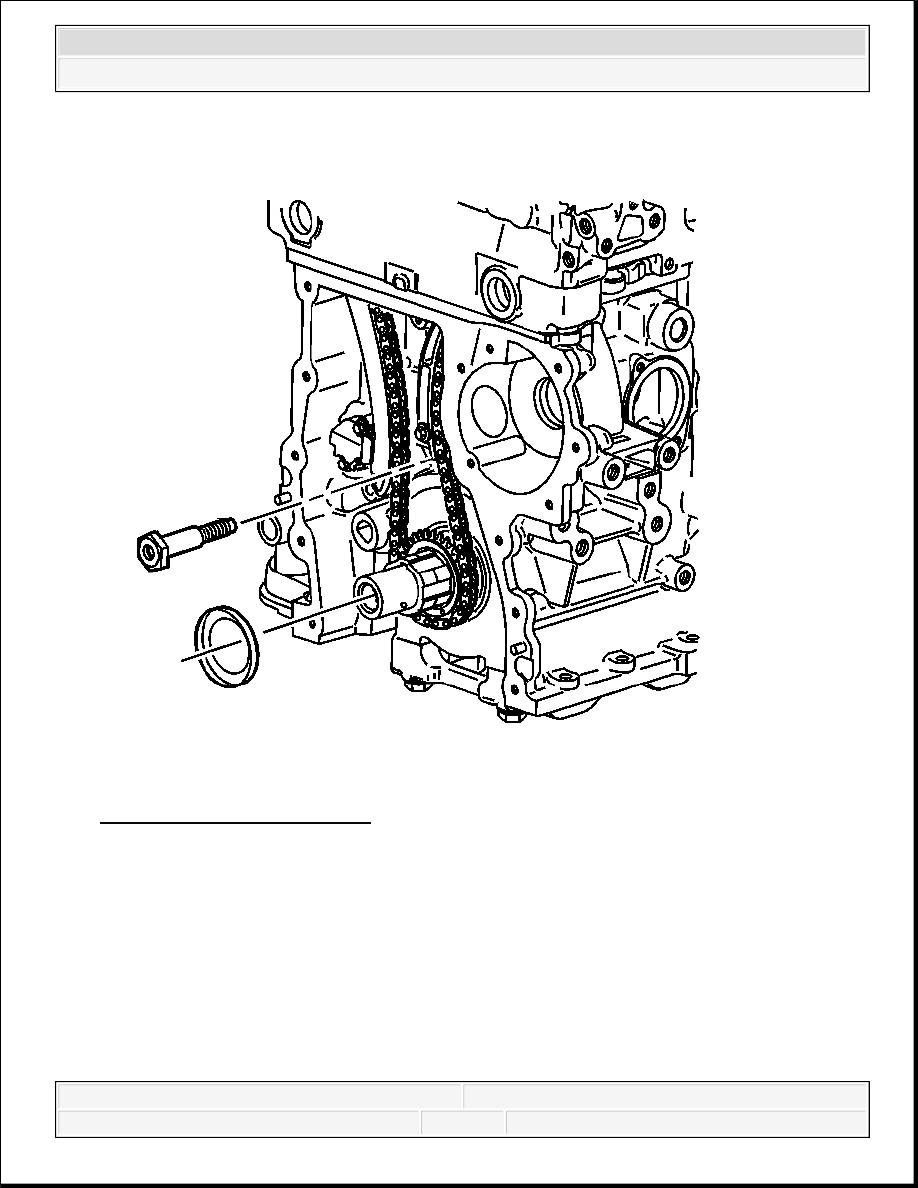

Fig. 329: View Of Spacer Bolt
Courtesy of GENERAL MOTORS CORP.

4. Remove the spacer bolt.

5. Remove the crankshaft balancer friction washer from the crankshaft snout.

OIL PUMP REMOVAL

IMPORTANT: The friction washer may have come off with the crankshaft

balancer.
