Hummer H3. Manual - part 1703

Passenger Door Lock and Window Switch Connector Terminal Identification

Window Motor - Driver

Core/Insulation Crimp: 4/A

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pin

Wire Color

Circuit No.

Function

1-2

-

-

Not Used

3

D-BU

245

Passenger Door Lock Switch Unlock
Control

4

L-BU

244

Passenger Door Lock Switch Lock
Control

5

BK

1550

Ground

6

BN

9

Park Lamp Supply Voltage

7

D-BU

1307

Power Window Master Switch
Lockout Signal

8

TN

167

Power Window Master Switch Right
Front Down Signal

9

L-BU

166

Power Window Master Switch Right
Front Up Signal

10

BN

667

Power Window Motor Right Front
Down Control

11

YE

443

Accessory Voltage

12

D-BU

666

Power Window Motor Right Front Up
Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



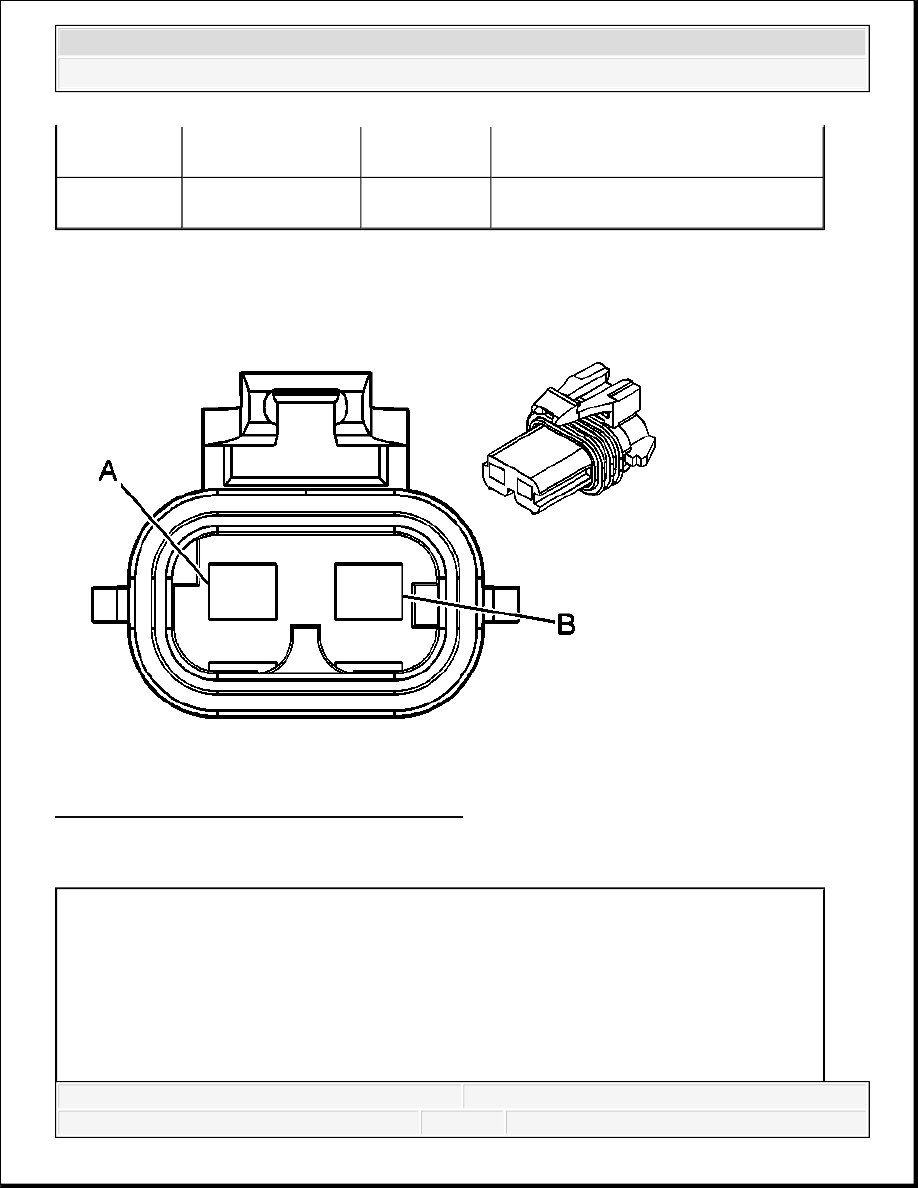

Fig. 17: Window Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Driver Window Motor Connector Parts Information

Driver Window Motor Connector Terminal Identification

Connector Part Information

OEM: 12129487

Service: 88988609

Description: 2-Way F Metri-Pack 280 Series Flexlock, Sealed (GY)

Terminal Part Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Window Motor - Passenger

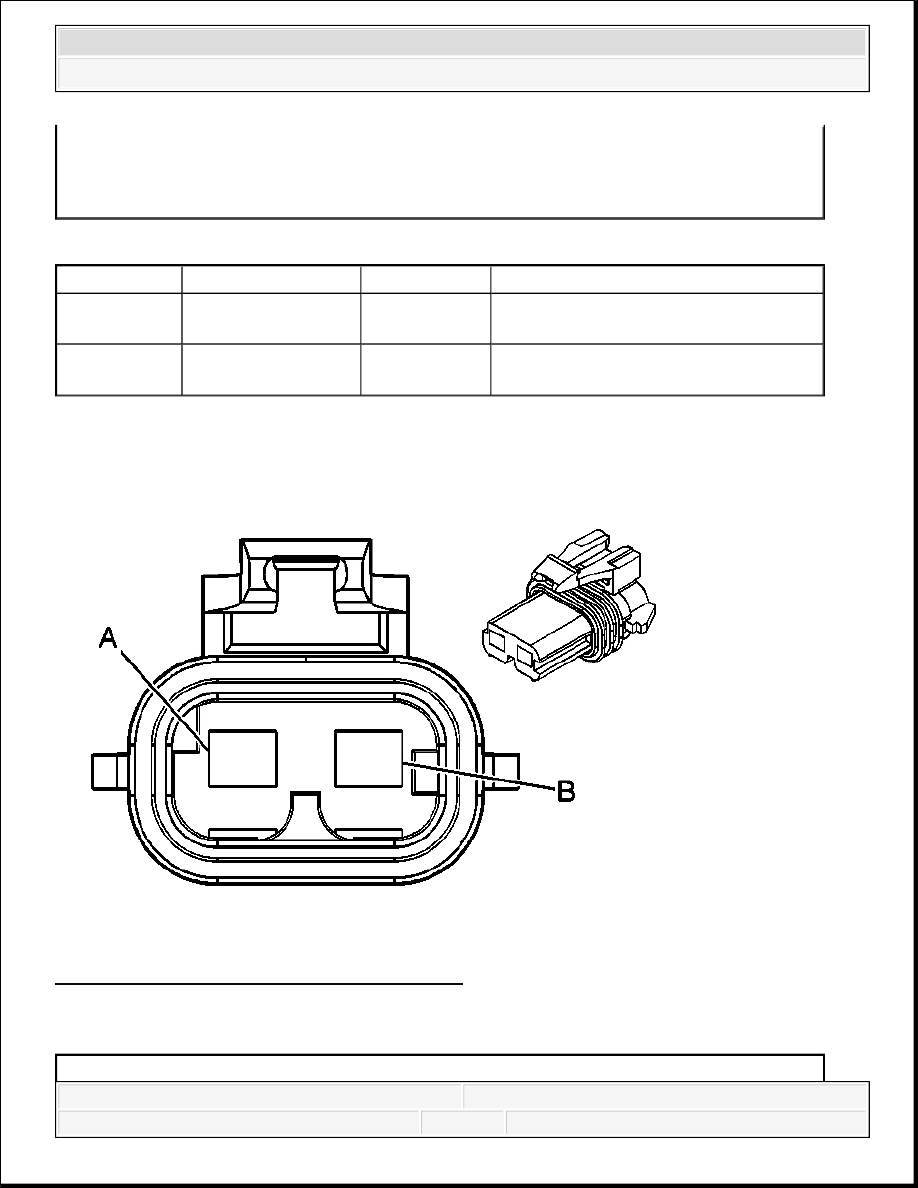

Fig. 18: Window Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Passenger Window Motor Connector Parts Information

A

BN

165

Power Window Motor Left Front
Down Control

B

D-BU

164

Power Window Motor Left Front Up
Control

Connector Part Information

OEM: 12129487

Service: 88988609

Description: 2-Way F Metri-Pack 280 Series Flexlock, Sealed (GY)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Passenger Window Motor Connector Terminal Identification

Window Motor - Left Rear

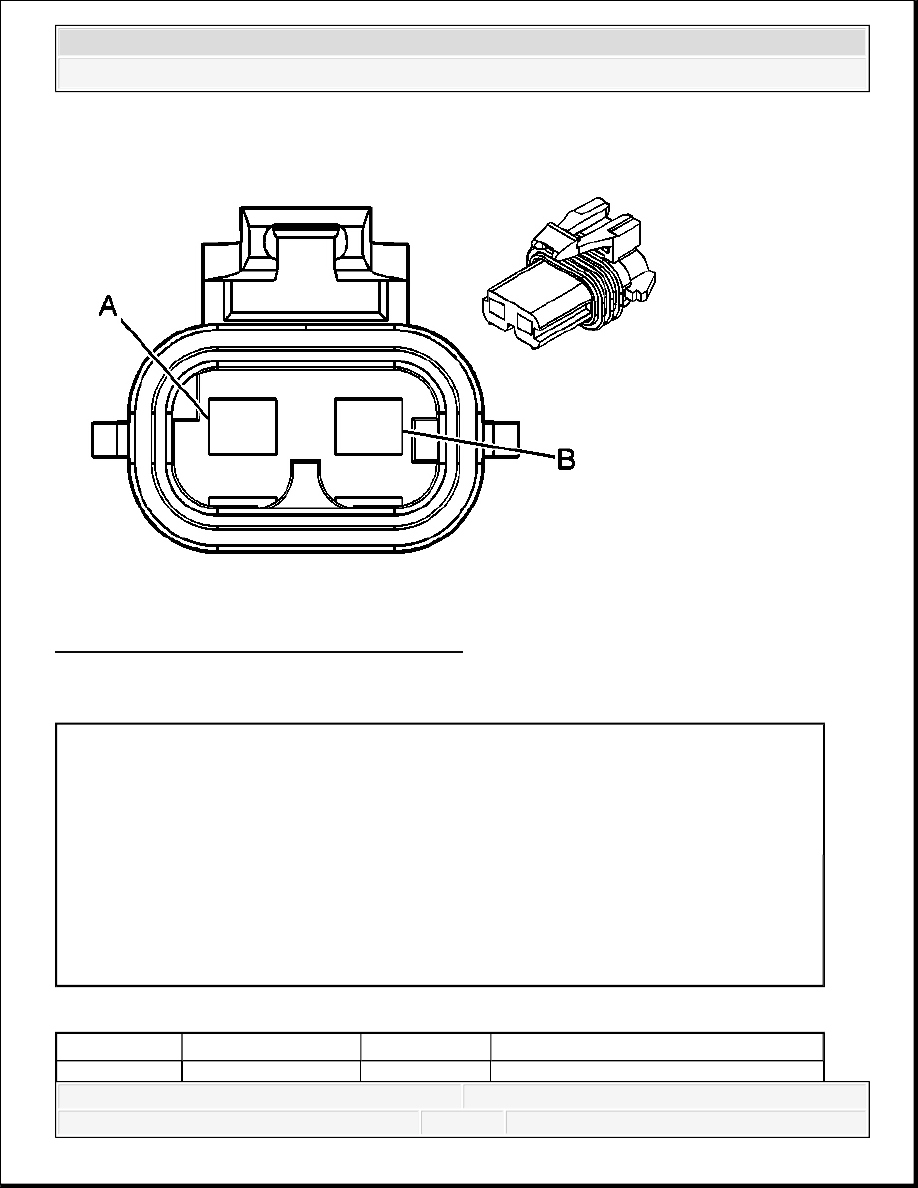

Fig. 19: Window Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Left Rear Window Motor Connector Parts Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

BN

667

Power Window Motor Right Front
Down Control

B

D-BU

666

Power Window Motor Right Front Up
Control

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
