Hummer H3. Manual - part 1701

Ambient Air Temperature Sensor Connector Terminal Identification

Rear Window Defogger C1

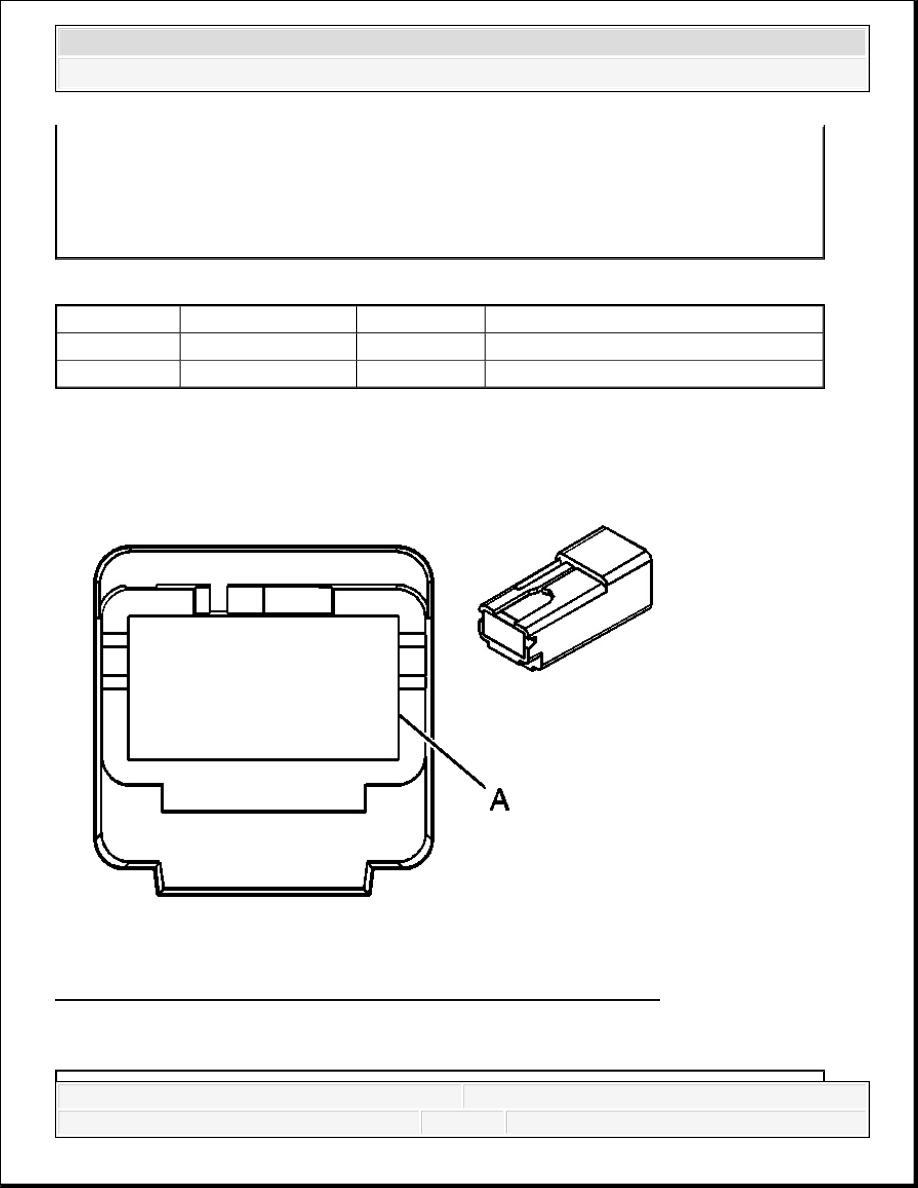

Fig. 12: Rear Window Defogger Grid - C1/C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Window Defogger C1 Connector Parts Information

Terminal Part Information

Terminal/Tray: 12048074/2

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

D-GN/WH

636

Ambient Air Temperature Sensor Signal

B

YE

61

Low Reference



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Rear Window Defogger C1 Connector Terminal Identification

Rear Window Defogger C2

Connector Part Information

OEM: 12092133

Service: 12167133

Description: 1-Way F Metri-Pack 630 Series (BK)

Terminal Part Information

Terminal/Tray: 12034110/18

Core/Insulation Crimp: F/G

Release Tool/Test Probe: 12094430/J-35616-42 (RD)

Pin

Wire Color

Circuit No.

Function

A

BK

293

Rear Defog Element Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



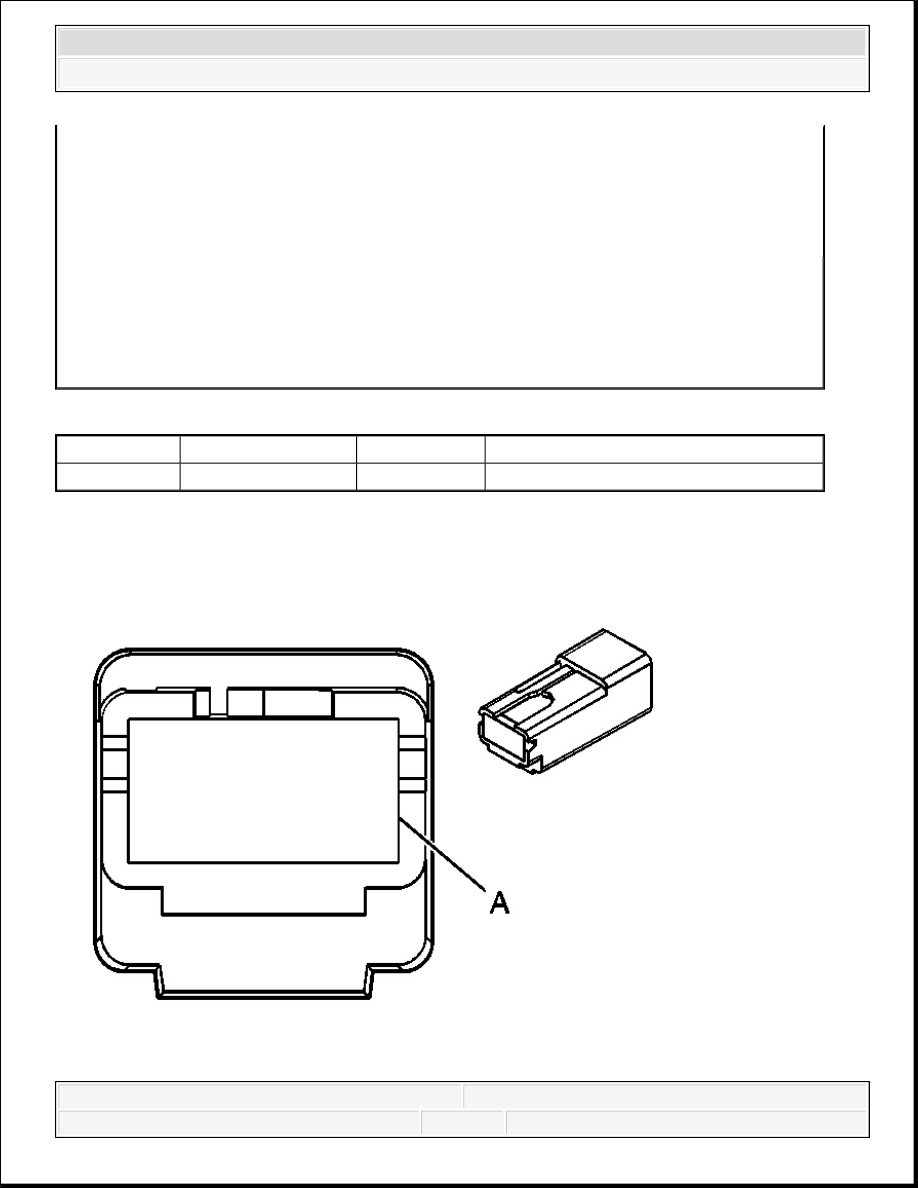

Fig. 13: Rear Window Defogger Grid - C1/C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Window Defogger C2 Connector Parts Information

Rear Window Defogger C2 Connector Terminal Identification

Door Lock and Window Switch - Driver C1

Connector Part Information

OEM: 12092133

Service: 12167133

Description: 1-Way F Metri-Pack 630 Series (BK)

Terminal Part Information

Terminal/Tray: 12034110/18

Core/Insulation Crimp: F/G

Release Tool/Test Probe: 12094430/J-35616-42 (RD)

Pin

Wire Color

Circuit No.

Function

A

BK

1450

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



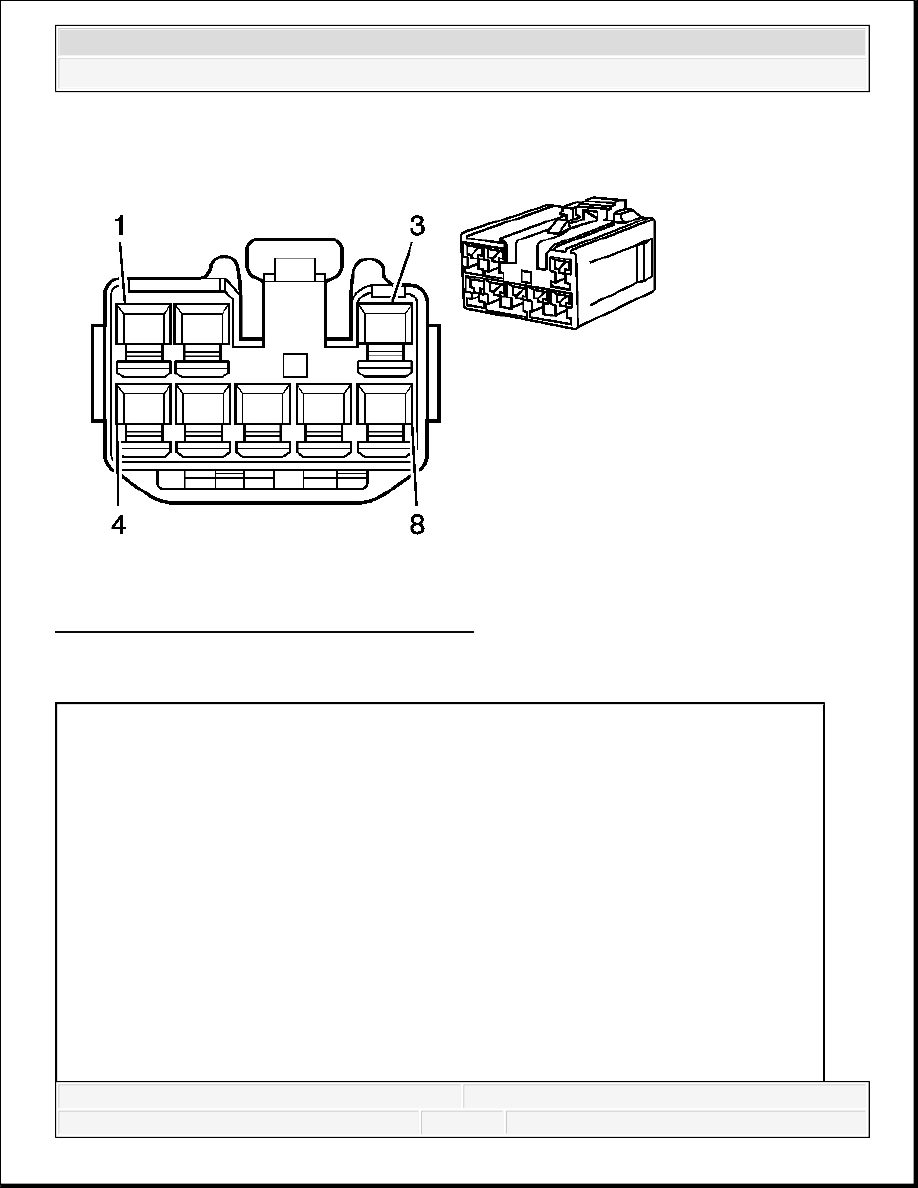

Fig. 14: Window Switch Connector End Views
Courtesy of GENERAL MOTORS CORP.

Driver Door Lock and Window Switch C1 Connector Parts Information

Connector Part Information

OEM: 6240-5068

Service: 88987940

Description: 8-Way F TS 090 Series (BU)

Terminal Part Information

Pins: 1-2, 4-5

Terminal/Tray: 8240-4892/22

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 3, 6-8

Terminal/Tray: 8240-4942/22



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3
