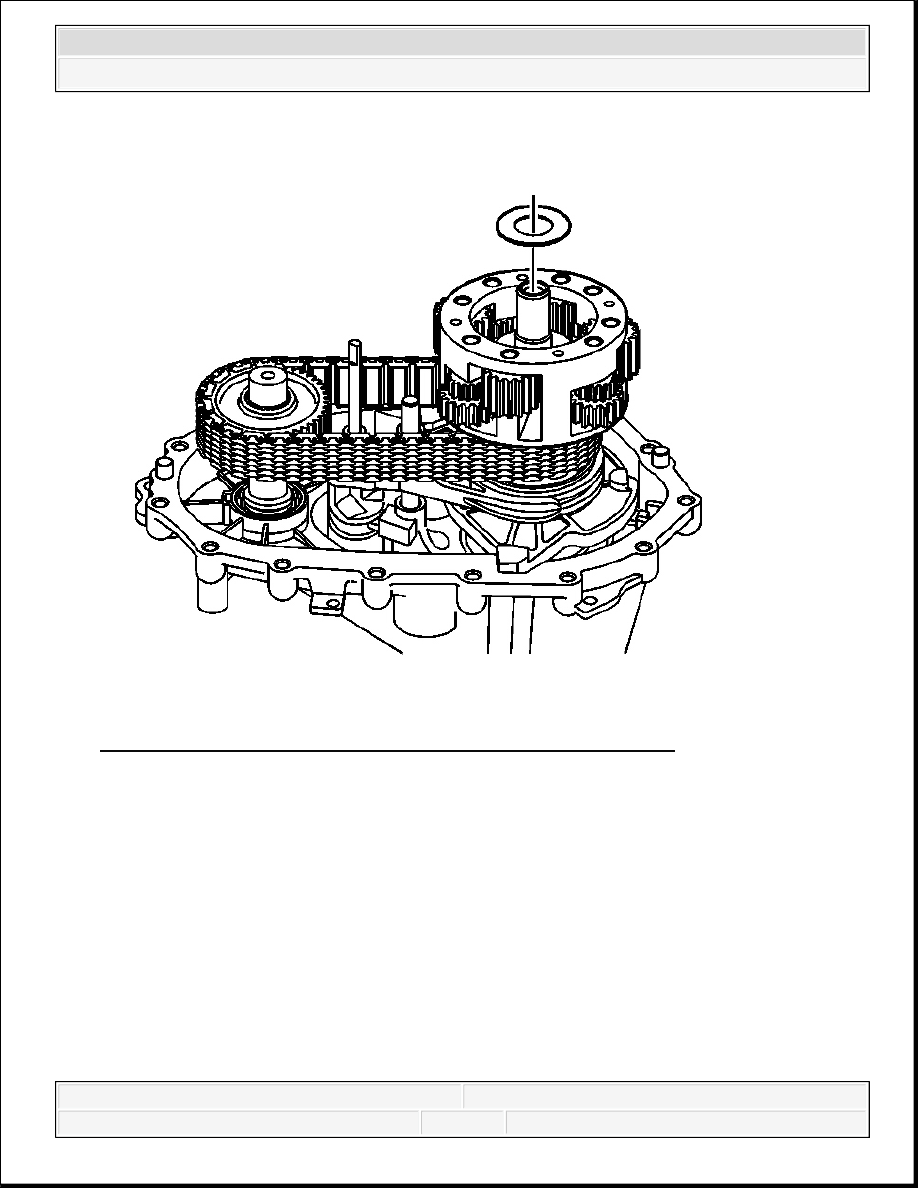

Fig. 38: Removing/Installing Rear Output Shaft Thrust Washer
Courtesy of GENERAL MOTORS CORP.

23. Remove the rear output shaft thrust washer.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

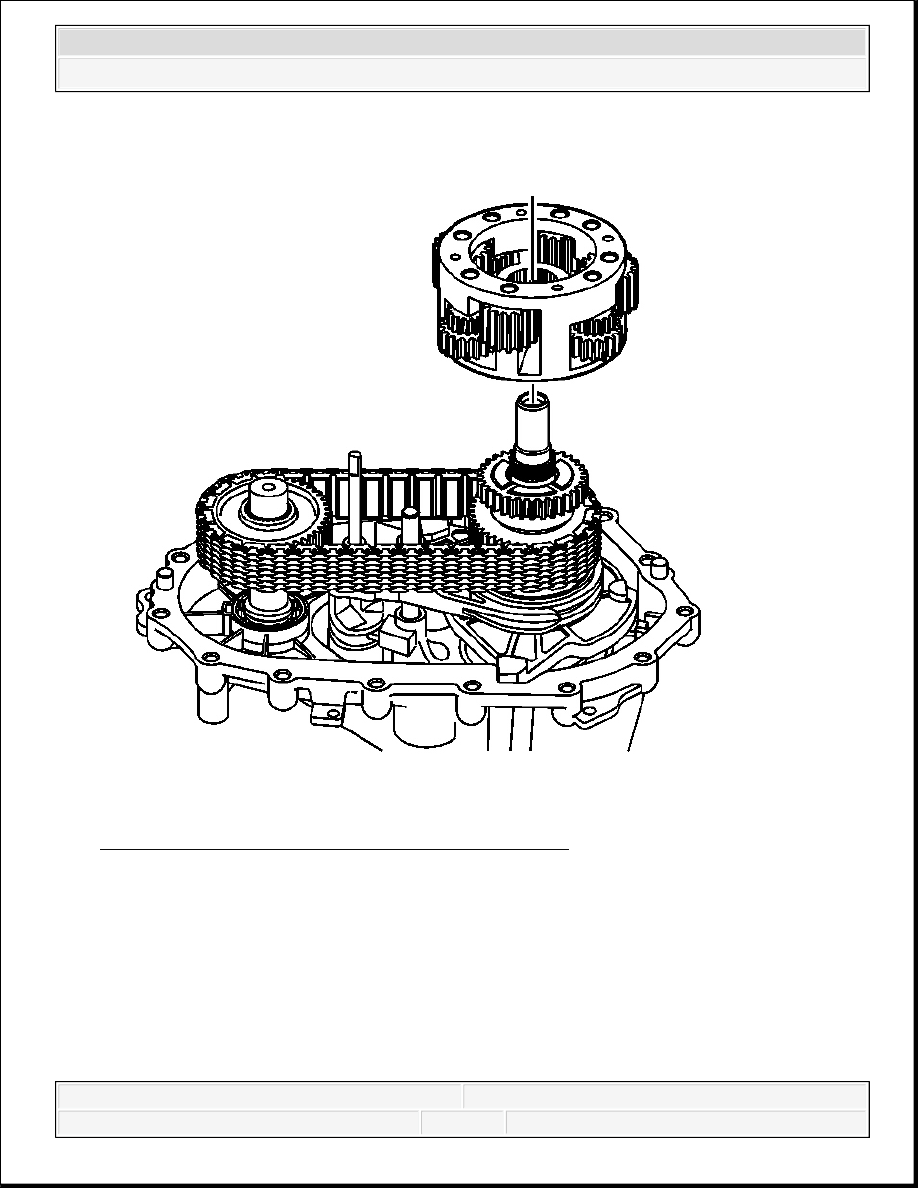

Fig. 39: Identifying Planetary Differential Assembly
Courtesy of GENERAL MOTORS CORP.

24. Remove the planetary differential assembly.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

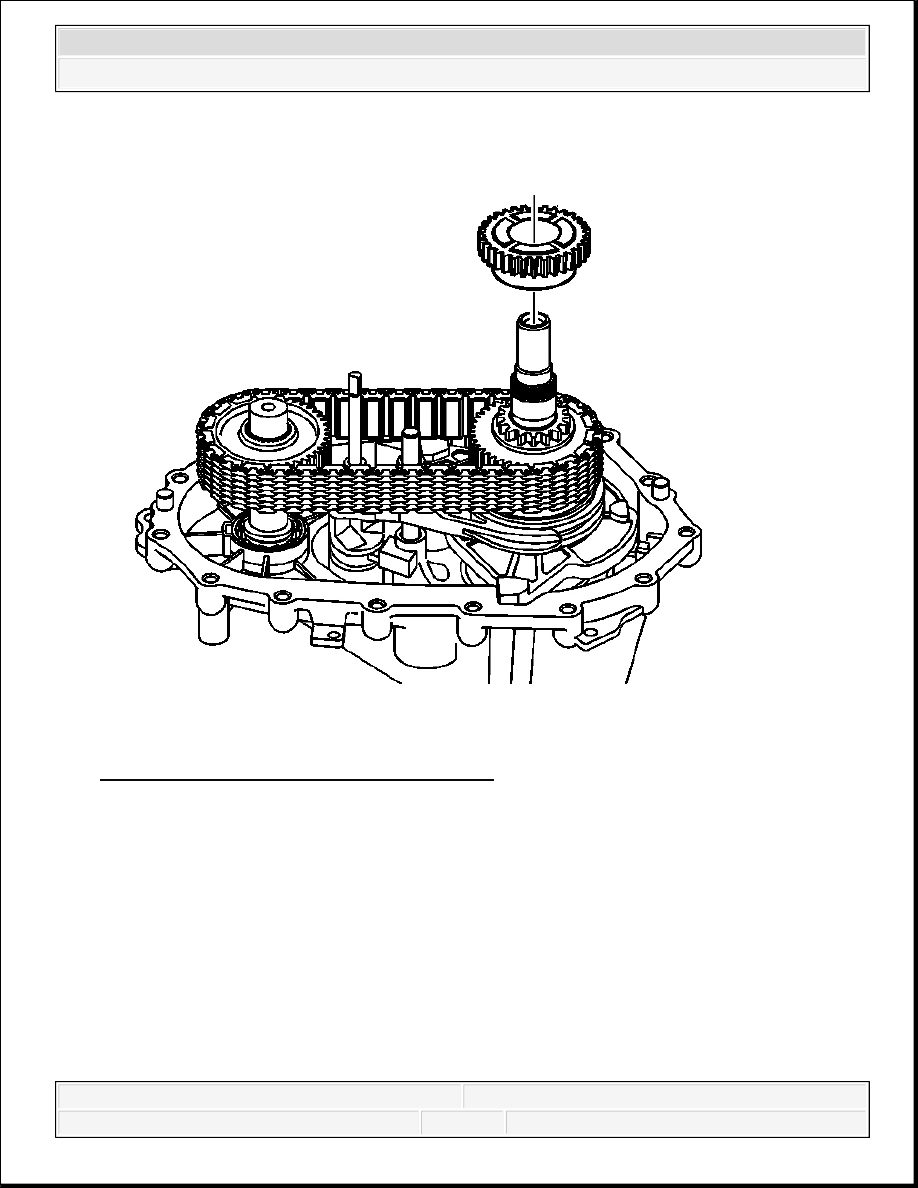

Fig. 40: Identifying Front Output Sun Gear
Courtesy of GENERAL MOTORS CORP.

25. Remove the front output sun gear.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

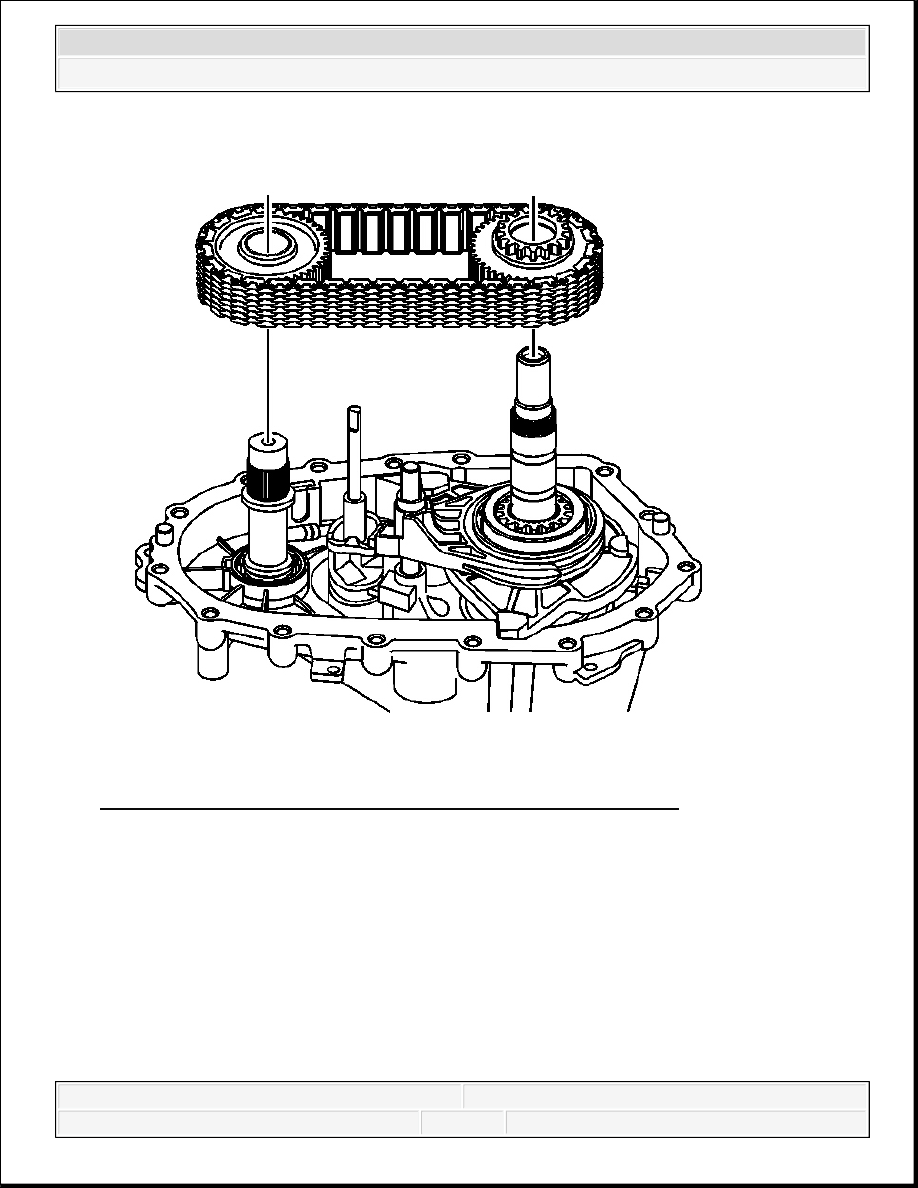

Fig. 41: View Of Chain With Drive Sprocket & Driven Sprocket
Courtesy of GENERAL MOTORS CORP.

26. Remove the chain with the drive sprocket and driven sprocket.

IMPORTANT: If the chain and sprockets are to be used again, mark the

relationship of the chain to the sprockets in order to mark
the wear patterns.
