9. Using the J 2619-01 (1) and the J 45278 (2), remove the rear output shaft seal. See Special

Tools.

Fig. 30: Loosening Front Output Shaft Flange Nut
Courtesy of GENERAL MOTORS CORP.

10. Install the J 8614-01 to the front output shaft flange.

11. Hold the J 8614-01 and loosen the front output shaft flange nut.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

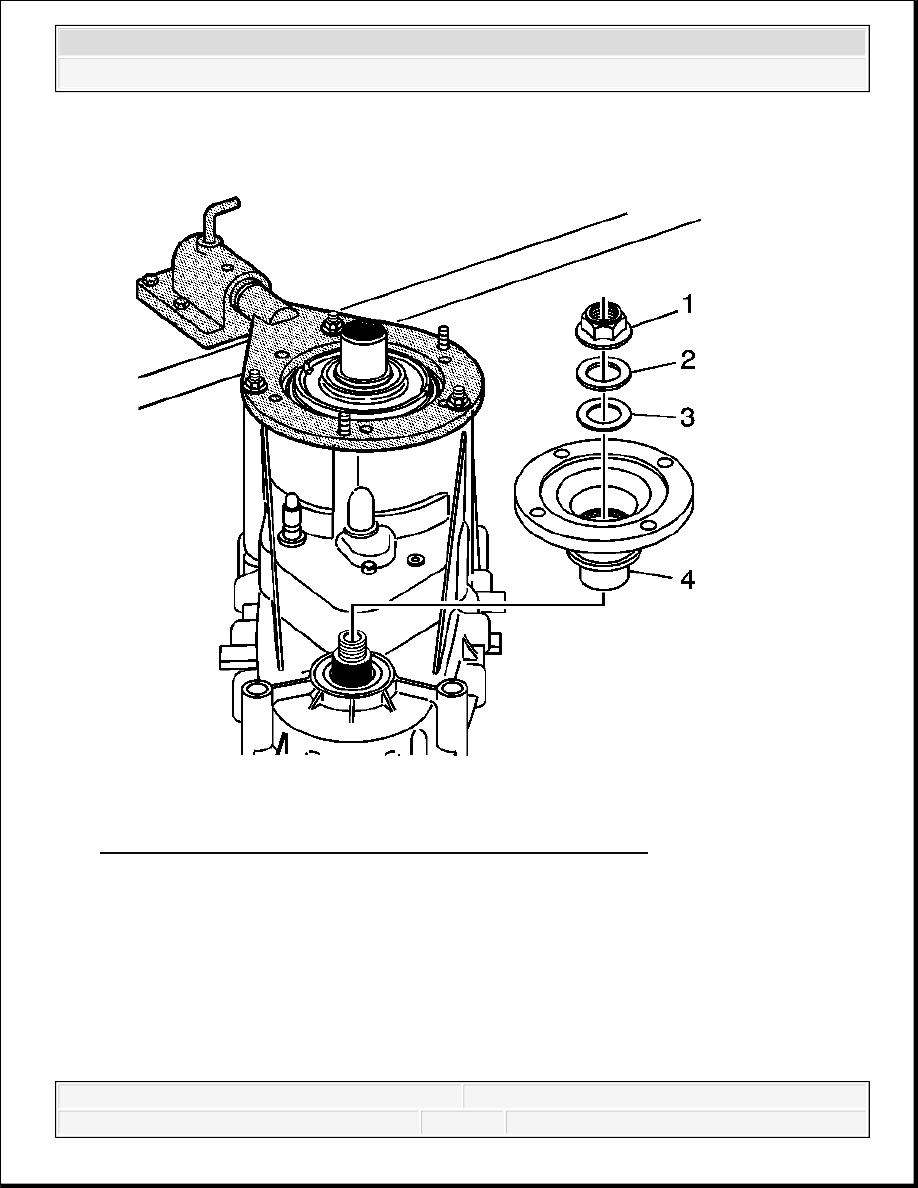

Fig. 31: Exploded View OF Output Flange And Components
Courtesy of GENERAL MOTORS CORP.

12. Remove the front output shaft flange nut (1).

13. Remove the front output shaft flange washer (2).

14. Remove the front output shaft flange seal (3).

15. Remove the front output shaft flange (4).



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

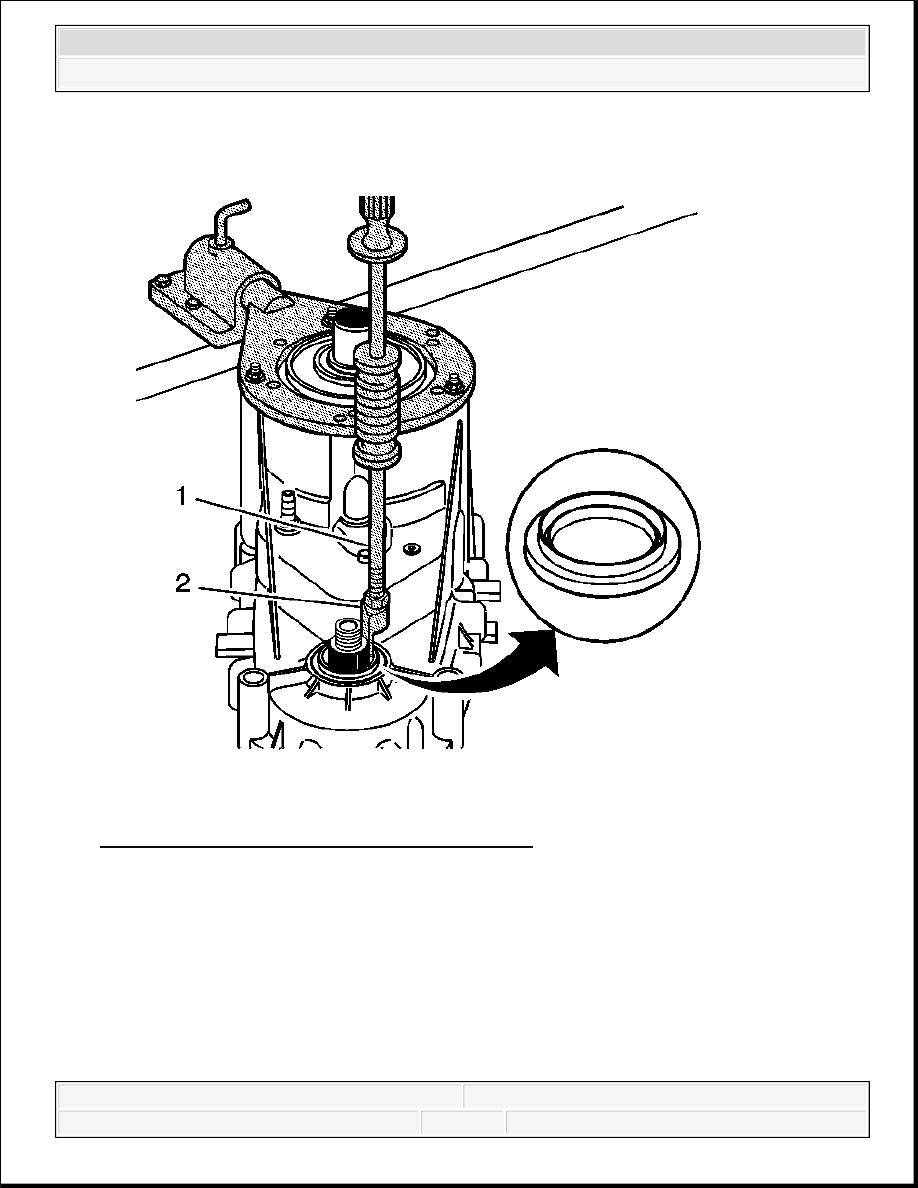

Fig. 32: Removing The Front Output Shaft Seal
Courtesy of GENERAL MOTORS CORP.

16. Using the J 6125-1B (1) and the J 23129 (2), remove the front output shaft seal.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

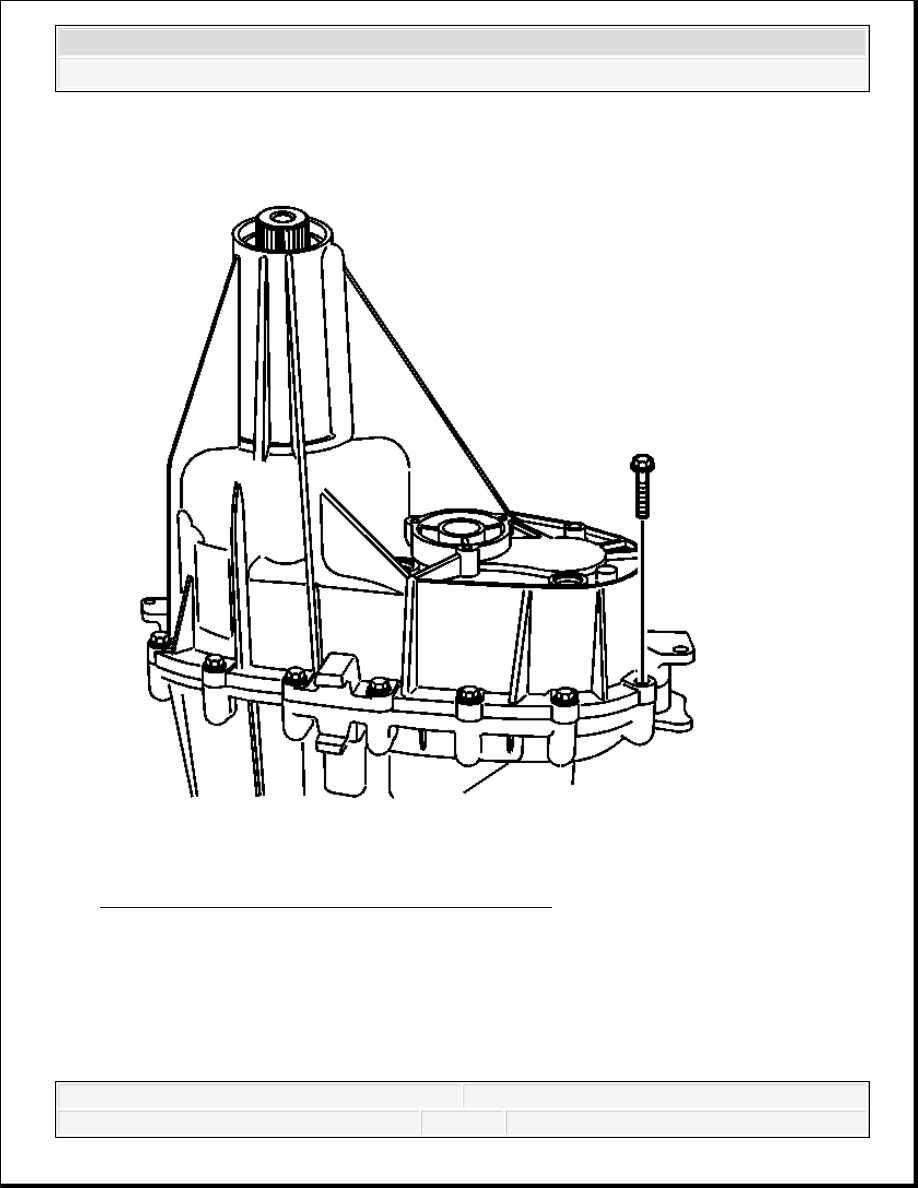

Fig. 33: Identifying Transfer Case Retaining Bolts
Courtesy of GENERAL MOTORS CORP.

17. Remove the transfer case retaining bolts and washers.

Mark the location of the brackets.
