Sunroof Switch Replacement

Sunroof Motor/Actuator Replacement

REPAIR INSTRUCTIONS

SUNROOF DRAIN INSPECTION AND CLEANING

Drain Hose Routing

A drain trough encircles the sunroof window panel and water is drained off by the drain hoses
located at each corner of the housing. A drain channel spans across the sunroof module at the rear
of the window panel and directs water into the trough.

1. Check to ensure the front drain hoses are routed down the windshield pillars and out the

center of the pillar between the door hinges. Make sure the hoses are not kinked.

2. Check to ensure the rear drain hoses are routed through the rear pillars and out of the rocker

panel. Make sure the rear hoses are properly routed in the metal roof slot and taped in place.

Plugged Drain Hose

If a waterleak has occurred check for a plugged drain hose at each corner of drainage system.

1. Open the sunroof window.

2. To test for blockage, pour a small container of water into the module housing drain trough.

Check each corner to confirm the drain hose is draining water.

3. Use compressed air, 241 kPa (35 psi) or less to blow out any drain hose that is plugged.

4. Test the system again.

5. If the hose remains plugged, check to see it is properly routed and does not have a kink.

Refer to Drain Hose Routing.

6. Remove the blockage using the following steps.

Push mechanics wire through the hose to remove the obstruction.

Use compressed air in order to blow out any remaining material.

Disconnected Drain Hose

Inspect the drainage system for disconnected drain hoses. Complete the following steps in order

CAUTION: Wear safety glasses in order to avoid eye damage.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



to obtain partial access to drain hoses and check for a disconnected hose.

1. Open the sunroof window panel.

2. Lower the headliner as needed. Refer to HEADLINING TRIM PANEL

REPLACEMENT .

3. Connect any disconnected hoses.

4. Ensure that the rear drain hoses are properly routed in the metal roof slot and taped in place.

SUNROOF AIR DEFLECTOR REPLACEMENT

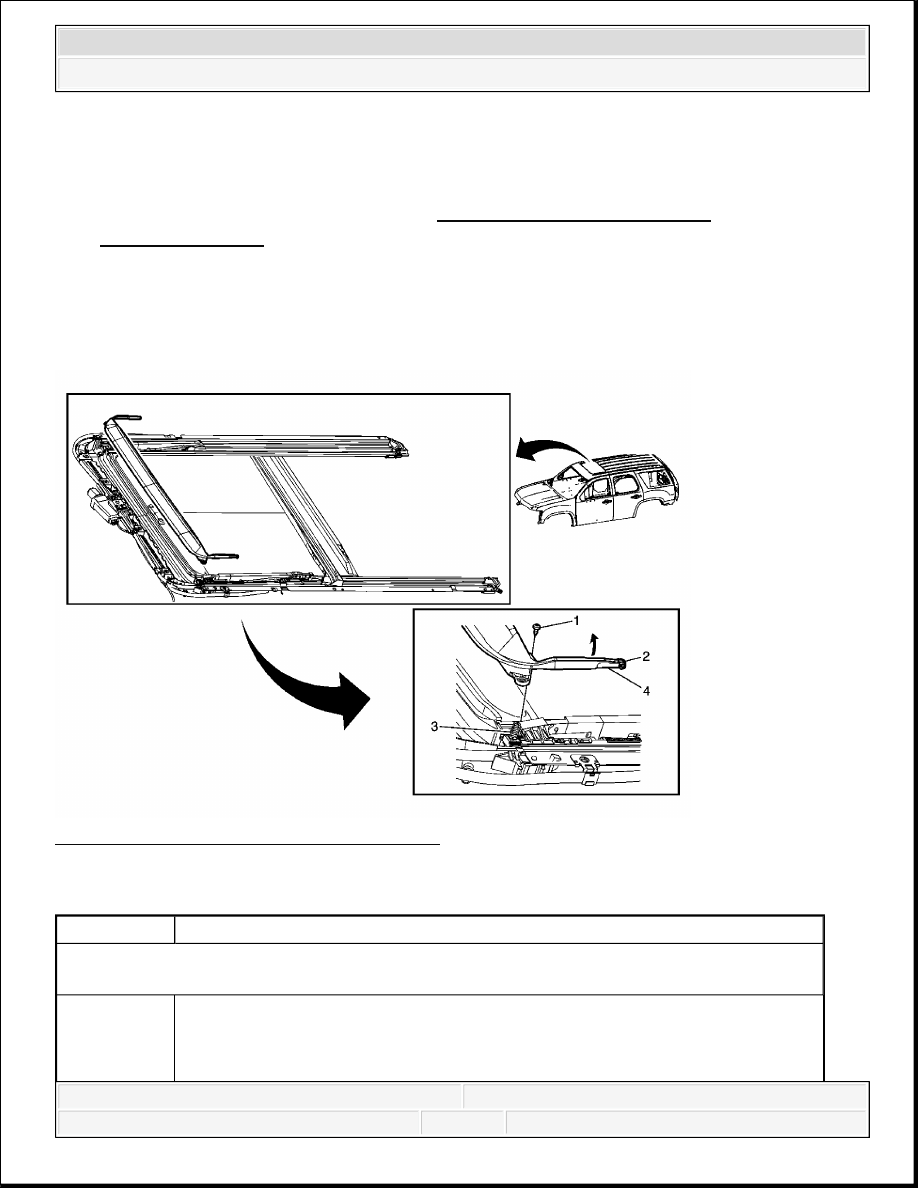

Fig. 5: Sunroof Air Deflector Replacement
Courtesy of GENERAL MOTORS CORP.

Sunroof Air Deflector Replacement

Callout

Component Name

Preliminary Procedure:
Open the sunshade and sunroof to the fully opened position.

Sunroof Air Deflector Screw

NOTE:



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



SUNROOF SUNSHADE HANDLE REPLACEMENT

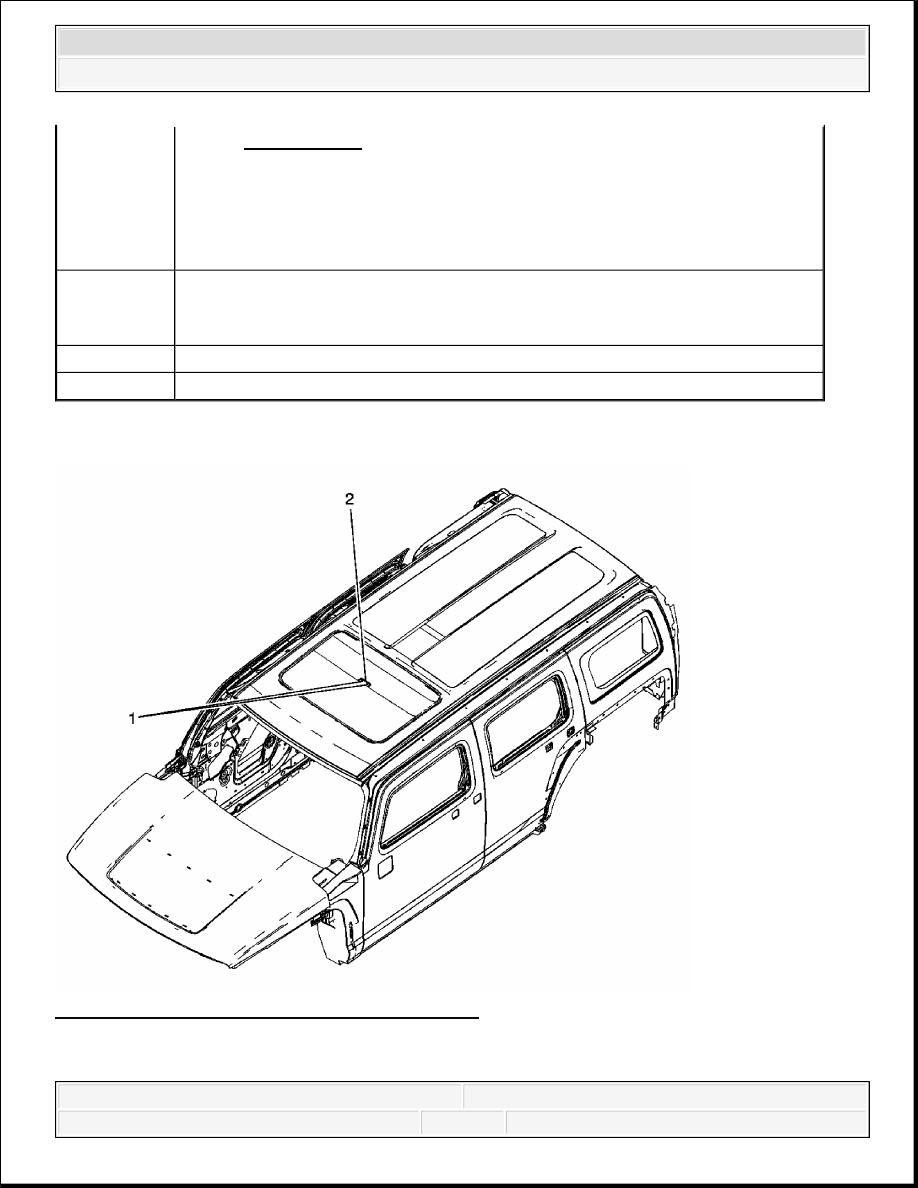

Fig. 6: Sunroof Sunshade Handle Replacement
Courtesy of GENERAL MOTORS CORP.

1


Tip: One screw at each corner.

Tighten: 3 N.m (27 lb in)

Refer to Fastener Notice .

2

Sunroof Air Deflector Retainer
Tip: Push inward on the lower arm of the air deflector to release it from the
track.

3

Air Deflector Spring

4

Sunroof Air Deflector



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



Sunroof Sunshade Handle Replacement

SUNROOF HOUSING FRONT DRAIN HOSE REPLACEMENT

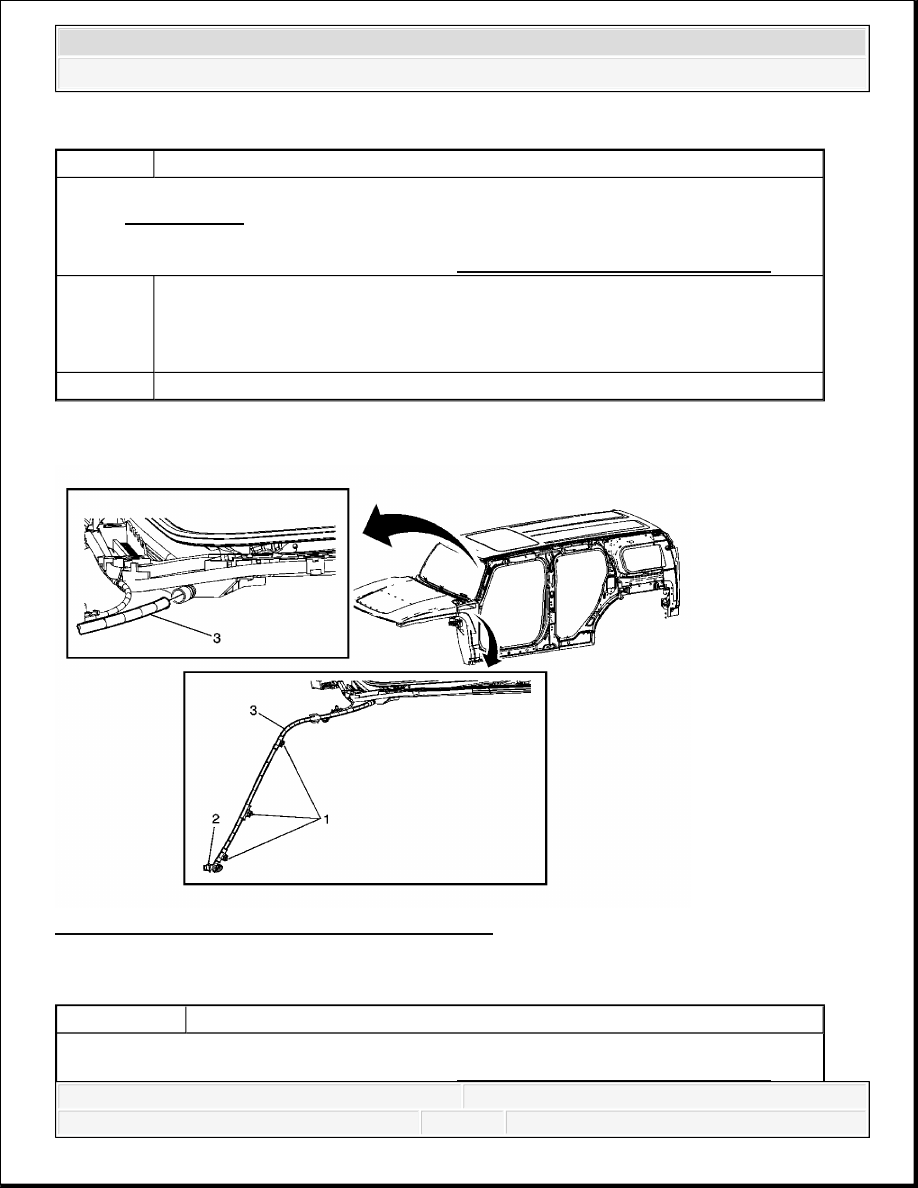

Fig. 7: Sunroof Drain Hose Replacement - Front
Courtesy of GENERAL MOTORS CORP.

Sunroof Housing Front Drain Hose Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

1

Screws, Handle Sunshade (Qty: 2)
Tip: The screws are located across the inside top center.

Tighten: 2 N.m (18 lb in)

2

Handle, Sunshade

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
