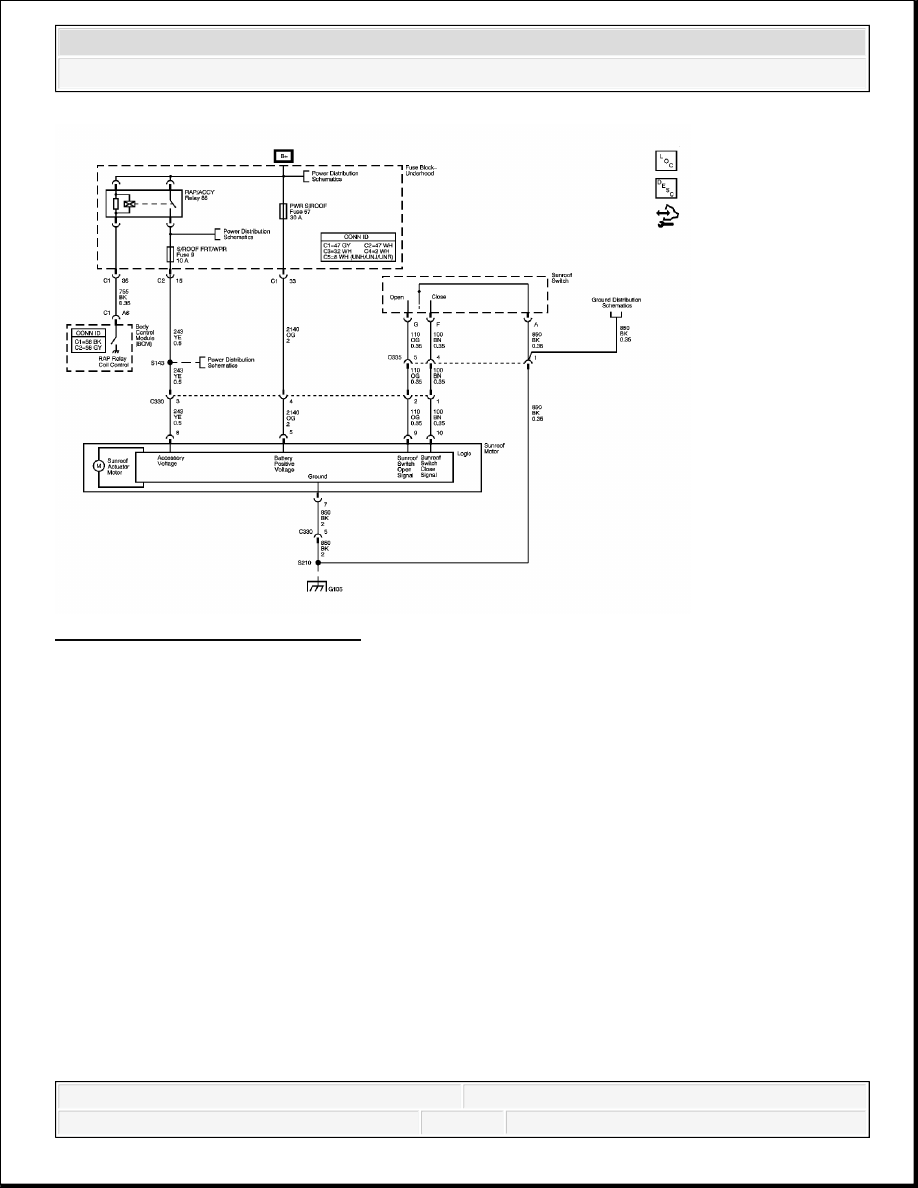

Fig. 1: Sunroof Circuit Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

SUNROOF COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



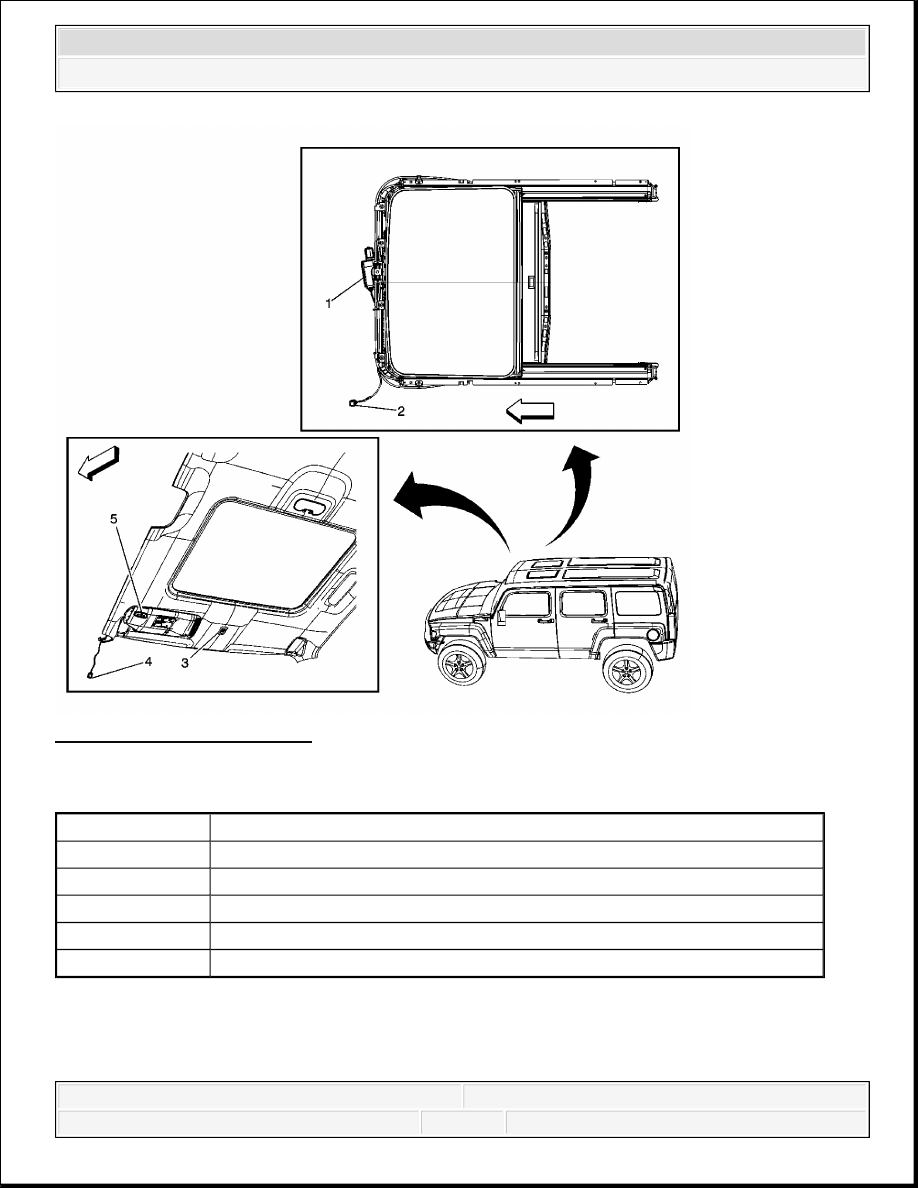

Fig. 2: Sunroof Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 2

SUNROOF CONNECTOR END VIEWS

Sunroof Motor

Callout

Component Name

1

Sunroof Motor

2

C330 Sunroof Jumper Harness to Body Harness

3

Sunroof Switch

4

C335 Sunroof Jumper Harness to Body Harness

5

Garage Door Opener



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



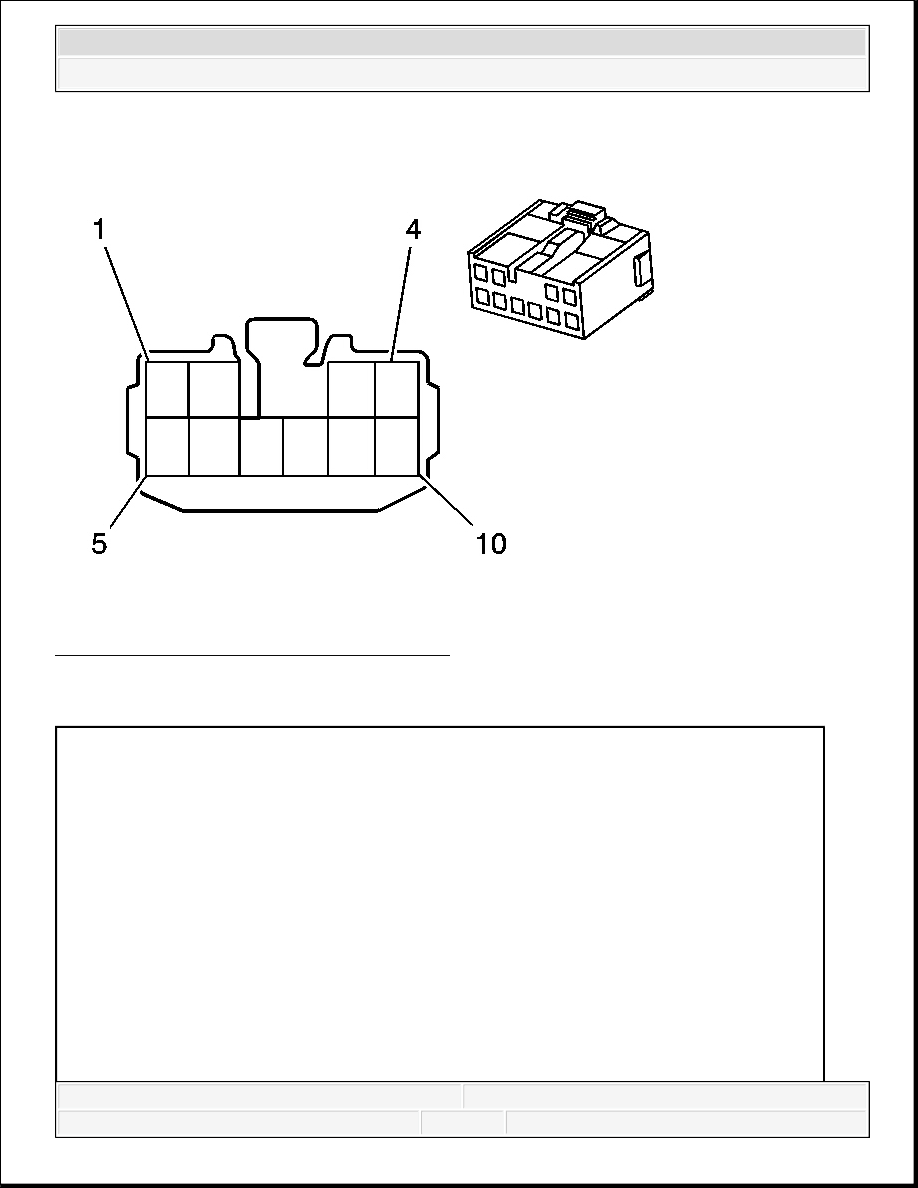

Fig. 3: Sunroof Motor Connector End View
Courtesy of GENERAL MOTORS CORP.

Sunroof Motor Connector Parts Information

Connector Part Information

OEM: 6240-5196

Service: 15201885

Description: 10-Way F 090 MT Series (NA)

Terminal Part Information

Pins: 5, 7

Terminal/Tray: 8240-4942/22

Core/Insulation Crimp: 2/1

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 8-10



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



Sunroof Motor Connector Terminal Identification

Sunroof Switch

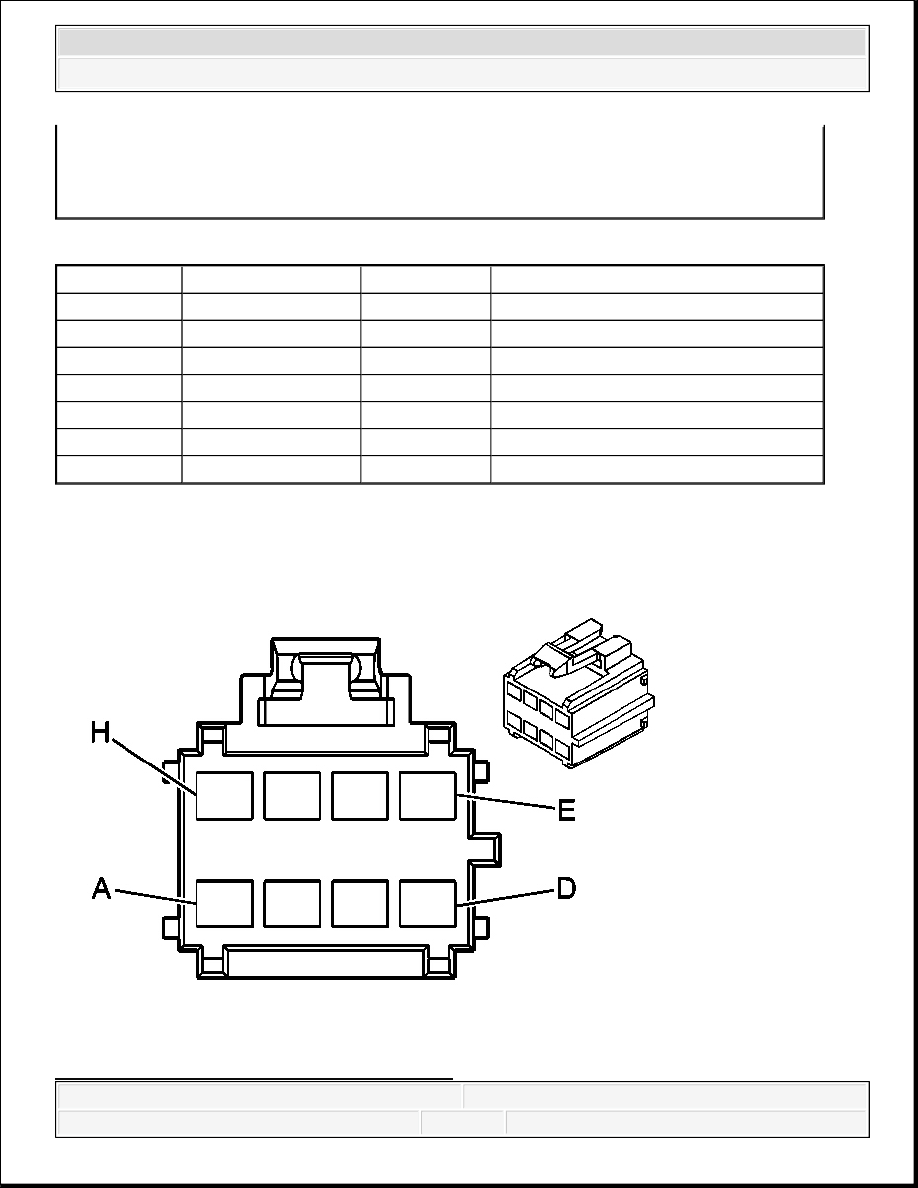

Fig. 4: Sunroof Switch Connector End View

Terminal/Tray: 8240-4882/22

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pin

Wire Color

Circuit No.

Function

1-4

-

-

Not Used

5

OG

2140

Battery Positive Voltage

6

-

-

Not Used

7

BK

850

Ground

8

YE

243

Accessory Voltage

9

OG

110

Sunroof Switch Open Signal

10

BN

100

Sunroof Switch Close Signal
