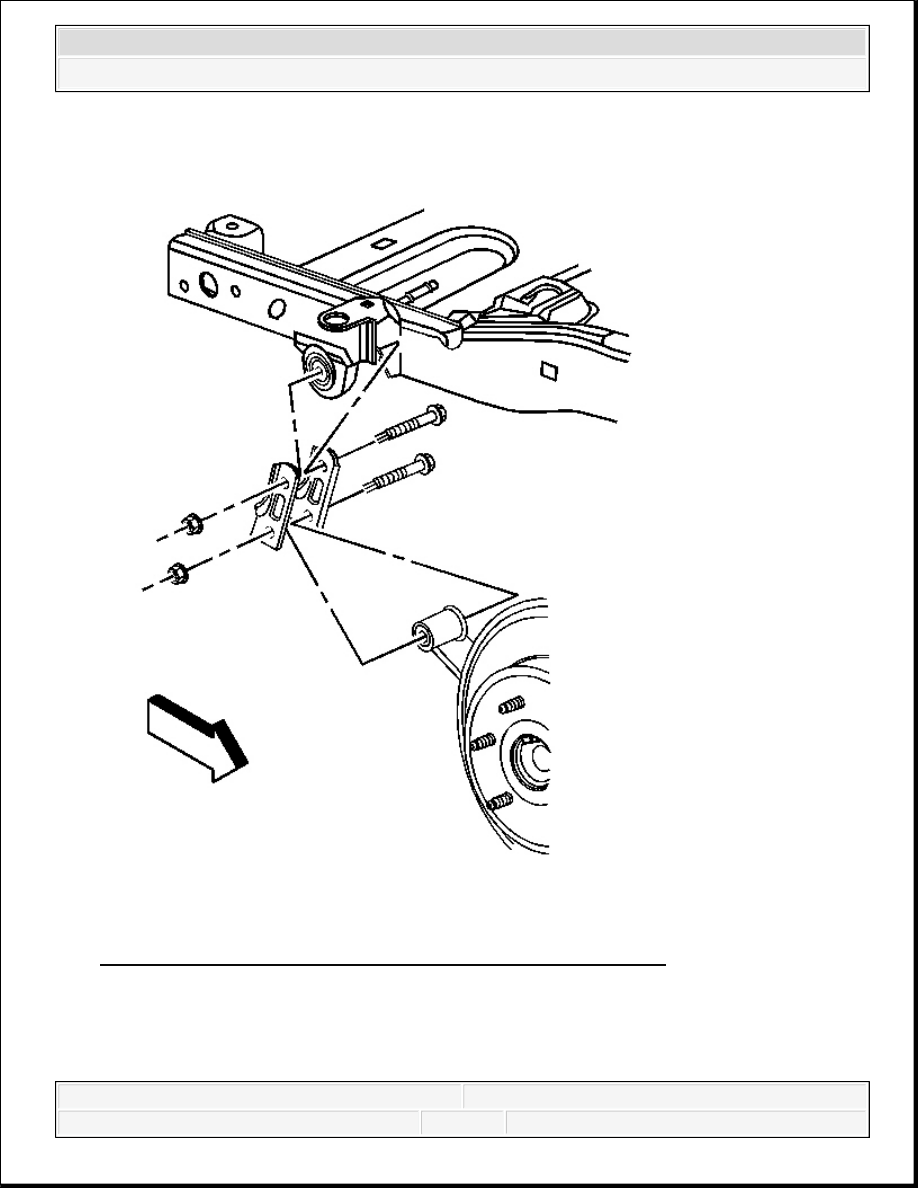

Fig. 16: Removing/Installing Rear Spring Hanger Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

9. Remove the rear spring hanger bracket nut and bolt.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3

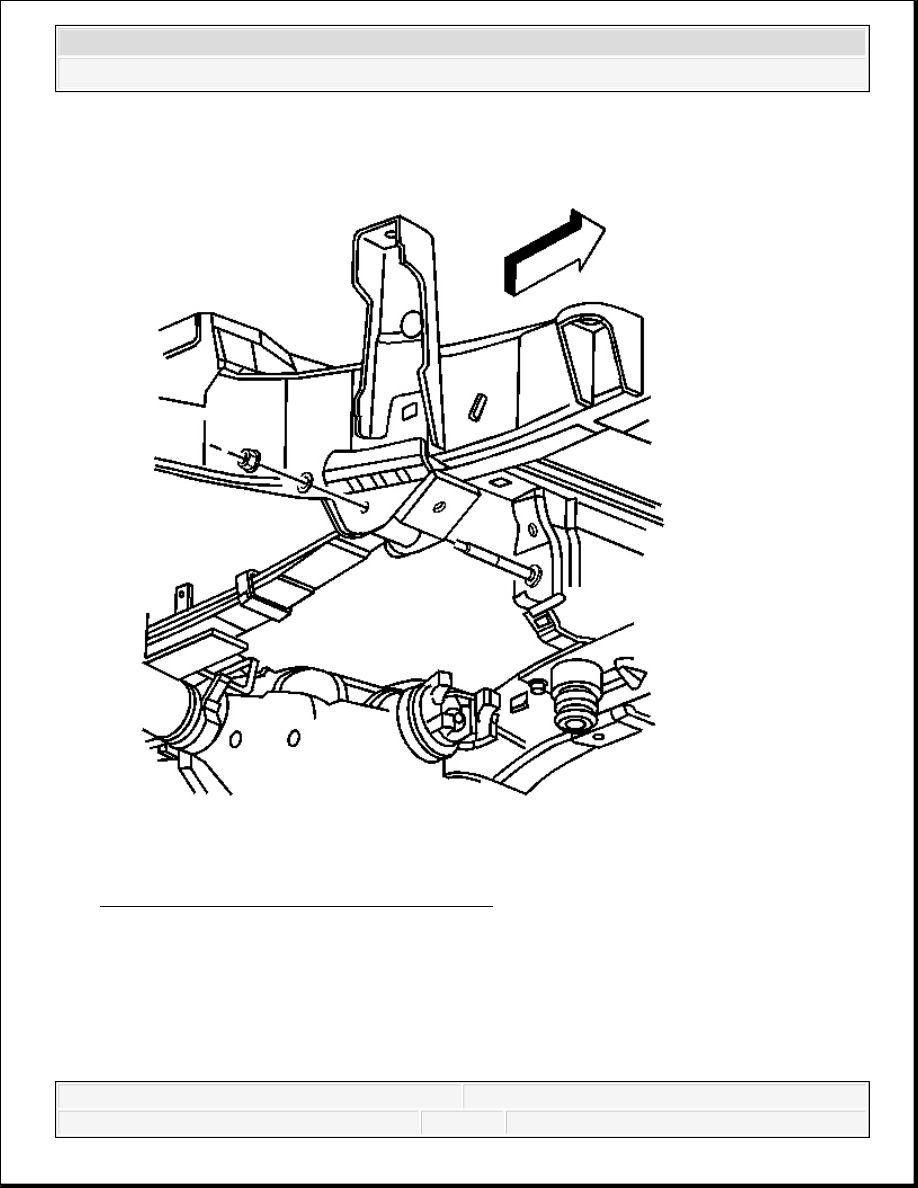

Fig. 17: View Of Front Spring Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

10. Remove the front spring bracket bolt.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3

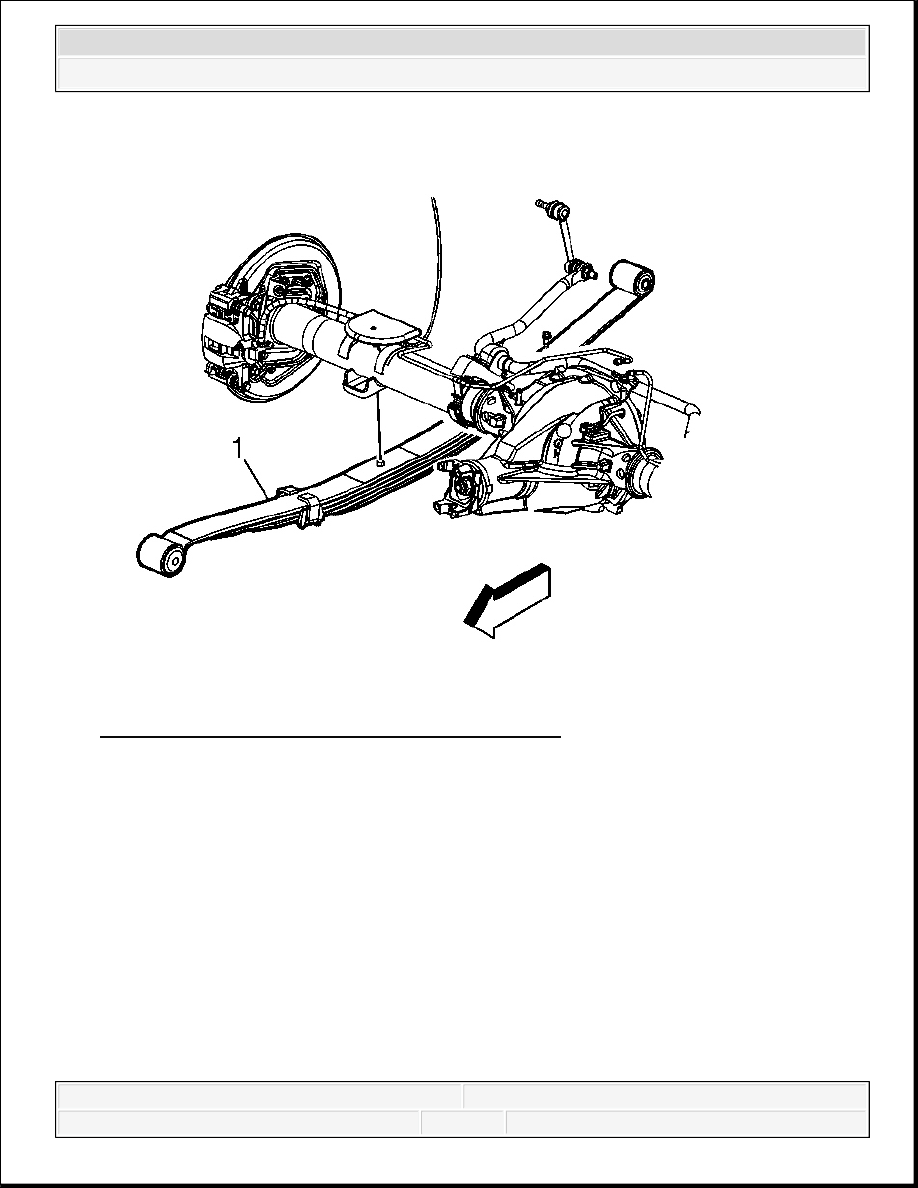

Fig. 18: Removing/Installing Leaf Spring Assembly
Courtesy of GENERAL MOTORS CORP.

11. Remove the leaf spring assembly (1) from the vehicle.

Installation Procedure



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



Fig. 19: Removing/Installing Leaf Spring Assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the leaf spring assembly (1) to the vehicle.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3
