Fig. 13: Drilling Hole In Shock Absorber At Centerpunched Locations
Courtesy of GENERAL MOTORS CORP.

1. Make an indentation 10 mm (0.4 in) from the bottom (4) of the tube (3) using a

centerpunch.

2. Clamp the shock absorber in a vise horizontally with the shock absorber rod (1) completely

extended.

3. Drill a hole in the shock absorber at the centerpunch (4) using a 5 mm (3/16 in) drill bit.

Gas or a gas/oil mixture will exhaust when the drill bit penetrates the shock absorber. Use
shop towels in order to contain the escaping oil.

4. Make an indentation in the middle (2) of the tube (3) with a centerpunch.

5. Drill a second hole in the shock absorber at the centerpunch (2) using a 5 mm (3/16 in) drill

bit. Oil will exhaust when the drill bit penetrates the shock absorber. Use shop towels in
order to contain the escaping oil.

6. Remove the shock absorber from the vise. Hold the shock absorber over a drain pan

horizontally with the holes down. Move the rod (1) in and out of the tube (3) to completely
drain the oil from the shock absorber.

SPRING JOUNCE BUMPER REPLACEMENT



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



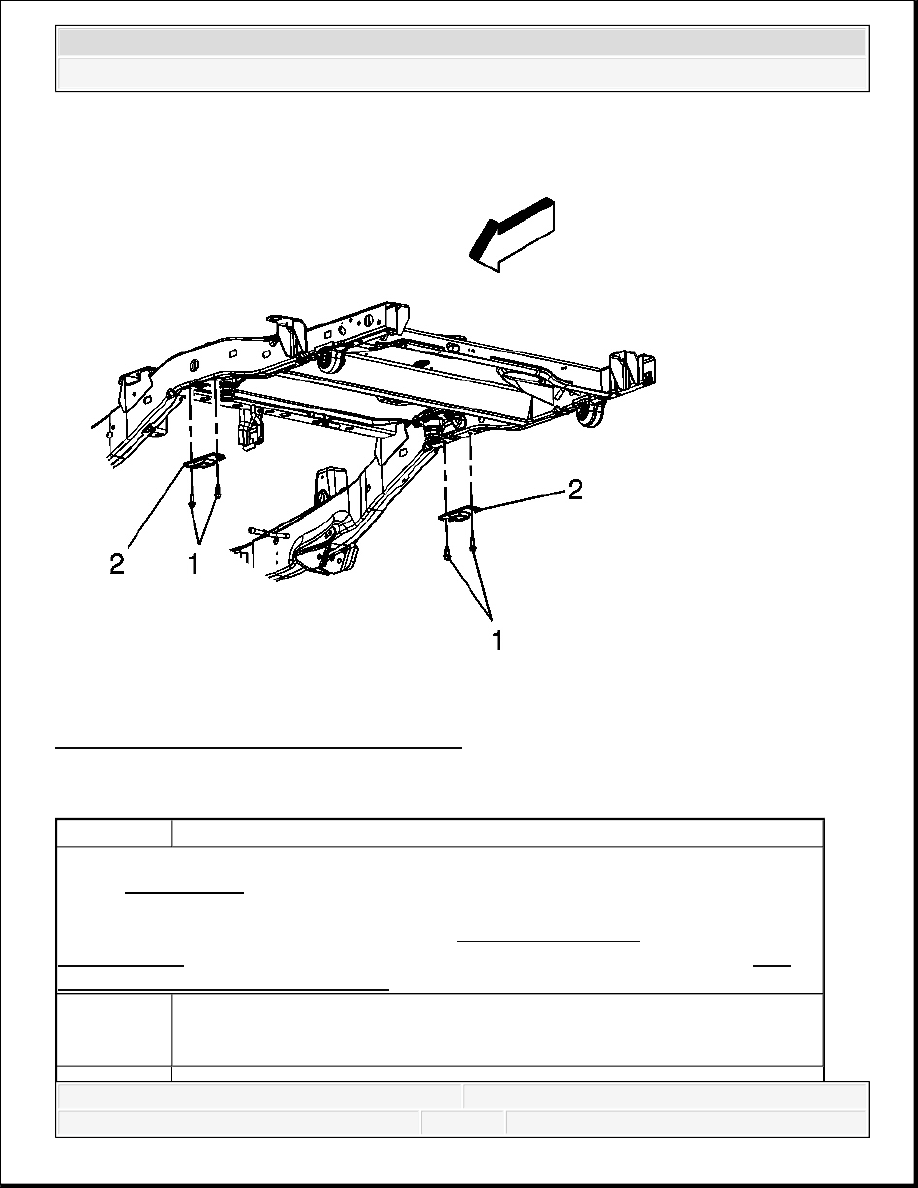

Fig. 14: Spring Jounce Bumper Replacement
Courtesy of GENERAL MOTORS CORP.

Spring Jounce Bumper Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove the rear tire and wheel. Refer to Tire
and Wheel Removal and Installation .

NOTE:

Refer to Fastener Notice .

1

Rear Jounce Bumper Mounting Bolts (Qty: 4)

Tighten: 30 N.m (22 lb ft)



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



LEAF SPRING REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Support the rear axle independently in order to relieve the tension on the leaf springs.

3. Disconnect the rear park brake cable. Refer to Parking Brake Rear Cable Replacement -

Left Side or to Parking Brake Rear Cable Replacement - Right Side .

4. Remove the absorber lower mounting nut and bolt. Refer to Shock Absorber

Replacement.

5. Remove the trailer hitch if equipped. Refer to Trailer Hitch Replacement .

2

Rear Jounce Bumper (Qty: 2)



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3

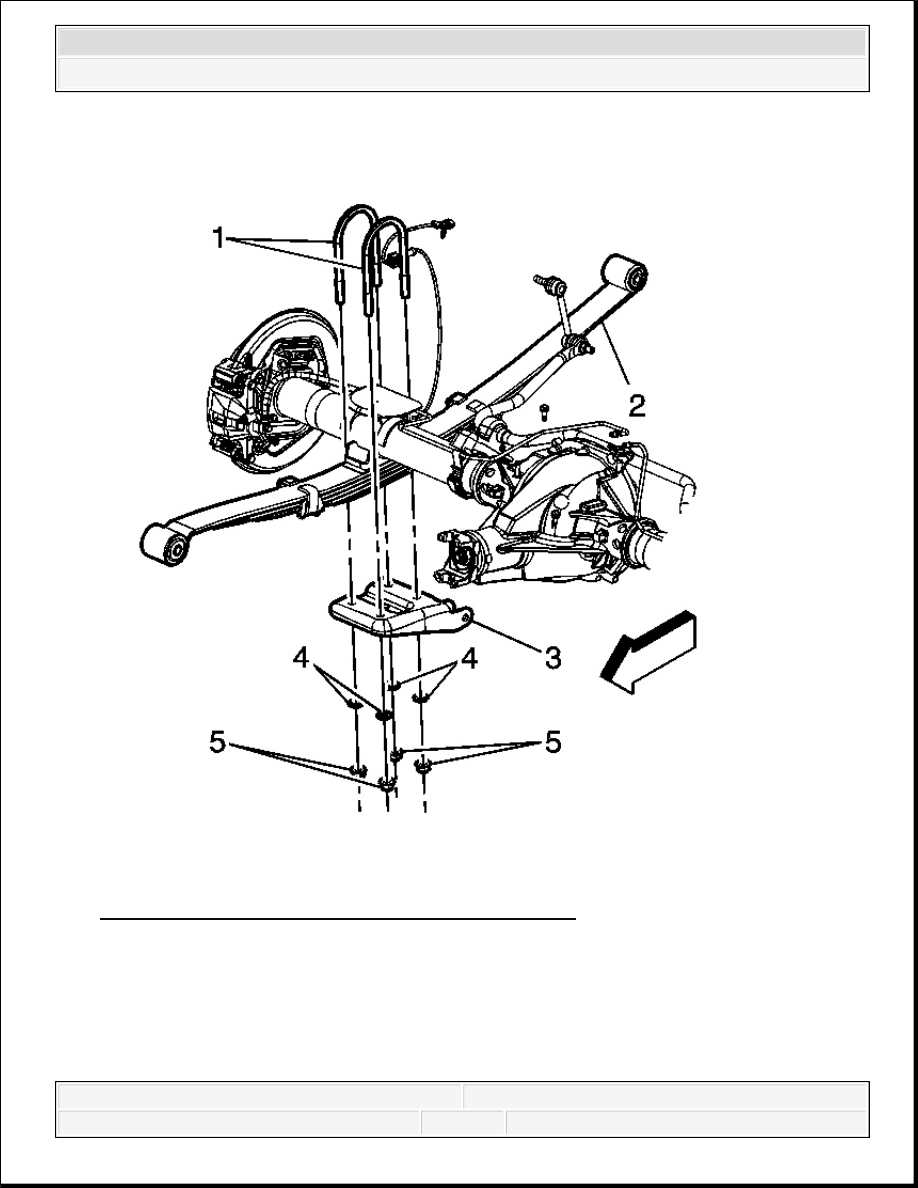

Fig. 15: Removing/Installing U-Bolt Nuts & Washers
Courtesy of GENERAL MOTORS CORP.

6. Remove the U-bolt nuts (5) and washers (4).

7. Remove the anchor plate (3).

8. Remove the U-bolts (1).
