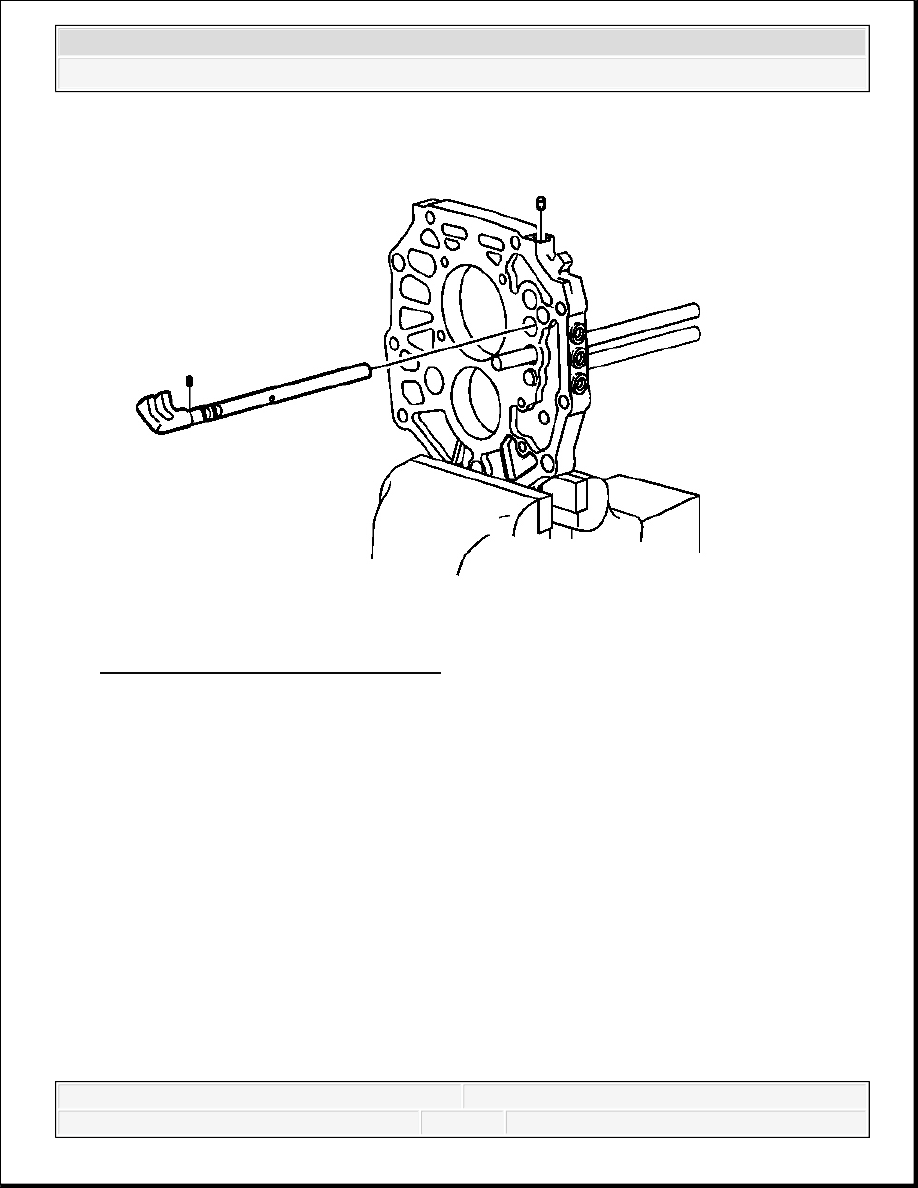

Fig. 242: Locating 1st/2nd Shift Shaft
Courtesy of GENERAL MOTORS CORP.

15. Install the small interlock pin in the 1st/2nd shift shaft.

16. Install the 1st/2nd shift shaft. Ensure to align the interlock pin with the interlock in the 5th

shift shaft and the detents toward the detent ball hole in the side of the case.

17. Using a magnet, install the 1st/2nd shift shaft and 3rd/4th shift shaft interlock pin.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



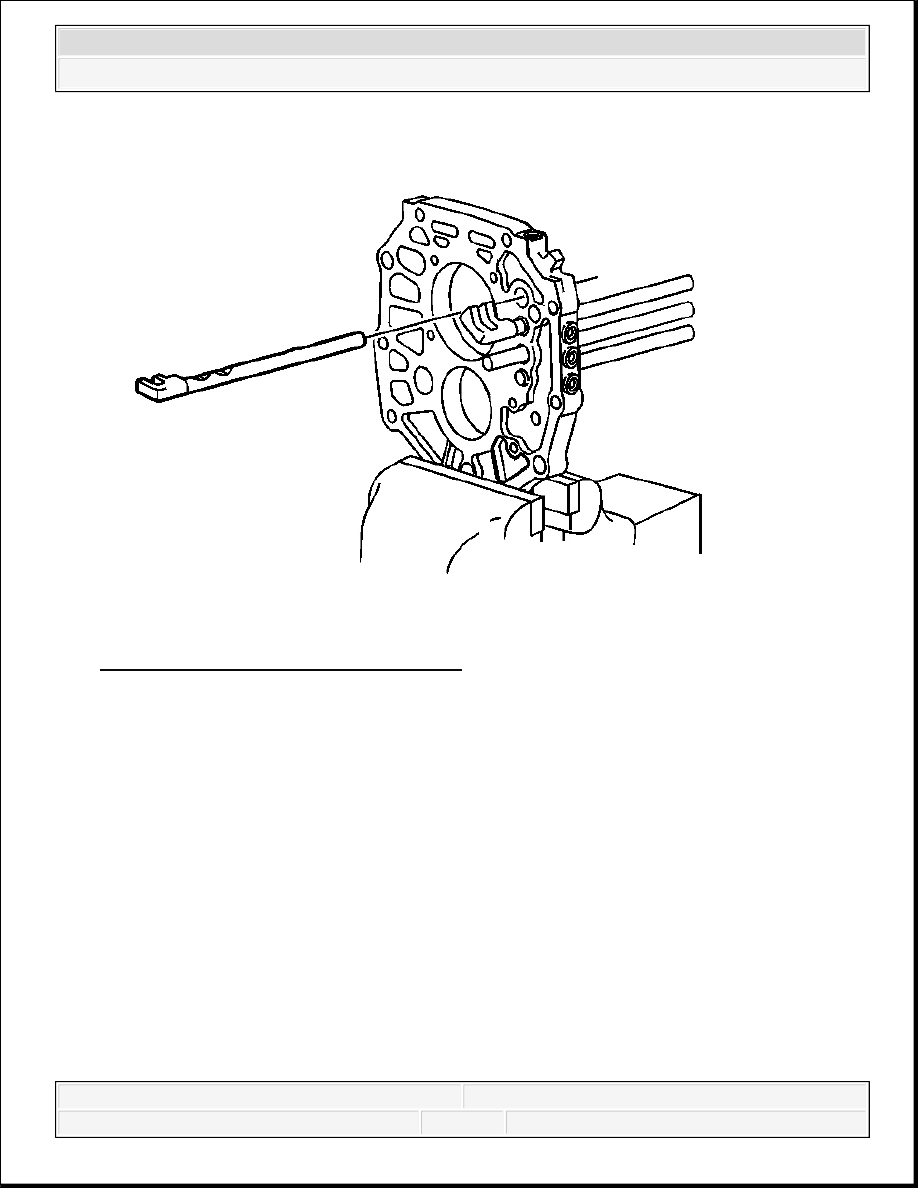

Fig. 243: Identifying 3rd/4th Shift Shaft
Courtesy of GENERAL MOTORS CORP.

18. Install the 3rd/4th shift shaft. Align the detents on the shaft toward the detent ball holes at

the top of the case.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



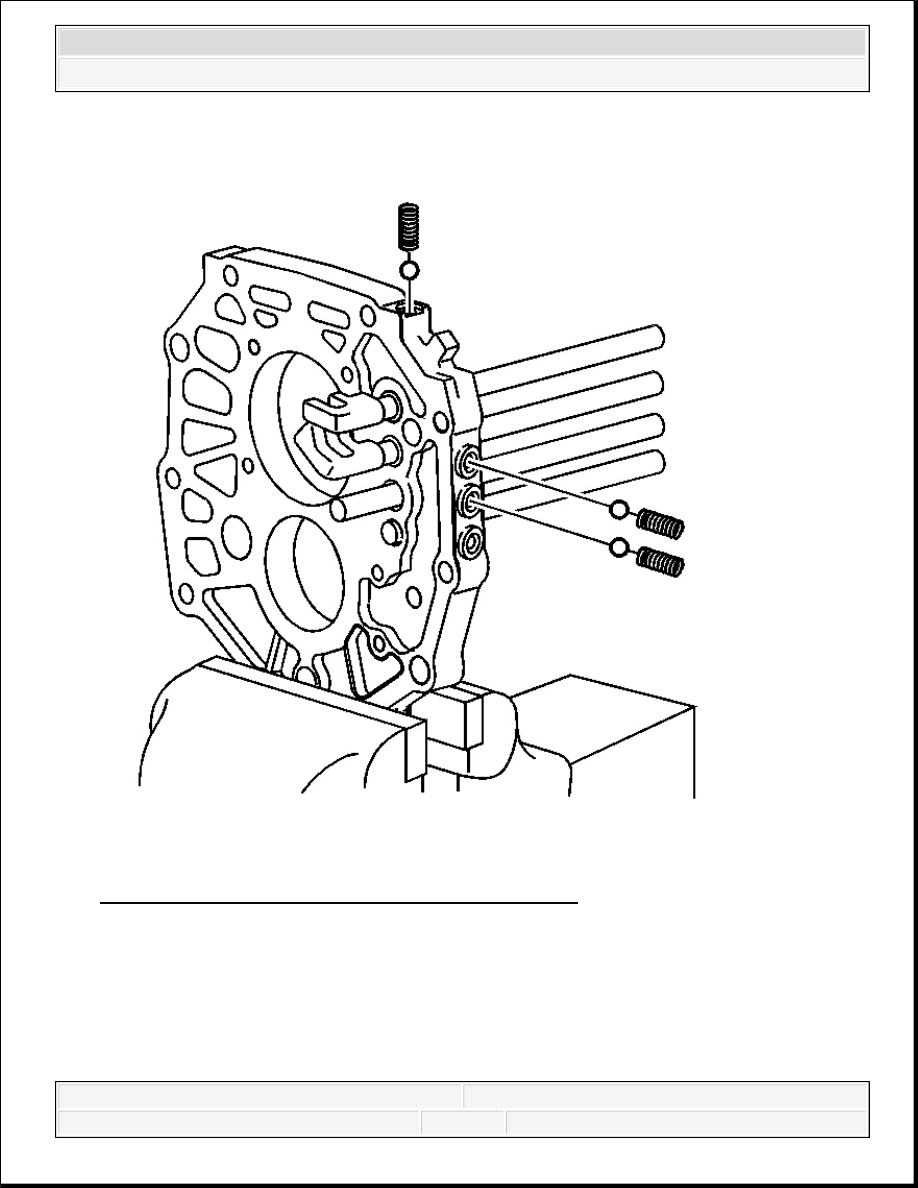

Fig. 244: View Of Shift Shaft Detent Springs & Balls
Courtesy of GENERAL MOTORS CORP.

19. Install the 5th shift shaft detent spring and ball. The reverse gear shift shaft does not have a

detent spring and ball in the plug opening.

20. Install the 3rd/4th shift shaft detent spring and ball.

21. Install the 1st/2nd shift shaft detent spring and ball.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 245: Locating Shift Shaft Detent Plugs
Courtesy of GENERAL MOTORS CORP.

22. Install the 4 new shift detent plugs for the balls and springs.

Tighten: Tighten the shift detent plugs to 19 N.m (14 lb ft).

IMPORTANT: The shift detent plugs must not be used again. Always install

new plugs.
