Hummer H3. Manual - part 1529

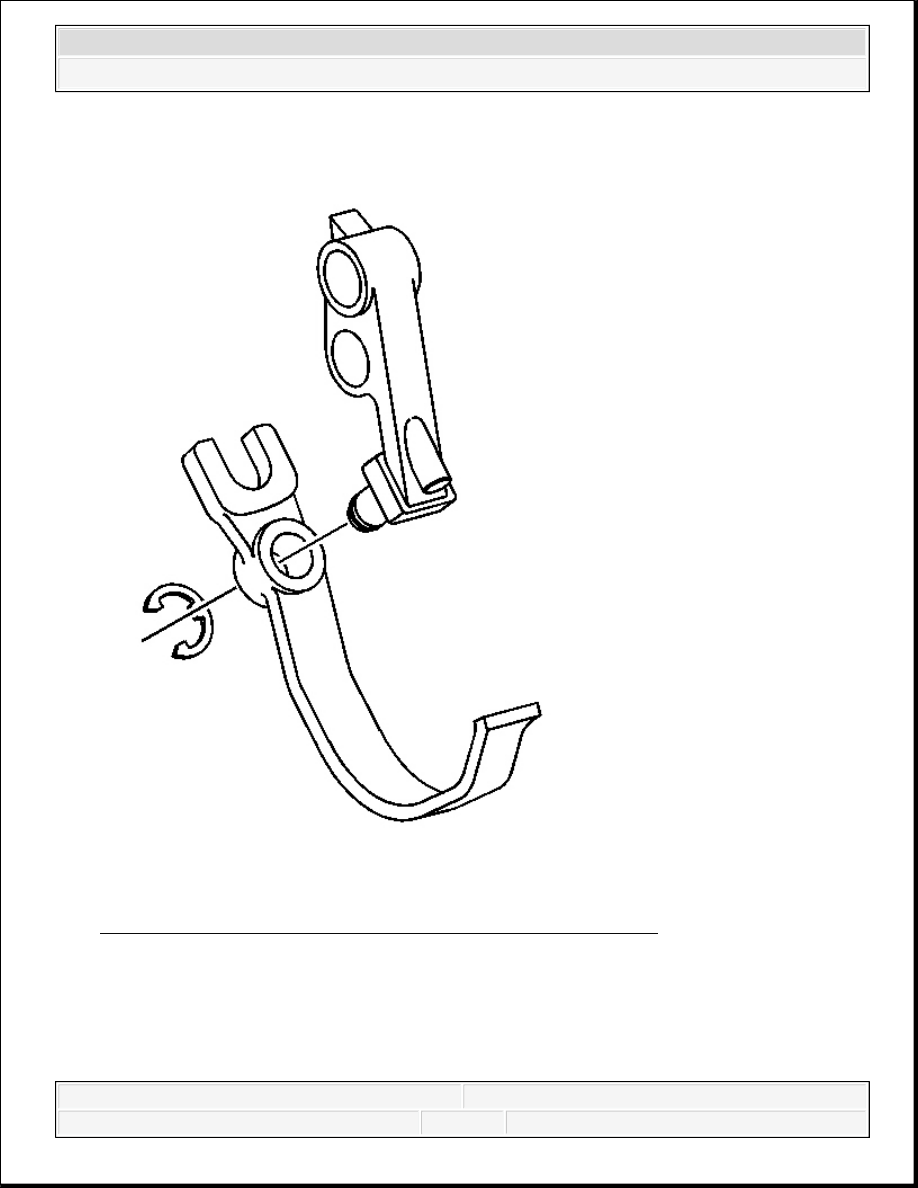

Fig. 238: View Of Reverse Shift Fork Retaining Ring & Lever
Courtesy of GENERAL MOTORS CORP.

7. Install the reverse shift fork on the reverse shift lever.

8. Install the reverse shift fork retaining ring.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



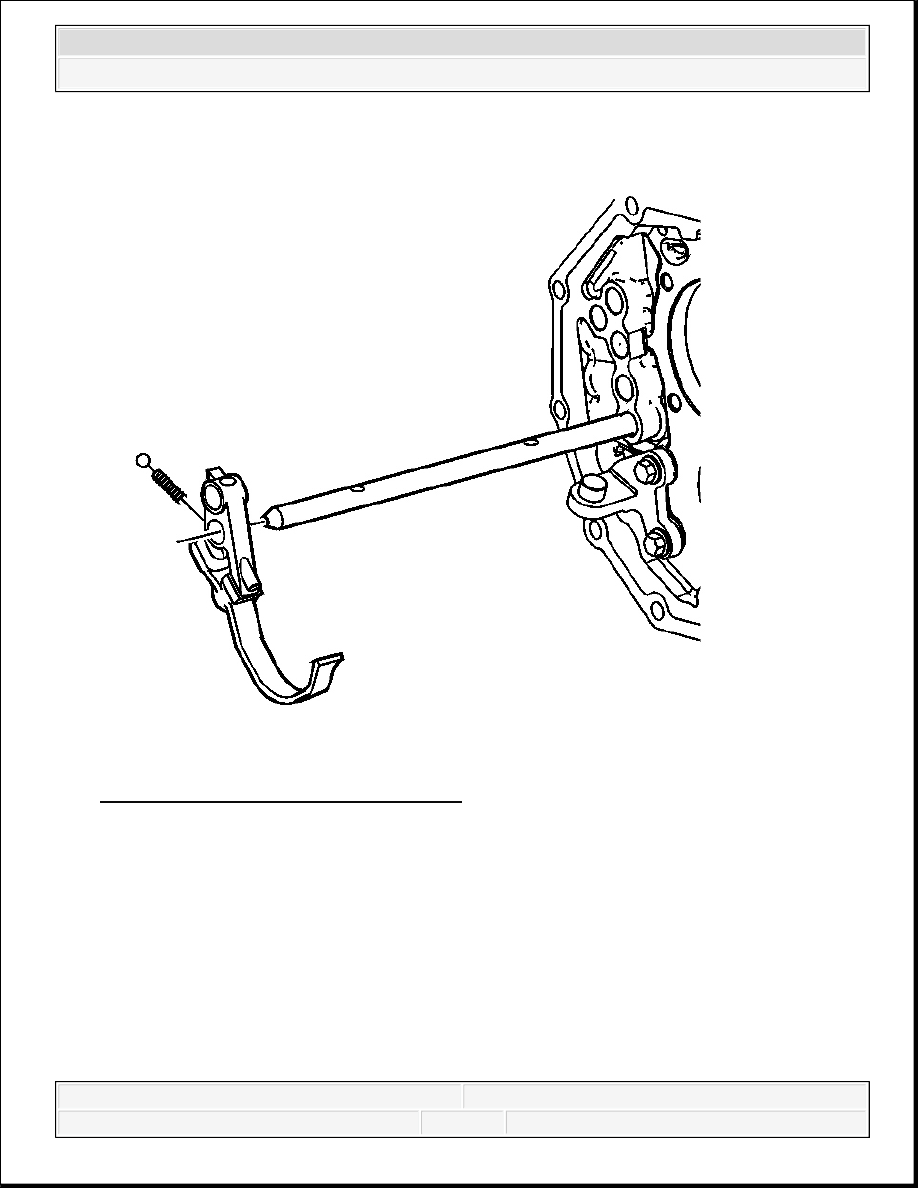

Fig. 239: Locating Detent Spring & Ball
Courtesy of GENERAL MOTORS CORP.

9. Install the reverse shift lever on the reverse shift shaft.

1. Install the detent spring in the lever.

2. Install the detent ball. Push the ball in while sliding the lever on the shaft.

3. Slide the lever on the shaft until the detent ball is located in the detent on the shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



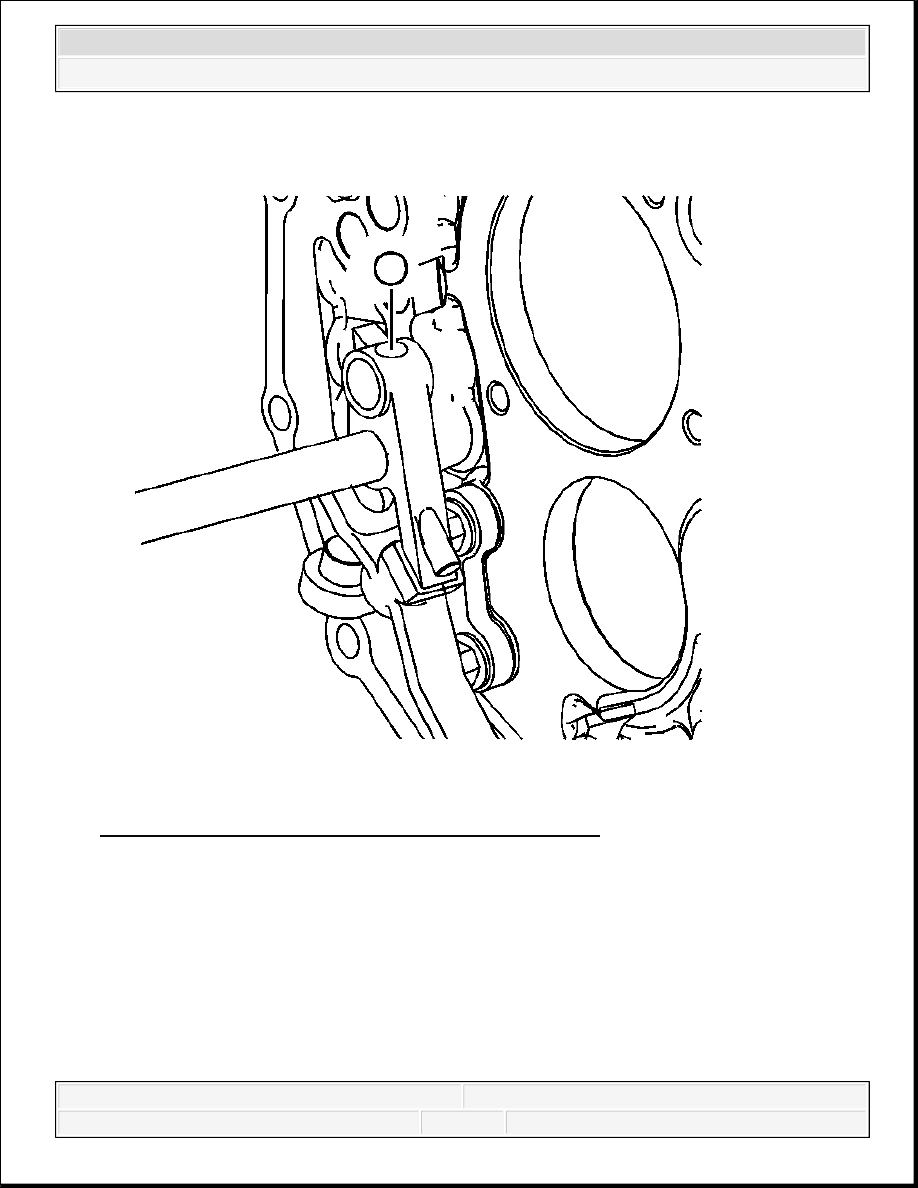

Fig. 240: Identifying Detent Ball In Reverse Shift Lever
Courtesy of GENERAL MOTORS CORP.

10. Install the detent ball in the reverse shift lever for the 5th shift shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



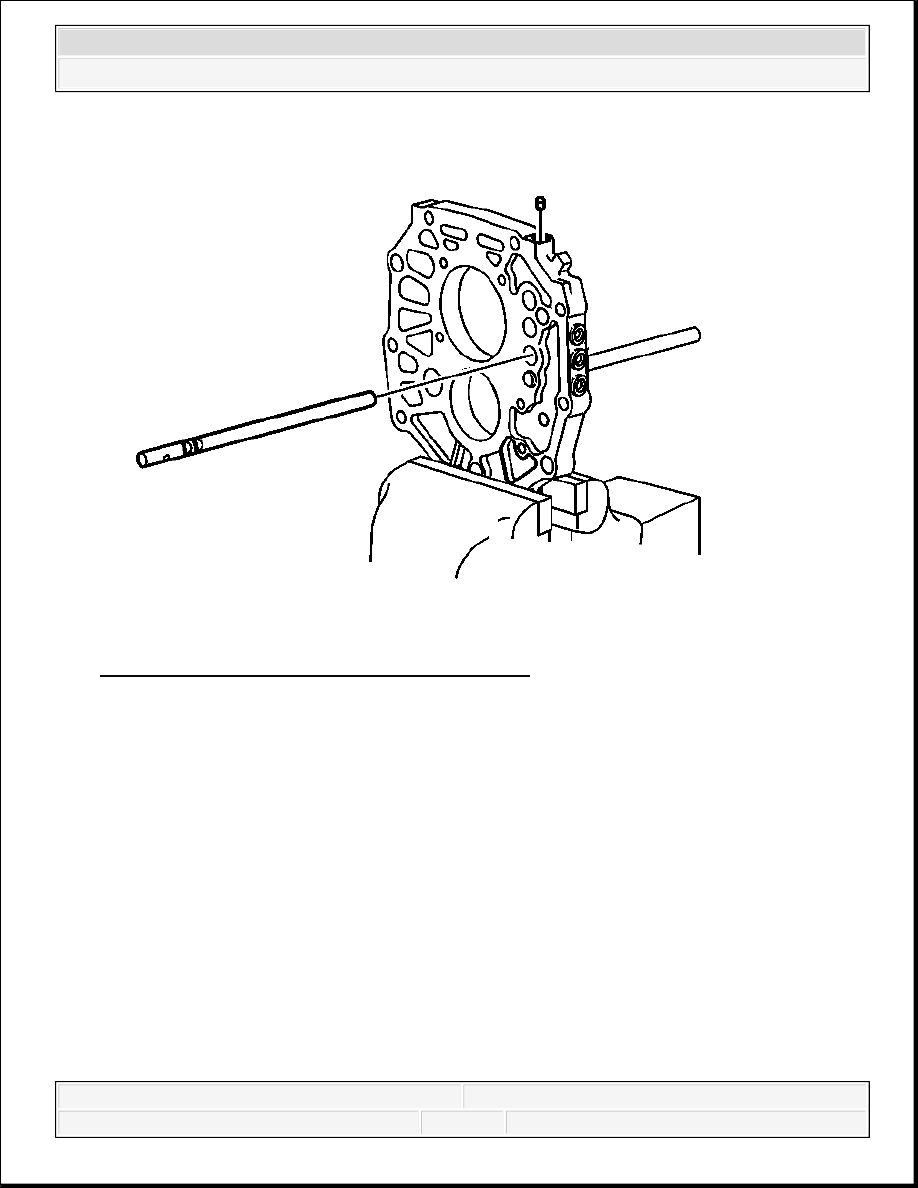

Fig. 241: View Of 5th Shift Shaft & Detent Ball
Courtesy of GENERAL MOTORS CORP.

11. Install the 5th shift shaft into the intermediate case.

12. Push down on the detent ball in the reverse shift lever and install the 5th shift shaft.

13. Align the 5th shift shaft with the detents facing toward the detent ball hole at the side of the

case.

14. Using a magnet, install the 1st/2nd shift shaft and 5th shift shaft interlock pin.



2007 Hummer H3
