1. Drain the transmission fluid. Refer to Transmission Fluid Replacement.

2. Remove the clutch actuator cylinder. Refer to Clutch Actuator Cylinder Replacement .

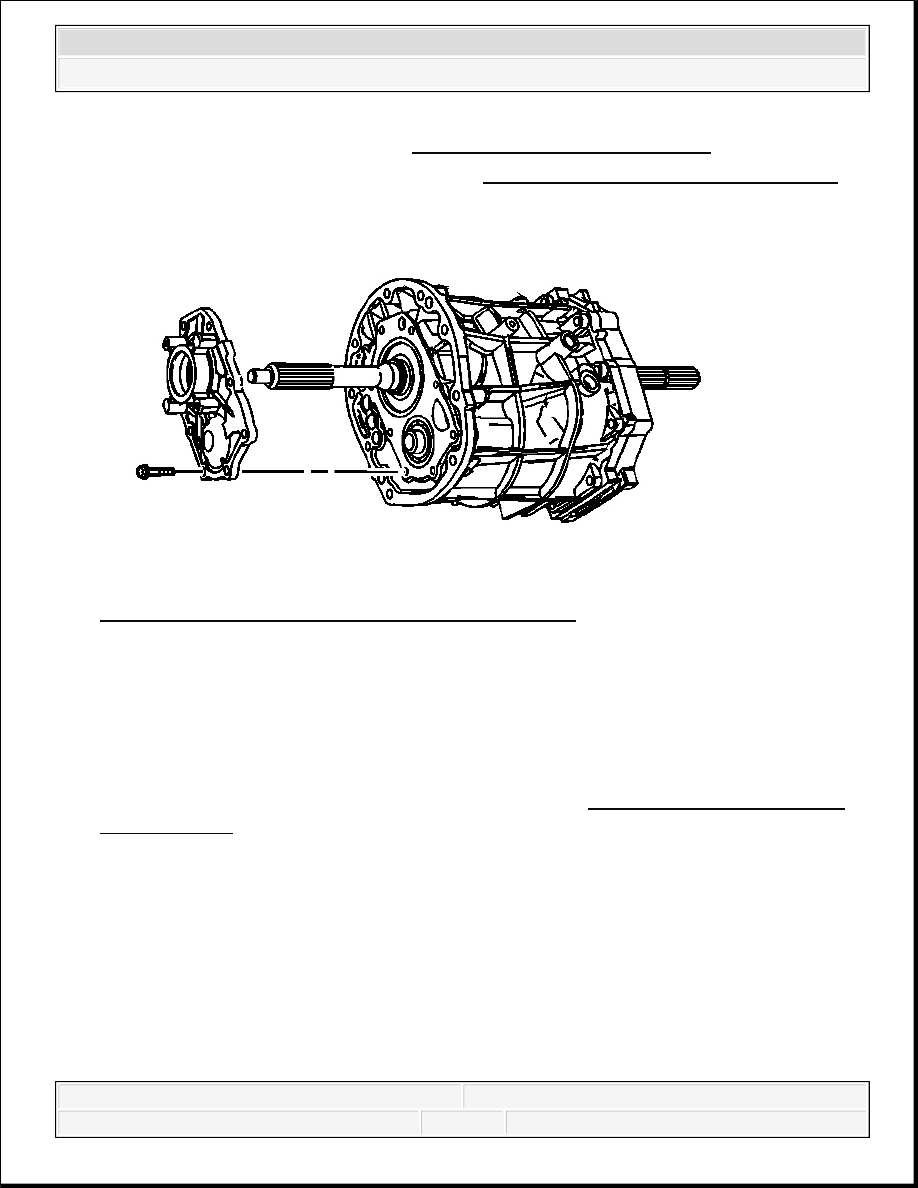

Fig. 23: Locating Input Shaft Bearing Retainer Bolts
Courtesy of GENERAL MOTORS CORP.

3. Remove the input shaft bearing retainer bolts.

Discard the bolts.

4. Remove the input shaft bearing retainer.

5. Clean and inspect the input shaft bearing retainer. Refer to Transmission Case Cleaning

and Inspection.

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



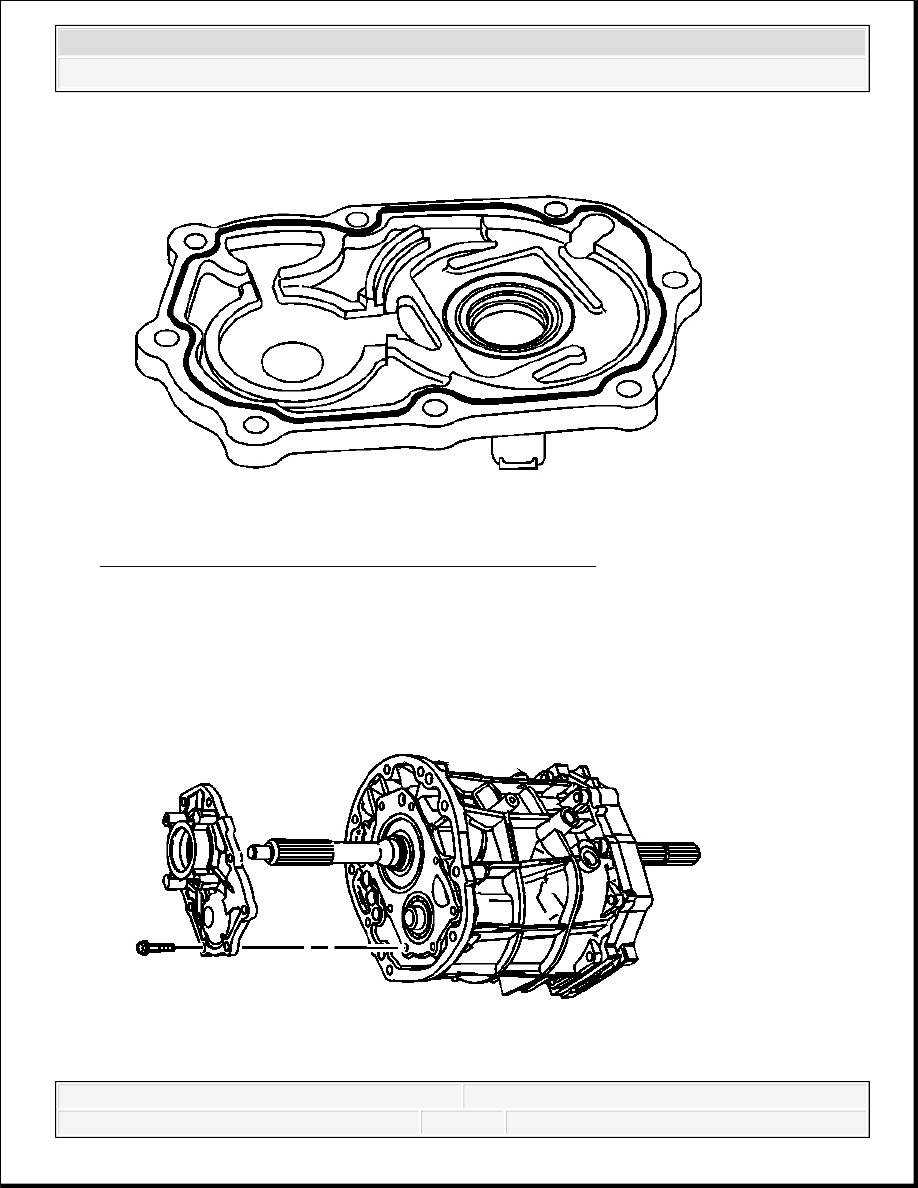

Fig. 24: Sealant Area On Input Shaft Bearing Retainer
Courtesy of GENERAL MOTORS CORP.

1. Apply a 3 mm (1/8 in) bead of sealant GM P/N 89020326 (Canadian P/N 89021188) to the

input shaft bearing retainer.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 25: Locating Input Shaft Bearing Retainer Bolts
Courtesy of GENERAL MOTORS CORP.

2. Position the input shaft bearing retainer to the transmission.

3. Apply pipe sealant GM P/N 12346004 (Canadian P/N 10953480) to the threads of the input

shaft bearing retainer bolts if new bolts are not available.

4. Install the NEW input shaft bearing retainer bolts.

Tighten: Tighten the input shaft bearing retainer bolts to 17 N.m (13 lb ft).

5. Install the clutch actuator cylinder. Refer to Clutch Actuator Cylinder Replacement .

6. Fill the transmission fluid. Refer to Transmission Fluid Replacement.

TRANSMISSION INPUT SHAFT SEAL REPLACEMENT

Tools Required

J 45866 Input Shaft Seal Installer. See Special Tools.

Removal Procedure

1. Remove the transmission input shaft bearing retainer. Refer to Transmission Input Shaft

Bearing Retainer Replacement.

IMPORTANT: Ensure the seal does not catch on the input shaft splines.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

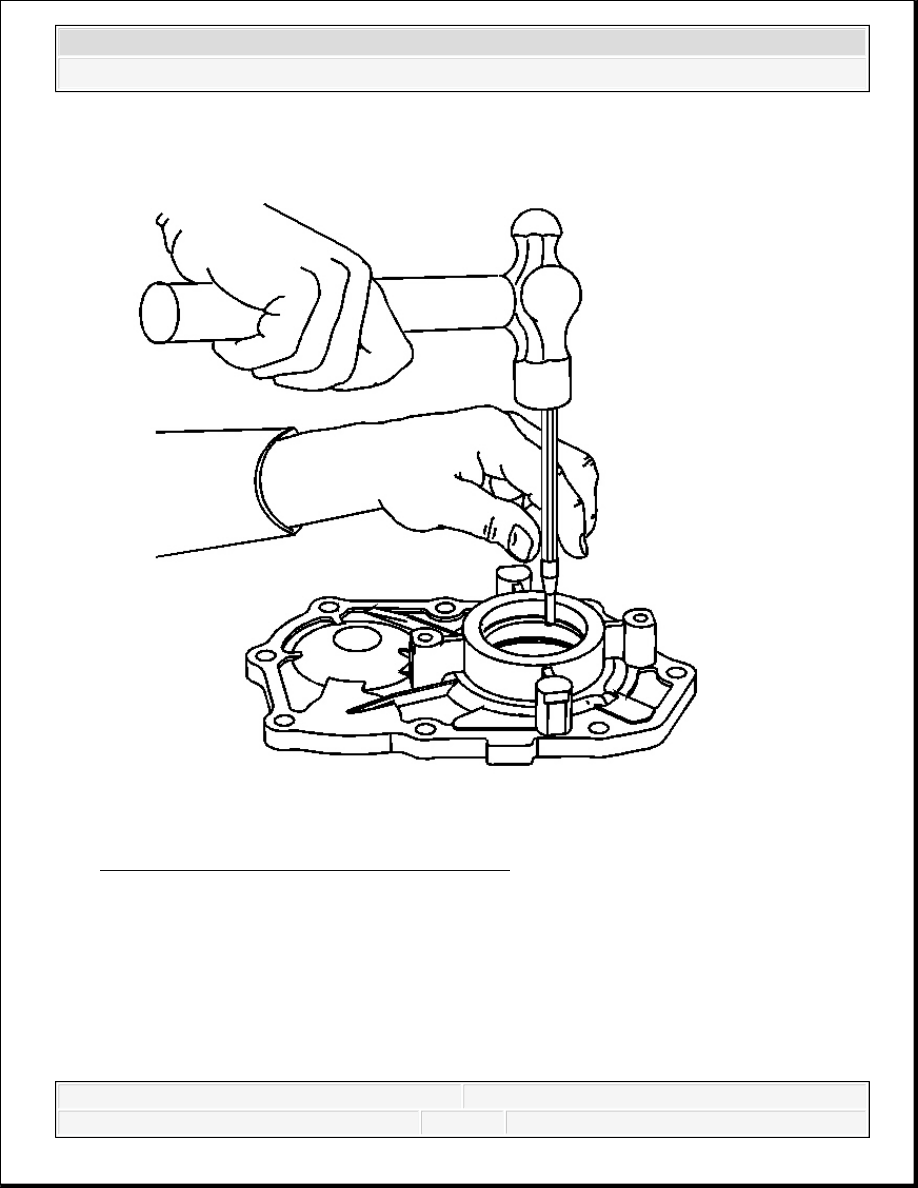

Fig. 26: Removing/Installing Input Shaft Seal
Courtesy of GENERAL MOTORS CORP.

2. Using a hammer and a punch, remove the input shaft seal from the input shaft bearing

retainer.

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
