Tighten: Tighten the bolts to 20 N.m (15 lb ft).

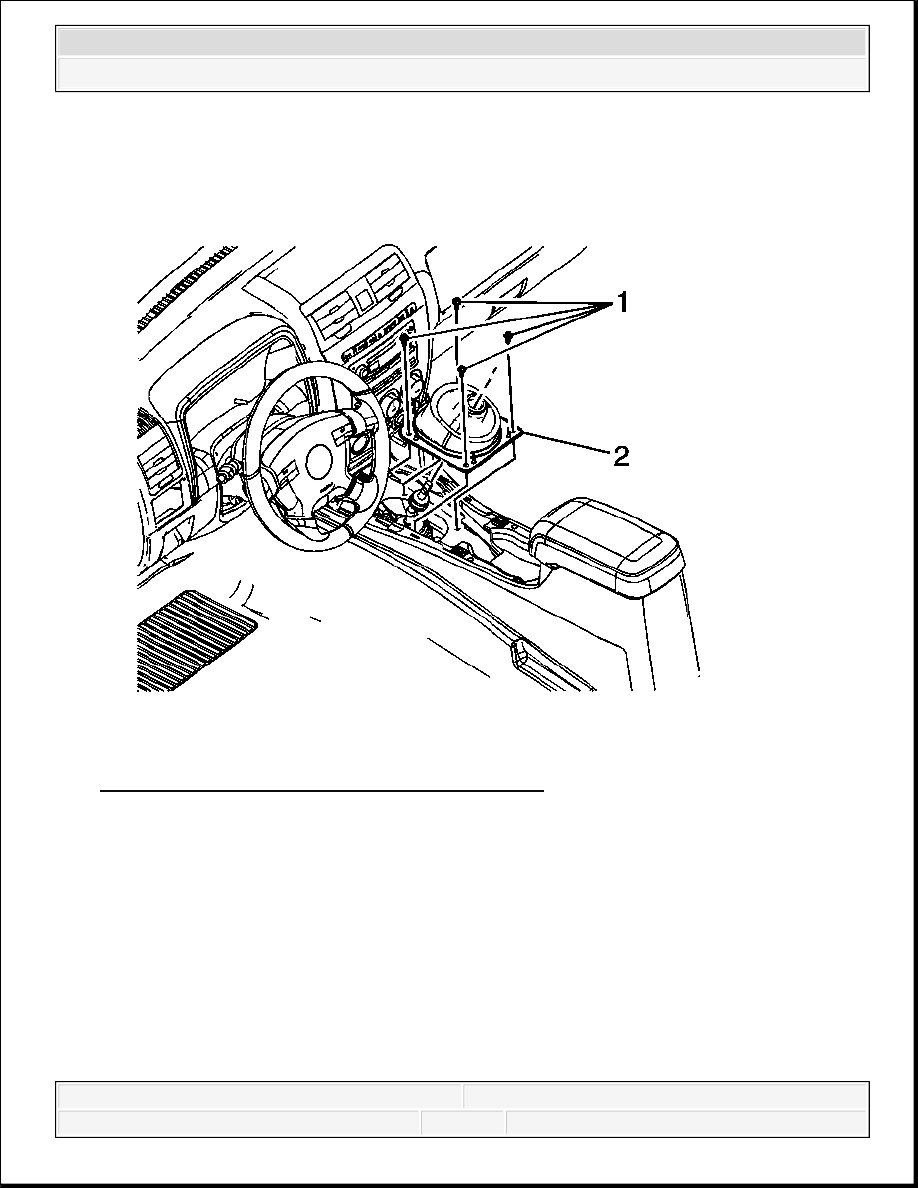

Fig. 16: Control Lever Boot Removal/Installation
Courtesy of GENERAL MOTORS CORP.

6. Slide the boot (2) into position over the control lever.

7. Tilt the boot (2) in order to seat to the floor.

8. Install the control lever boot screws (1).

Tighten: Tighten the screws to 2.5 N.m (22 lb in).

IMPORTANT: Ensure the carpet is not between the boot and the floor

panel.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



9. Install the shift lever assembly. Refer to Shift Lever Assembly Replacement.

SHIFT LEVER ASSEMBLY REPLACEMENT

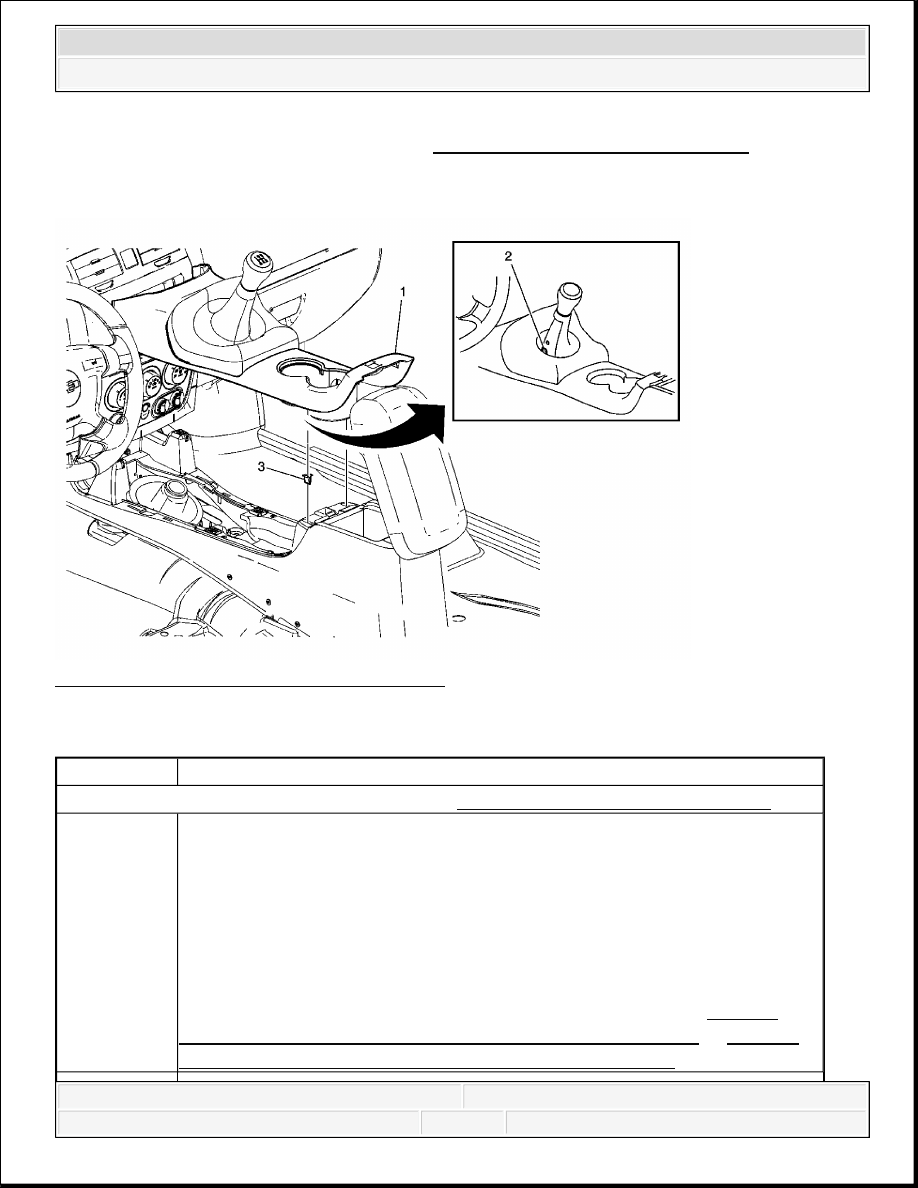

Fig. 17: Shift Lever Assembly Replacement
Courtesy of GENERAL MOTORS CORP.

Shift Lever Assembly Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Plate, Console Upper Trim


Tip: Shifter bezel and console upper trim plate must be removed as one
assembly. For removal of the bezel from the trim plate, refer to Console
Shift Lever Bezel Replacement (Automatic Transmission) or Console
Shift Lever Bezel Replacement (Manual Transmission) .

NOTE:

Do NOT pull or pry on the shift boot. This action may damage the shift boot
retainers.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



VEHICLE SPEED SENSOR REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2

Screw, Manual Shift Handle
Tip:

1. Lift the console upper trim plate enough to access the shift handle

retaining screw.

2. Apply threadlock GM P/N 1234593 (Canadian P/N 10953488) to the

shift lever set screw threads before reinstalling.

Tighten: 25 N.m 18 lb ft)

3

Retainer, Trim Clip (Qty 6)



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

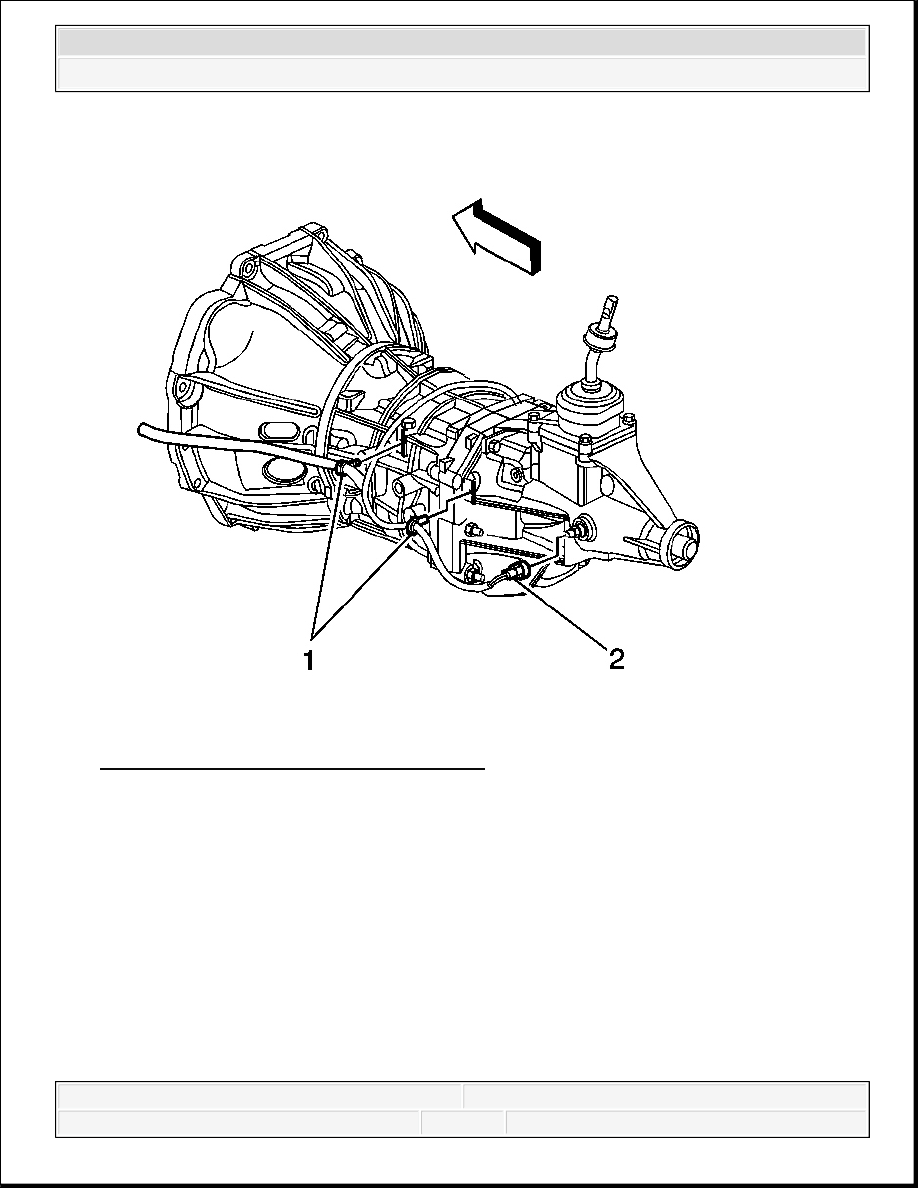

Fig. 18: View Of VSS Electrical Connector
Courtesy of GENERAL MOTORS CORP.

2. Disconnect the vehicle speed sensor (VSS) electrical connector (2).
