Fig. 97: Identifying Vanity Light Lens Retaining Tab
Courtesy of GENERAL MOTORS CORP.

1. Fold down the sunshade.

2. Open the cover to the vanity mirror in order to reveal the vanity light.

3. Use a flat bladed tool in order to release the retaining tab on the vanity light lens.

4. Remove the vanity light lens from the vanity mirror.

5. Remove the bulb from the socket.

Installation Procedure



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



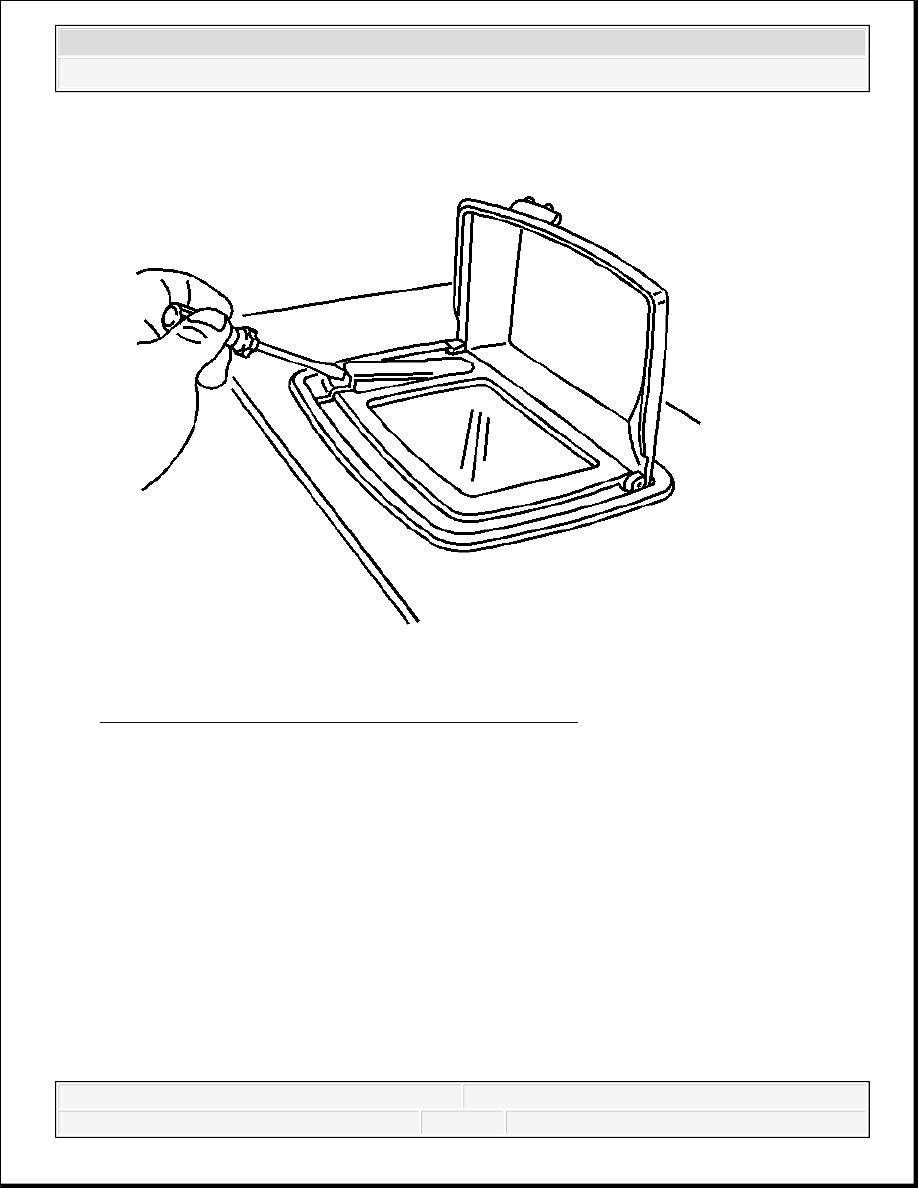

Fig. 98: Identifying Vanity Light Lens Retaining Tab
Courtesy of GENERAL MOTORS CORP.

1. Install the bulb to the socket.

2. Install the vanity light lens to the vanity mirror ensuring the retaining tab is fully seated.

3. Close the cover to the vanity mirror.

4. Return the sunshade to the folded up position.

DOME LAMP REPLACEMENT



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 99: Dome Lamp Replacement
Courtesy of GENERAL MOTORS CORP.

Dome Lamp Replacement

HEADLAMP REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Lens, Dome Lamp Assembly
Tip: Pry open the lens with a flat-bladed tool.

2

Bulb, Dome Lamp



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 100: View Of Headlamp & Components
Courtesy of GENERAL MOTORS CORP.

Headlamp Replacement

Callout

Component Name

Preliminary Procedures

1. Remove the front grille. Refer to Grille Replacement .

2. Remove the bolt securing the pencil brace bracket to the rear edge of the headlamp

assembly.

3. Gently move the fender pencil brace away from the headlamp composite which is

being serviced.

1

Headlamp Assembly Bolt (Qty: 3)

Procedure

1. Support the headlamp assembly when removing the bolts.

2. Pull the lamp assembly slightly forward.

NOTE:

Refer to Fastener Notice .
