REAR DOOR JAMB SWITCH REPLACEMENT

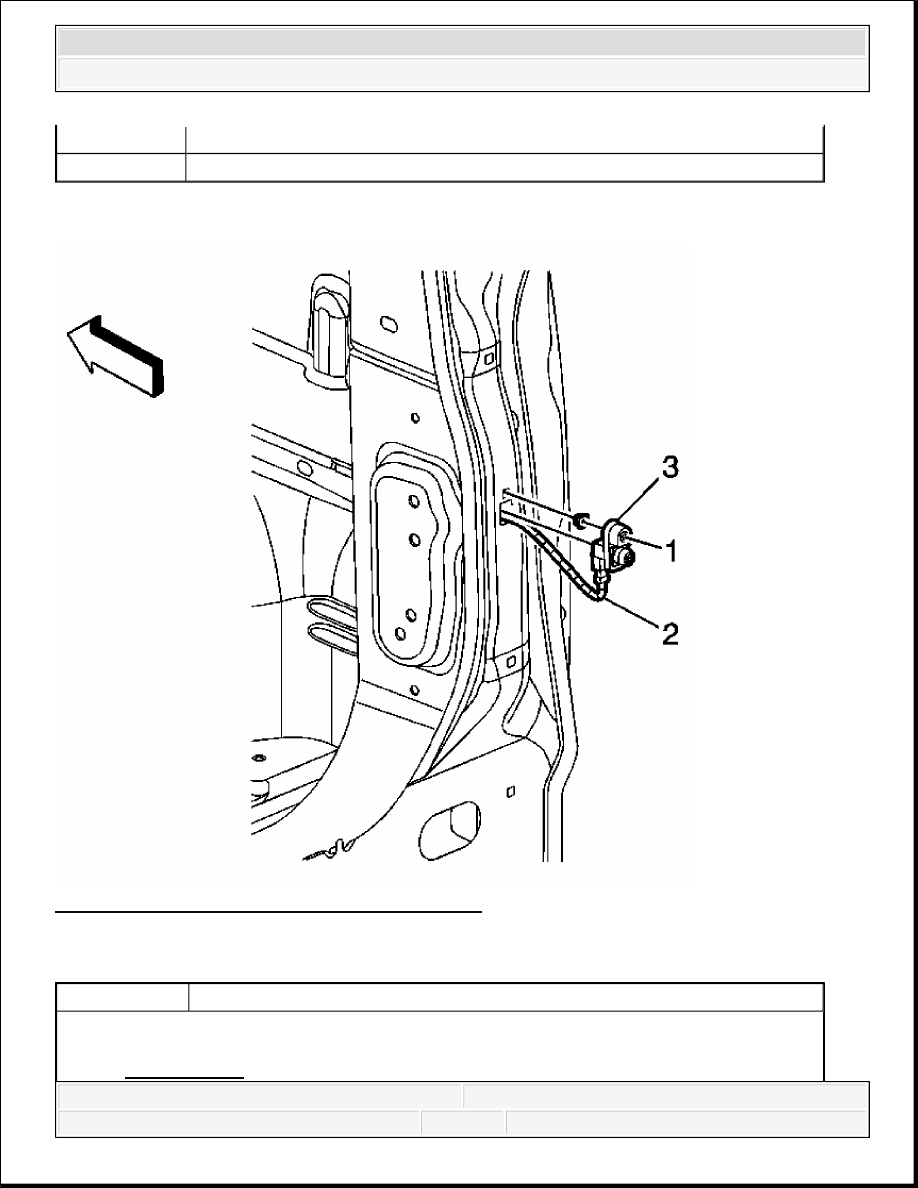

Fig. 93: Door Jamb Switch Replacement - Rear
Courtesy of GENERAL MOTORS CORP.

Rear Door Jamb Switch Replacement

2

Connector, Door Jamb Switch Electrical Harness

3

Switch, Door Jamb (Qty: 1)

Callout

Component Name

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



HAZARD WARNING SWITCH REPLACEMENT

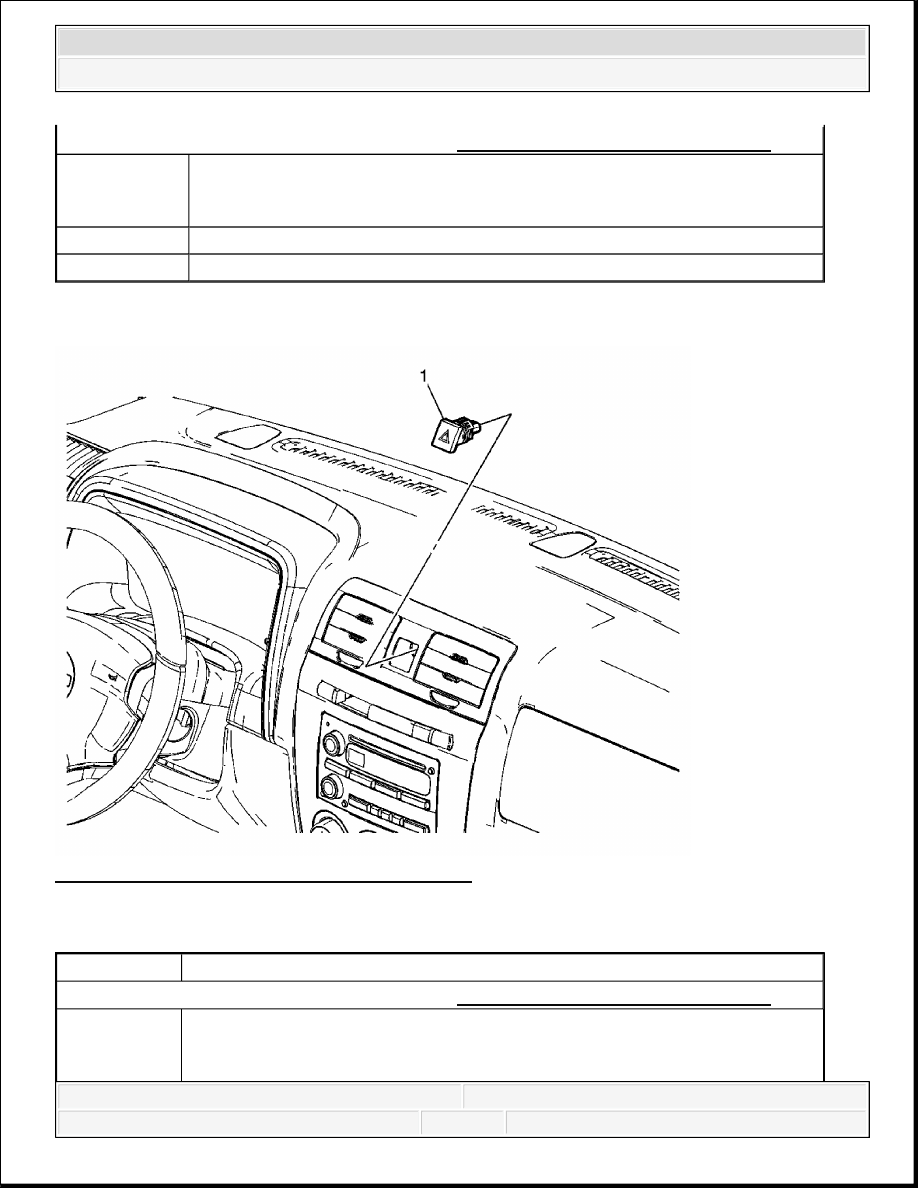

Fig. 94: Hazard Warning Switch Replacement
Courtesy of GENERAL MOTORS CORP.

Hazard Warning Switch Replacement

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Screw, Rear Endgate Switch (Qty: 1)

Tighten: 2 N.m (18 lb in)

2

Connector, Switch Electrical Harness

3

Switch, Rear Endgate (Qty: 1)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Switch Assembly, Hazard Lamp
Tip:



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



AMBIENT LIGHT SENSOR REPLACEMENT

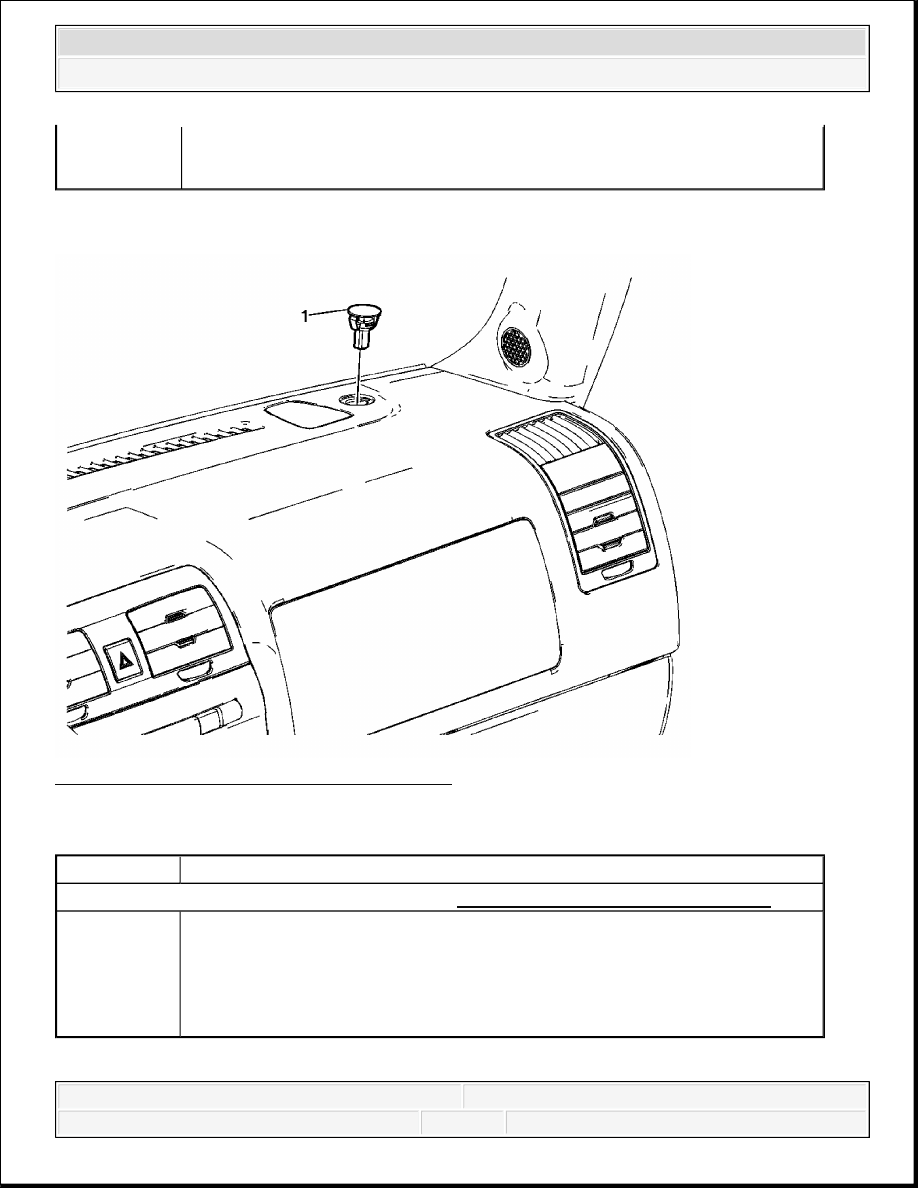

Fig. 95: Ambient Light Sensor Replacement
Courtesy of GENERAL MOTORS CORP.

Ambient Light Sensor Replacement

OFF ROAD LAMP SWITCH REPLACEMENT

1

1. Use a small plastic trim tool to remove the switch.

2. Disconnect the electrical connector.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Sensor Assembly, Ambient Light
Tip:

1. Use a small plastic trim tool to remove the sensor.

2. Disconnect the electrical connector.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



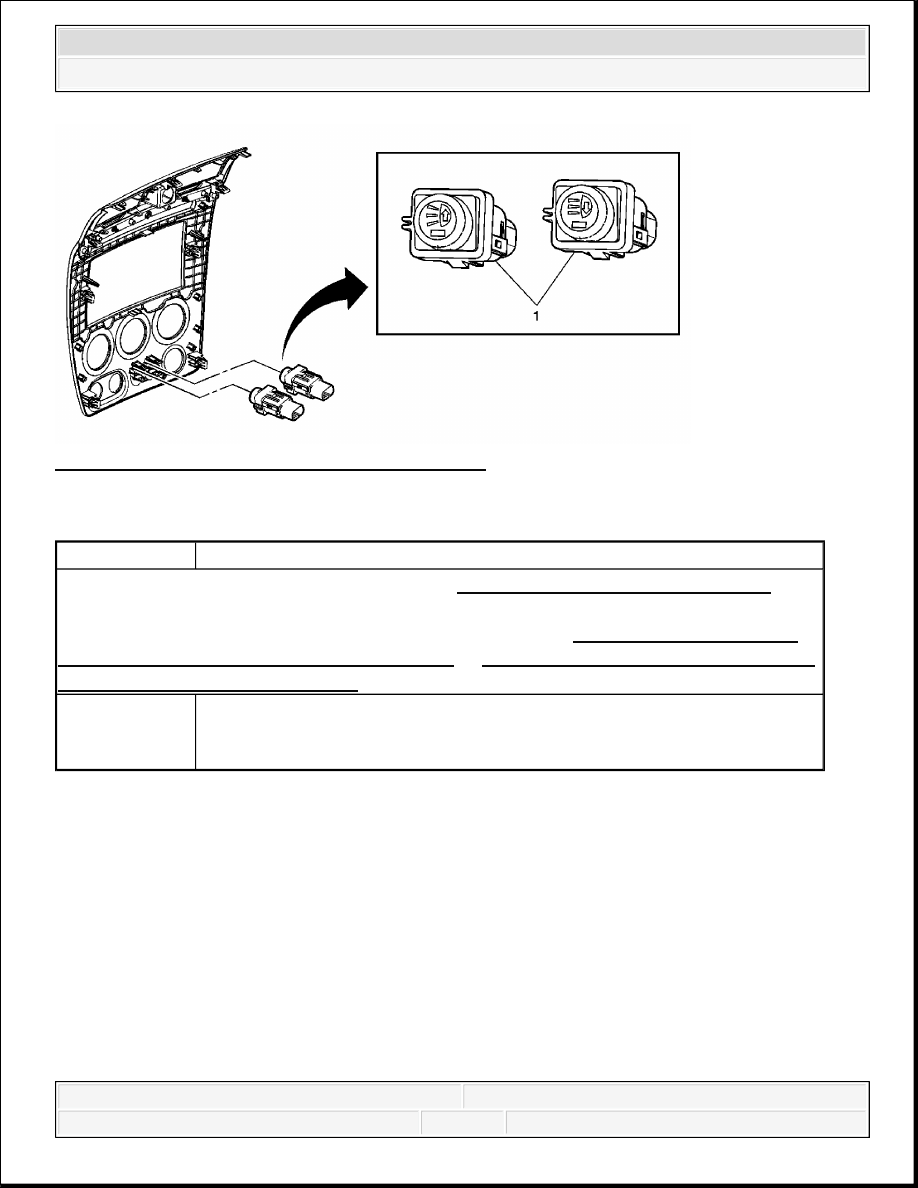

Fig. 96: Switch Replacement - Off-Road Lamps
Courtesy of GENERAL MOTORS CORP.

Off Road Lamp Switch Replacement

VANITY MIRROR LAMP REPLACEMENT

Removal Procedure

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedure:
Remove the center instrument panel (I/P) trim panel. Refer to Instrument Panel Center
Trim Panel Replacement (Left Hand Drive) or Instrument Panel Center Trim Panel
Replacement (Right Hand Drive) .

1

Off Road Lights Front End Mounted Switch Assembly
Tip: If the vehicle is equipped with both roof and front end mounted off
road lights, note the connector location to avoid crossing the switches.
