Hummer H3. Manual - part 1369

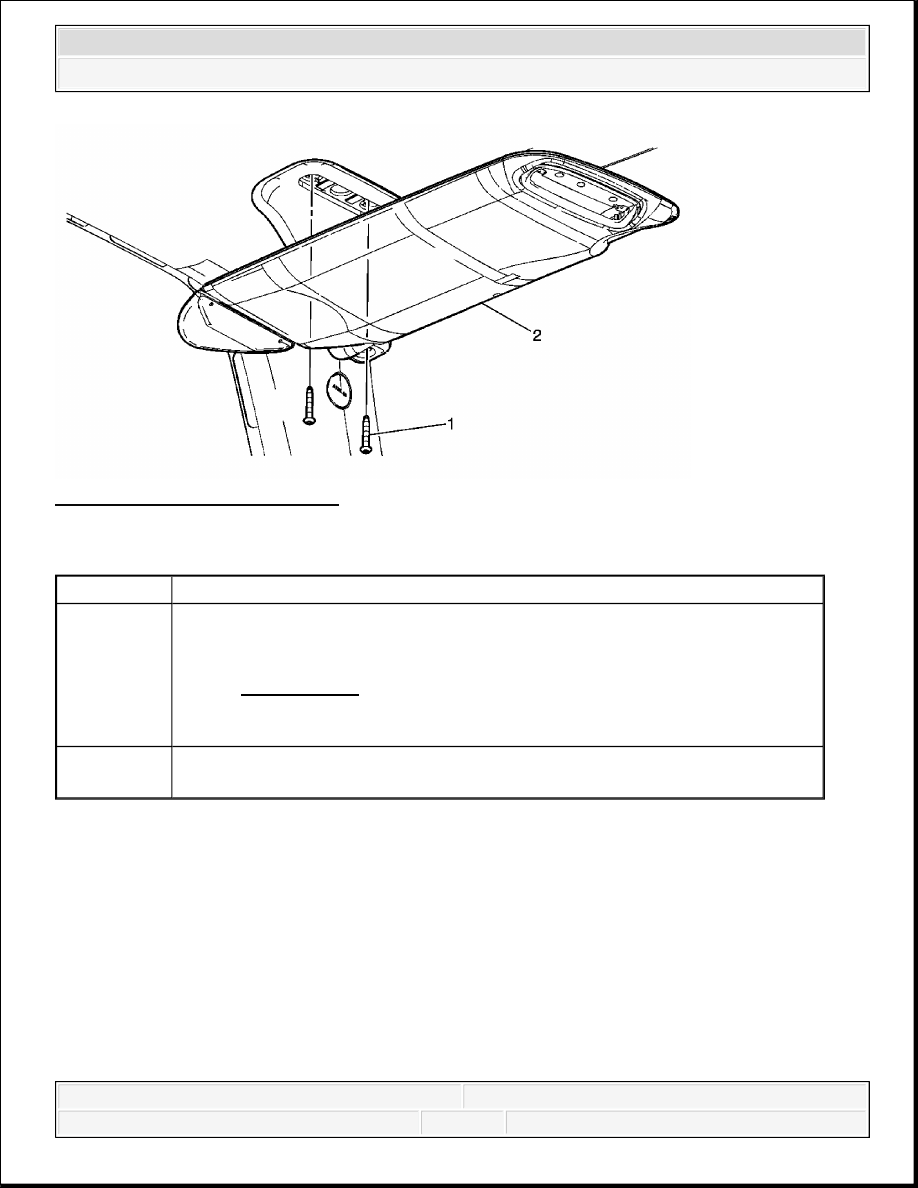

Fig. 13: Sunshade Replacement
Courtesy of GENERAL MOTORS CORP.

Sunshade Replacement

SUNSHADE ANCHOR REPLACEMENT

Callout

Component Name

1

Sunshade Screws (Qty: 2)

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Sunshade Assembly
Tip: Disconnect the electrical connector, if equipped.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



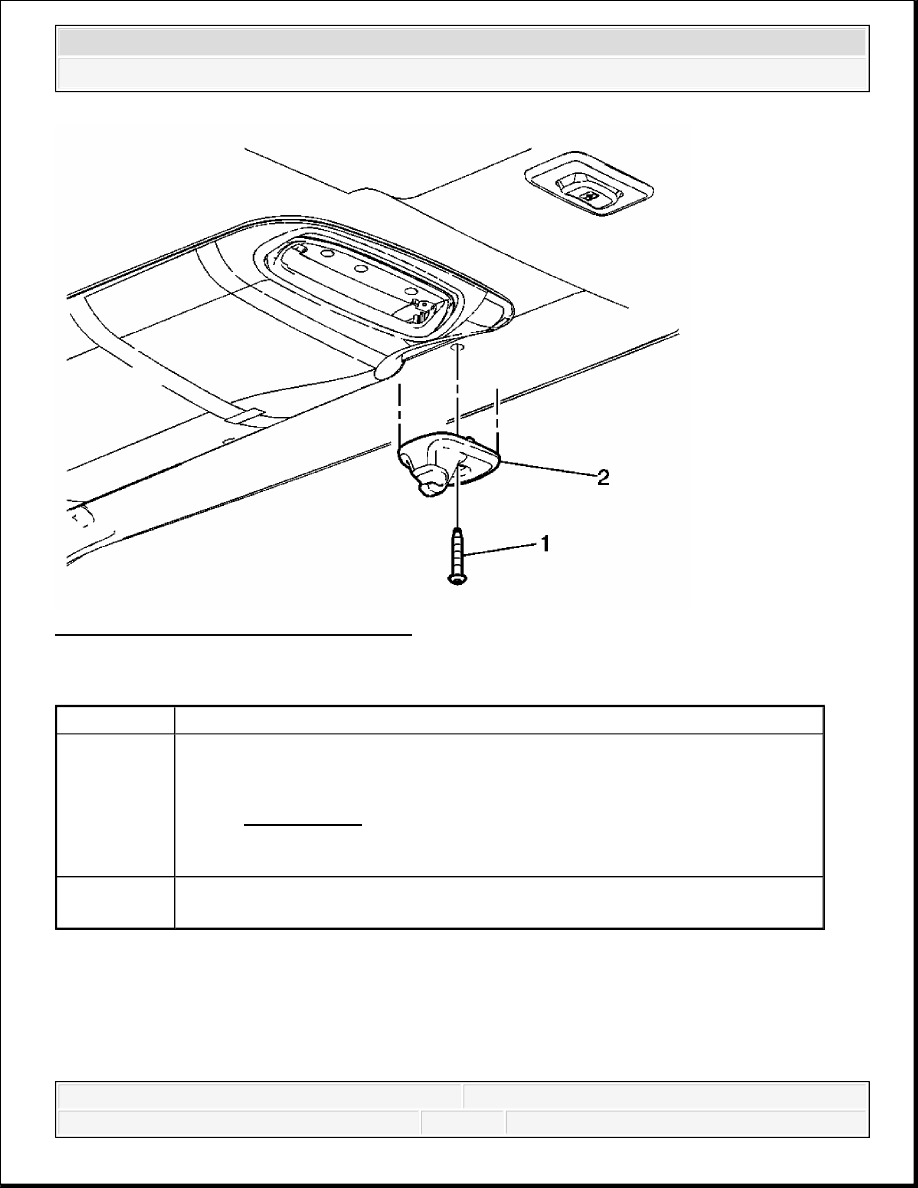

Fig. 14: Sunshade Anchor Replacement
Courtesy of GENERAL MOTORS CORP.

Sunshade Anchor Replacement

WINDSHIELD PILLAR GARNISH MOLDING REPLACEMENT

Callout

Component Name

1

Sun Shade Bolt

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

2

Sun Shade Assembly Support
Tip: Disconnect the electrical connector, if equipped.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



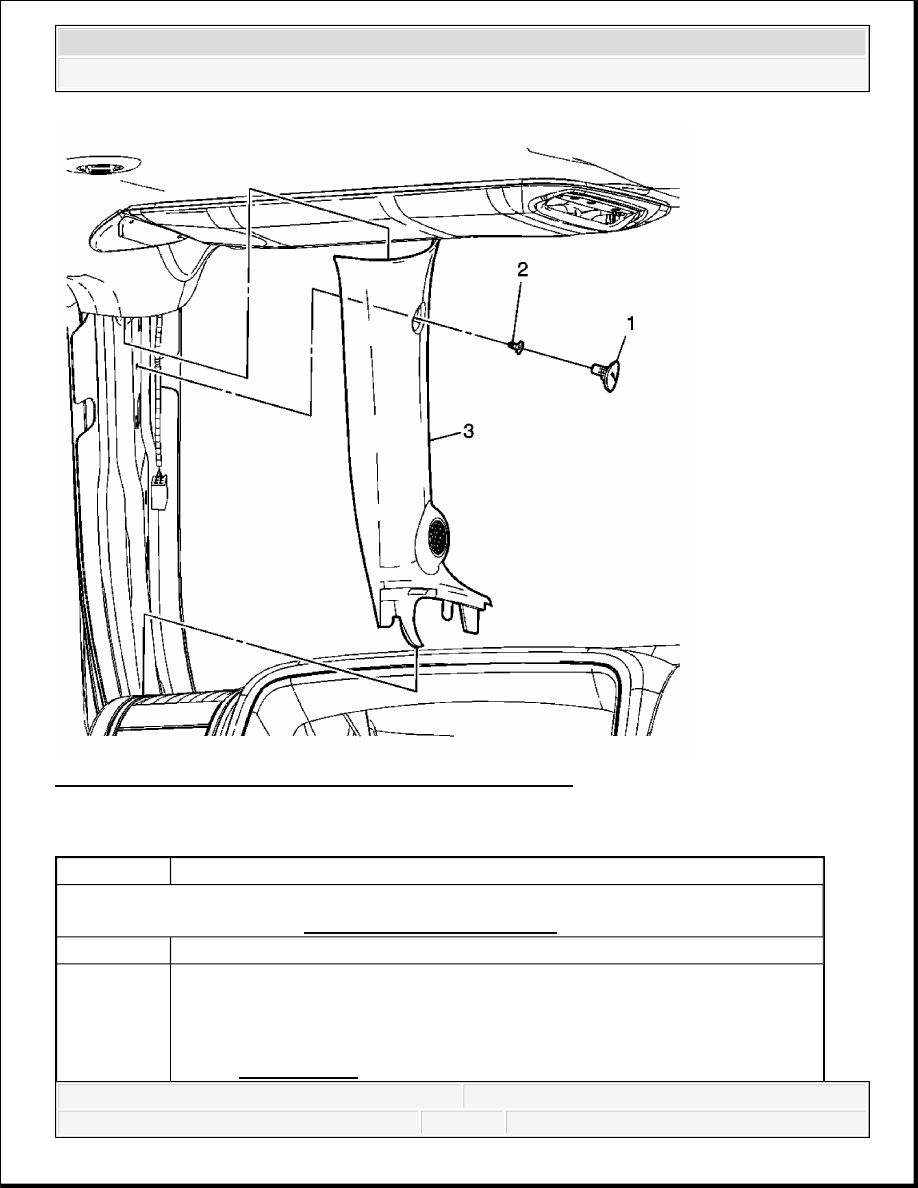

Fig. 15: Windshield Pillar Garnish Molding Replacement
Courtesy of GENERAL MOTORS CORP.

Windshield Pillar Garnish Molding Replacement

Callout

Component Name

Preliminary Procedures:
Disable SIR system. Refer to SIR Disabling and Enabling .

1

Windshield Side Garnish Bolt Hole Finish Plug

2

Windshield Side Garnish Screw

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



BODY SIDE REAR UPPER GARNISH MOLDING REPLACEMENT

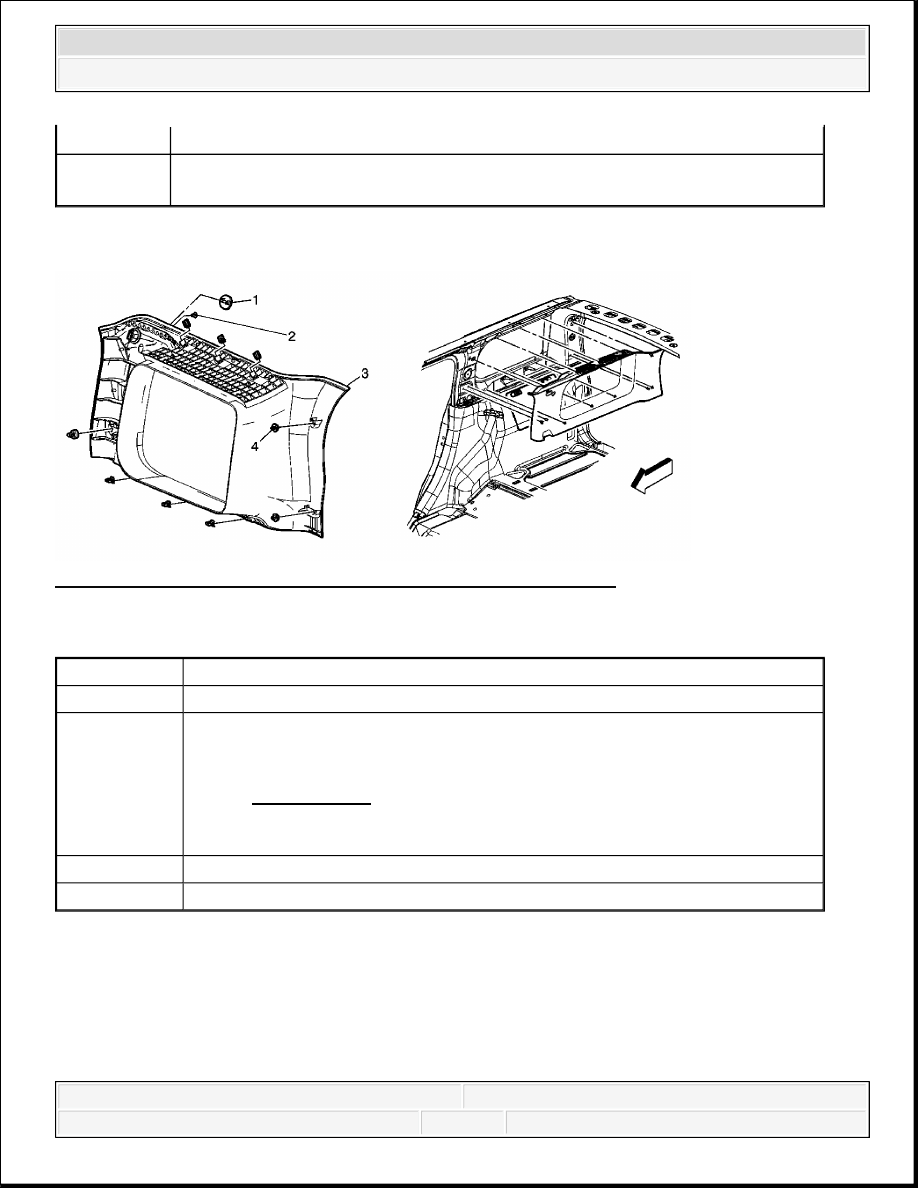

Fig. 16: Body Side Rear Upper Garnish Molding Replacement
Courtesy of GENERAL MOTORS CORP.

Body Side Rear Upper Garnish Molding Replacement

CENTER PILLAR UPPER TRIM PANEL REPLACEMENT

Tighten: 9 N.m (80 lb in)

3

Windshield Side Garnish Molding Assembly
Tip: Disconnect the electrical connector.

Callout

Component Name

1

Upper Body Side Garnish Bolt Hole Finish Plug

2

Upper Body Side Garnish Screw

Tighten: 2 N.m (18 lb in)

NOTE:

Refer to Fastener Notice .

3

Upper Body Side Garnish Molding Assembly

4

Upper Body Side Garnish Retainer (Qty: 9)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3
