Hummer H3. Manual - part 1367

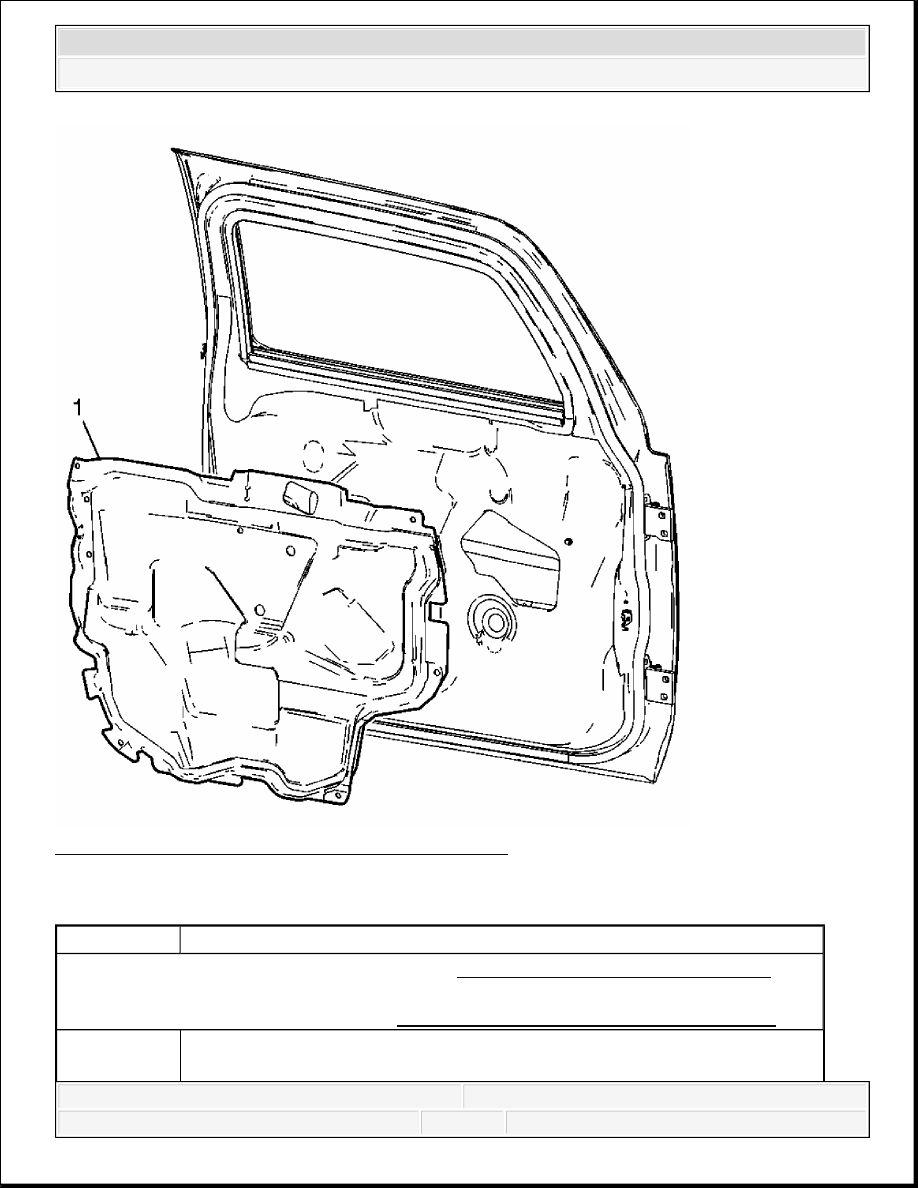

Fig. 4: Water Deflector Replacement - Front Door
Courtesy of GENERAL MOTORS CORP.

Front Side Door Water Deflector Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .
Preliminary Procedure:
Remove the interior trim panel. Refer to Front Side Door Trim Panel Replacement.

1

Deflector Assembly, Front Side Door Water
Tip: Carefully pull the water deflector away from the door while feeding



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



REAR SIDE DOOR WATER DEFLECTOR REPLACEMENT

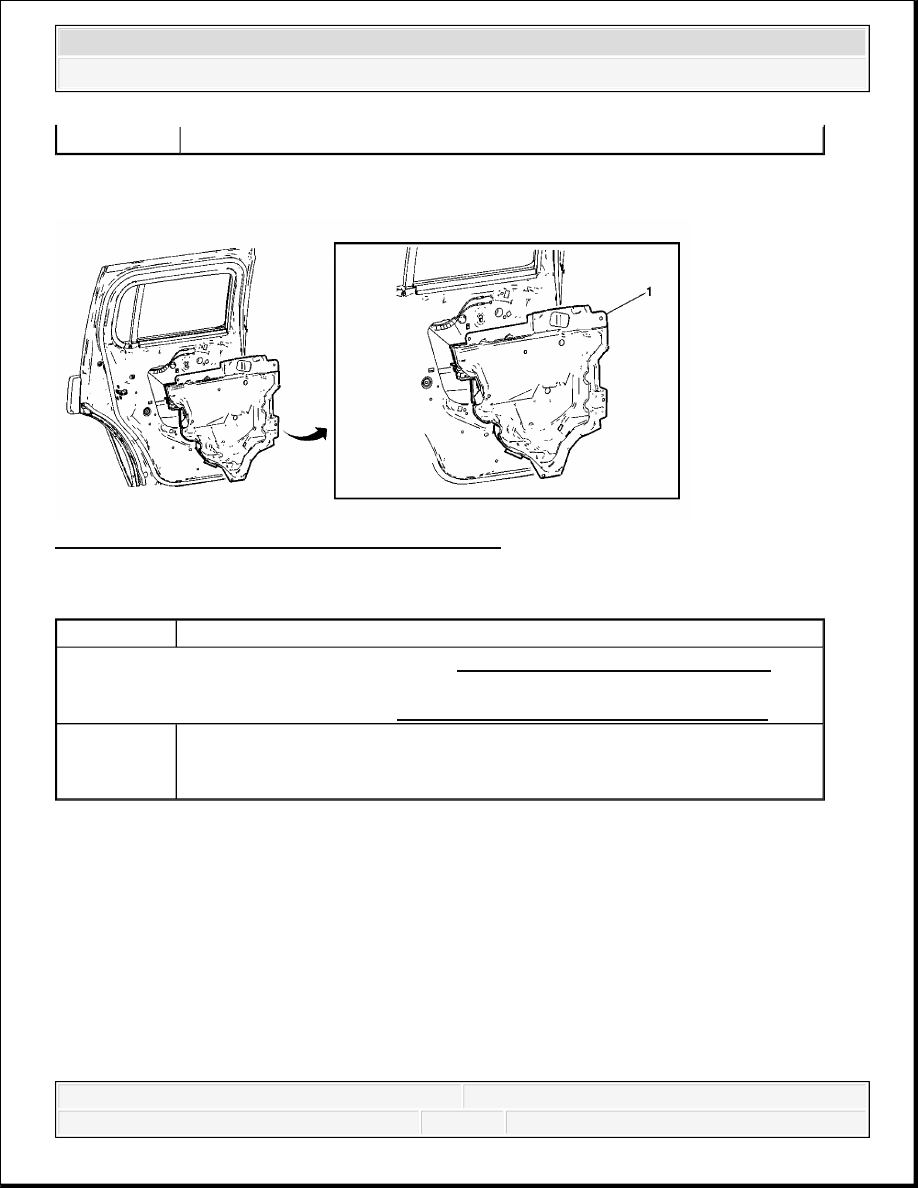

Fig. 5: Water Deflector Replacement - Rear Door
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Water Deflector Replacement

ARMREST BRACKET REPLACEMENT

any wiring or connectors through the water deflector.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .
Preliminary Procedure:
Remove the interior trim panel. Refer to Rear Side Door Trim Panel Replacement.

1

Deflector Assembly, Rear Side Door Water
Tip: Carefully pull the water deflector away from the door while routing any
wiring or connectors through the water deflector.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



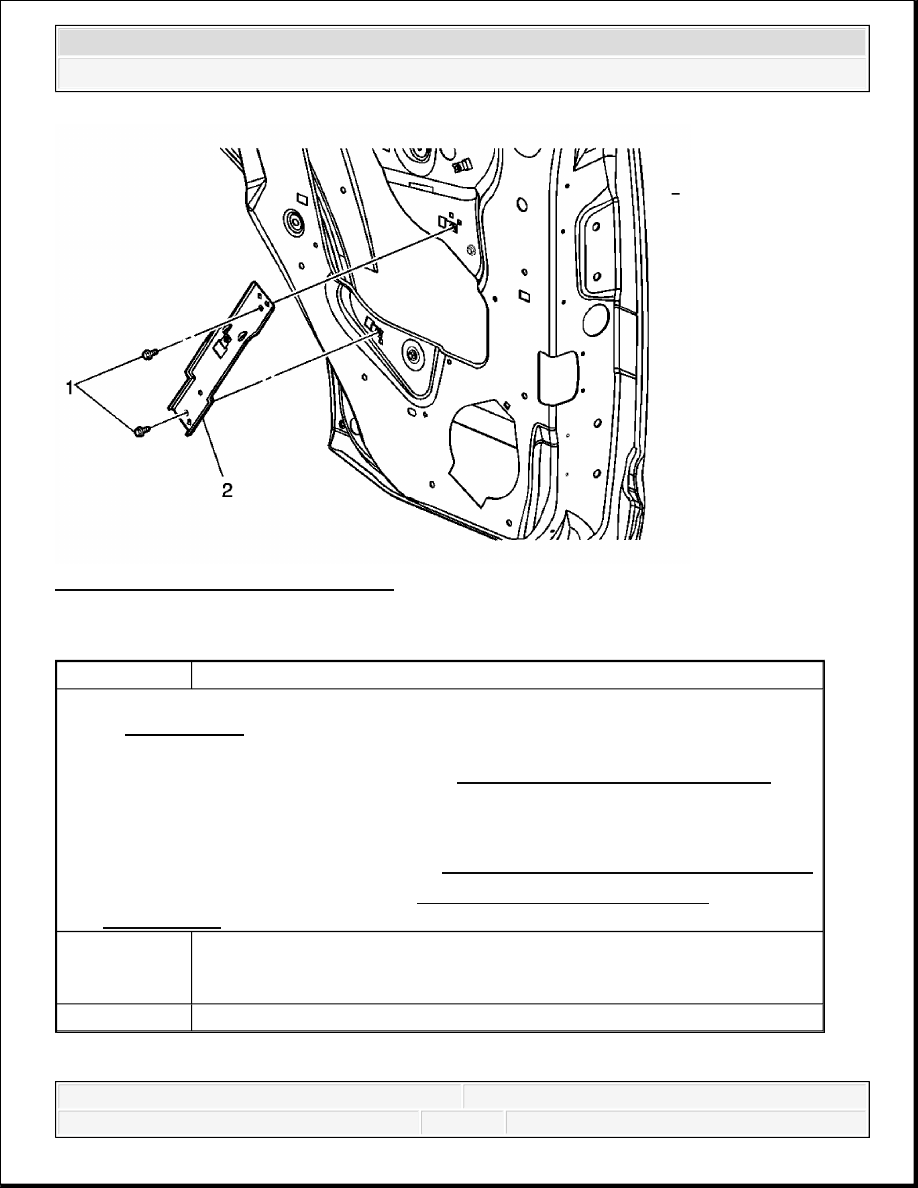

Fig. 6: Armrest Bracket Replacement
Courtesy of GENERAL MOTORS CORP.

Armrest Bracket Replacement

COWL SIDE TRIM PANEL REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Rear Side Door Trim Panel Replacement.

2. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement.

NOTE:

Refer to Fastener Notice .

1

Bolt, Rear Side Door Armrest Bracket (Qty: 2)

Tighten: 10 N.m (89 lb in)

2

Bracket, Rear Side Door Armrest



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3



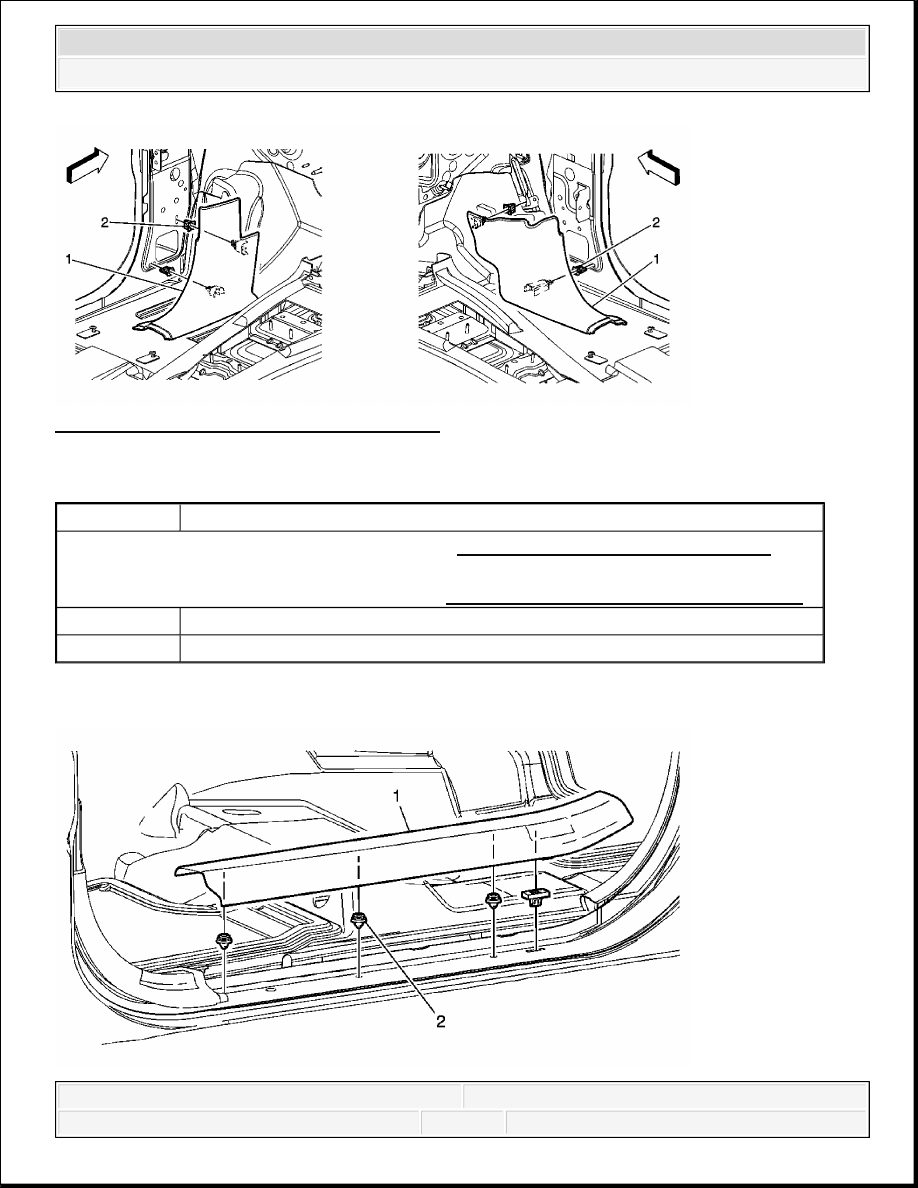

Fig. 7: Cowl Side Trim Panel Replacement
Courtesy of GENERAL MOTORS CORP.

Cowl Side Trim Panel Replacement

FRONT SIDE DOOR SILL PLATE REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.
Preliminary Procedures:
Remove the front door sill trim plate. Refer to Front Side Door Sill Plate Replacement.

1

Panel, Cowl Side Trim

2

Clip, Panel Cowl Side Trim (Qty: 2)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Interior Trim and Paneling - H3
