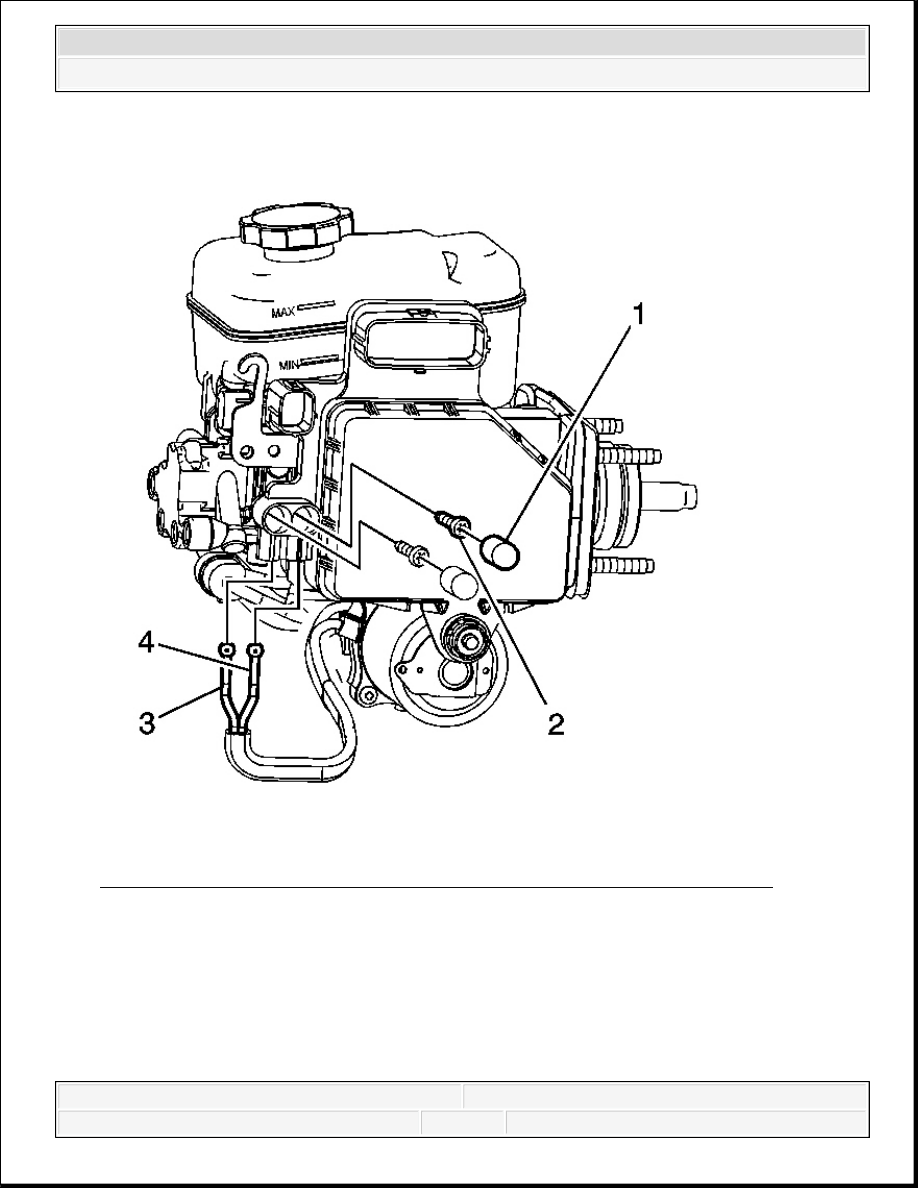

Fig. 53: Identifying Power Brake Booster Pump Motor, Wires & Retainers
Courtesy of GENERAL MOTORS CORP.

6. Install the red positive wire (4).

7. Install the black negative wire (3).

8. Install the power brake booster pump motor wire retaining screws (2).

Tighten: Tighten the screws to 3 N.m (27 lb in).



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



9. Install the plugs (1).

10. Install the power brake booster outlet front pipe. Refer to Power Brake Booster Outlet

Front Pipe Replacement.

11. Install the power brake booster inlet hose. Refer to Power Brake Booster Inlet Hose

Replacement.

12. Install the hydraulic brake booster accumulator (1). Refer to Hydraulic Brake Booster

Accumulator Replacement.

13. Remove the CH-47830 from the master cylinder assembly.

14. Install the brake master cylinder and power brake booster assembly. Refer to Brake

Master Cylinder with Power Brake Booster and Chassis Control Module
Replacement (LHD) or Brake Master Cylinder with Power Brake Booster and
Chassis Control Module Replacement (RHD) .

HYDRAULIC BRAKE BOOSTER ACCUMULATOR REPLACEMENT (WITHOUT RPO BRM)



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



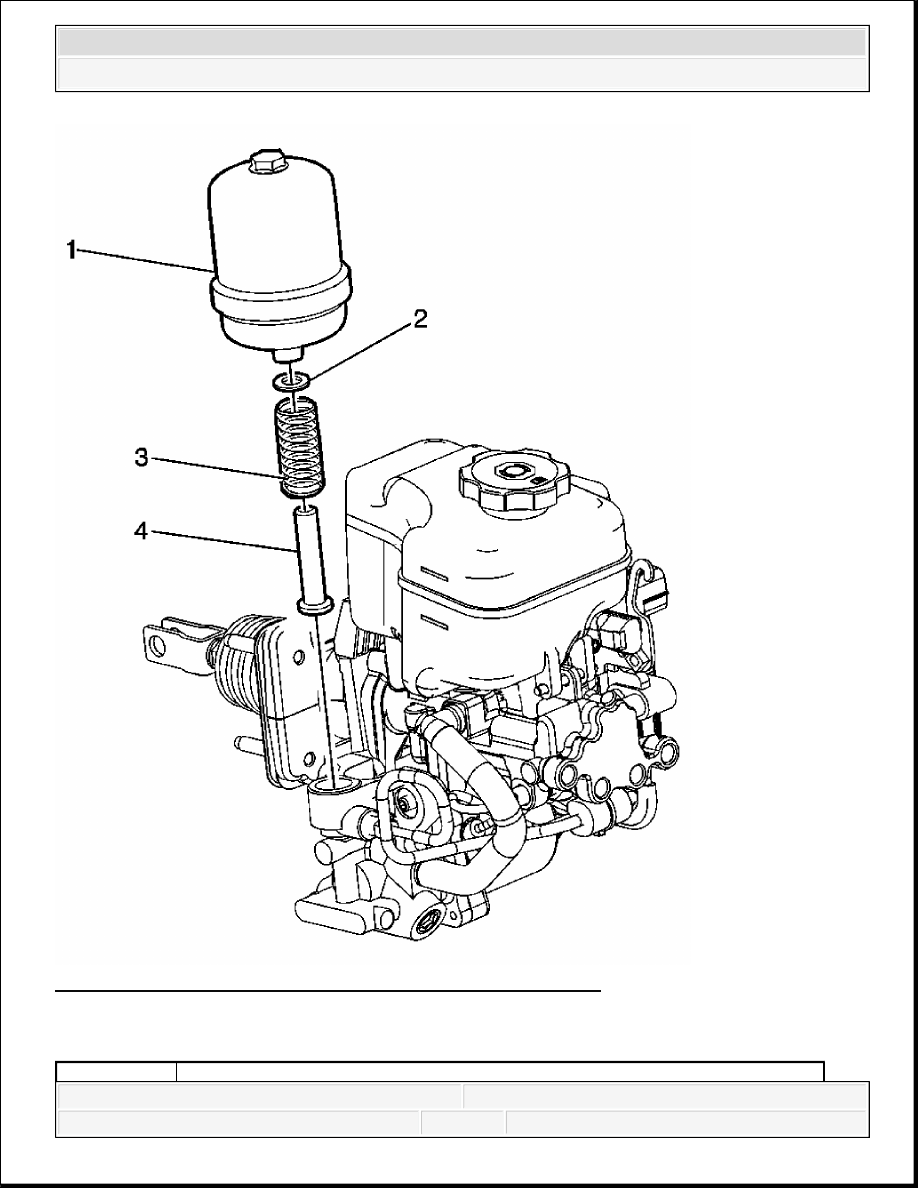

Fig. 54: Hydraulic Brake Booster Accumulator Replacement
Courtesy of GENERAL MOTORS CORP.

Hydraulic Brake Booster Accumulator Replacement



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



HYDRAULIC BRAKE BOOSTER ACCUMULATOR REPLACEMENT (WITH RPO BRM)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove the brake master cylinder assembly with
power brake booster and chassis control module. Refer to Brake Master Cylinder with
Power Brake Booster and Chassis Control Module Replacement (LHD) or Brake
Master Cylinder with Power Brake Booster and Chassis Control Module
Replacement (RHD) .

CAUTION:

Refer to Bleed Procedure Caution .

CAUTION:

Refer to Brake Fluid Irritant Caution .

NOTE:

Refer to Brake Fluid Effects on Paint and Electrical Components Notice .

NOTE:

Refer to Fastener Notice .

1

Power Brake Booster Accumulator
Tip: Discard the accumulator properly by cutting the accumulator in half and
draining the brake fluid. Refer to Power Brake Booster Pump Fluid
Accumulator Disposal.

Tighten: 55 N.m (41 lb ft)

2

Power Brake Booster Pump Fluid Accumulator Seal
Tip: Lubricate with Delco®, GM P/N 12377967 (Canadian P/N 992667) or
equivalent DOT-3 brake fluid from a clean, sealed brake fluid container.

3

Power Brake Booster Pump Fluid Accumulator Fitting Spring

4

Power Brake Booster Pump Fluid Accumulator Fitting
