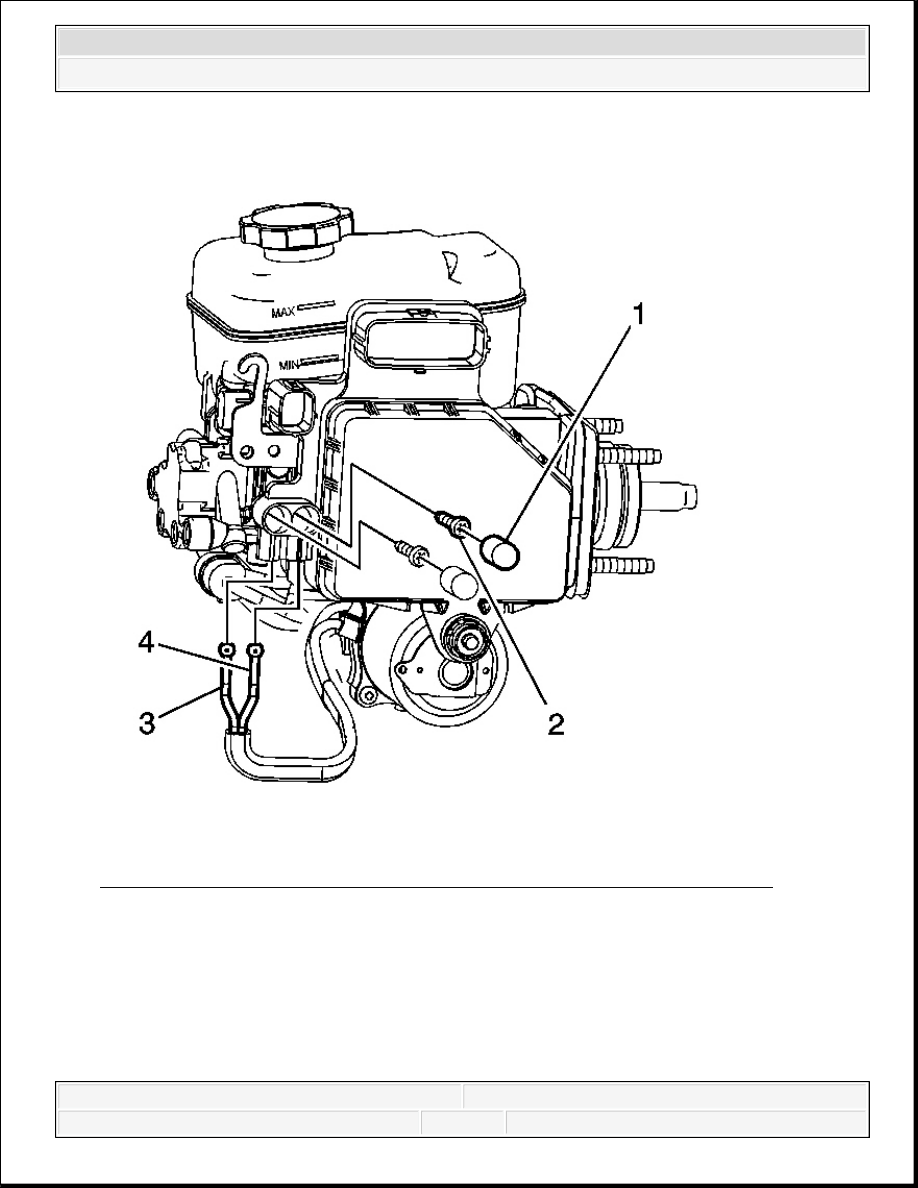

Fig. 50: Identifying Power Brake Booster Pump Motor, Wires & Retainers
Courtesy of GENERAL MOTORS CORP.

7. Remove the plugs (1).

8. Remove the power brake booster pump motor wire retaining screws (2).

IMPORTANT: Note the position the black negative wire and the red positive

wire. The black negative wire is toward the front of the



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



9. Remove the black negative wire (3).

10. Remove the red positive wire (4).

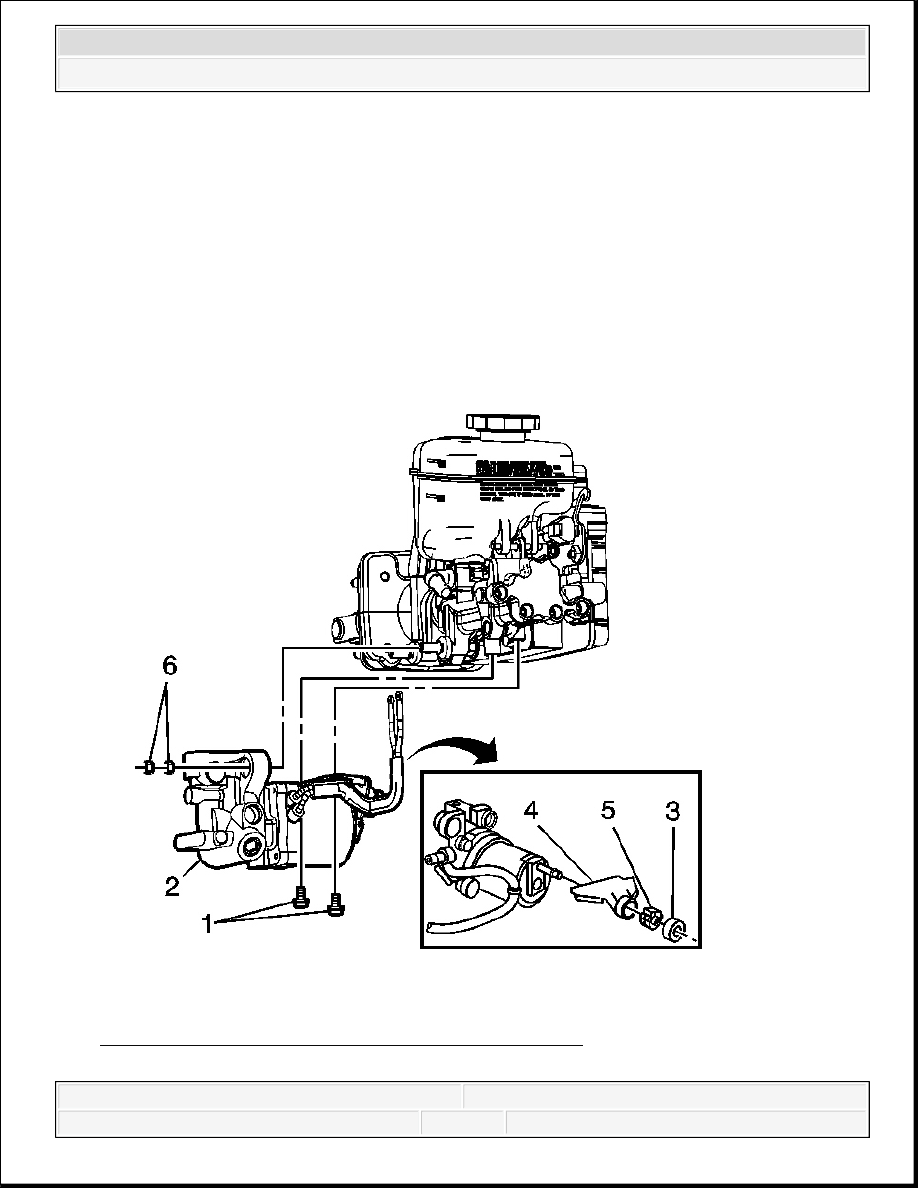

Fig. 51: Identifying Power Brake Booster Pump Bolts
Courtesy of GENERAL MOTORS CORP.

11. Remove the power brake booster pump bolts (1).

12. Remove the power brake booster pump (2).

vehicle. The red positive wire is facing the rear of the
vehicle.



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



13. Remove the retainer ring (3) on the mounting bracket (4) by breaking the retaining ring.

14. Remove the mounting bracket (4).

15. If damaged, replace the dampers (5) and (6).

Installation Procedure

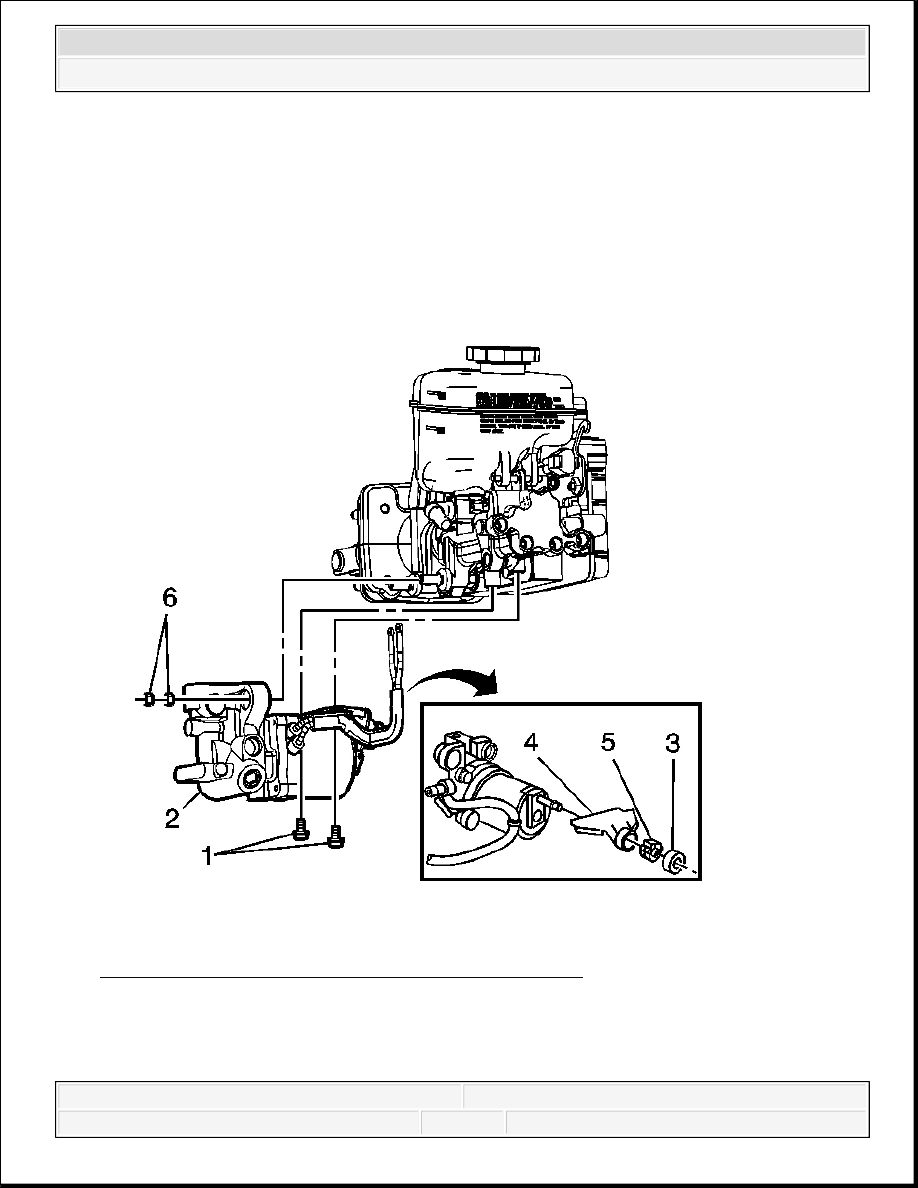

Fig. 52: Identifying Power Brake Booster Pump Bolts
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: DO NOT reuse the retainer ring. Replace with a NEW retainer

ring.



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



1. Install the dampers (5) and (6), if removed.

2. Install the mounting bracket (4) on the power brake booster pump (2).

3. Install a NEW retainer ring (3).

4. Install the power brake booster pump.

5. Install the power brake booster pump bolts (1).

Tighten: Tighten the bolts to 8 N.m (71 lb in).

NOTE:

Refer to Fastener Notice .
