14. Remove the cable from the vehicle leaving the mechanics wire routed behind the I/P.

Installation Procedure

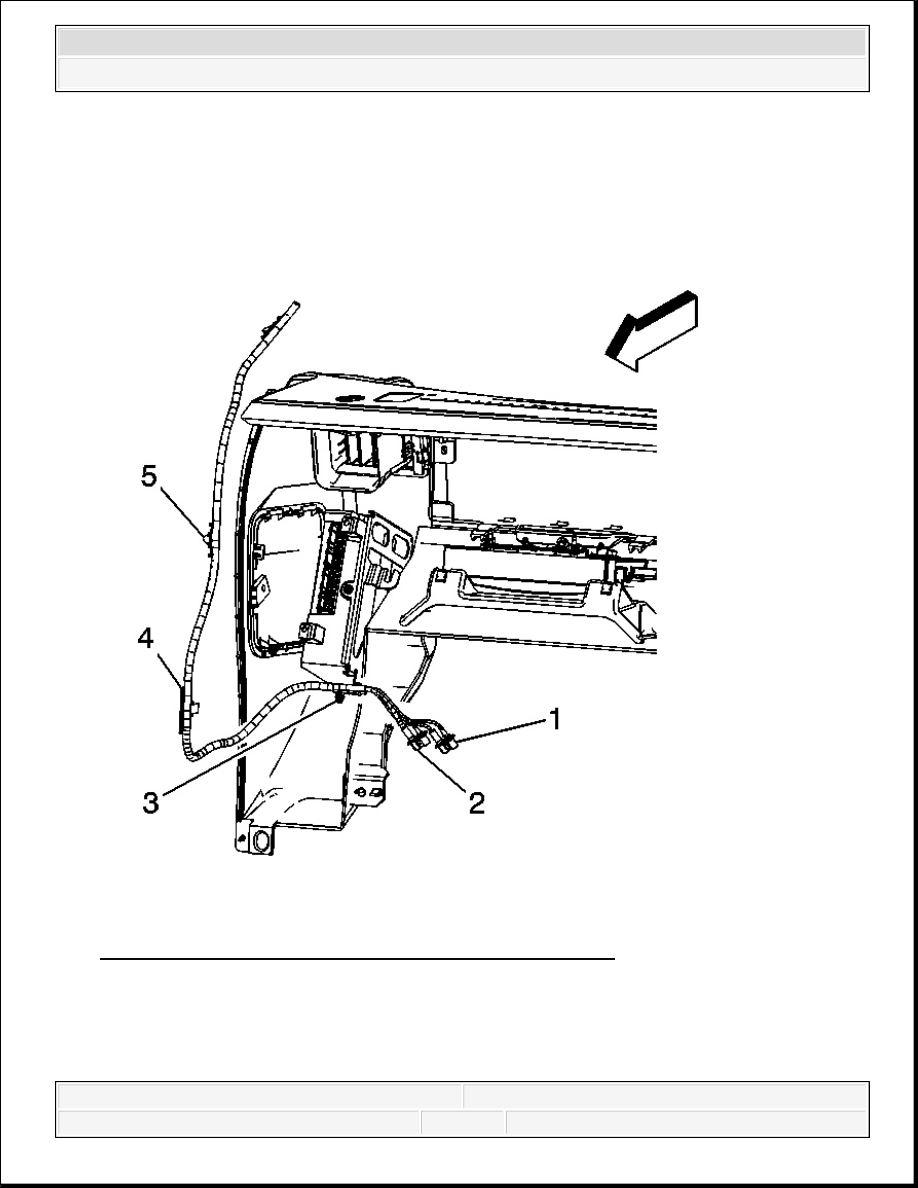

Fig. 77: View Of Coax Cable & Components (UE1, U2K)
Courtesy of GENERAL MOTORS CORP.

1. Attach a mechanics wire to the end of the coaxial cable (1) and (2).

2. Carefully remove the coaxial cable retainer (4) from the cable.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



3. Grasp the mechanics wire and gently pull downward to route the cable behind the I/P.

4. Attach the retainer (4) to the hinge pillar.

5. Attach the remaining lower retainers to the I/P structure.

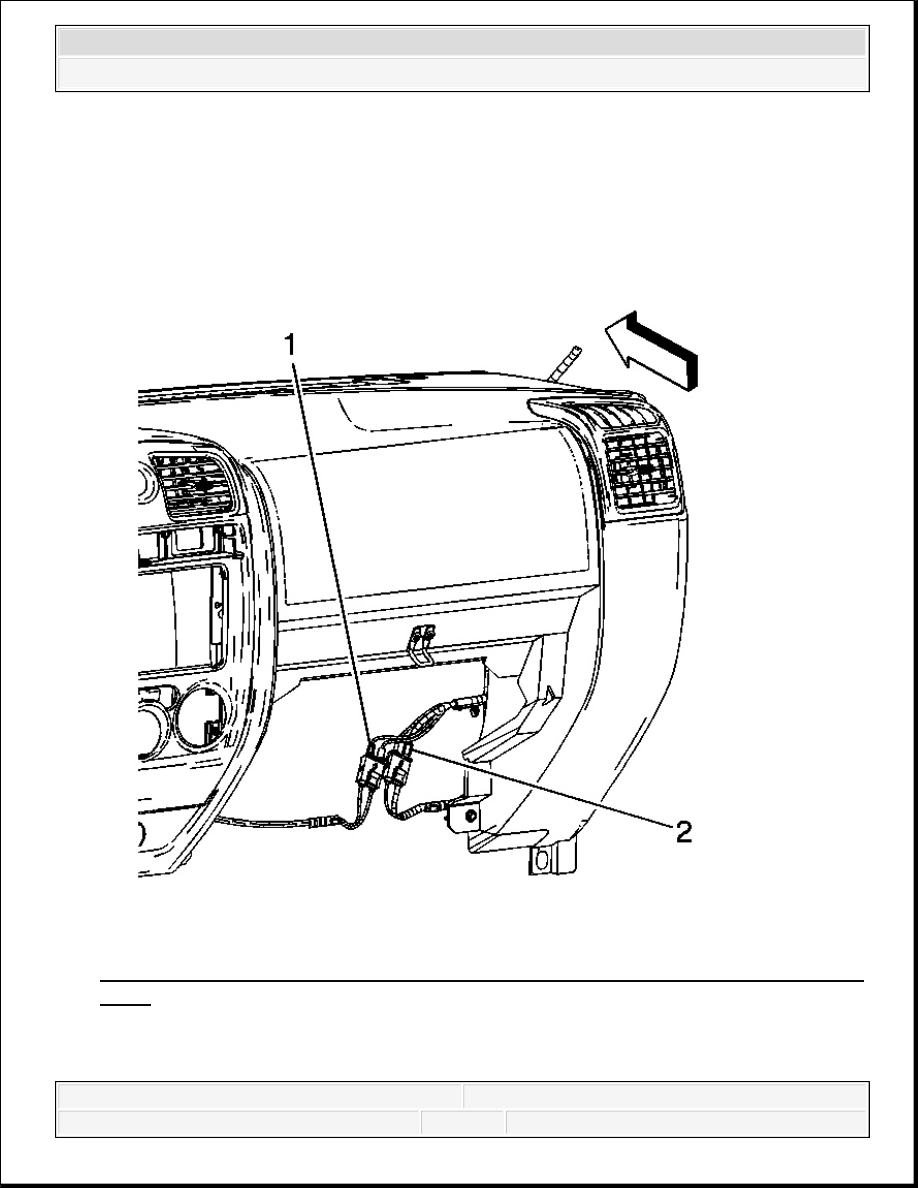

Fig. 78: View Of Digital Radio Receiver Jumper Harness & VCIM Connectors (UE1,
U2K)
Courtesy of GENERAL MOTORS CORP.

6. Install the connectors (2) to the VCIM jumper harness.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



7. Install the connectors (1) to the digital radio receiver jumper harness.

8. Close the I/P compartment door.

Fig. 79: View Of Coax Cable Retainers
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



9. Attach the 3 coax cable retainers to the windshield pillar.

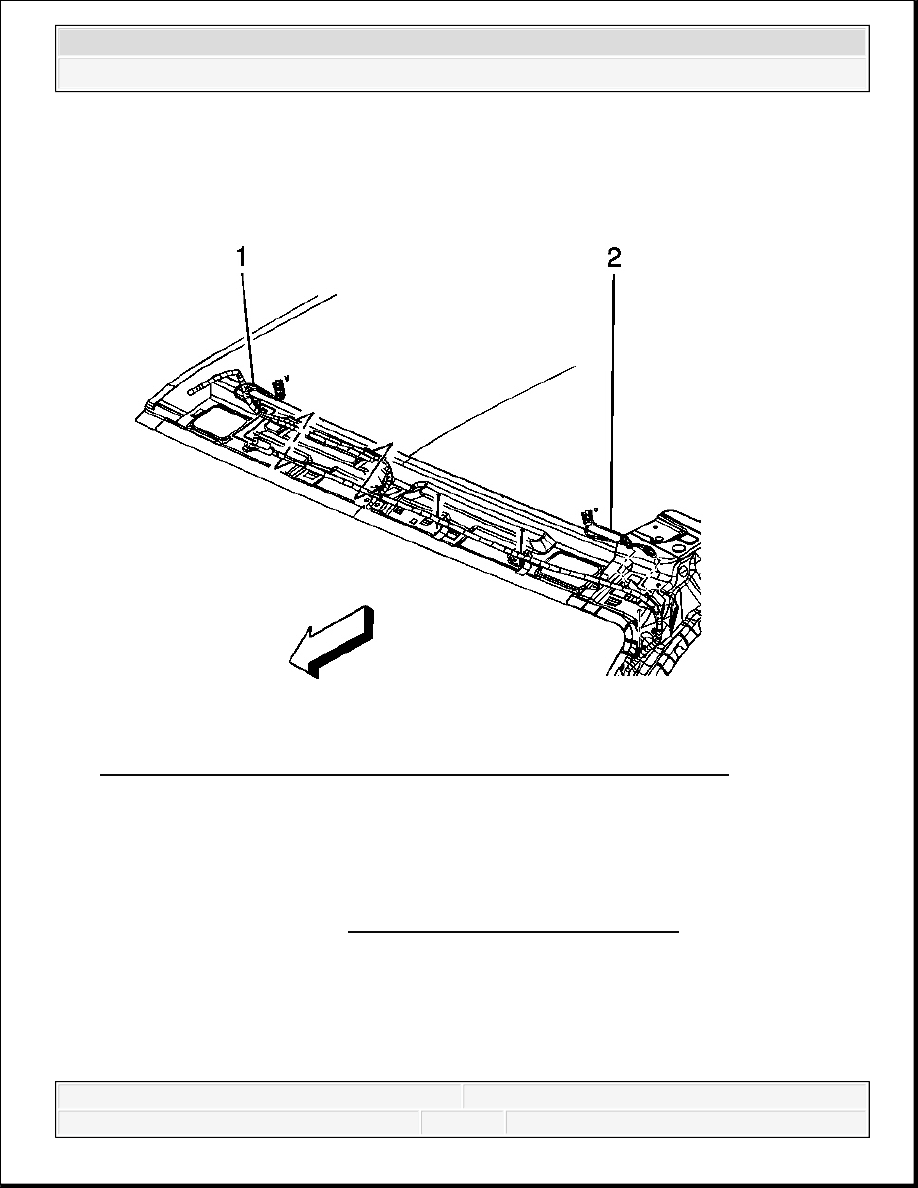

Fig. 80: View Of Coax Cable & Digital Radio Connectors (UE1, U2K)
Courtesy of GENERAL MOTORS CORP.

10. Install the connectors to the digital radio antenna (2).

11. Attach the fasteners retaining the coaxial cable to the header panel.

12. Install the coaxial cable connectors (1).

13. Install the headliner. Refer to Headlining Trim Panel Replacement .

RADIO FRONT SIDE DOOR SPEAKER REPLACEMENT
