11. Continue pulling the cable upward to remove the cable from behind the I/P.

12. Remove the cable from the vehicle leaving the mechanics wire routed behind the I/P.

Installation Procedure

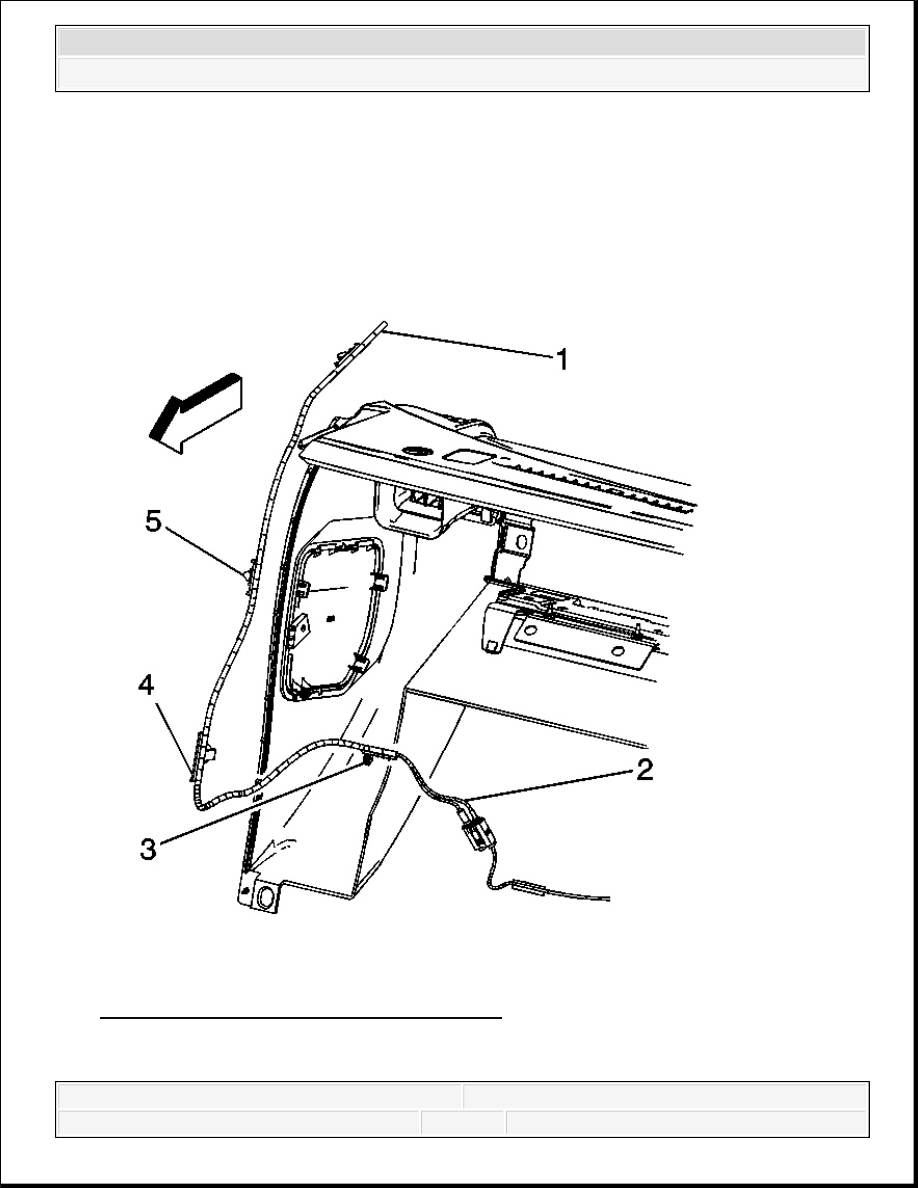

Fig. 69: View Of Coax Cable & Components
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



1. Attach a mechanics wire to the end of the coax cable (1).

2. Carefully remove the coax cable retainer (4) from the cable.

3. Grasp the mechanics wire and gently pull downward to route the cable behind the I/P.

4. Attach the retainer (4) to the hinge pillar.

5. Attach the remaining lower retainers to the I/P structure.

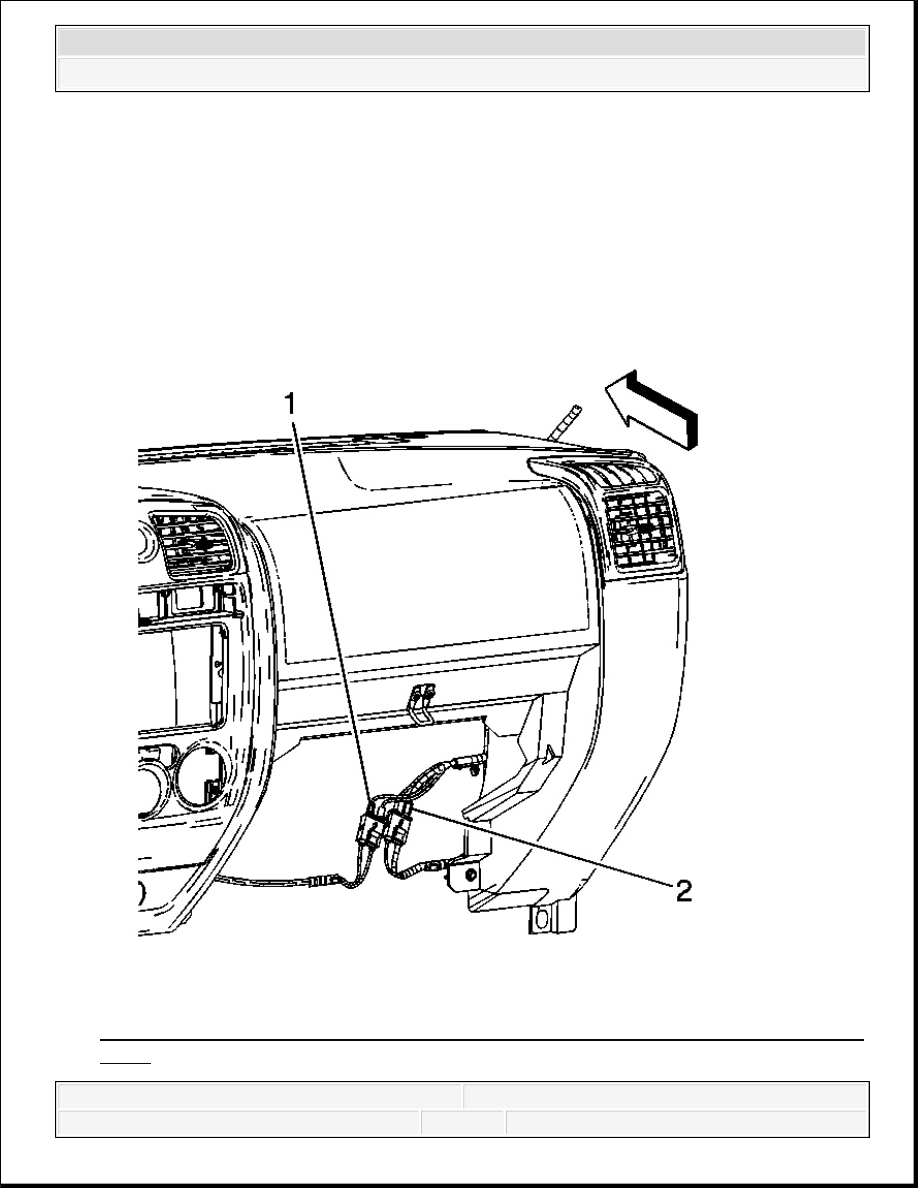

Fig. 70: View Of Digital Radio Receiver Jumper Harness & VCIM Connectors (UE1,
U2K)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Courtesy of GENERAL MOTORS CORP.

6. Connect the antenna coax cable (2) to the VCIM jumper harness.

7. Close the I/P compartment door.

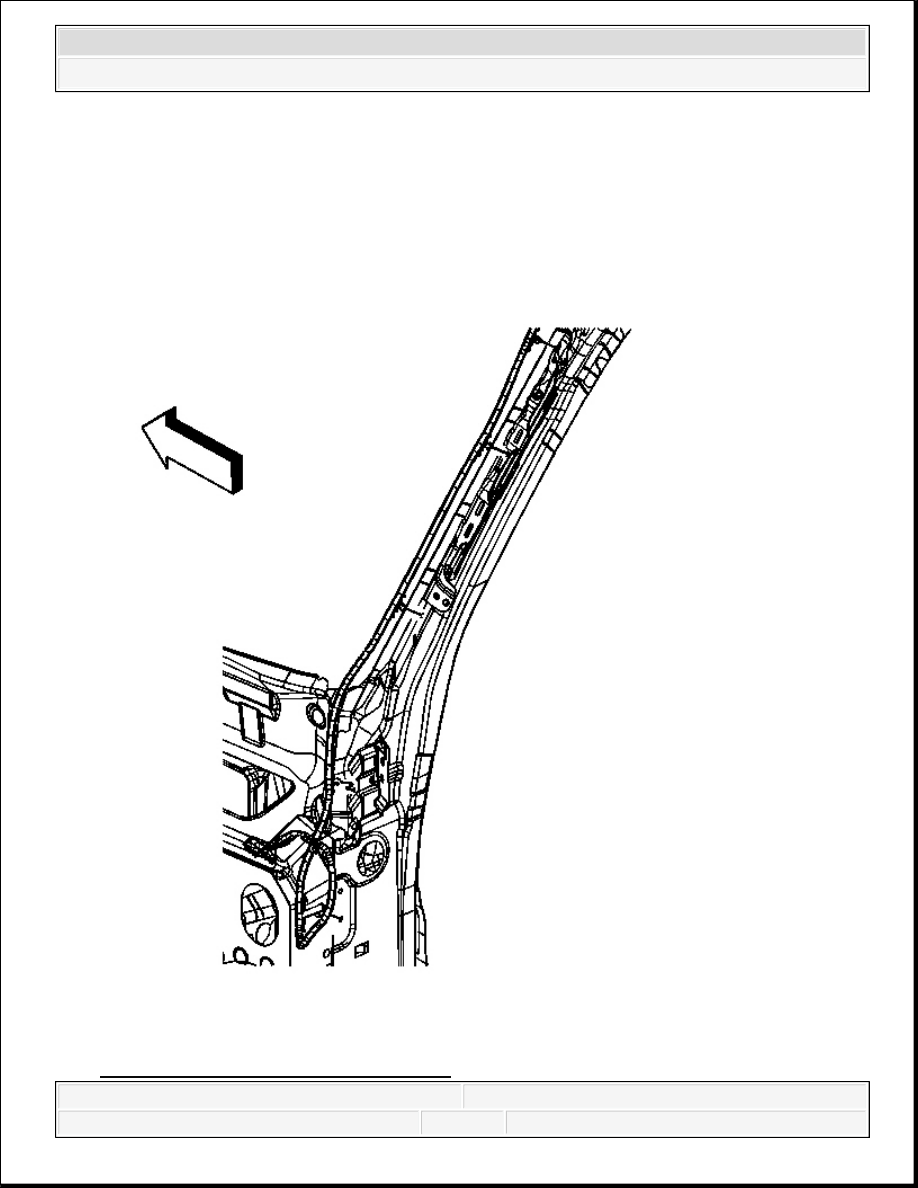

Fig. 71: View Of Coax Cable Retainers



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Courtesy of GENERAL MOTORS CORP.

8. Attach the 3 coax cable retainers to the windshield pillar.

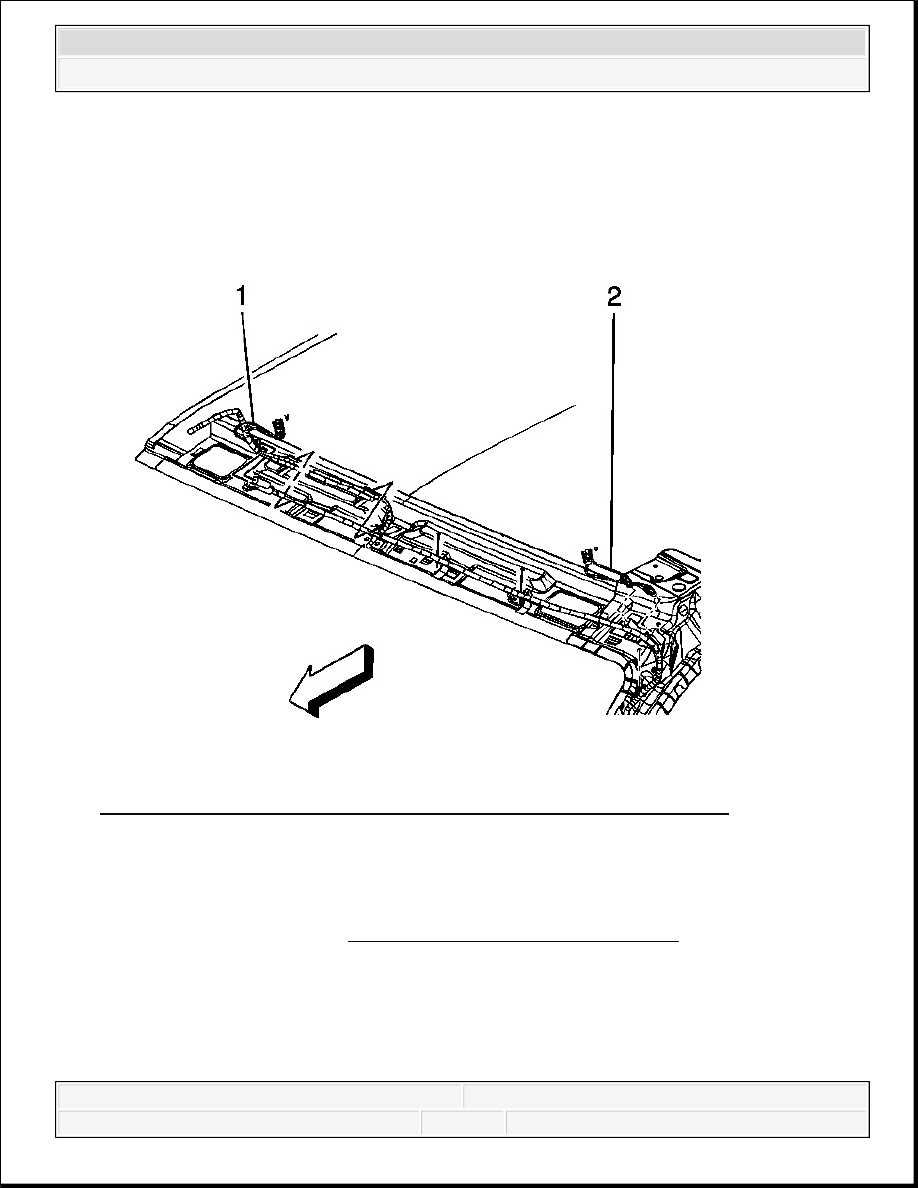

Fig. 72: View Of Coax Cable & Digital Radio Connectors (UE1, U2K)
Courtesy of GENERAL MOTORS CORP.

9. Attach the fasteners retaining the coaxial cable to the header panel.

10. Connect the coax cable connectors (1).

11. Install the headliner. Refer to Headlining Trim Panel Replacement .

MOBILE TELEPHONE AND NAVIGATION ANTENNA COAXIAL CABLE REPLA
REPLACEMENT (UE1, U2K)

Removal Procedure
