ANTENNA CABLE REPLACEMENT

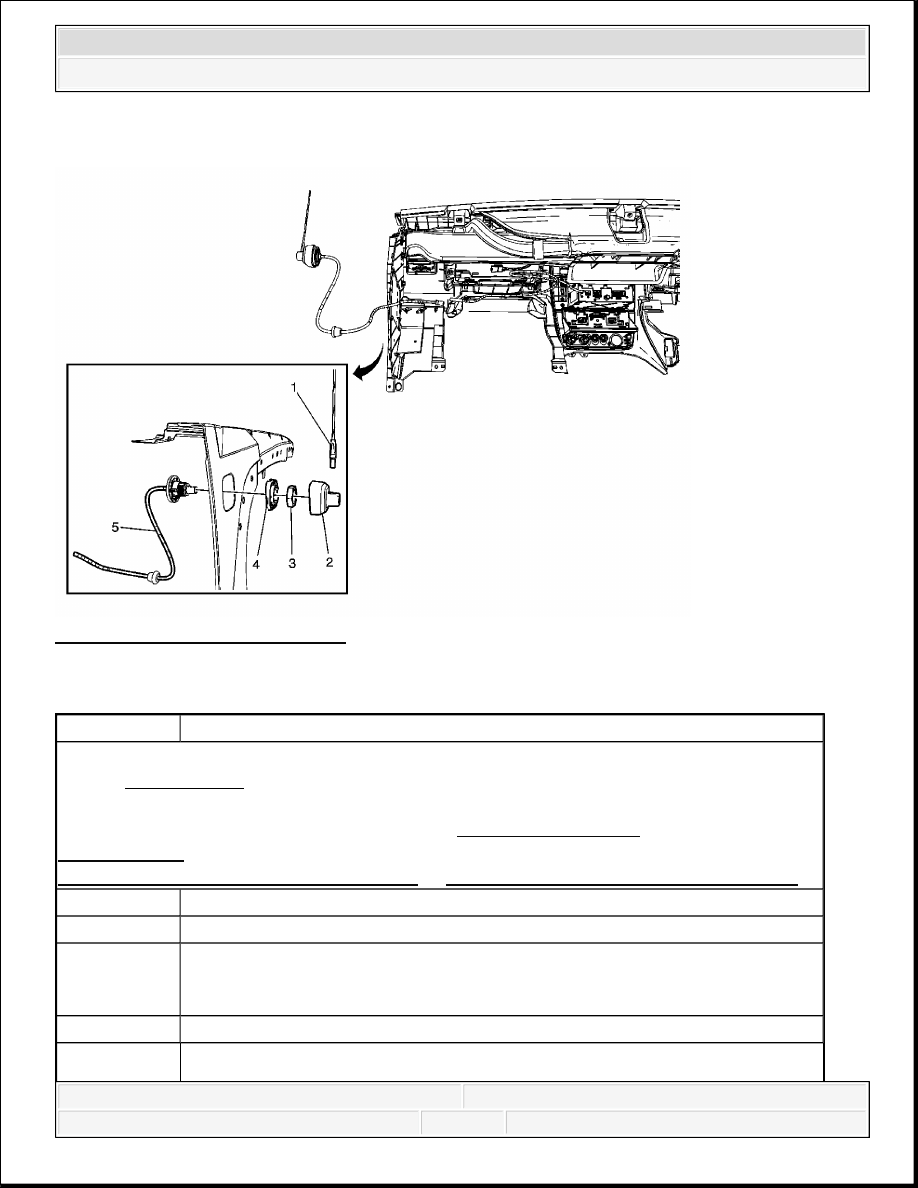

Fig. 62: View Of Antenna Cable
Courtesy of GENERAL MOTORS CORP.

Antenna Cable Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove the right front wheelhouse. Refer to
Wheelhouse Panel Replacement (Front) or Wheelhouse Panel Replacement (Rear) .

NOTE:

Refer to Fastener Notice .

1

Radio Antenna Assembly

2

Radio Antenna Bracket Stud Cap

3

Radio Antenna Base Nut

Tighten: 18 N.m (13 lb ft)

4

Radio Antenna Spacer

Radio Antenna Base Cable Assembly



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



RADIO ANTENNA CABLE EXTENSION CABLE REPLACEMENT

Removal Procedure

1. Remove the accessory trim panel. Refer to Instrument Panel Center Trim Panel

Replacement (Left Hand Drive) or Instrument Panel Center Trim Panel
Replacement (Right Hand Drive) .

2. Remove the radio. Refer to Radio Replacement.

3. Lower the instrument panel (I/P) compartment door to a full down position.

5

Tip:

1. Lower the instrument panel compartment door to access the antenna

extension cable.

2. Disconnect the antenna extension cable from the antenna cable.

3. Pull the grommet out of the body structure to allow antenna cable to be

removed.

4. Tie a long wire to the antenna cable to aid in installation of new

antenna.

5. From outside of the vehicle, pull the antenna base and cable assembly

until the wire can be easily accessible, ensuring part of the wire is still
in the vehicle for installation purposes.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3

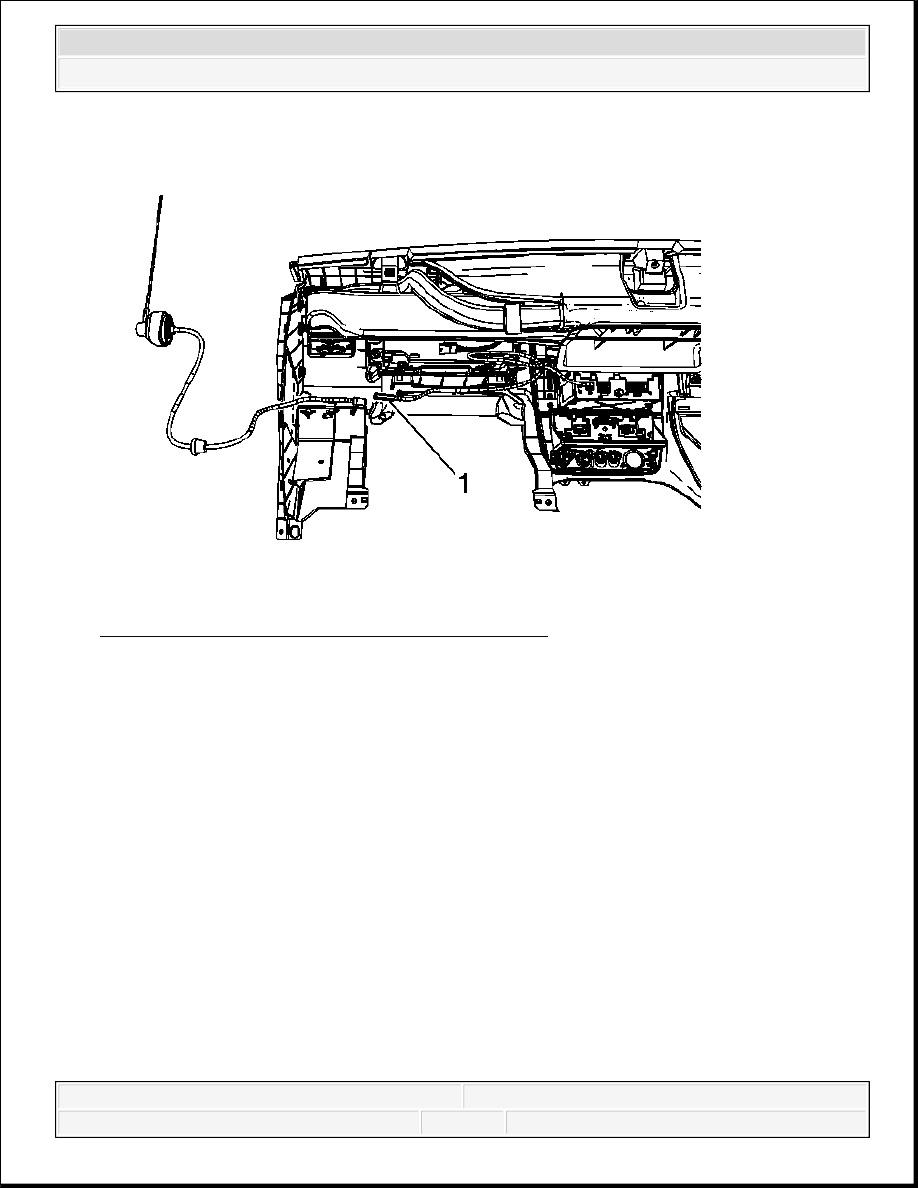

Fig. 63: Identifying radio extension antenna cable
Courtesy of GENERAL MOTORS CORP.

4. Disconnect the radio extension antenna cable (1).

5. Remove the clip retaining the extension cable.

6. Remove the cable from the vehicle.

Installation Procedure



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Fig. 64: Identifying radio extension antenna cable
Courtesy of GENERAL MOTORS CORP.

1. Install the cable to the vehicle.

2. Install the clip retaining the extension cable.

3. Connect the radio extension antenna cable (1).

4. Close the I/P compartment door.

5. Install the radio. Refer to Radio Replacement.

6. Install the accessory trim panel. Refer to Instrument Panel Center Trim Panel

Replacement (Left Hand Drive) or Instrument Panel Center Trim Panel
Replacement (Right Hand Drive) .

MOBILE TELEPHONE AND NAVIGATION ANTENNA COAXIAL CABLE REPLA
REPLACEMENT (UE1)

Removal Procedure
