Hummer H3. Manual - part 1210

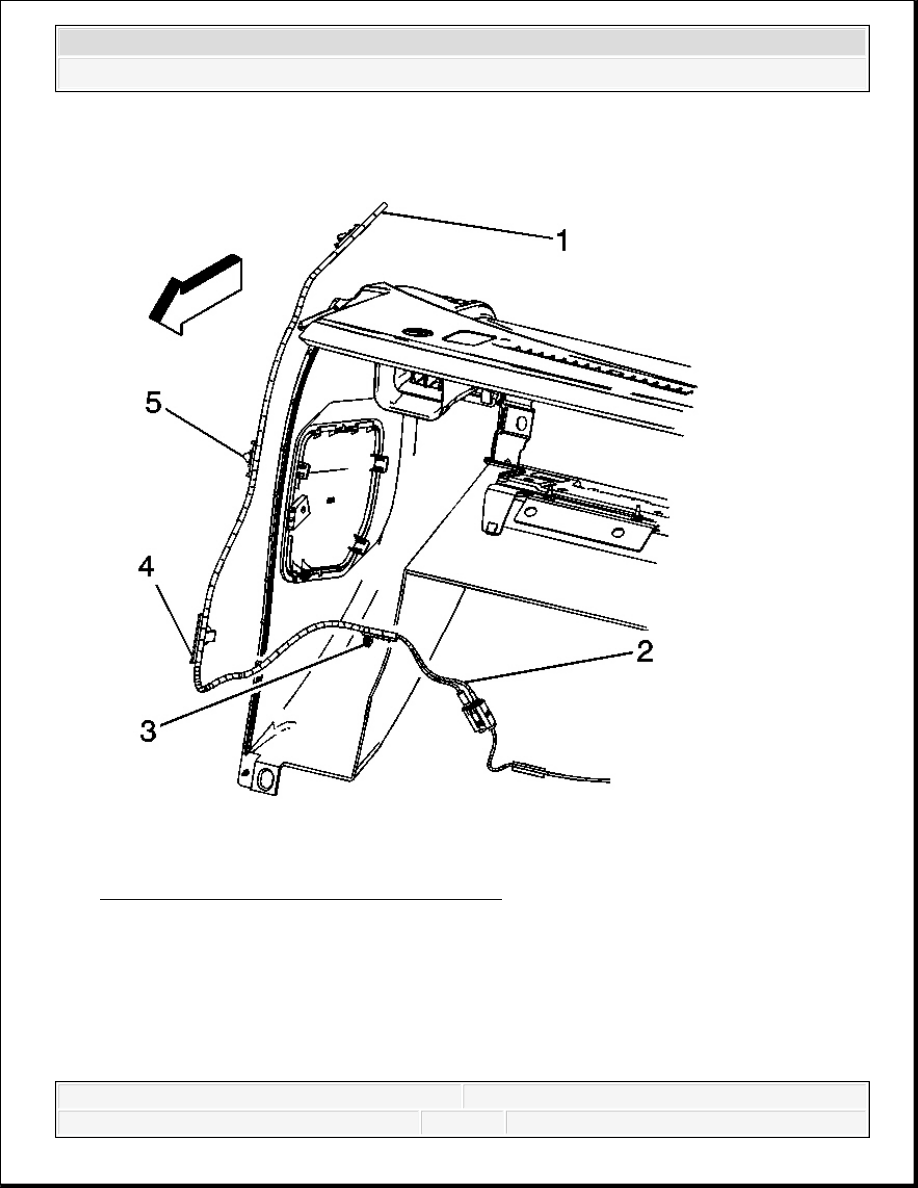

Fig. 58: View Of Coax Cable & Components
Courtesy of GENERAL MOTORS CORP.

11. Detach the coax cable retainer (3) from the I/P.

12. Attach a mechanics wire to the end of the coax cable (2).

13. Detach the coax cable retainer (4) from the hinge pillar.

14. Grasp the cable (1) and pull upward to release the retainer from the hinge pillar.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



15. Pull upward to remove the cable from behind the I/P.

16. Remove the cable from the vehicle leaving the mechanics wire behind the I/P.

Installation Procedure

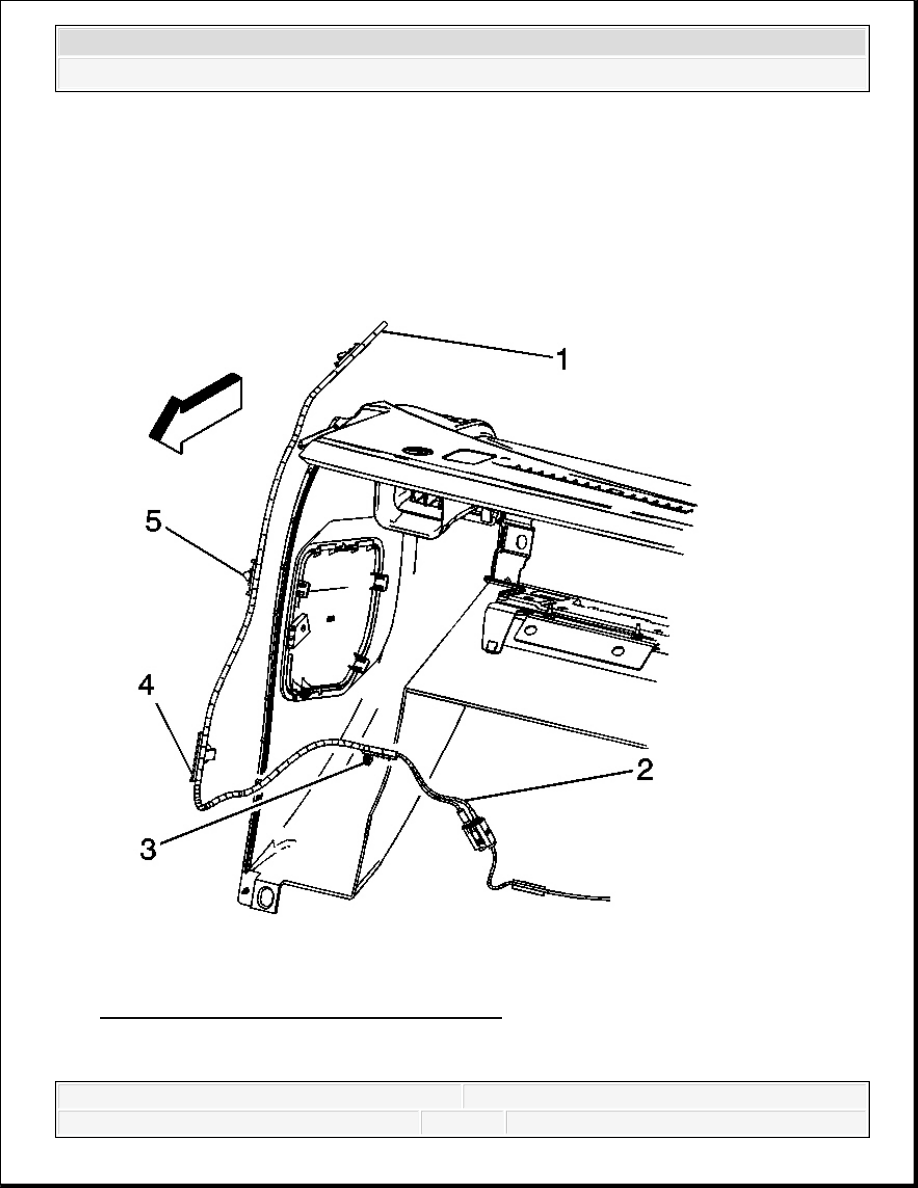

Fig. 59: View Of Coax Cable & Components
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



1. Attach the existing mechanics wire to the end of the coax cable (2).

2. Pull downward on the mechanics wire to install the cable behind the I/P.

3. Attach the coax cable retainer (4) to the hinge pillar.

4. Attach the coax cable retainer (3) to the I/P.

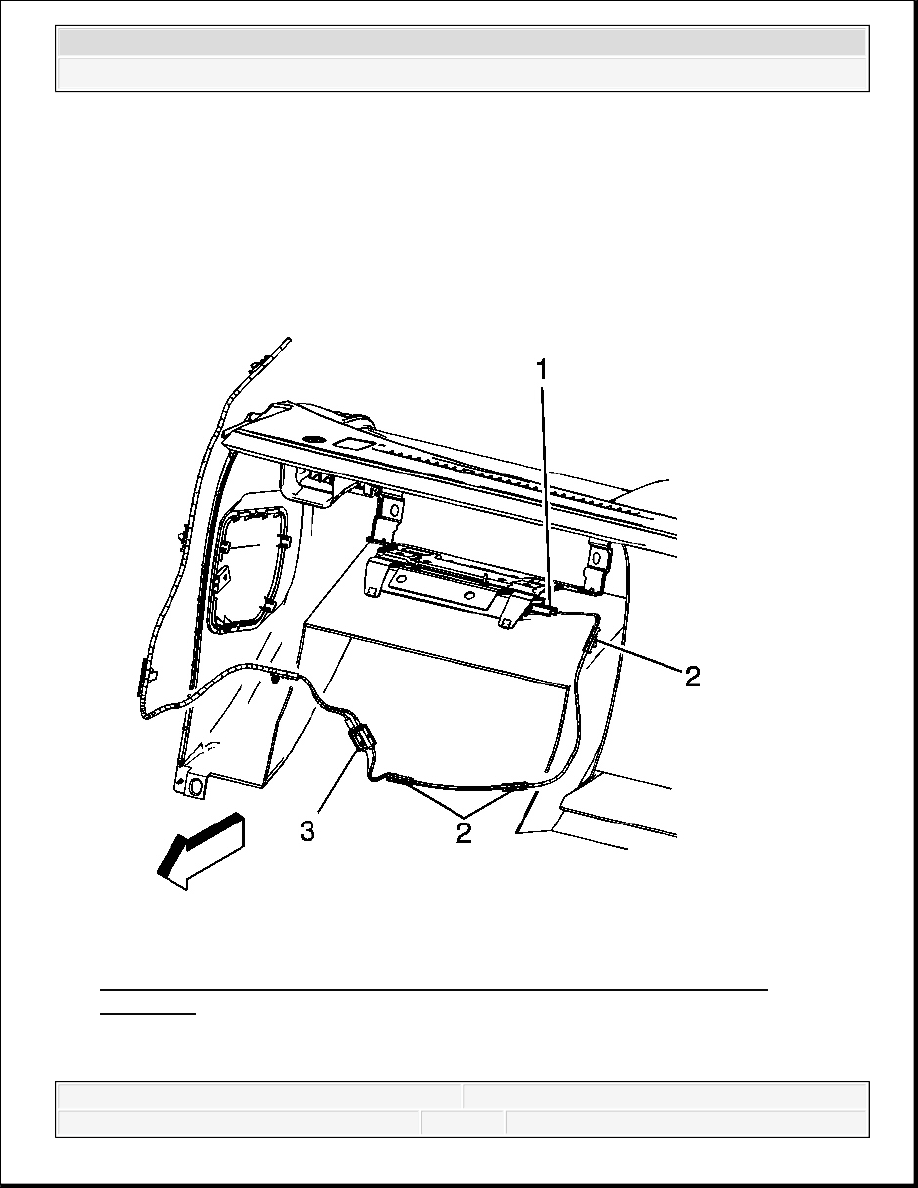

Fig. 60: View Of Digital Receiver Extension Cable, Retainers, & Electrical
Connector
Courtesy of GENERAL MOTORS CORP.

5. Connect the digital receiver extension cable (1) to the receiver.



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



6. Attach the retainers (2) to the I/P.

7. Connect the electrical connector (3).

8. Close the (I/P) compartment door.

9. Attach the 3 coax cable retainers to the windshield pillar.

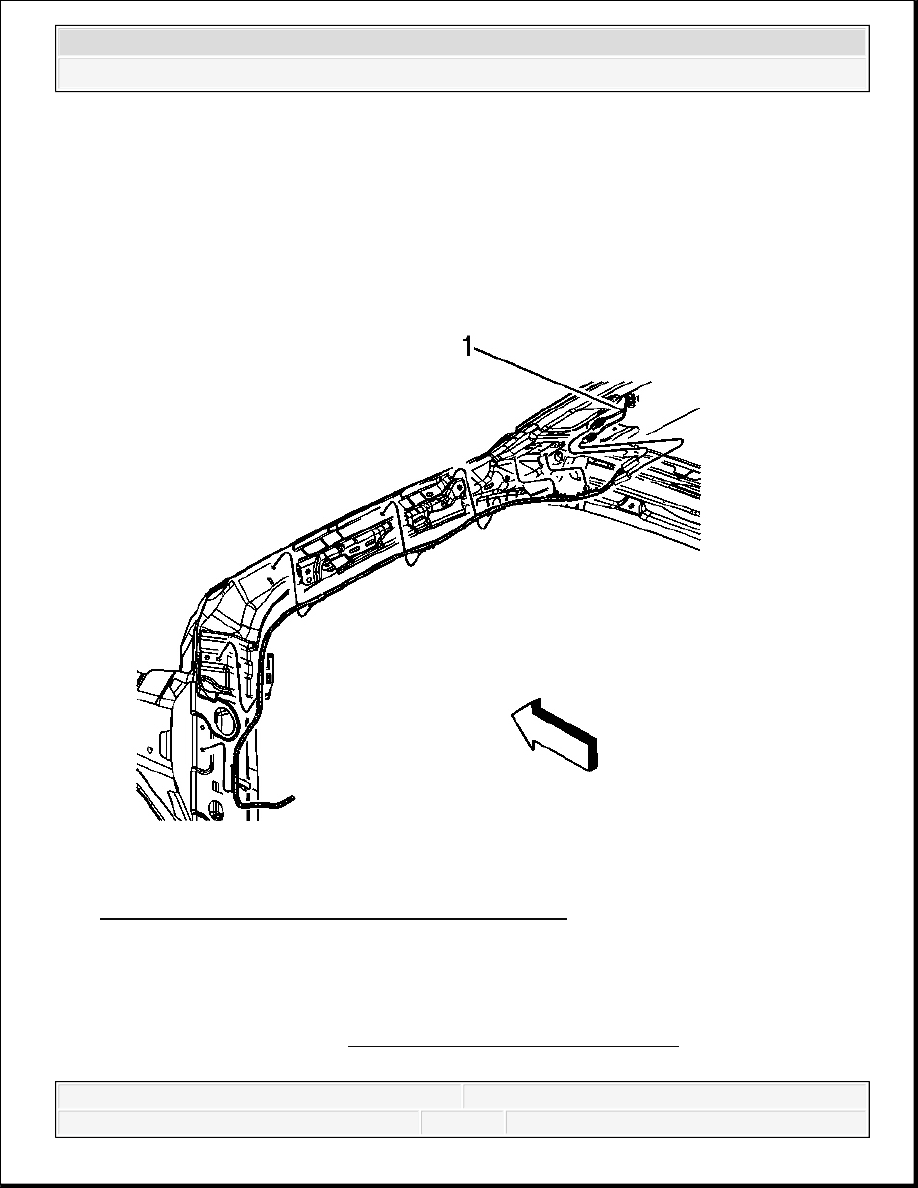

Fig. 61: View Of Digital Radio Antenna Connectors
Courtesy of GENERAL MOTORS CORP.

10. Connect the digital radio antenna connectors (1).

11. Attach the 2 upper coax cable retainers to the header panel.

12. Install the headliner. Refer to Headlining Trim Panel Replacement .



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3
