Hummer H3. Manual - part 1182

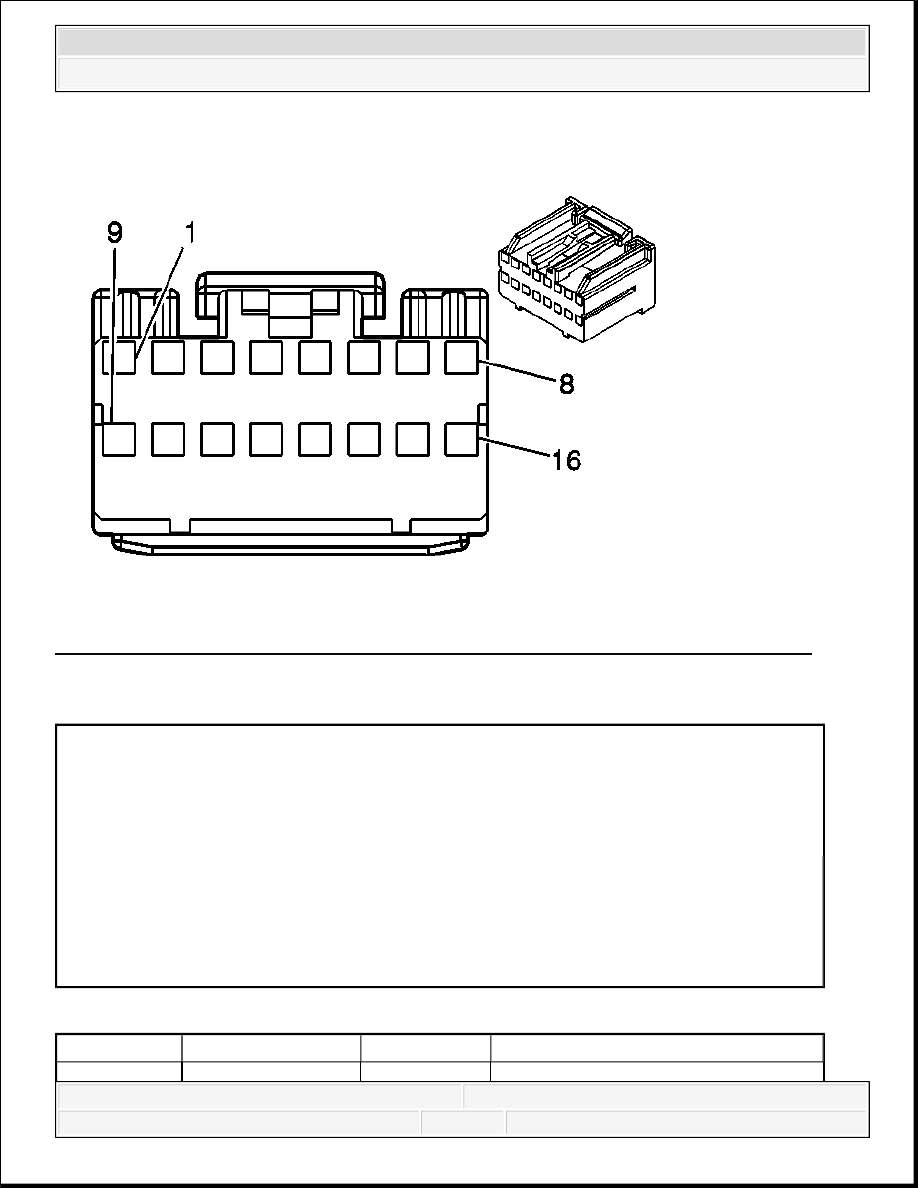

Fig. 30: Vehicle Communication Interface Module (VCIM) C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Vehicle Communication Interface Module (VCIM) C1 Connector Parts Information

Vehicle Communication Interface Module (VCIM) C1 Connector Terminal Identification

Connector Part Information

OEM: 917981-1

Service: 15306351

Description: 16-Way F 040/070 Hybrid (WH)

Terminal Part Information

Terminal/Tray: 175265-1/15

Core/Insulation Crimp: Pins 2-3, 6, 11: J/J, Pins 7, 16: K/K

Release Tool/Test Probe: 15315247/J35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Vehicle Communication Interface Module (VCIM) C2

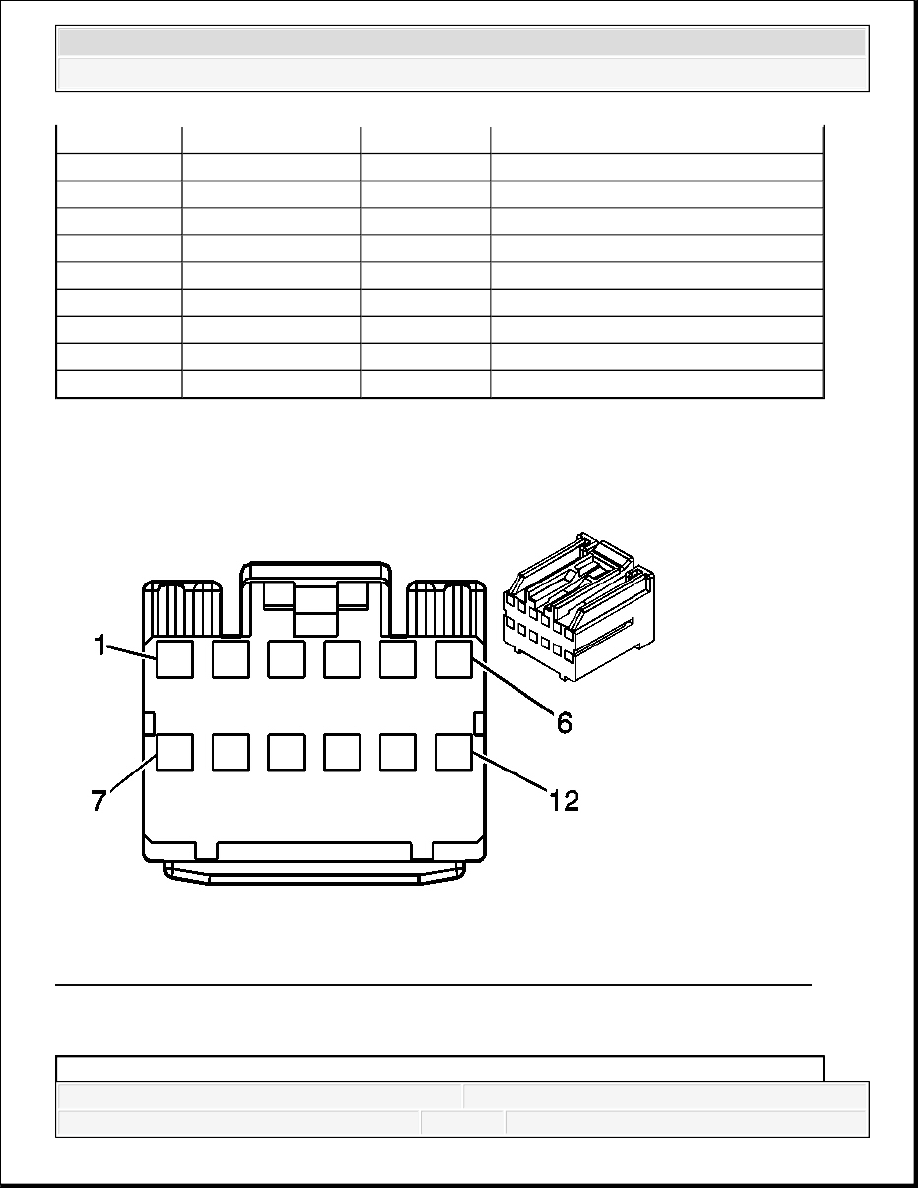

Fig. 31: Vehicle Communication Interface Module (VCIM) C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Vehicle Communication Interface Module (VCIM) C2 Connector Parts Information

1

-

-

Not Used

2

BN/WH

2517

Keypad Red LED Signal

3

YE/BK

2516

Keypad Green LED Signal

4-5

-

-

Not Used

6

L-GN/BK

2515

Keypad Supply Voltage

7

BK/WH

1151

Ground

8-10

-

-

Not Used

11

D-GN/WH

2514

Keypad Signal

12-15

-

-

Not Used

16

OG

340

Battery Positive Voltage

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Vehicle Communication Interface Module (VCIM) C2

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

OEM: 917975-1

Service: 88952886

Description: 12-Way F 040 Hybrid (WH)

Terminal Part Information

Terminal/Tray: 175265-1/15

Core/Insulation Crimp: Pins 1-2, 5, 8: J/J, Pins 9-10: K/K

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

PK/BK

2062

Remote Playback Device Audio
Common Signal

2

OG/BK

2061

Remote Playback Device Left Audio
Signal

3-4

-

-

Not Used

5

PU

1807

Class 2 Serial Data

6-7

-

-

Not Used

8

BARE

1792

Drain Wire

9

GY

655

Cellular Microphone Signal

10

BARE

1705

Drain Wire

11-12

-

-

Not Used

DTC

Description

DTC B0004

Vehicle Speed Information Circuit Open

DTC B1001

Option Configuration Error

DTC B1025, B1035,
B1045 or B1055

Audio Output Circuit(s) Malfunction

DTC B1259

Antenna Ground Circuit Malfunction

DTC B2455

Cellular Phone Microphone Circuit Malfunction

DTC B2462

Global Positioning System (GPS) Signal Error



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



SCAN TOOL DATA LIST

Audio Amplifier

Radio

DTC B2470

Cellular Phone Antenna Circuit Malfunction

DTC B2476

Cellular Phone Select Service Switch Malfunction (3 button

assembly)

DTC B2482

Cellular Phone Select Switch Range/Performance

DTC B2483 or B2484

Cellular Phone Select Switch Range/Performance

DTC U1500

Inter-Device Dedicated Bus Malfunction

Scan Tool Parameter

Data List

Units Displayed

Typical Data

Value

Operating Conditions: Ignition in RUN, Radio ON

Audio Device

Data

Null/Tuner/CD

Player

Varies

Balance

Data

Value

-50 to +50

Bass

Data

Percent

0-100%

Battery Voltage

Data

Volts

0-18V

Chime Speaker

Data

Front Left, Front

Right, LF Woofer,

Back Left, Back

Right, RF Woofer

Varies

Chime Volume

Data

Percent

0-100%

External Audio Device

Data

Connected/Not

Connected

Varies

Fade

Data

Value

-50 to +50

Ignition Since Current DTC

Data

Cycles

0-225

Microphone Level

Data

Percent

0-100%

Noise Compensation

Data

On/Off

Varies

Treble

Data

Percent

0-100%

Volume

Data

Percent

0-100%

Scan Tool Parameter

Data List

Units Displayed

Typical Data

Value

Operating Conditions: Ignition in RUN, Radio ON

Amp Type

Inputs

Bose/Non-Bose

Bose



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3
