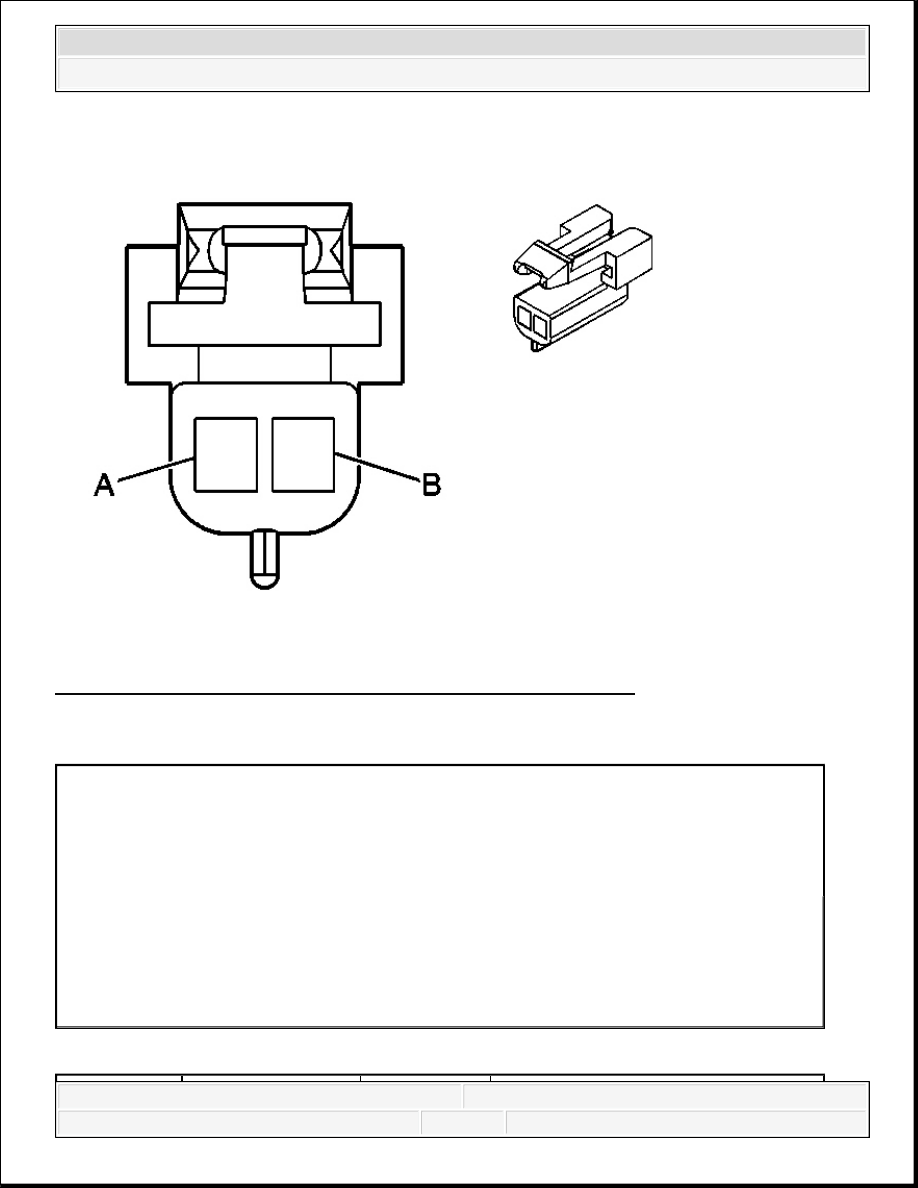

Fig. 24: Speaker - Right Front Door (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Right Front Door (UQ3) Connector Parts Information

Speaker - Right Front Door (UQ3) Connector Terminal Identification

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Right Front Tweeter (UQA)

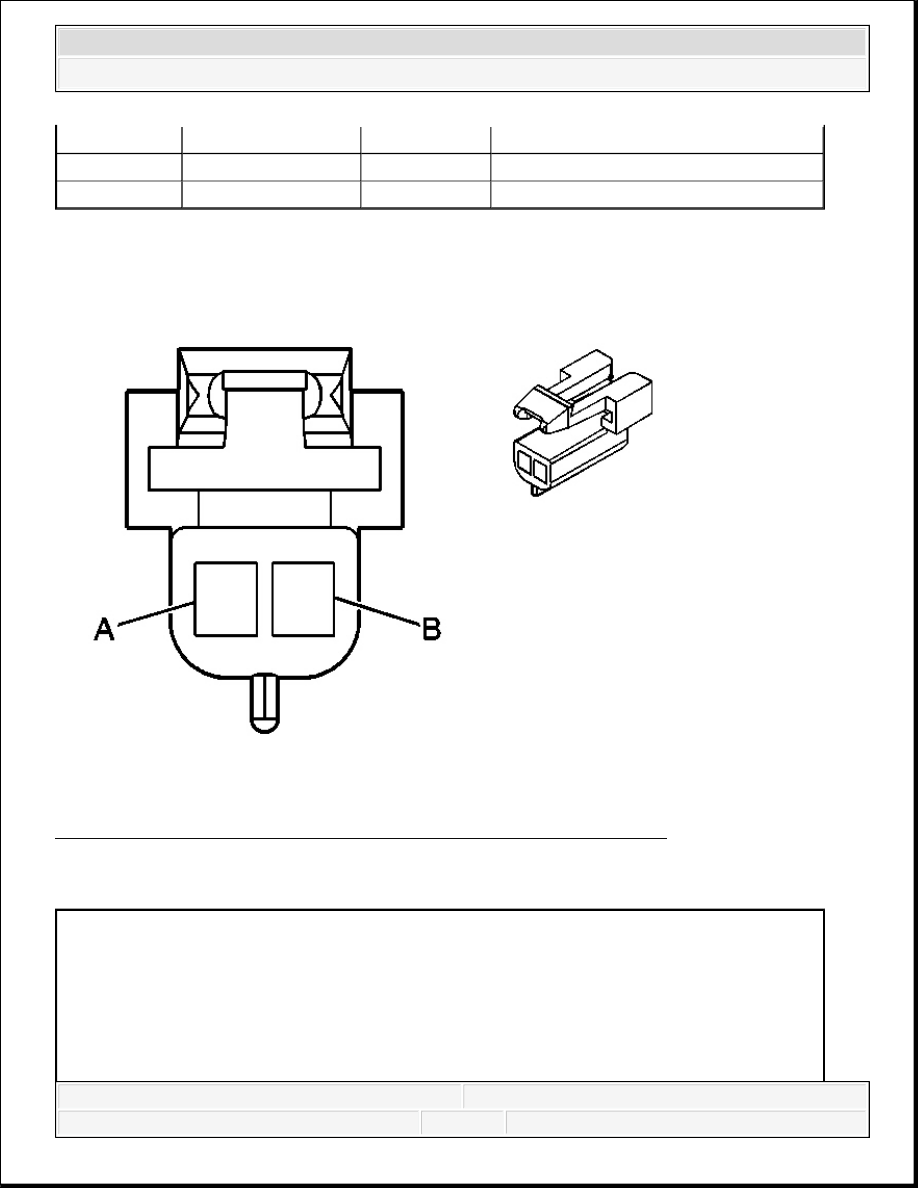

Fig. 25: Speaker - Right Front Tweeter (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Right Front Tweeter (UQA) Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

D-GN

117

Right Front Speaker Output (-)

B

L-GN

200

Right Front Speaker Output (+)

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Right Front Tweeter (UQA) Connector Terminal Identification

Speaker - Right Front Tweeter (UQ3)

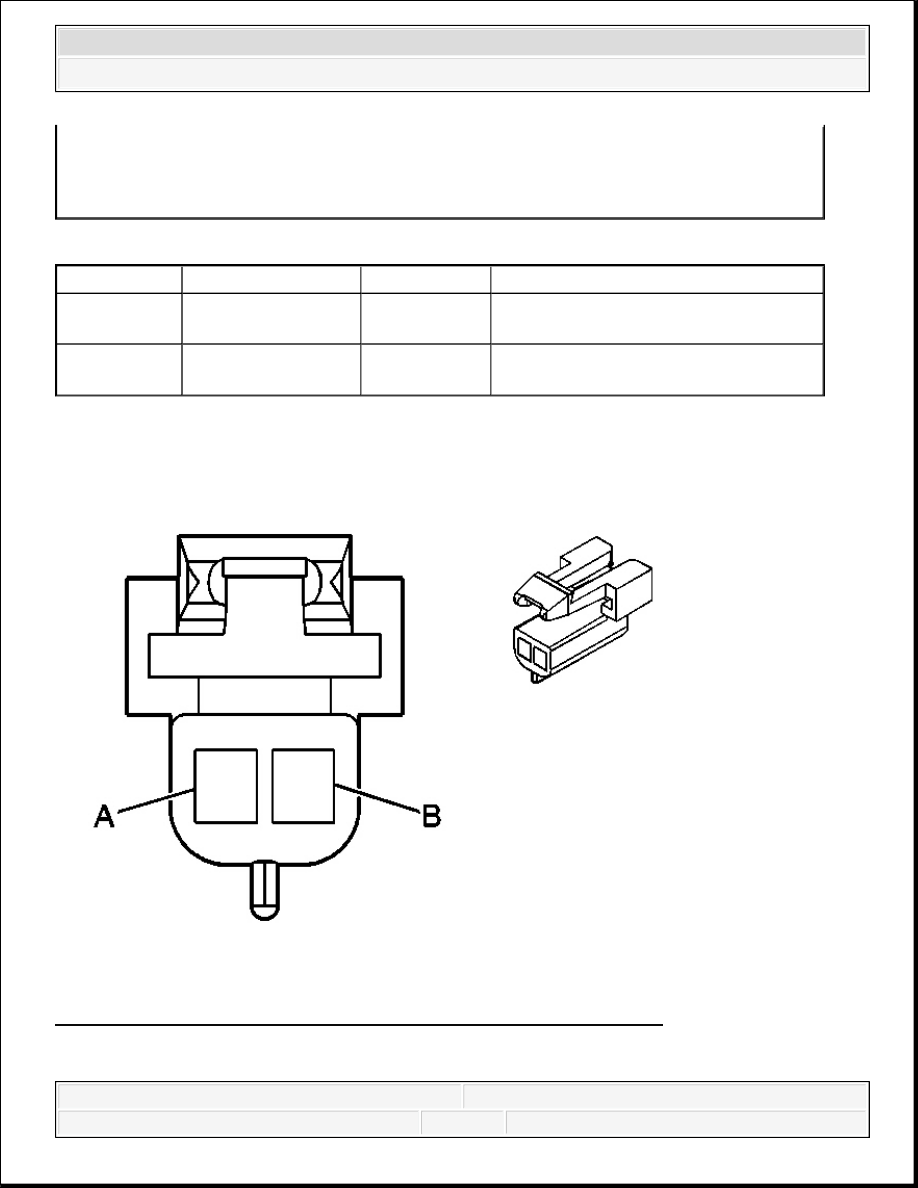

Fig. 26: Speaker - Right Front Tweeter (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

PU

1952

Right Front Tweeter Speaker Output (-
)

B

L-GN

1852

Right Front Tweeter Speaker Output
(+)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Right Front Tweeter (UQ3) Connector Parts Information

Speaker - Right Front Tweeter (UQ3) Connector Terminal Identification

Speaker - Right Rear Door (UQA)

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

D-GN

117

Right Front Speaker Output (-)

B

L-GN

200

Right Front Speaker Output (+)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3
