Speaker - Left Front Door (UQ3)

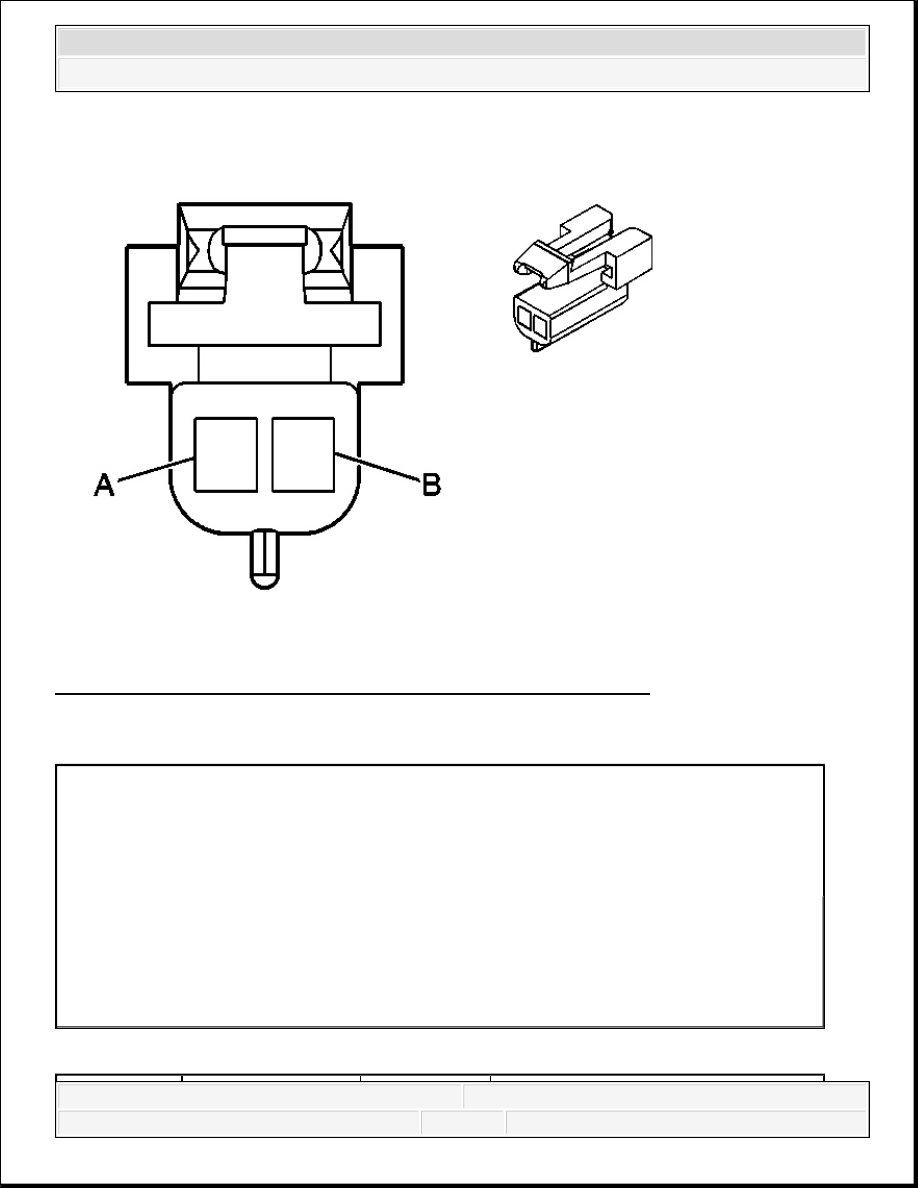

Fig. 18: Speaker - Left Front Door (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Front Door (UQ3) Connector Parts Information

A

GY

118

Left Front Speaker Output (-)

B

TN

201

Left Front Speaker Output (+)

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Left Front Door (UQ3) Connector Terminal Identification

Speaker - Left Front Tweeter (UQA)

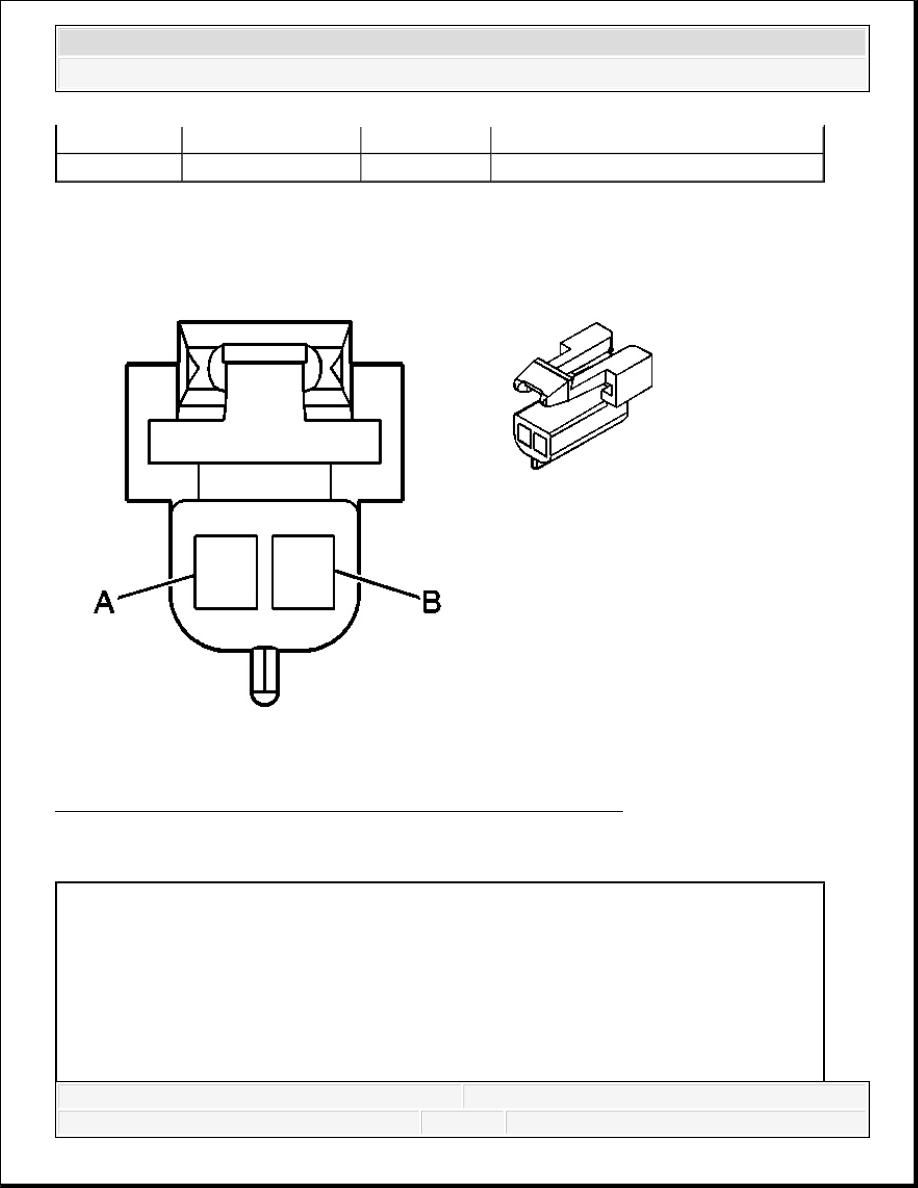

Fig. 19: Speaker - Left Front Tweeter (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Front Tweeter (UQA) Connector Parts Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

GY

118

Left Front Speaker Output (-)

B

TN

201

Left Front Speaker Output (+)

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Left Front Tweeter (UQA) Connector Terminal Identification

Speaker - Left Front Tweeter (UQ3)

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

YE

1956

Left Front Tweeter Speaker Output (-)

B

BK

1856

Left Front Tweeter Speaker Output (+)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



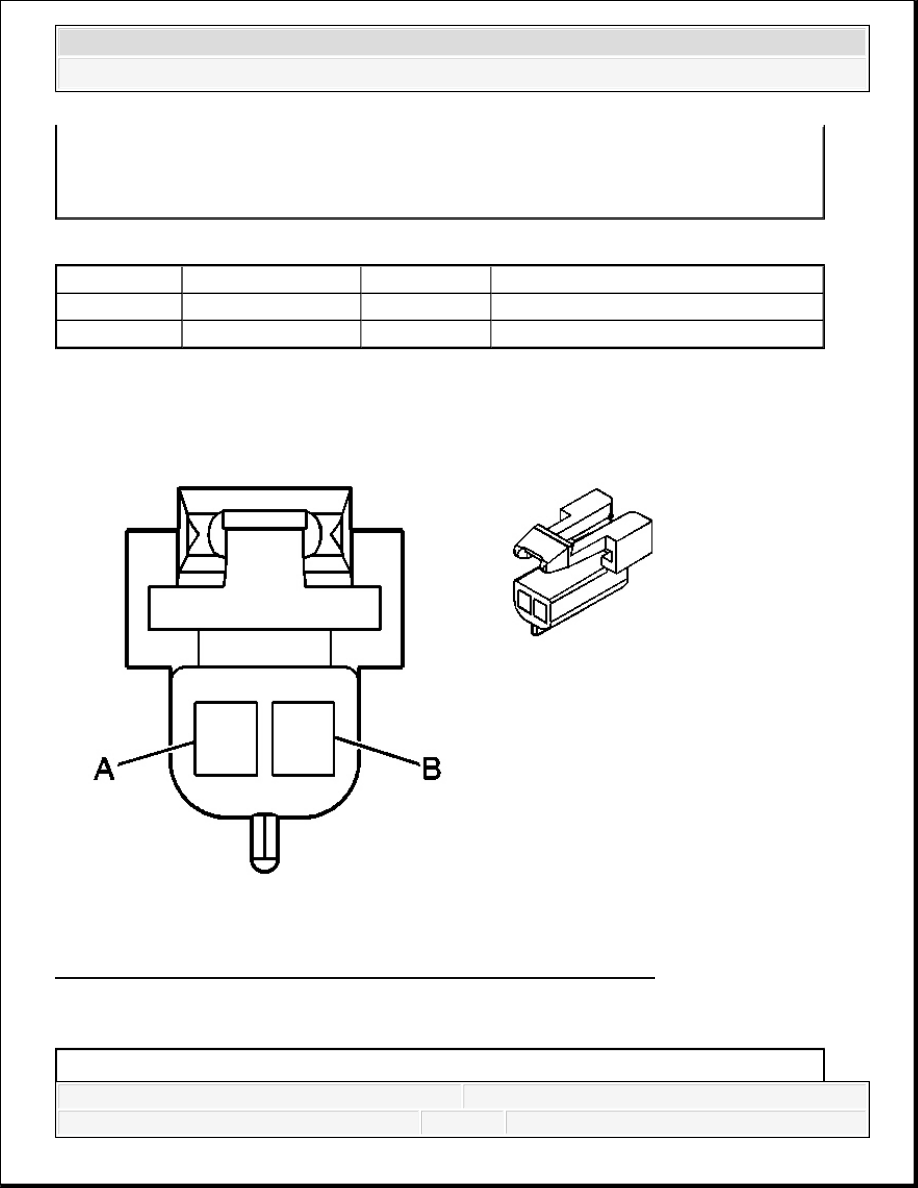

Fig. 20: Speaker - Left Front Tweeter (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Front Tweeter (UQ3) Connector Parts Information

Speaker - Left Front Tweeter (UQ3) Connector Terminal Identification

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)
