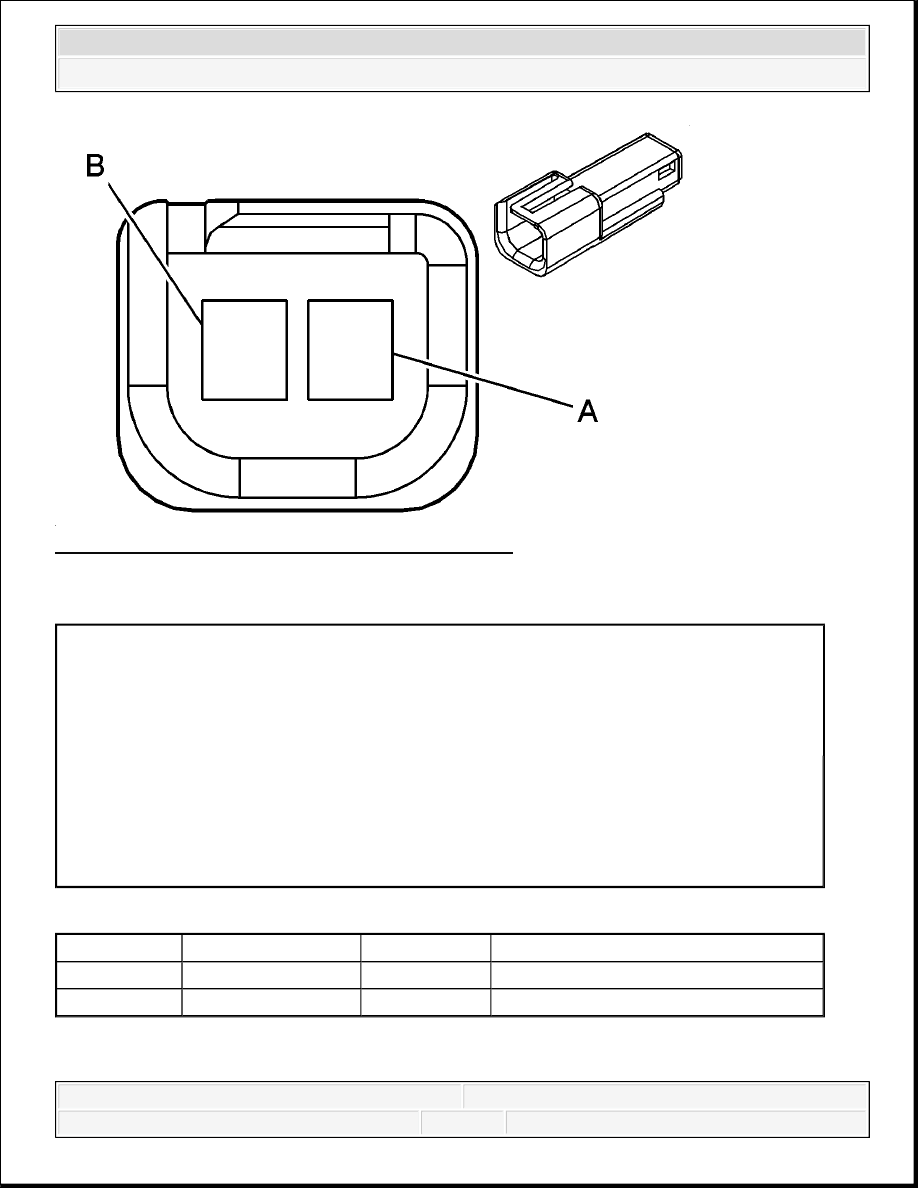

Fig. 13: Cellular Microphone Connector End View
Courtesy of GENERAL MOTORS CORP.

Cellular Microphone Connector Parts Information

Cellular Microphone Connector Terminal Identification

Digital Radio Receiver (U2K)

Connector Part Information

OEM: 12047663

Service: 12085481

Description: 2-Way M Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12047581/2

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-3 (GY)

Pin

Wire Color

Circuit No.

Function

A

BARE

1705

Drain Wire

B

GY

655

Cellular Microphone Signal



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



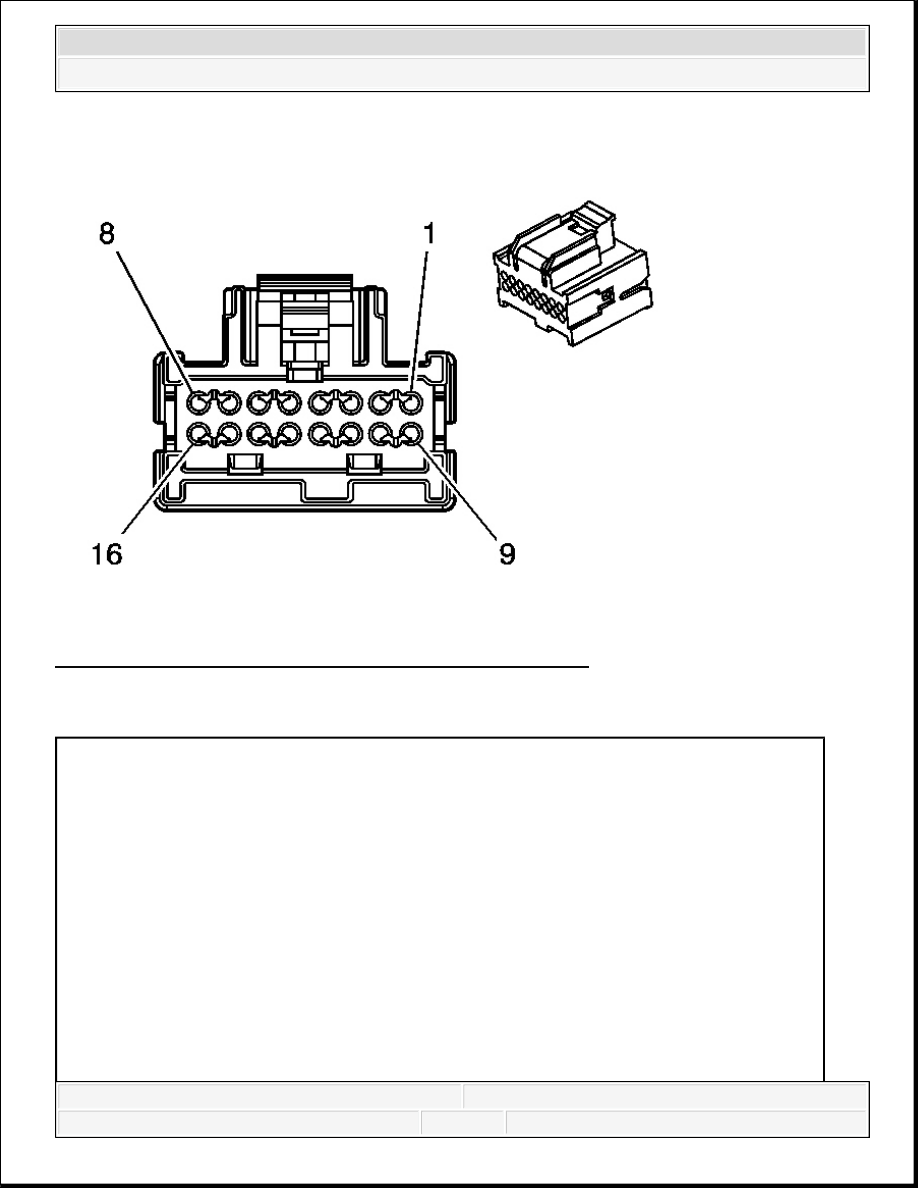

Fig. 14: Digital Radio Receiver (U2K) Connector End View
Courtesy of GENERAL MOTORS CORP.

Digital Radio Receiver (U2K) Connector Parts Information

Connector Part Information

OEM: 15394150

Service: See Catalog

Description: 16-Way F Micro 64 Series (BK)

Terminal Part Information

Pins: 2-7, 10

Terminal/Tray: 15394147/4

Core/Insulation Crimp: M/M

Release Tool/Test Probe: 15381651-2/J-35616-64A (L-BU)

Pins: 9, 11, 16



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Digital Radio Receiver (U2K) Connector Terminal Identification

Radio C1

Terminal/Tray: 15359541/4

Core/Insulation Crimp: M/M

Release Tool/Test Probe: 15381651-2/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

-

-

Not Used

2

BN/WH

367

Left Audio Signal (+)

3

D-GN/WH

368

Right Audio Signal (+)

4-6

-

-

Not Used

7

PU

1807

Class 2 Serial Data

8

-

-

Not Used

9

BK/WH

1151

Ground

10

BK/WH

372

Audio Common

11

BARE

1573

Drain Wire

12-15

-

-

Not Used

16

OG

340

Battery Positive Voltage



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



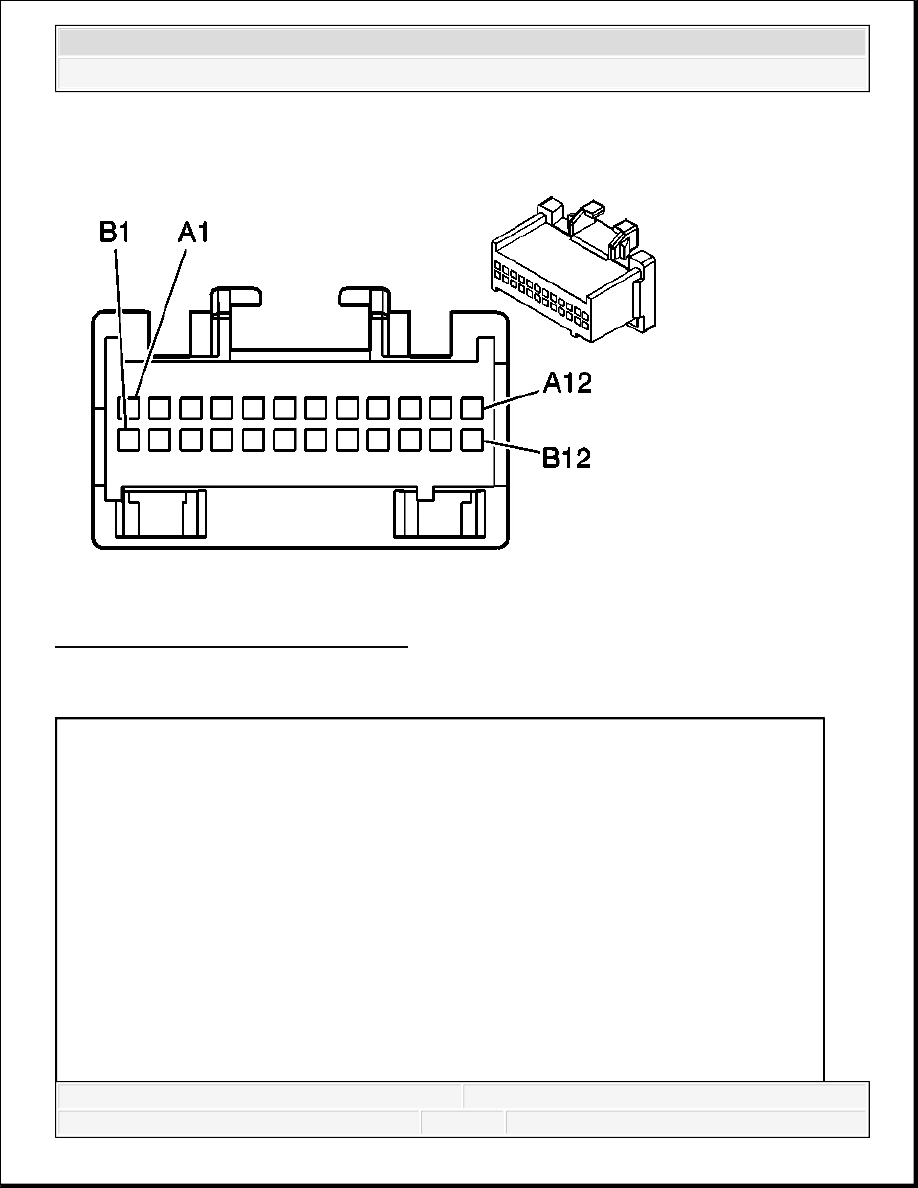

Fig. 15: Radio C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Radio C1 Connector Parts Information

Connector Part Information

OEM: 12110088

Service: See Catalog

Description: 24-Way F Micro-Pack 100 Series (L-GY)

Terminal Part Information

Pins: A1-A2, A8-A11, B3-B11

Terminal/Tray: 12146447/3

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pins: A5, A12, B1

Terminal/Tray: 12146448/19
