Audio Amplifier C1 (UQA) Connector Terminal Identification

Audio Amplifier C2 (UQA)

Description: 16-Way F 064 USCAR (BK)

Terminal Part Information

Terminal/Tray: 7116-4618-02/14

Core/Insulation Crimp: J/J

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

TN

511

Left Front Low Level Audio Signal (+)

2

D-GN

1947

Left Front Low Level Audio Signal (-)

3

D-GN/WH

1547

Left Rear Low Level Audio Signal (-)

4

BN

599

Left Rear Low Level Audio Signal (+)

5

OG

5748

Radio Mute Signal

6

PK

314

Radio On Signal

7

-

-

Not Used

8

GY/BK

2334

Remote Amplifier Sense Line Signal

9

OG/BK

1546

Right Front Low Level Audio Signal (-
)

D-BU

1546

Right Front Low Level Audio Signal (-
), Early Production Only

10

L-GN

512

Right Front Low Level Audio Signal
(+)

11

D-BU

546

Right Rear Low Level Audio Signal
(+)

OG/BK

546

Right Rear Low Level Audio Signal
(+), Early Production Only

12

BK

1946

Right Rear Low Level Audio Signal (-)

13-16

-

-

Not Used



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



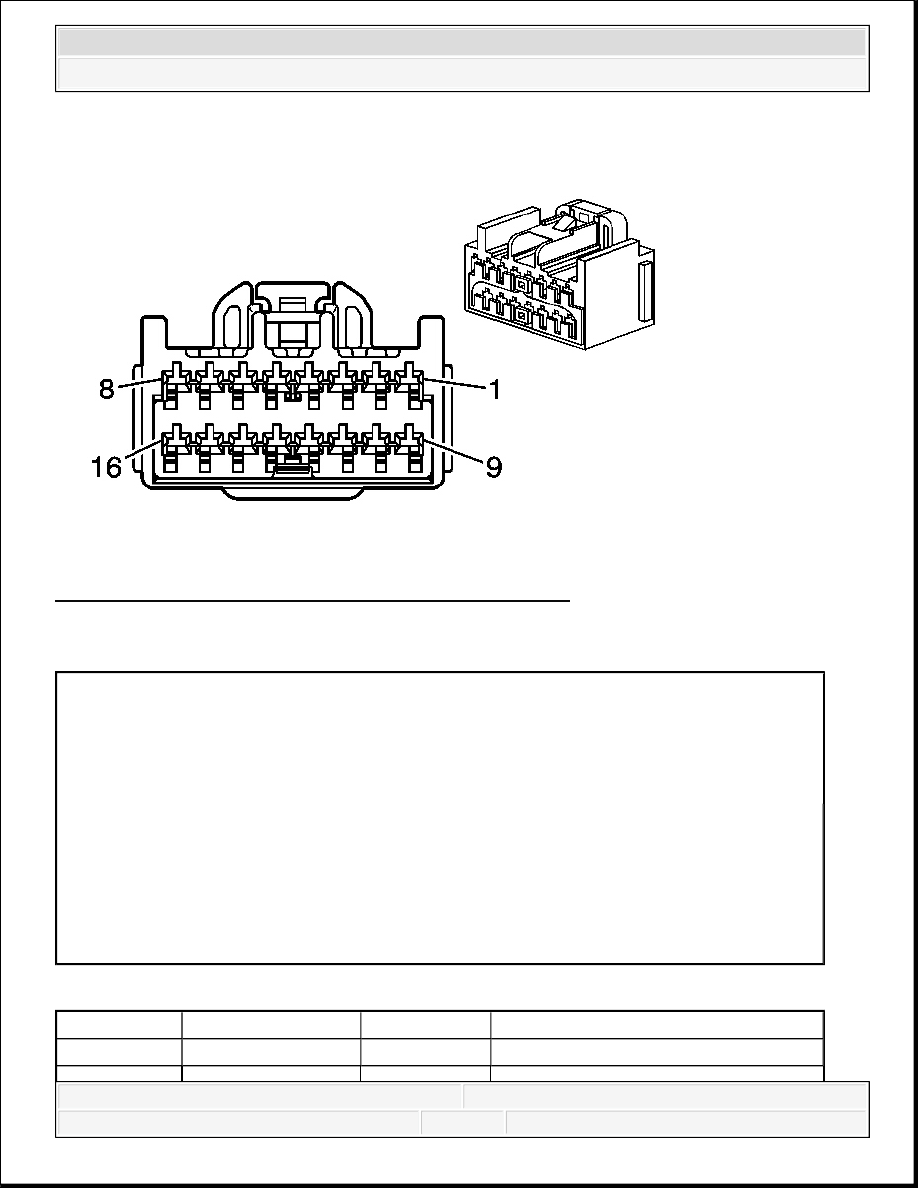

Fig. 11: Audio Amplifier C2 (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Audio Amplifier C2 (UQA) Connector Parts Information

Audio Amplifier C2 (UQA) Connector Terminal Identification

Connector Part Information

OEM: 6098-4611

Service: 15134091

Description: 16-Way F (BK)

Terminal Part Information

Terminal/Tray: 8240-0128/22

Core/Insulation Crimp: Pins 1-8: E/C

Core/Insulation Crimp: Pins 13-16: C/A

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

BK

1856

Left Front Tweeter Speaker Output (+)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Audio Amplifier C3 (UQA)

2

YE

1956

Left Front Tweeter Speaker Output (-)

3

L-GN

1852

Right Front Tweeter Speaker Output
(+)

4

PU

1952

Right Front Tweeter Speaker Output (-
)

5

YE

116

Left Rear Speaker Output (-)

6

BN

199

Left Rear Speaker Output (+)

7

L-BU

115

Right Rear Speaker Output (-)

8

D-BU

46

Right Rear Speaker Output (+)

9-12

-

-

Not Used

13

L-GN

200

Right Front Speaker Output (+)

14

D-GN

117

Right Front Speaker Output (-)

15

TN

201

Left Front Speaker Output (+)

16

GY

118

Left Front Speaker Output (-)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



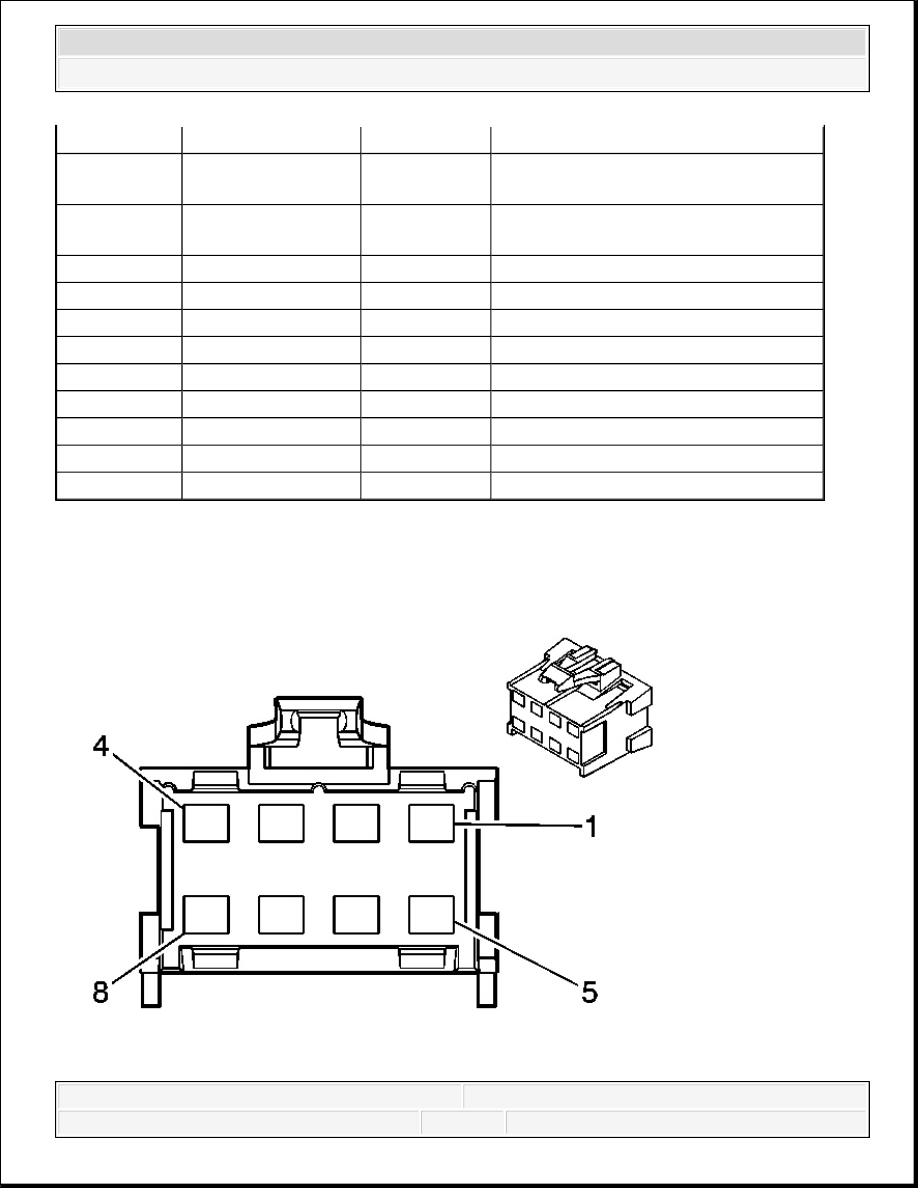

Fig. 12: Audio Amplifier C3 (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Audio Amplifier C3 (UQA) Connector Parts Information

Audio Amplifier C3 (UQA) Connector Terminal Identification

Cellular Microphone

Connector Part Information

OEM: 6098-4713

Service: 88988652

Description: 8-Way F (BK)

Terminal Part Information

Pins: 1-2

Terminal/Tray: 8100-4445/22

Core/Insulation Crimp: 4/4

Release Tool/Test Probe: 15315247/J-35616-3 (GY)

Pins: 3-8

Terminal/Tray: 8100-4444/22

Core/Insulation Crimp: 2/A

Release Tool/Test Probe: 15315247/J-35616-3 (GY)

Pin

Wire Color

Circuit No.

Function

1

OG

1140

Battery Positive Voltage

2

BK/WH

1151

Ground

3

D-BU/WH

346

Left Subwoofer Speaker Output (+)

4

L-GN/BK

1794

Left Subwoofer Speaker Output (-)

5-6

-

-

Not Used

7

L-BU/BK

315

Right Subwoofer Speaker Output (-)

8

D-GN

1795

Right Subwoofer Speaker Output (+)
